弧形弯管式金属拉手三维结构设计

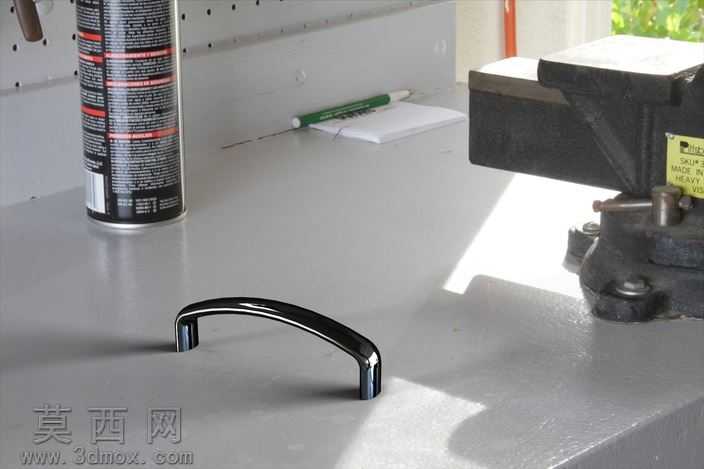

本作品为一款弧形弯管式金属拉手的三维参数化模型，建模阶段采用SolidWorks软件完成全流程设计，整体建模逻辑遵循五金配件的实际加工工艺路径，以保证模型可直接对接后续生产开模环节。建模初期首先绘制中心对称的扫掠路径，路径由中部大半径平滑圆弧段与两端垂直向下的直段组成，两段衔接处采用小半径圆角过渡，避免应力集中的同时保证握持手感顺滑；随后以路径为基准，绘制等直径圆形截面轮廓，通过扫掠特征生成弯管主体结构，两端直段末端按照ht1.25 8-32的螺纹规格绘制外螺纹结构，螺纹长度匹配标准安装尺寸，中心距严格控制为4.0英寸，适配常规柜门、抽屉的安装孔位标准。材质设置阶段，模型主体赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，模拟真实镀铬金属件的高光质感，渲染时添加柔和环境光，还原金属表面细腻的光影过渡效果，清晰呈现弯管的曲面流畅度与结构细节。结构设计上，整体采用一体化弯管成型思路，无额外拼接结构，既保证了拉手的结构强度，也简化了后续的加工工序；两端安装段做了同轴度约束，保证安装后拉手与安装面贴合平整，不会出现歪斜问题。设计思路围绕实用化五金配件的需求展开，弧形轮廓贴合人手握持时的自然弧度，长时间握持不会产生硌手感，金属材质具备耐磨、防腐蚀的特性，适用于家居柜门、工业设备机箱、工具箱等多种场景的安装使用。模型建模过程中所有尺寸均做参数化关联，后续可根据实际使用需求调整弯管半径、安装段长度、螺纹规格等参数，快速衍生出不同规格的同系列拉手模型，大幅提升同类型产品的设计效率。
