硅树脂材质100克减震缓冲球结构设计

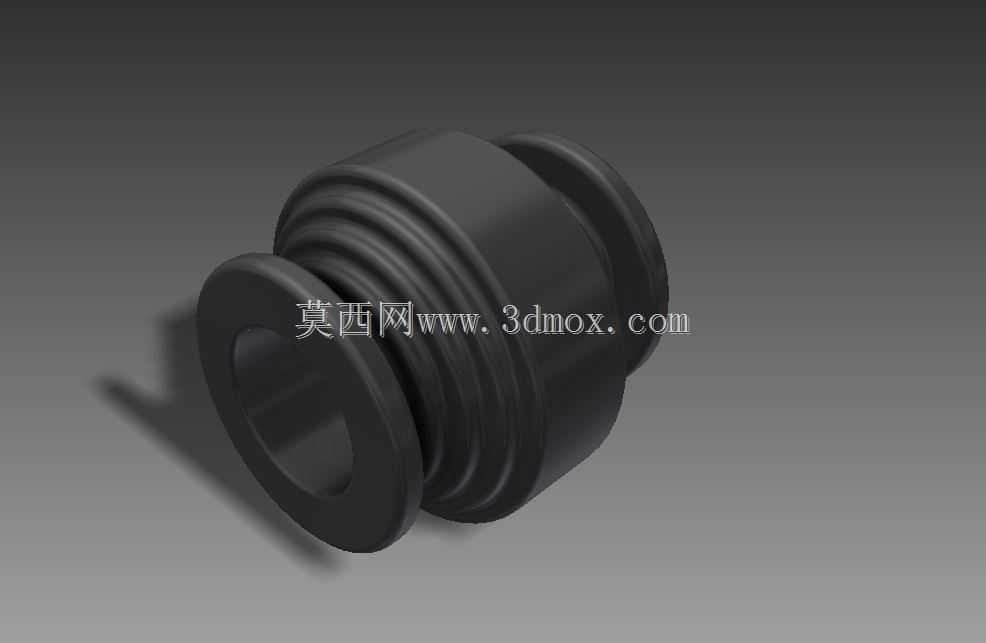

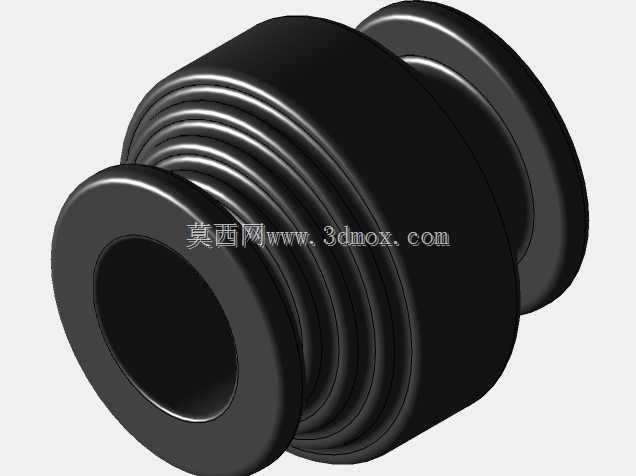

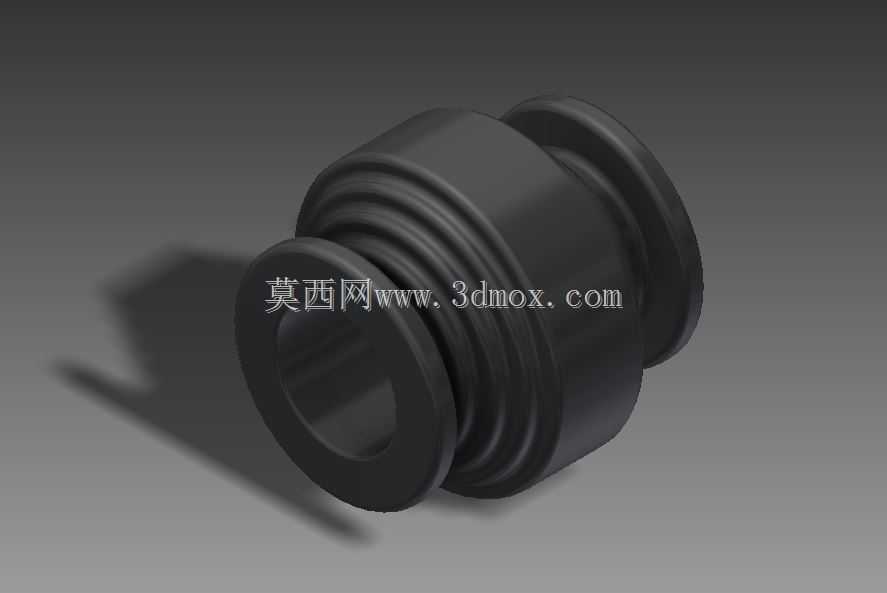

在航模、小型精密电子设备、轻型自动化检测工位的隔振设计场景中，这类100克规格的硅树脂减震球是极为常用的隔振缓冲元件，其核心作用是阻断设备运行过程中产生的高频微幅振动传递路径，避免振动传导至敏感元器件引发测量精度偏差、结构连接松动或是电子元件焊点疲劳失效的问题。不同于常规硬质结构件，该零件采用硅树脂作为基材，本身具备良好的弹性形变能力与耐候性，在-40℃到120℃的常规工作温度区间内都能保持稳定的弹性模量，不会因为长期静置出现蠕变硬化，也能抵御常见的油污、轻度酸碱腐蚀，适配户外航模、车间内小型检测设备的复杂使用环境。从结构设计层面来看，该减震球采用中部多道环形凹槽、两端带限位法兰的中空贯通结构，中部的环形凹槽并非装饰性设计，每一道凹槽都对应一个形变卸力区间，当承受轴向或是径向的振动力时，凹槽位置可以通过可控的弹性形变吸收冲击能量，避免应力集中在某一个截面导致零件过早撕裂；两端的法兰结构则是安装定位的核心边界，安装时法兰端面贴合被连接件的安装面，不需要额外的定位挡圈，就能限制减震球在安装孔内的窜动位移，中空的贯通孔则用于穿装固定螺栓，孔的直径与常用的M3、M4固定螺杆适配，安装时可以根据实际隔振需求调整螺栓的锁紧程度，改变减震球的预压缩量，以此匹配不同负载下的固有频率要求，避免出现共振问题。从安装边界尺寸来看，该零件整体外径控制在适配小型安装空间的范围内，两端法兰的直径略大于中部带凹槽的柱体直径，安装时只需要在两个被连接件上加工对应直径的光孔，将减震球卡入孔位后穿入固定螺栓即可完成装配，不需要额外设计复杂的固定结构，能够大幅简化隔振结构的设计复杂度，降低小型设备的整体装配成本。在实际选型应用中，这类减震球常被成对布置在飞控模块、图像采集模块、小型传感器的安装位四周，通过四点或是六点支撑的方式，将敏感模块与设备主体的振动源隔离开，比如在多旋翼航模上，这类减震球可以有效过滤旋翼高速旋转产生的高频振动，避免飞控的加速度计、陀螺仪采集到失真的振动数据，保障飞行姿态控制的稳定性；在桌面型的视觉检测设备上，这类减震球可以隔绝车间地面传来的环境微振动，保障工业相机的成像清晰度，提升尺寸检测、外观缺陷检测的准确率。设计这类弹性减震零件时，不能照搬硬质结构件的尺寸公差要求，需要考虑硅树脂材料的成型收缩率，将安装配合位的尺寸公差控制在合理范围内，既要保证安装时能够顺利卡入安装孔，也要避免配合间隙过大导致安装后出现松旷，同时中部凹槽的圆角设计要足够顺滑，避免直角位置在反复形变过程中出现应力集中，延长零件的疲劳使用寿命。
