八十英寸飞翼可转向承托前轮构件

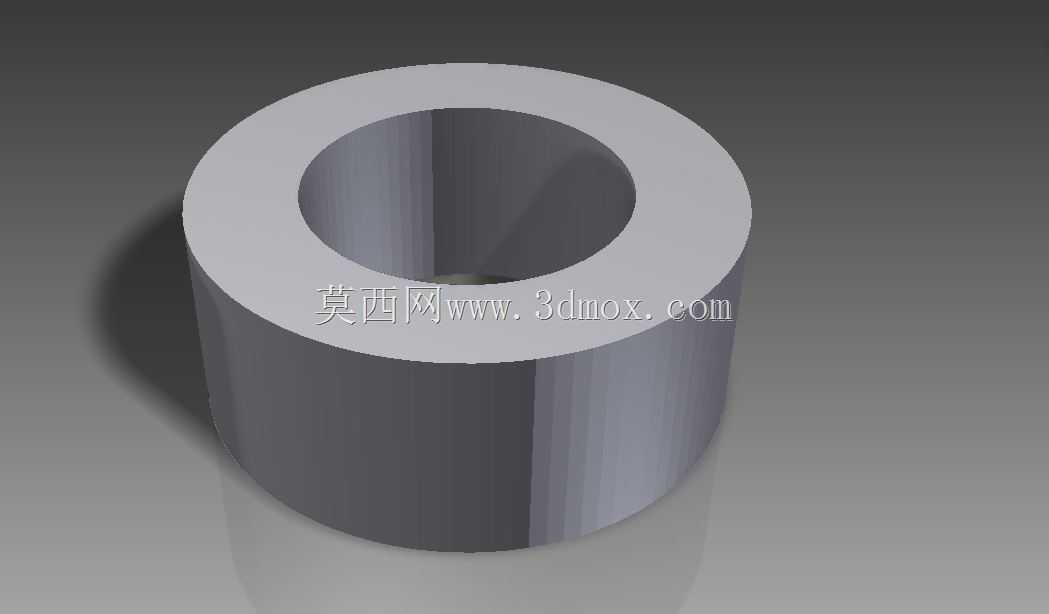

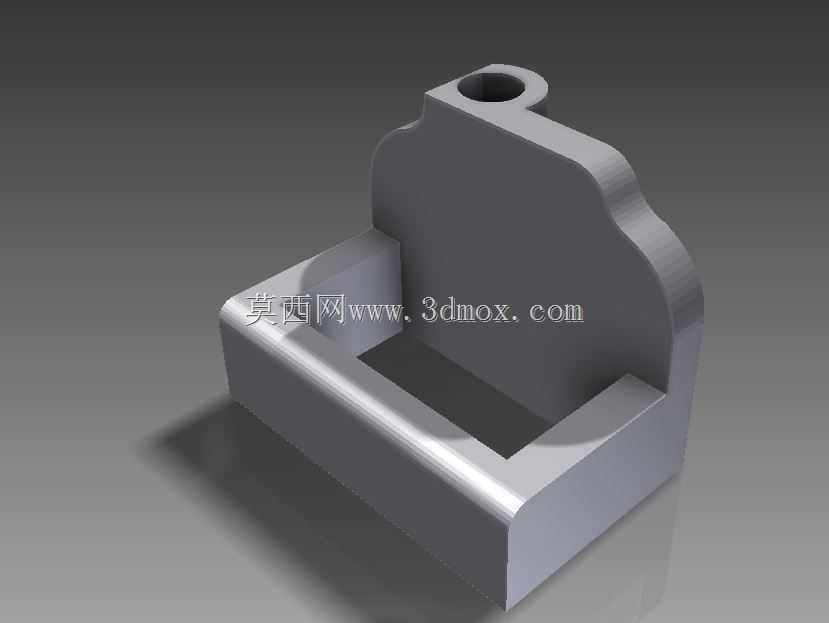

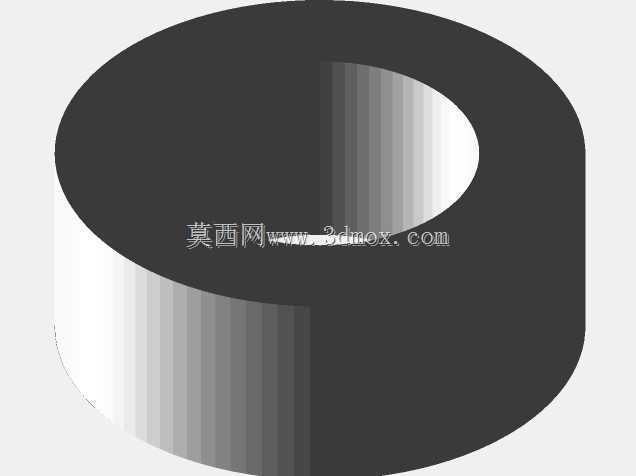

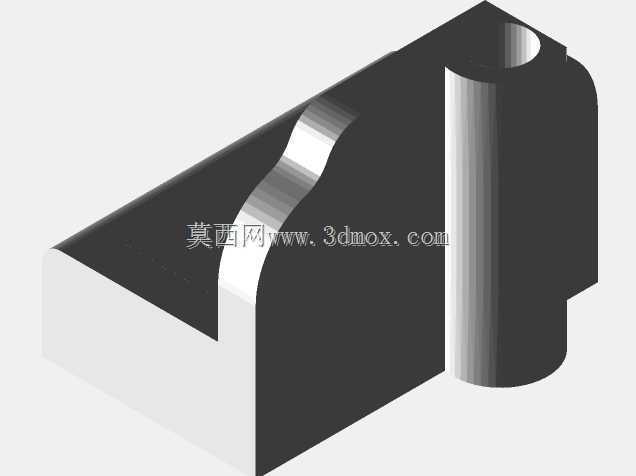

　　在固定翼航模尤其是大尺寸飞翼布局机型的实际飞行场景里，前起落架的承托与转向结构直接决定了地面滑跑阶段的操控稳定性，很多80英寸级别的飞翼机型在起降时容易出现前轮摆振、转向卡滞甚至结构断裂的问题，核心原因就是前轮安装基座的结构设计没有匹配大尺寸机型的载荷特性。这个构件作为前轮转向系统的核心安装基座，主要承担前起落架轮组的安装定位、转向动作的导向约束以及地面载荷的分散传递作用，飞翼布局机型没有常规的垂尾与独立起落架舱结构，前轮安装位置靠近机身前缘，滑跑时的颠簸载荷、转向时的侧向力矩都会直接作用在这个基座上，设计时首先要考虑的就是载荷传递路径的合理性。从结构形态来看，构件整体采用一体化的槽型承托结构，后侧立板做了圆弧过渡的异形轮廓，

　　既可以适配飞翼前缘的曲面蒙皮内壁安装空间，避免和机身内部的舵机、走线槽产生干涉，顶部的通孔是转向轴的安装定位孔，孔位周边做了局部加厚处理，因为转向时的扭转力矩全部集中在这个孔位的配合面上，常规薄壁设计很容易在频繁转向后出现孔位磨 oval 甚至开裂的问题。下部的槽型空腔是前轮转向摇臂的活动空间，槽体的两侧侧壁厚度保持一致，内壁做了轻微的拔模斜度，既可以给摇臂预留足够的左右摆动余量，也能在3D打印制作时减少支撑材料的使用，降低打印后处理的工作量。安装边界方面，构件底部的平面是主要的安装贴合面，需要和机身内部的预埋安装板完全贴合，四个角的位置可以根据实际装机需求打安装孔，用螺丝或者环氧胶固定在机身承力层上，

　　后侧立板的圆弧轮廓要和机身蒙皮内壁的曲率匹配，安装后不能出现局部凸起顶到蒙皮的情况，顶部转向轴孔的中心高度要和主起落架的轮轴高度匹配，保证机型停放时的水平迎角在设计范围内，避免起飞时抬前轮困难或者滑跑时蹭到机头。实际使用中，这个构件需要配合转向舵机、连杆以及前轮轮组使用，转向摇臂从槽型空腔内伸出连接舵机连杆，当舵机输出转动动作时，转向轴沿着顶部的通孔转动，带动前轮完成左右转向动作，槽体的两侧边缘可以对转向的最大角度进行机械限位，避免舵机行程过大导致转向过度、别断连杆或者轮组蹭到机身结构。设计时没有采用多余的镂空减重结构，因为80英寸级别的飞翼起飞重量普遍较大，地面滑跑时的冲击载荷不小，过度镂空反而会降低结构的整体刚性，

　　一体化的实心槽型结构虽然重量稍高，但结构强度冗余足够，能应对粗糙跑道的颠簸冲击，也能减少降落时前轮触地瞬间的结构形变，避免转向卡滞。另外构件的所有棱角位置都做了小圆角过渡，一方面是3D打印时避免应力集中，减少打印件层间开裂的概率，另一方面安装时也不会割伤机身内部的舵机线或者蒙皮材料，实际装机调试时，只需要将转向轴穿入顶部通孔，摇臂放入下部槽腔，调整好连杆长度保证左右转向角度对称，再将整个构件固定在机身预埋板上即可，不需要额外做复杂的结构补强，适配绝大多数同级别飞翼机型的前起落架改装需求，也可以作为小型无人固定翼飞行器的前轮安装基座使用，在非航模的小型地面移动机器人转向轮组安装场景中，这个结构也能直接适配，只需要根据实际轮组尺寸微调槽体宽度和轴孔直径即可，整体结构的通用性较强，载荷传递路径清晰，没有冗余的结构设计，完全围绕实际使用中的承力、安装、动作需求做结构布局。
