方程式赛车空气动力学前翼结构设计

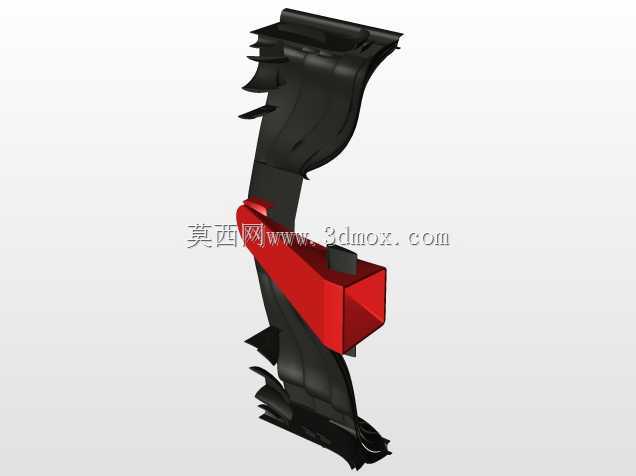

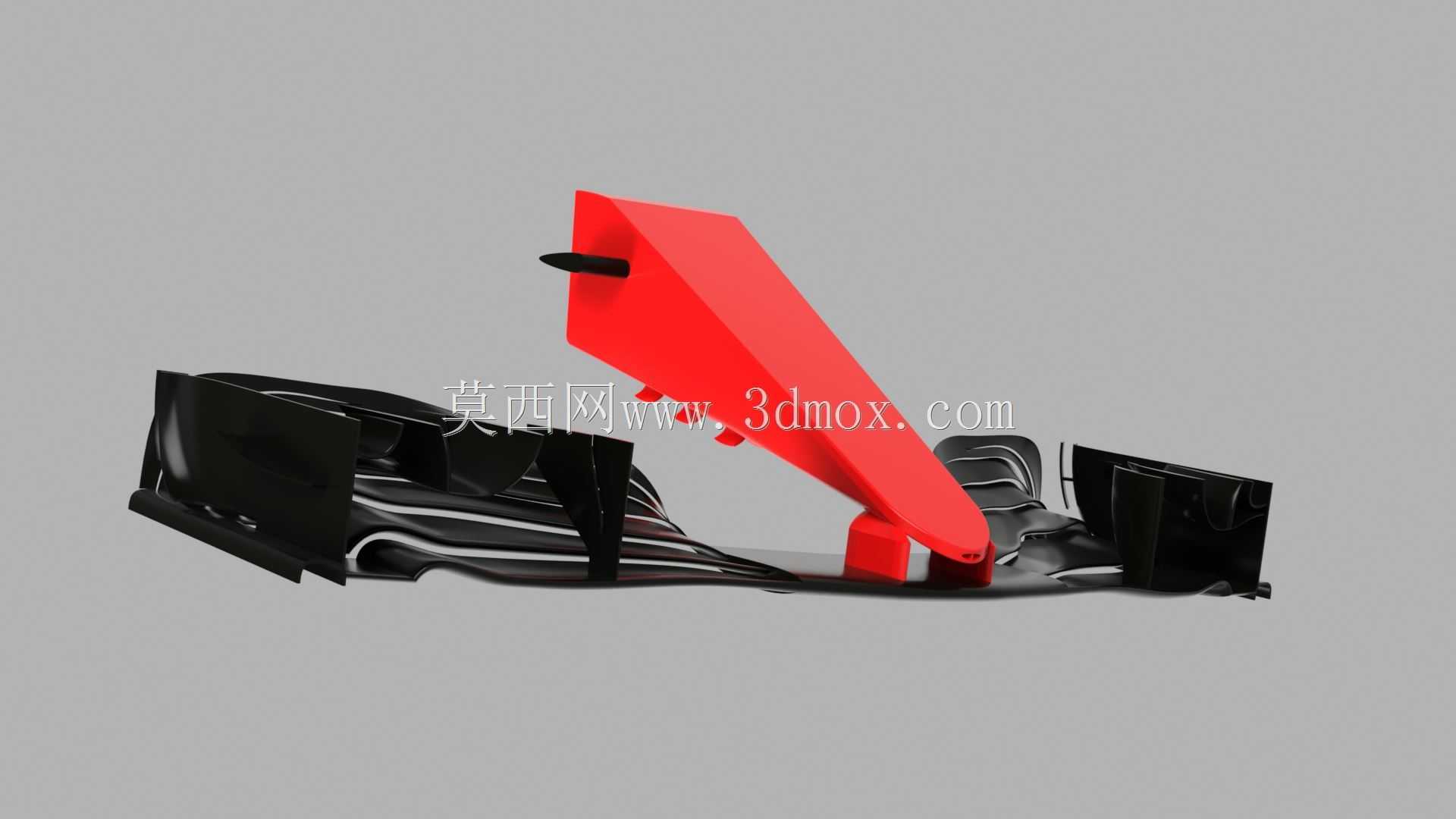

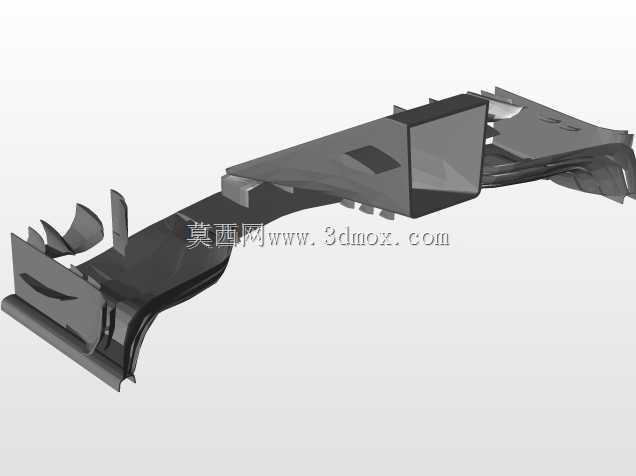

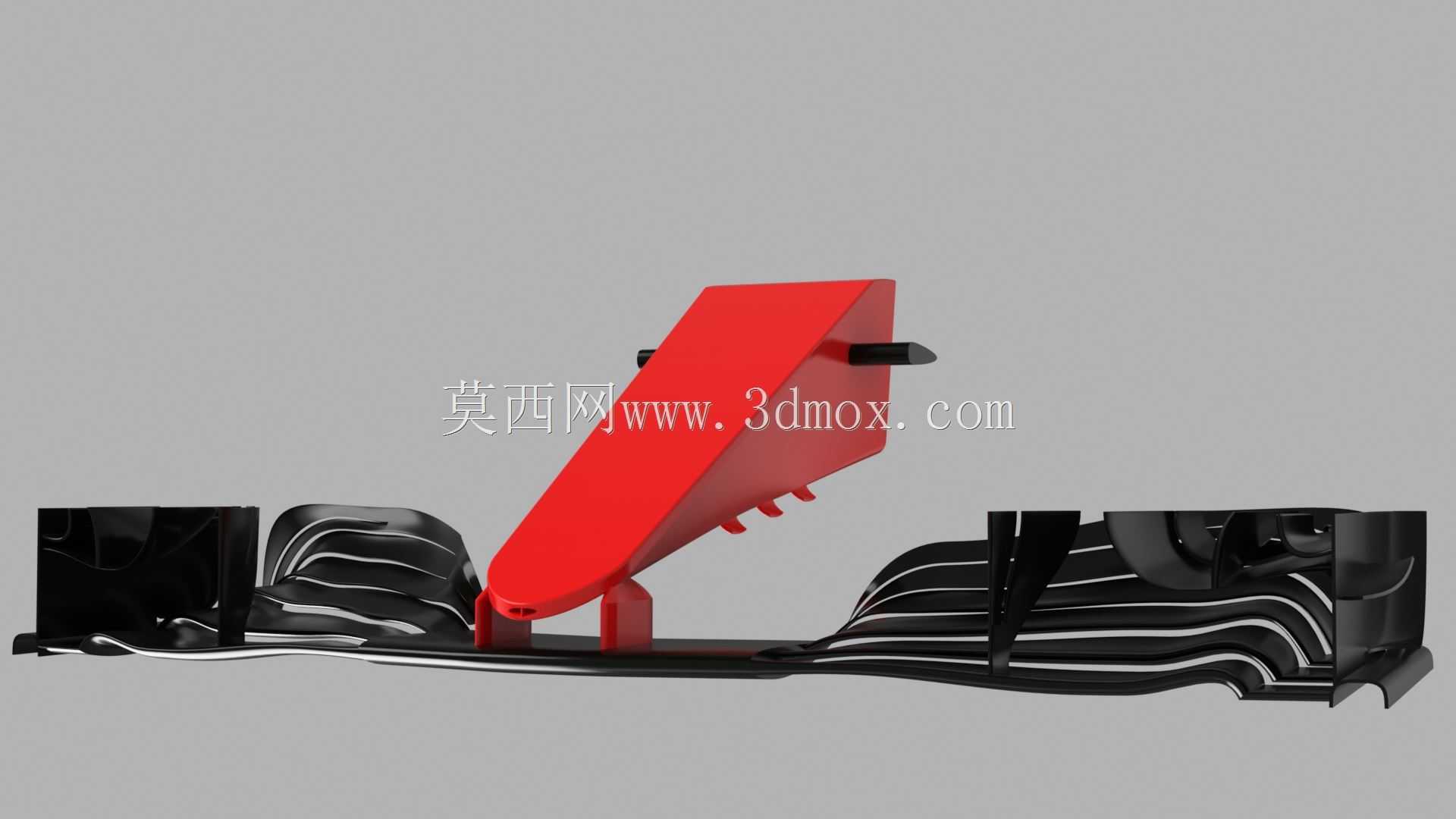

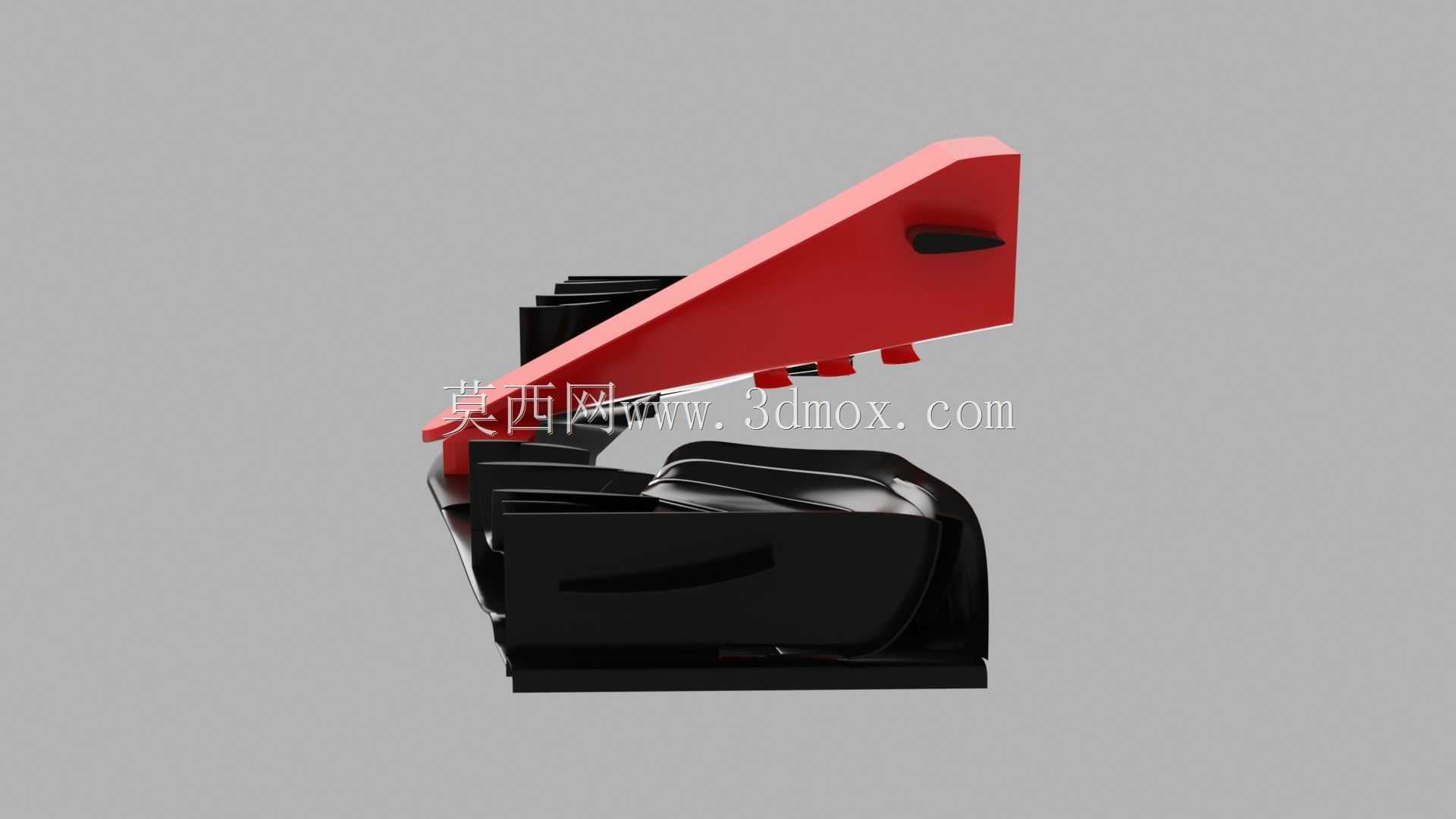

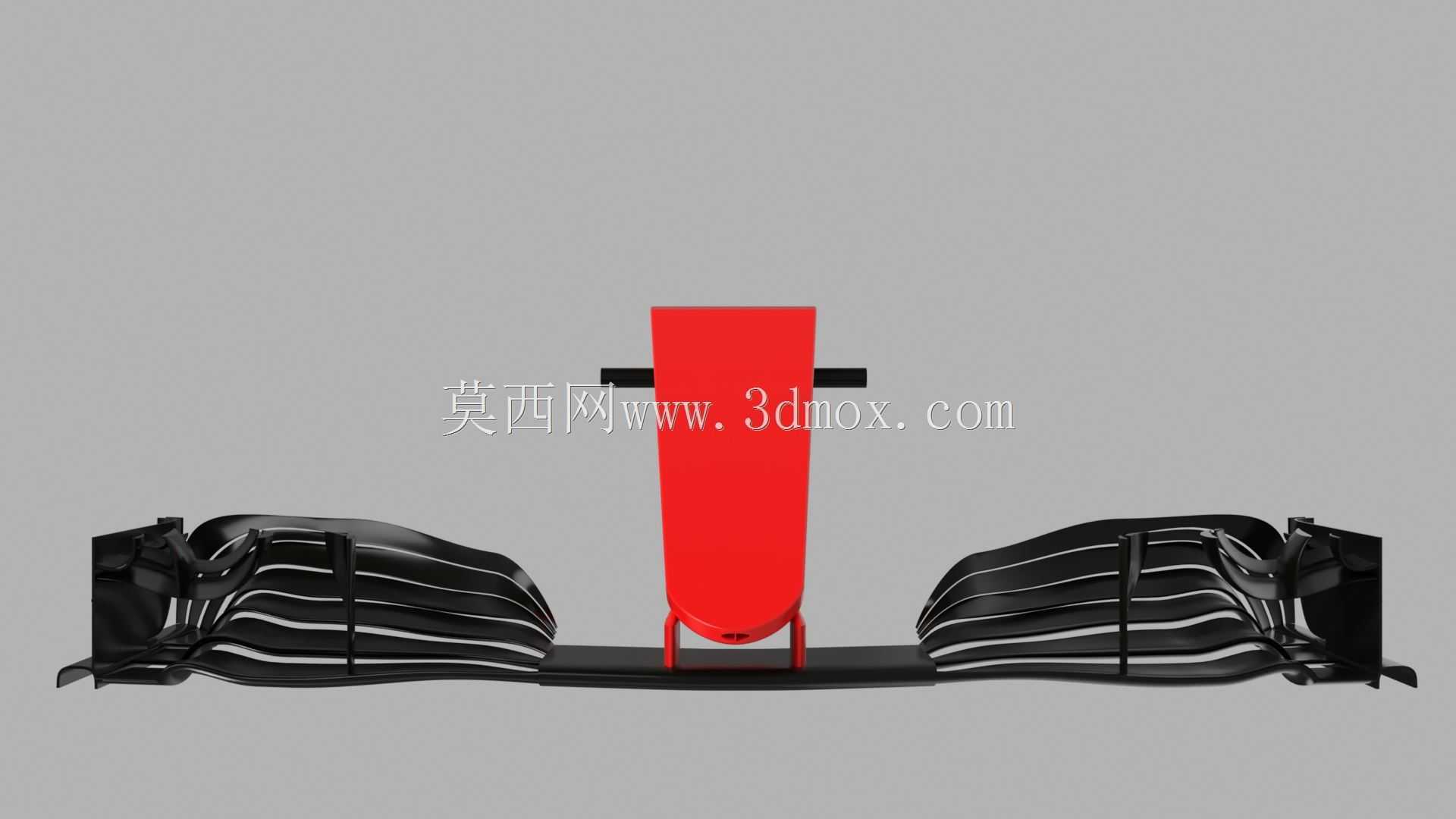

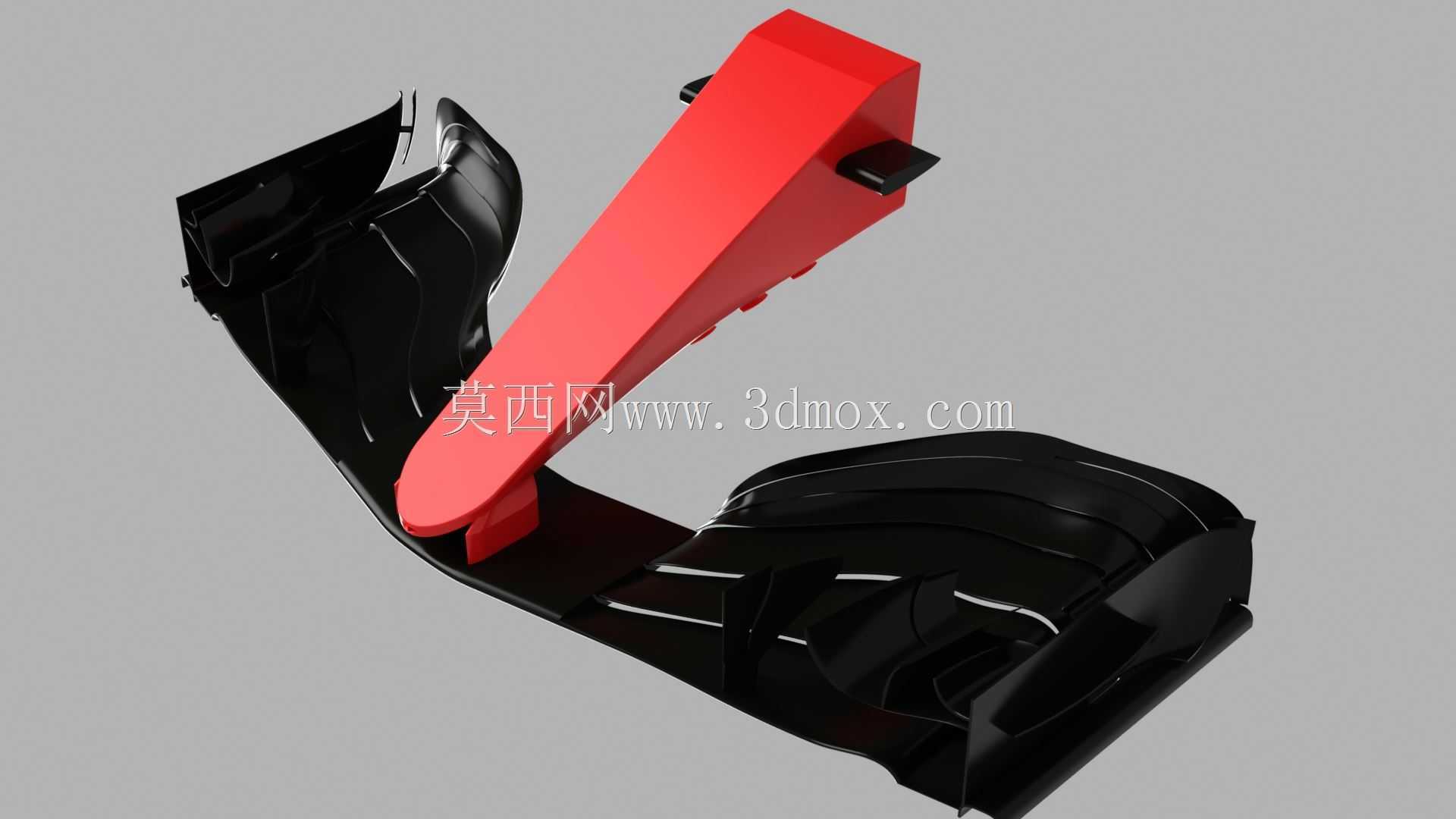

这套前翼结构针对方程式赛车高速行驶工况开发，核心作用是在赛车行进过程中梳理车头前部气流，同时为前轮提供合理的气流遮蔽，避免前轮乱流干扰整车空气动力学效率，还能通过翼片构型产生足够下压力，将车头牢牢压在赛道表面，提升高速过弯时的前轮抓地力极限。从结构布局来看，前翼主翼采用多层翼片组合设计，最上层的主襟翼带有固定角度的攻角设置，能够在不产生过大气流分离的前提下最大化下压力产出，两侧的端板结构并非简单的垂直挡板，而是带有多道导流凹槽，能够将前翼产生的下洗气流导向车身侧部，同时阻挡前轮转动带来的乱流进入车底扩散器区域，避免扩散器工作效率下降。翼片下方的多层导流鳍片按照气流走向做了渐变曲率设计，靠近鼻锥连接区域的鳍片曲率更小，负责将中央区域的气流平稳导向车底，靠近两侧端板的鳍片曲率逐步增大，能够将外侧气流向外疏导，减少前轮的迎风阻力。鼻锥连接段采用一体化的楔形过渡结构，既保证了前翼与单体壳前端的连接刚度，又能避免连接位置出现突兀的台阶造成气流分离，连接点的安装位预留了标准的紧固件安装空间，安装边界与方程式赛车通用的前翼安装点完全匹配，不需要额外修改车头结构即可完成装配。在实际赛道应用场景中，这套前翼可以根据不同赛道的特性调整襟翼攻角，在高速直道占比较高的赛道可以适当减小襟翼攻角降低风阻，在多弯的低速赛道可以增大攻角提升下压力输出，翼片的边缘都做了圆滑的倒角处理，避免尖锐边缘在高速气流下产生诱导阻力，同时也能降低翼片自身的振动幅度，提升高速行驶时的结构稳定性。整个前翼的重量分布经过优化，重心尽可能靠近安装点位置，减少长距离行驶中翼片自身的振动疲劳，所有翼片的连接位置都做了加强筋设计，能够承受250km/h以上车速下的气流载荷，不会出现翼片形变导致的空气动力学效率波动。
