无燃烧室低旁通喷气动力装置结构

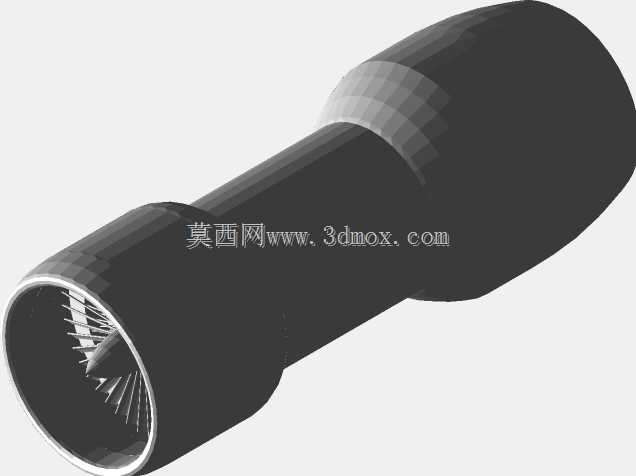

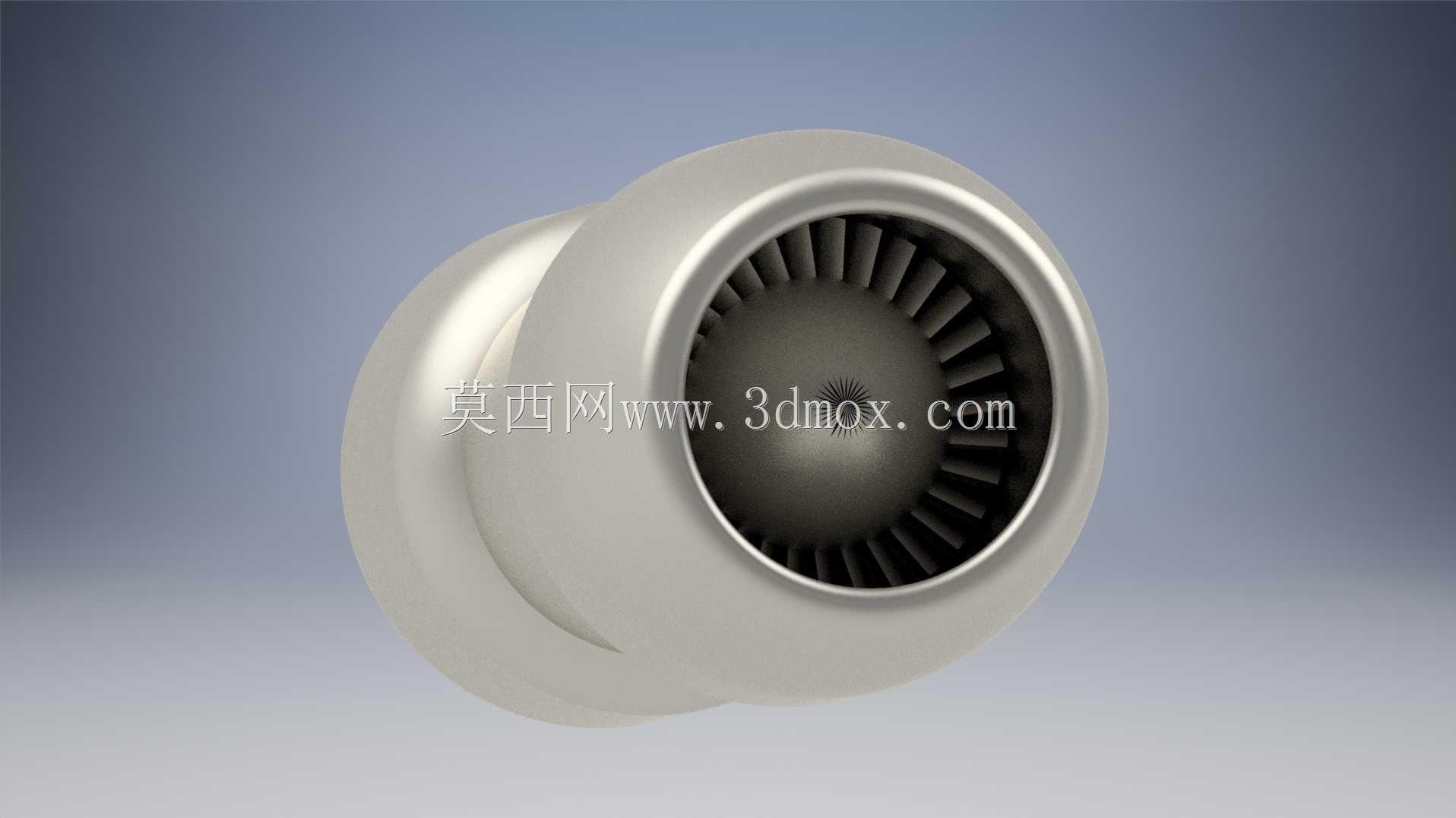

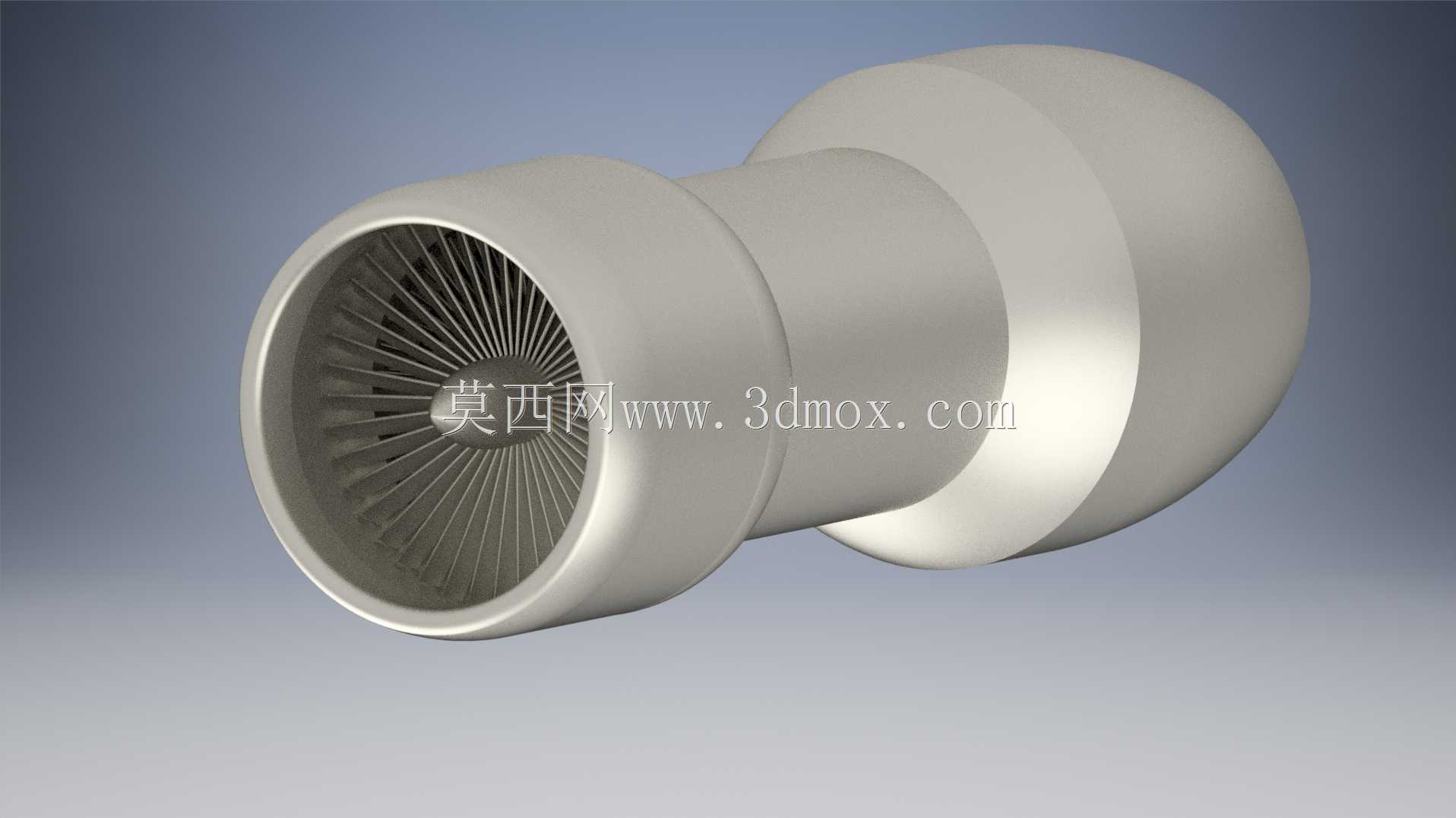

在航空动力教学演示、小型飞行器原理验证场景中，这类无燃烧室的低旁通喷气结构常被用作原理展示与结构认知载体，区别于带完整燃烧做功单元的实用型航空发动机，该结构重点还原进气端、压气机段、旁通流道与尾喷衔接段的几何匹配关系，可帮助结构设计从业者快速理解低旁通喷气动力的气流分配逻辑。从实际用途来看，该结构可作为航空类专业教学的具象教具，也能为小型电动涵道动力的外壳结构设计提供参考，其去掉燃烧室的简化设计，降低了建模复杂度的同时，保留了低旁通发动机最核心的流道轮廓与外部安装接口特征。设计过程中，首先围绕进气口的气流导入效率确定前端唇口的圆弧曲率，避免进气端出现突兀的直角转折造成气流分离，压气机叶片的排布采用等距径向阵列，叶片叶型采用小弯度设计，匹配低流速下的气流导向需求，旁通流道的夹层厚度经过反复校核，保证内外涵道的截面比例符合低旁通动力的常规区间，不会出现流道过窄导致的气流阻滞问题。外形层面，整体采用回转体为主的构型，最大外径集中在中段机匣位置，前端进气口直径略小于中段，尾部衔接段做平滑收窄过渡，所有外部机匣的拼接位置均采用止口定位结构，满足实际装配中的同轴度要求，安装边界上，预留了机匣侧方的安装凸台位置，可适配常规的支架固定需求，整体轴向长度与最大外径的比例控制在合理区间，既不会因为过长导致结构刚性不足，也不会因为过短压缩内部流道的有效长度。结构细节上，压气机轮盘与机匣内壁的间隙控制在极小范围，避免出现气流泄漏影响压气效率，机匣外壁做了等壁厚设计，兼顾结构强度与轻量化需求，尾部的球形衔接段可适配不同角度的尾喷管安装，拓展了结构的演示适配范围，对于建模从业者而言，该结构的回转体特征与阵列特征清晰，可作为练习复杂回转类零件建模、曲面衔接、阵列特征应用的典型案例，也能帮助设计者理解航空动力部件的尺寸匹配逻辑，在做小型涵道类产品设计时可直接参考其流道比例与外部轮廓的设计思路，规避流道设计中常见的截面突变、比例失调等问题。
