传统高旁路航空涡轮引擎结构设计

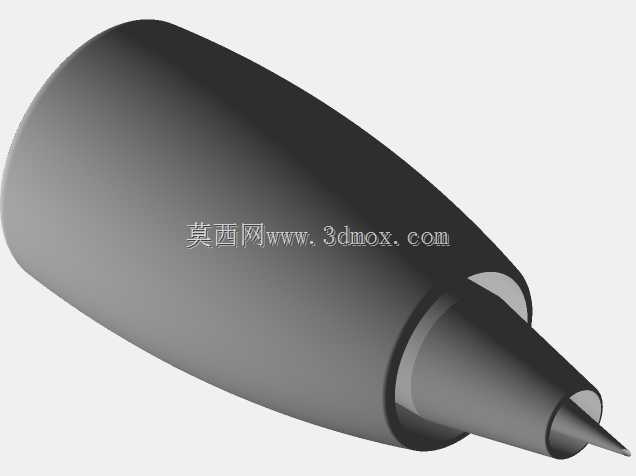

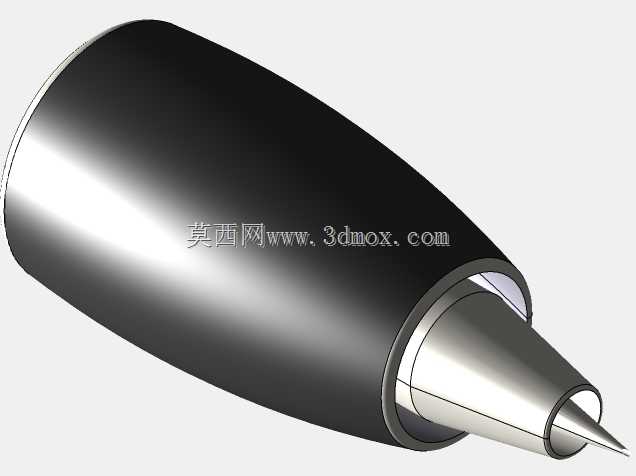

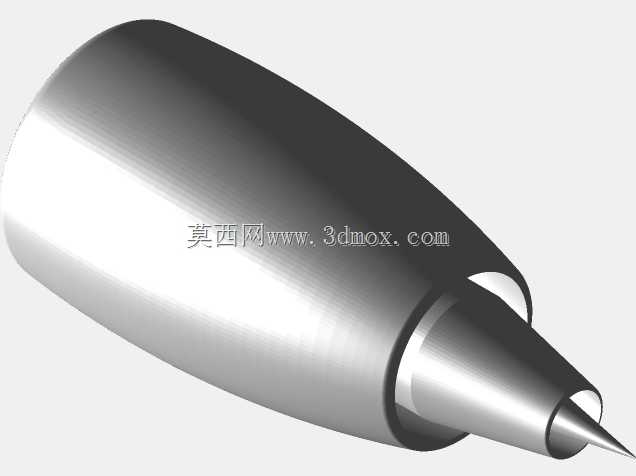

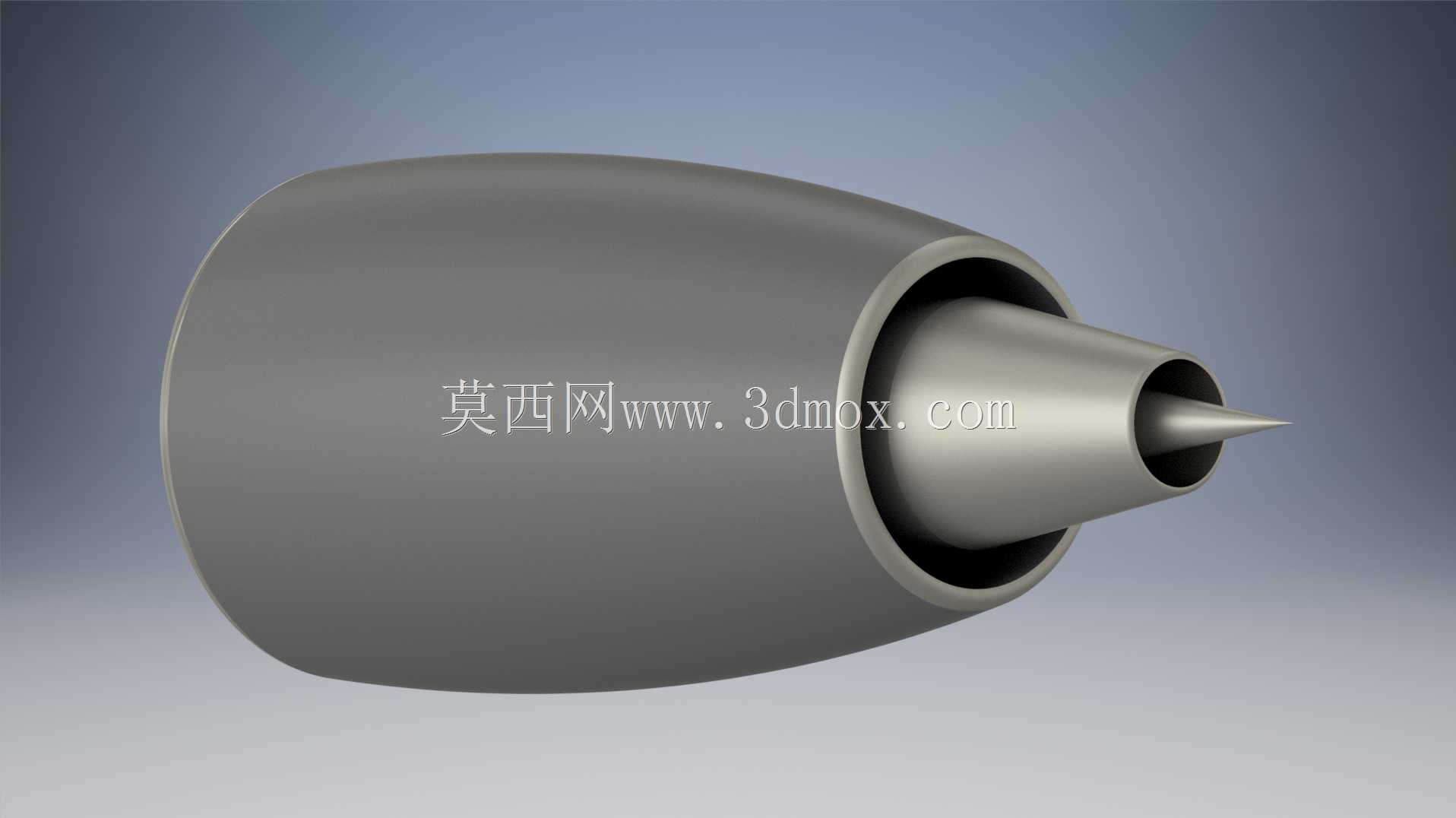

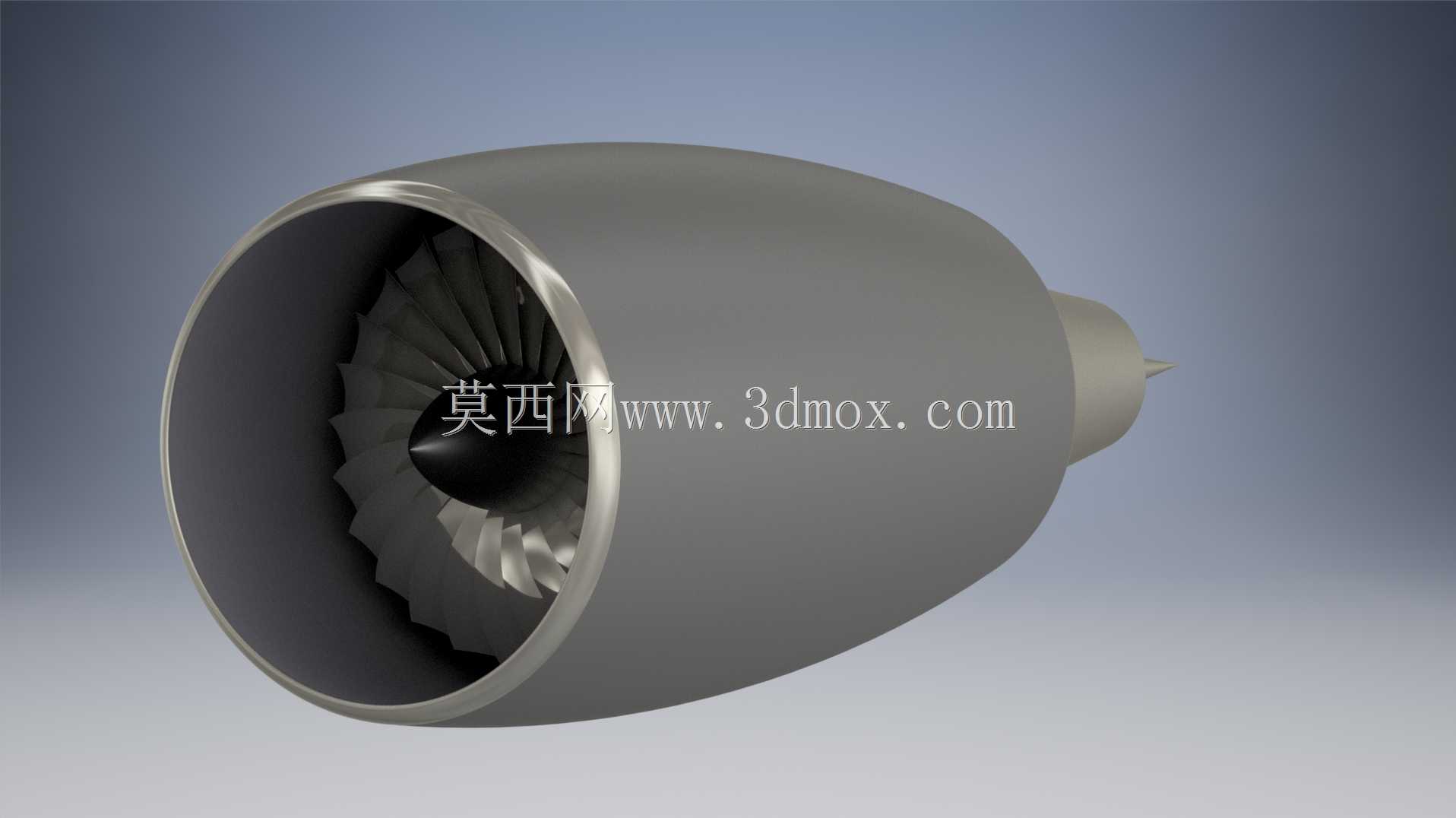

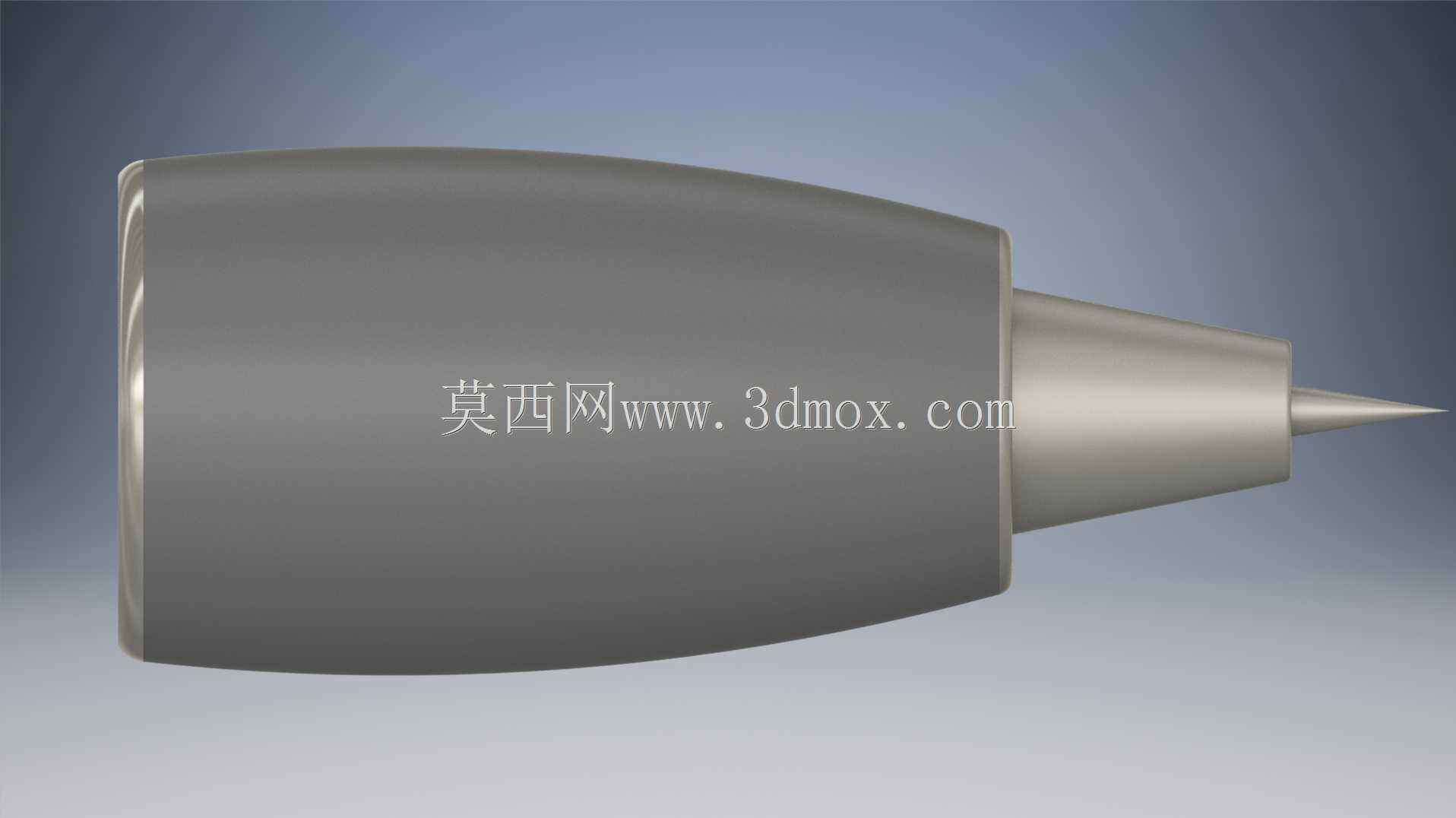

这款高旁路航空涡轮引擎主要应用于民用亚音速干线客机、大型货运飞机的动力系统中，是当前民航运输领域应用最广泛的航空动力构型，能够为大吨位航空器提供充足的巡航推力，同时兼顾燃油经济性与降噪表现，适配中长程航线的持续飞行需求。在实际飞行场景中，该类引擎承担着为航空器提供前进推力、驱动机载附属系统供气供电的核心作用，外涵道产生的推力占总推力的七成以上，相比传统低旁路涡喷引擎，能够大幅降低巡航阶段的燃油消耗，同时外涵道气流可以有效包裹内涵道高速喷流，显著降低飞行过程中的气动噪音，满足民航运营的经济性与机场周边噪音管控要求。从功能特性来看，该模型还原了高旁路涡扇引擎的核心结构组成，包含进气道唇口、大直径风扇叶片组、内涵道压气机段、燃烧室衔接段、涡轮驱动段以及尾喷口整流锥，完整呈现了气流从进气道分流后，外涵道直接产生冷推力、内涵道经压缩燃烧后驱动涡轮并排出热推力的完整气路逻辑，风扇叶片采用宽弦后掠的构型设计，能够在高亚音速进气状态下降低激波损失，提升进气效率，进气道唇口采用大圆角过渡构型，能够在不同飞行姿态、不同迎角状态下保证进气均匀性，避免气流畸变影响压气机工作稳定性。在设计思路上，该构型优先保障巡航工况下的推进效率，通过拉大涵道比提升单位燃油的推力产出，整体外壳采用流线型短舱设计，能够降低飞行过程中的气动阻力，尾喷口的锥形尾椎能够梳理内涵道排出的高温气流，减少喷流紊流带来的推力损失与额外噪音。从安装边界来看，该类引擎通常采用翼下吊装或者尾翼挂载的安装形式，短舱外壳预留了与飞机挂架衔接的安装接口位置，整体径向尺寸围绕大直径风扇匹配设计，轴向长度兼顾各功能段的布局需求，不会与机翼结构、起落架收放路径产生干涉，同时短舱外壁预留了检修口、传感器安装位的对应结构，能够满足日常航线维护、状态参数监测的实际使用需求，整体结构还原度能够支撑航空原理教学、动力系统布局仿真、航空器挂载匹配验证等多场景的使用需求。
