防爆便携式昼夜红外观察摄像仪结构

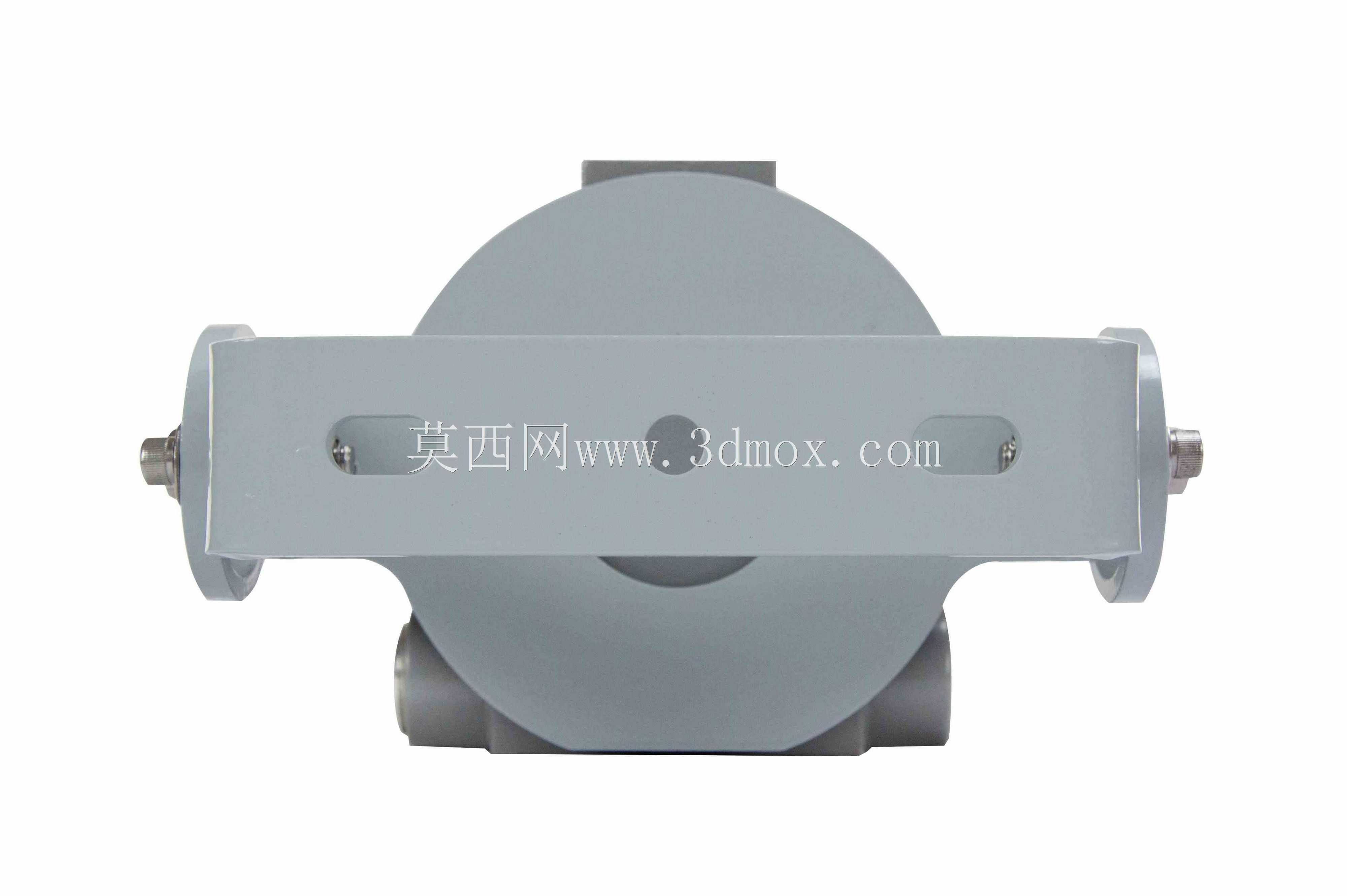

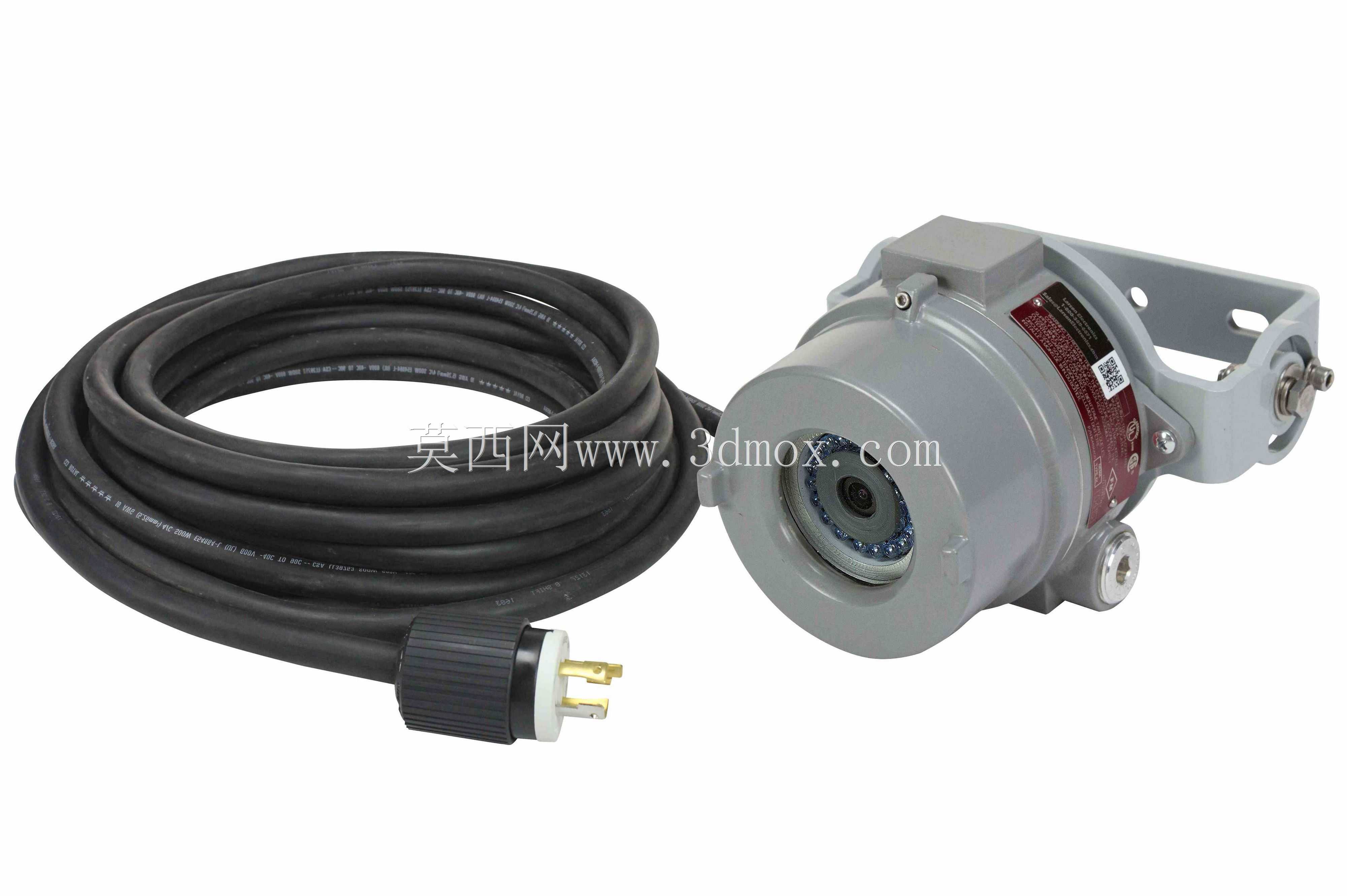

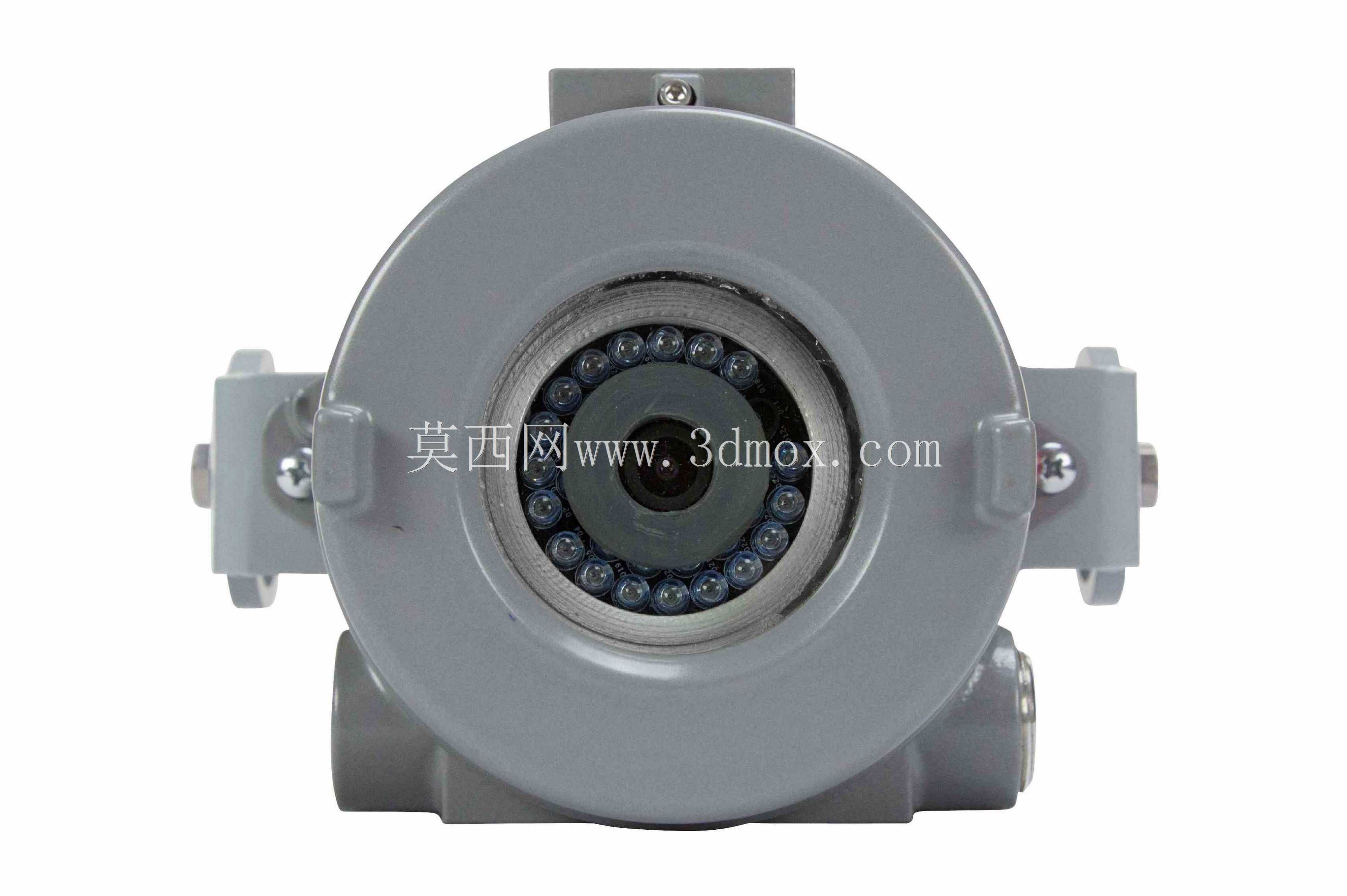

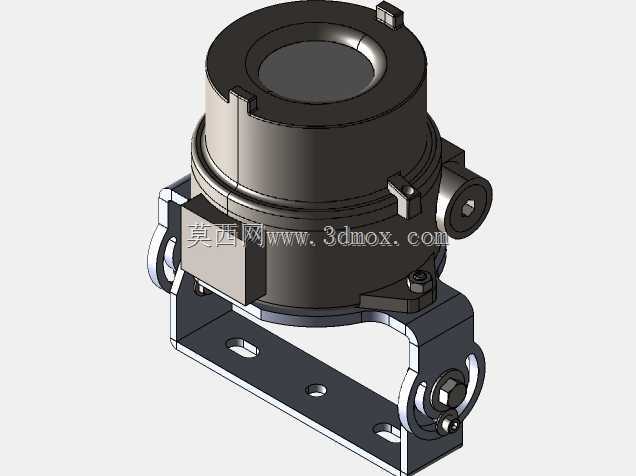

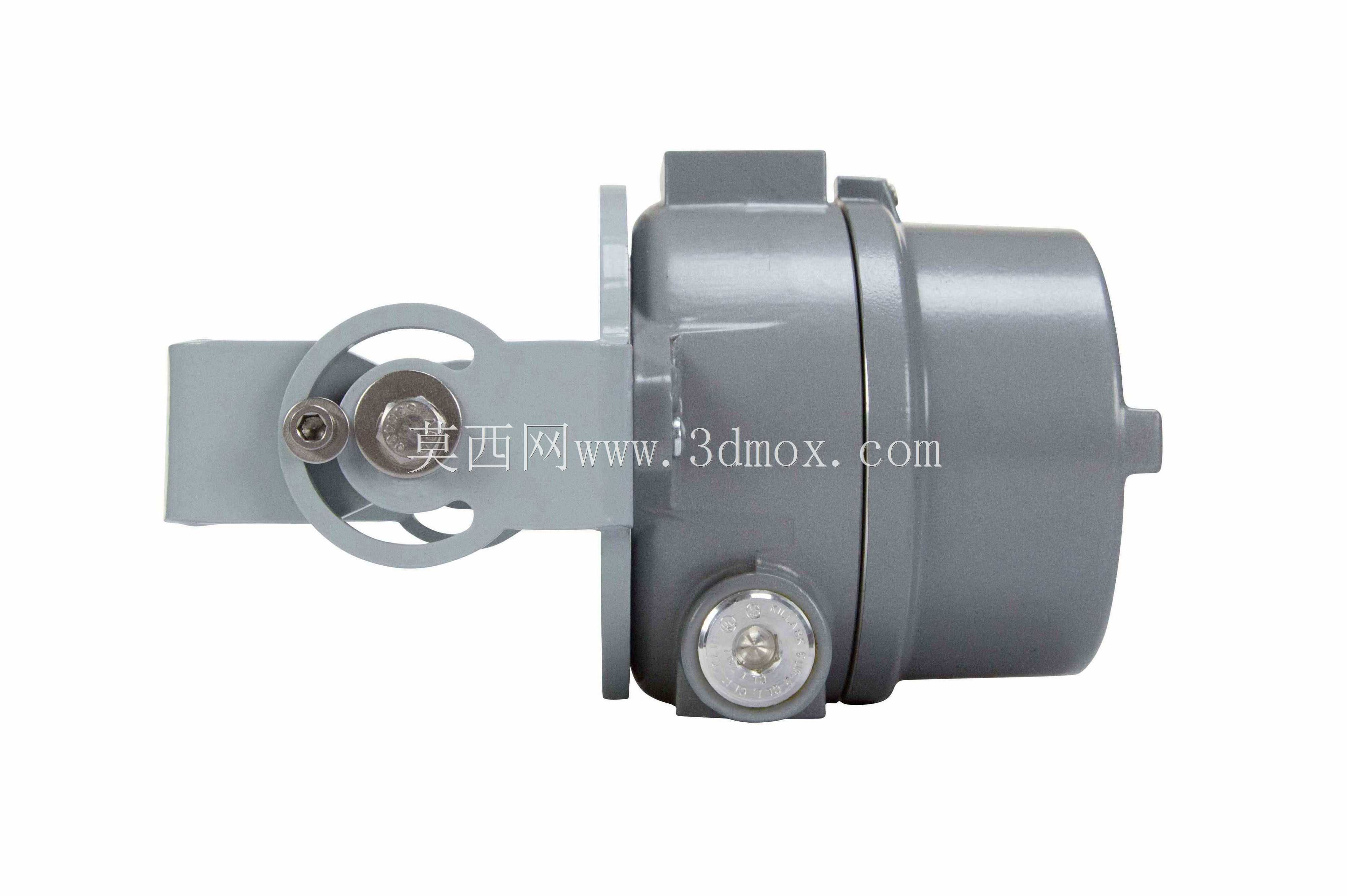

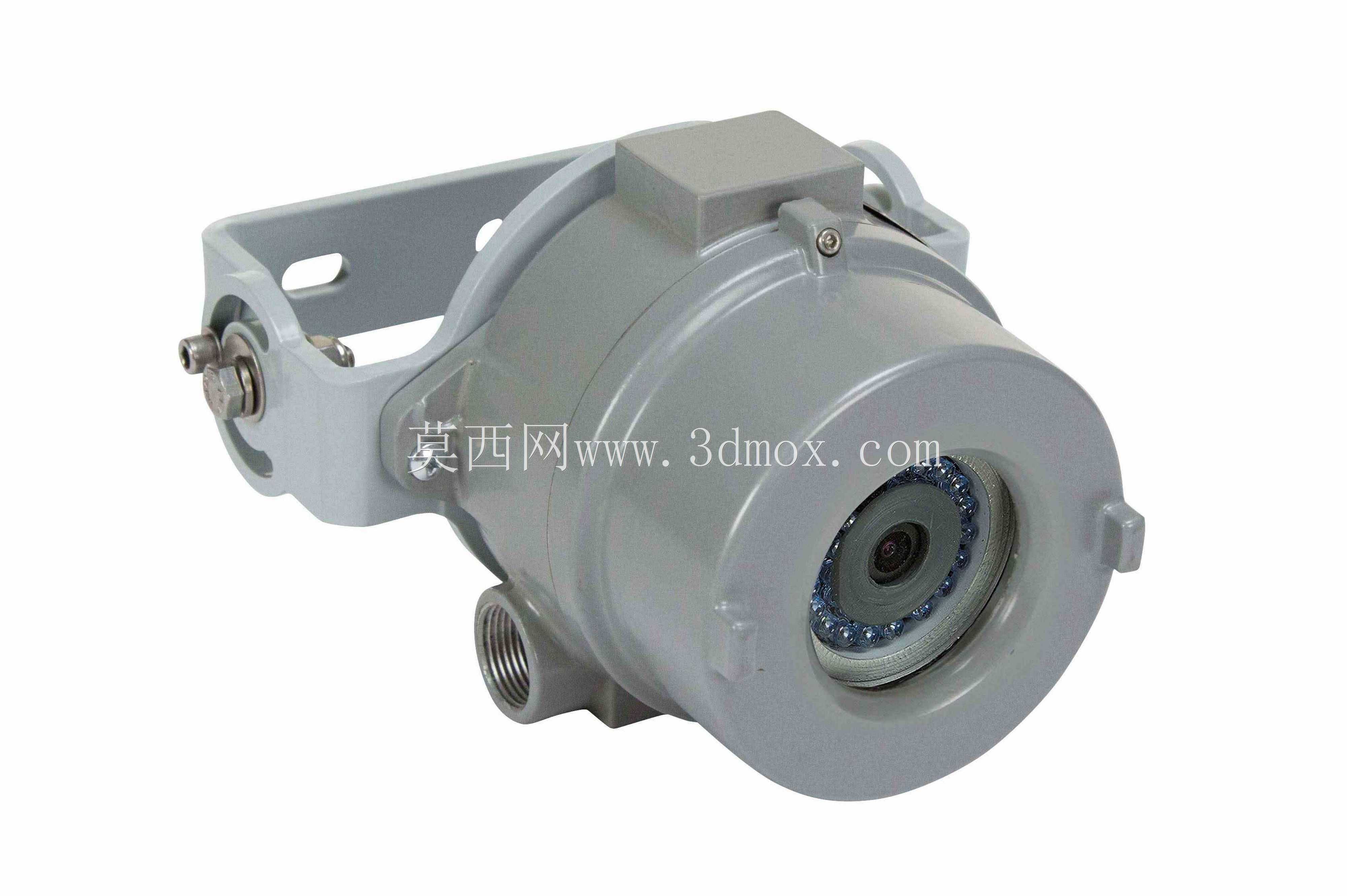

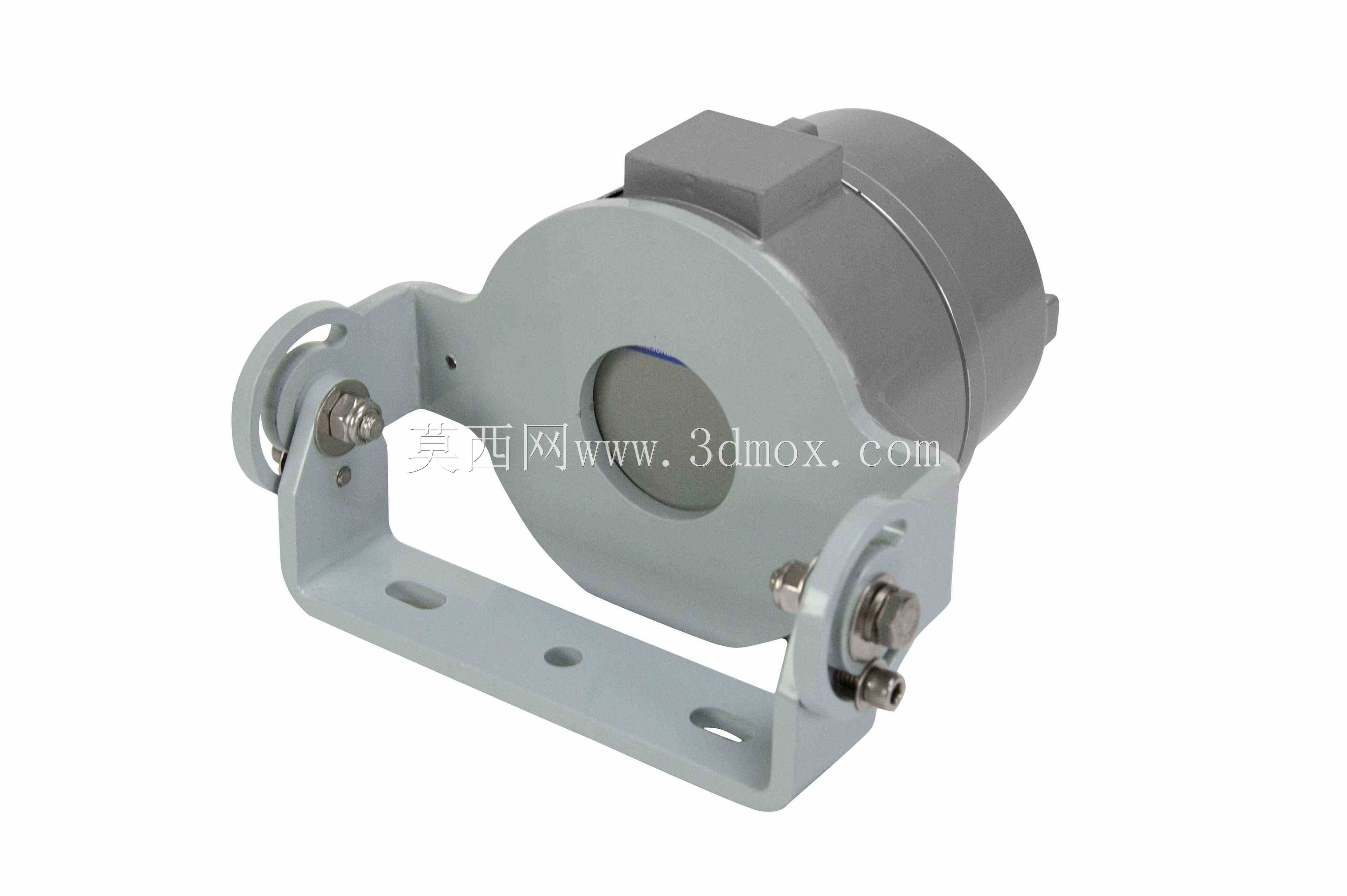

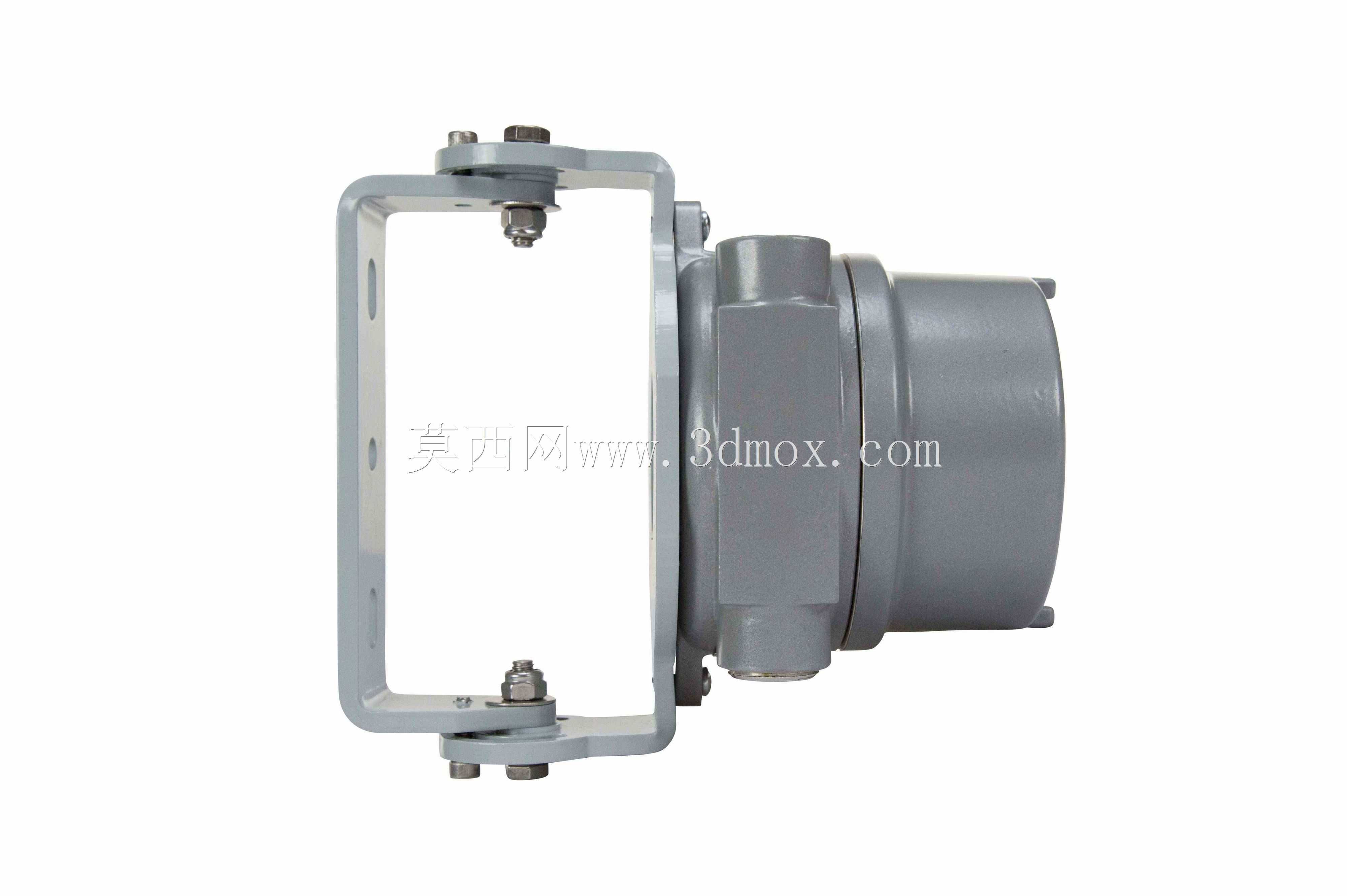

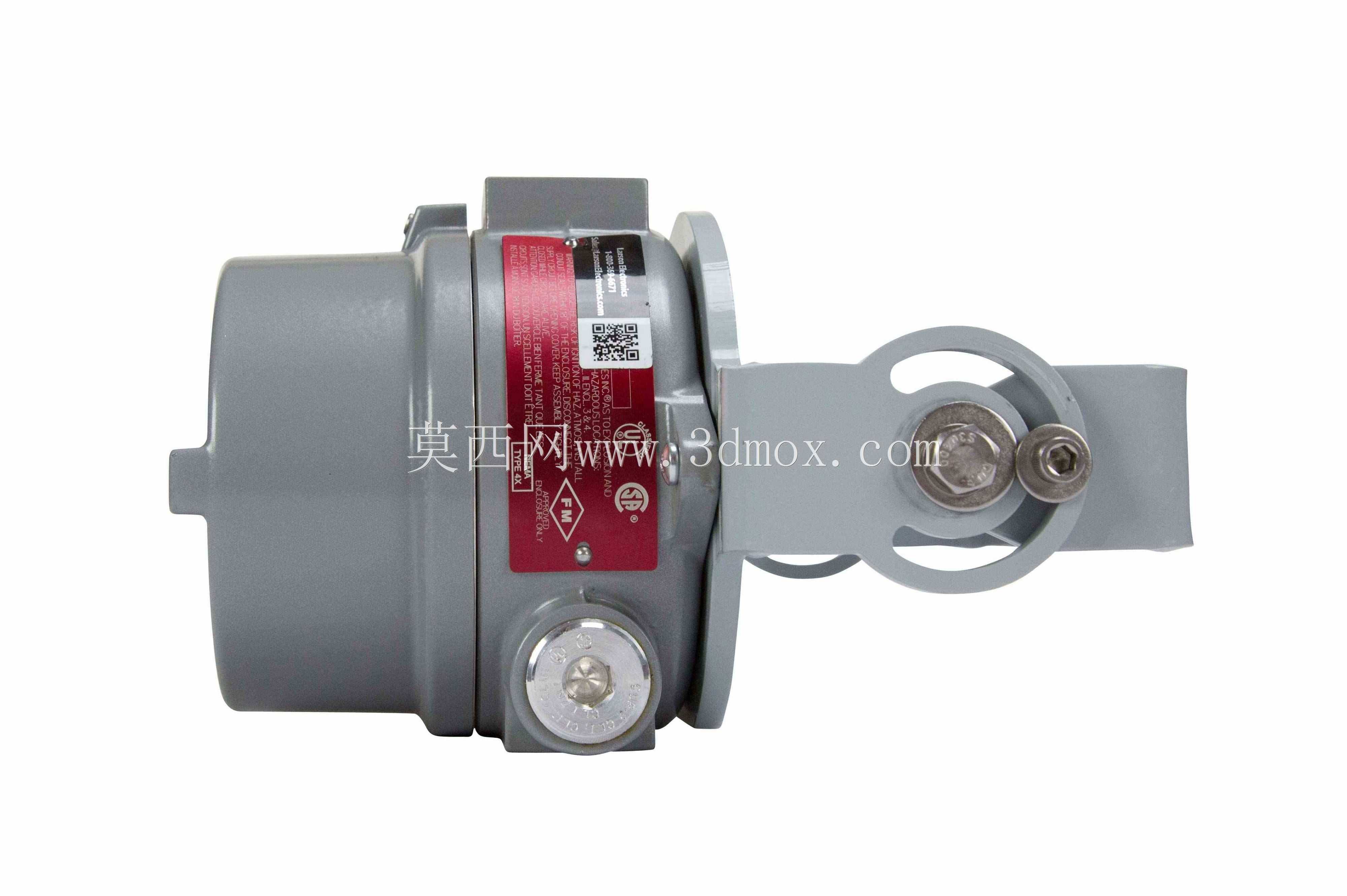

这款防爆便携观察摄像仪主要面向危险作业区域的临时视频观测需求设计，可在存在易燃易爆介质的储罐区、反应釜周边、容器检修现场、临时施工作业面等场景使用，替代人工进入高风险区域完成可视化巡查，降低作业人员暴露在危险环境中的时长。设备本体采用耐压铸铝壳体加工，整体重量控制在5磅以内，壳体做密封耐压处理，满足防爆场所的隔爆要求，前端镜头视场角覆盖28°到60°区间，搭配3.6mm定焦镜头可捕捉较大范围的现场画面，固定焦距设计省去现场调焦步骤，适配临时快速部署的使用需求。设备集成红外补光阵列，当环境光照度下降到预设阈值时会自动切换红外夜视模式，夜间低光照环境下可视距离可达50英尺，红外截止滤光片可自动切换，避免昼夜切换时产生画面偏色、锐度下降的问题，输出画面可保持高清分辨率，通过配套的同轴电缆同步传输视频信号与供电电流。设备配套25英尺长的重型SOOW线缆，线缆端头采用扭锁式快插接头，接头接入L21-20P扭锁插座后可实现防松脱连接，运行过程中不会因拉扯、震动出现接头脱落，线缆可直接承载信号传输与供电，无需额外布设信号管线与供电线路，大幅缩短临时部署的准备时间。安装结构上，设备自带可调平面安装支架，支架设置两个固定螺钉，安装时仅需松开单个螺栓即可调整摄像头的俯仰、旋转角度，调整到目标观测方向后重新拧紧即可完成固定，单通孔安装结构适配临时支架、磁性安装座、辅助极板支架等多种安装载体，可快速固定在储罐爬梯、容器壁支架、临时操作台等位置，无需做复杂的基础施工。设备可搭配便携式DVR系统使用，DVR单元可独立处理视频信号同时为摄像仪供电，整套系统可由中控室值守人员远程操控，实现危险区域的实时画面回传，支持临时检修观测、清罐作业监护、泄漏点排查、反应过程观测、液位状态监测、设备运行远程巡查等多种作业场景，无需人员进入防爆区域即可完成现场状态确认，适配化工、油气、仓储等存在防爆要求的作业环境临时视频采集需求。
