微射流涡轮轴连接通道结构设计

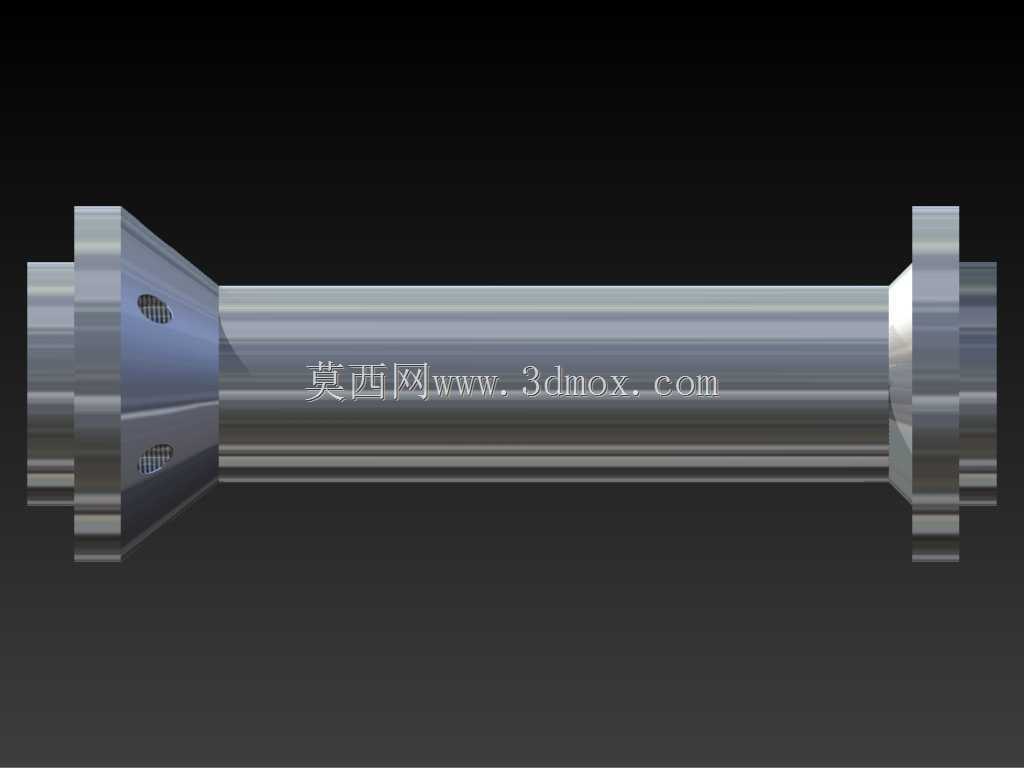

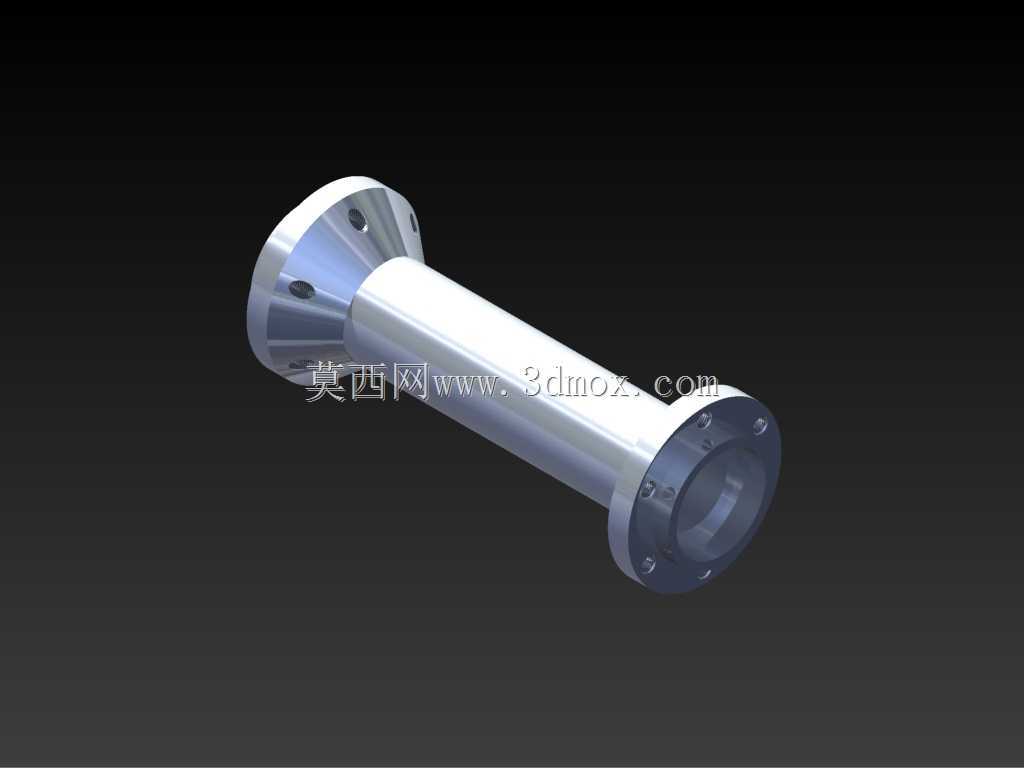

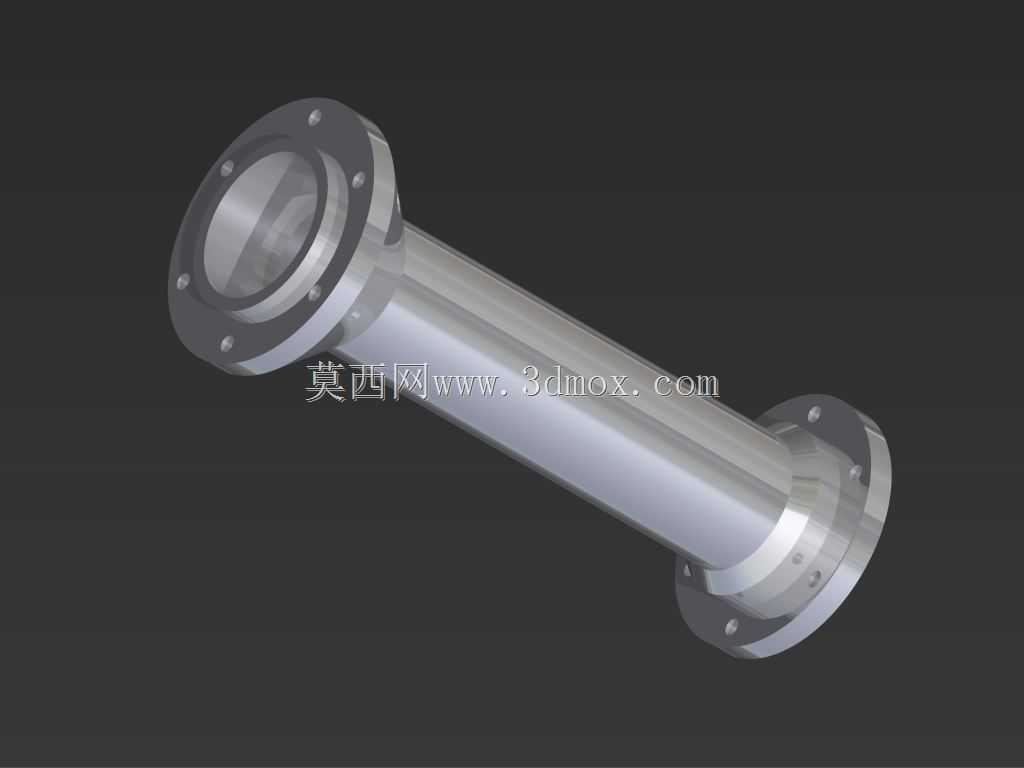

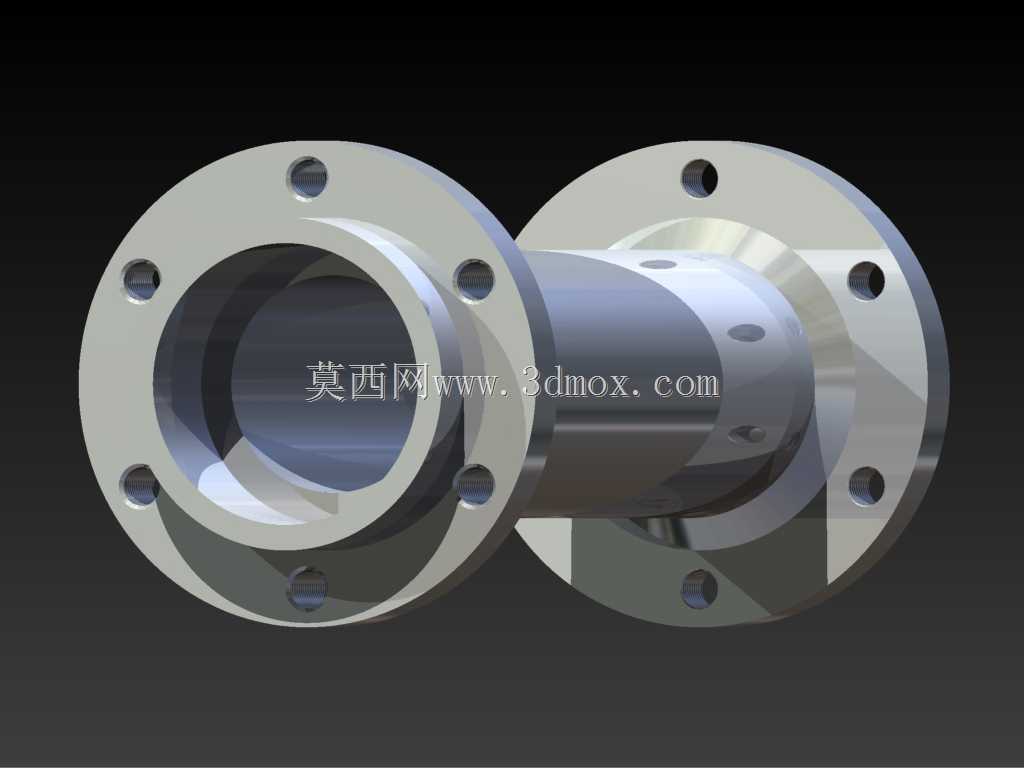

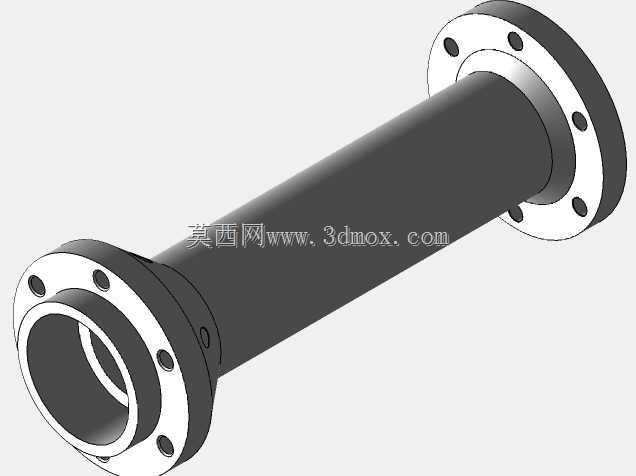

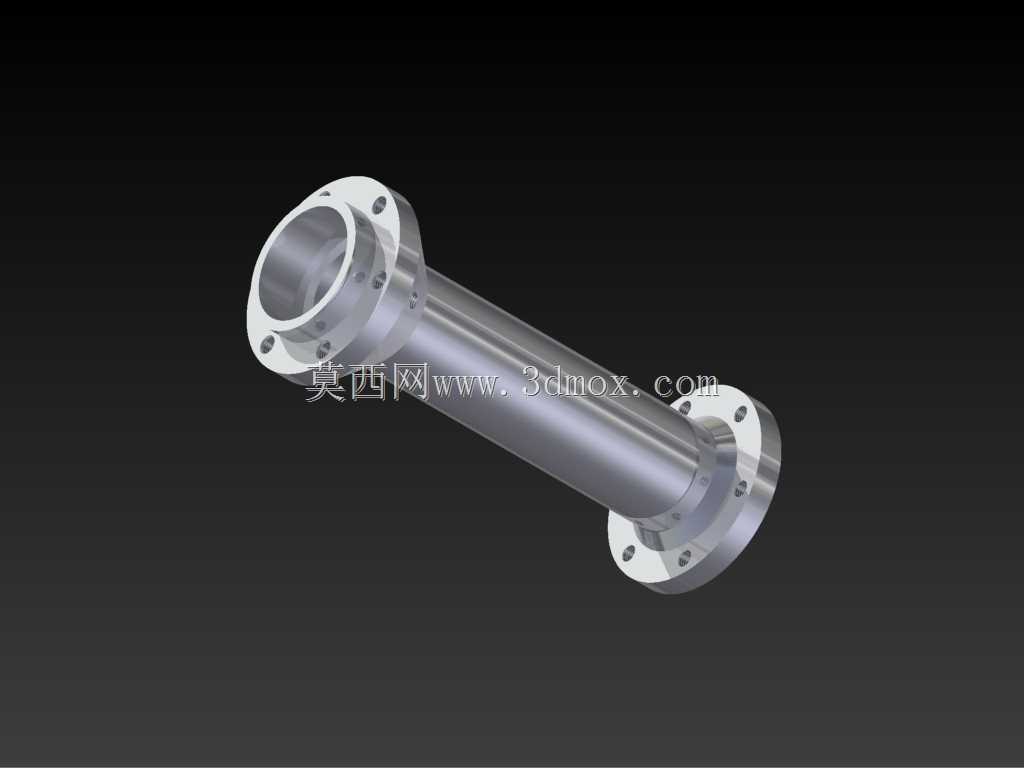

该结构件主要应用于微射流涡轮动力单元的核心流道衔接区段，承担介质输送与轴系支撑载体的双重作用，在小型涡轮动力、微型燃气发生装置、精密流体输送设备中作为核心连接部件使用，直接衔接前端扩压段与后端涡轮做功段，是保障介质流态稳定、轴系运转精度的关键结构。从功能特性来看，该部件为两端带法兰连接结构的长筒形构件，筒身内部为光滑贯通流道，可保障高压介质在输送过程中压损控制在设计阈值内，避免流道突变引发的紊流、涡旋等问题，降低介质能量损耗；两端法兰均采用周向均布螺栓孔设计，可实现与前后端部件的刚性密封连接，法兰端面加工有密封定位止口，装配时可快速完成同轴定位，降低装配调试的难度，同时保障连接部位的密封性能，避免高压介质泄漏。设计过程中优先考虑了轴系的运转稳定性，筒身内壁预留了陶瓷轴承的安装定位台阶，两个陶瓷轴承分别布置在靠近两端法兰的位置，可对穿过流道中心的涡轮轴形成双点支撑，长跨距支撑结构可有效降低轴系高速旋转时的挠度，抑制轴系振动，保障涡轮在高转速工况下的运转平稳性，避免轴系跳动引发的动平衡失效、密封件磨损等问题。外形设计上采用等直径长筒结构，外壁无多余凸起结构，可降低部件整体的风阻，同时便于外部隔热层、防护套的包覆安装；两端法兰的螺栓孔位置度严格按照同轴度公差要求设计，可保障装配后整个流道的同轴度误差控制在允许范围内，避免轴系安装后出现偏磨问题。安装边界方面，该部件的安装空间需匹配两端法兰的外径尺寸，预留足够的螺栓操作空间，筒身径向需预留不小于筒壁厚度3倍的安全间隙，避免与周边其他部件发生干涉；轴向安装尺寸需考虑密封垫片的压缩量，保障装配后法兰端面的密封压力均匀。流道内壁的粗糙度设计需满足高速介质输送要求，降低介质沿程阻力，同时减少介质中的杂质在壁面的附着堆积，长期运行过程中可降低流道堵塞的风险。整体结构采用对称式设计，两端法兰的连接尺寸保持一致，可在部分工况下实现双向安装，提升部件的通用适配性，减少备件储备的品类需求。
