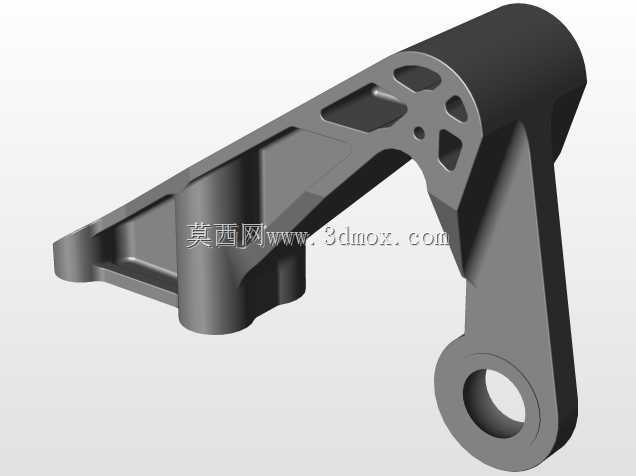

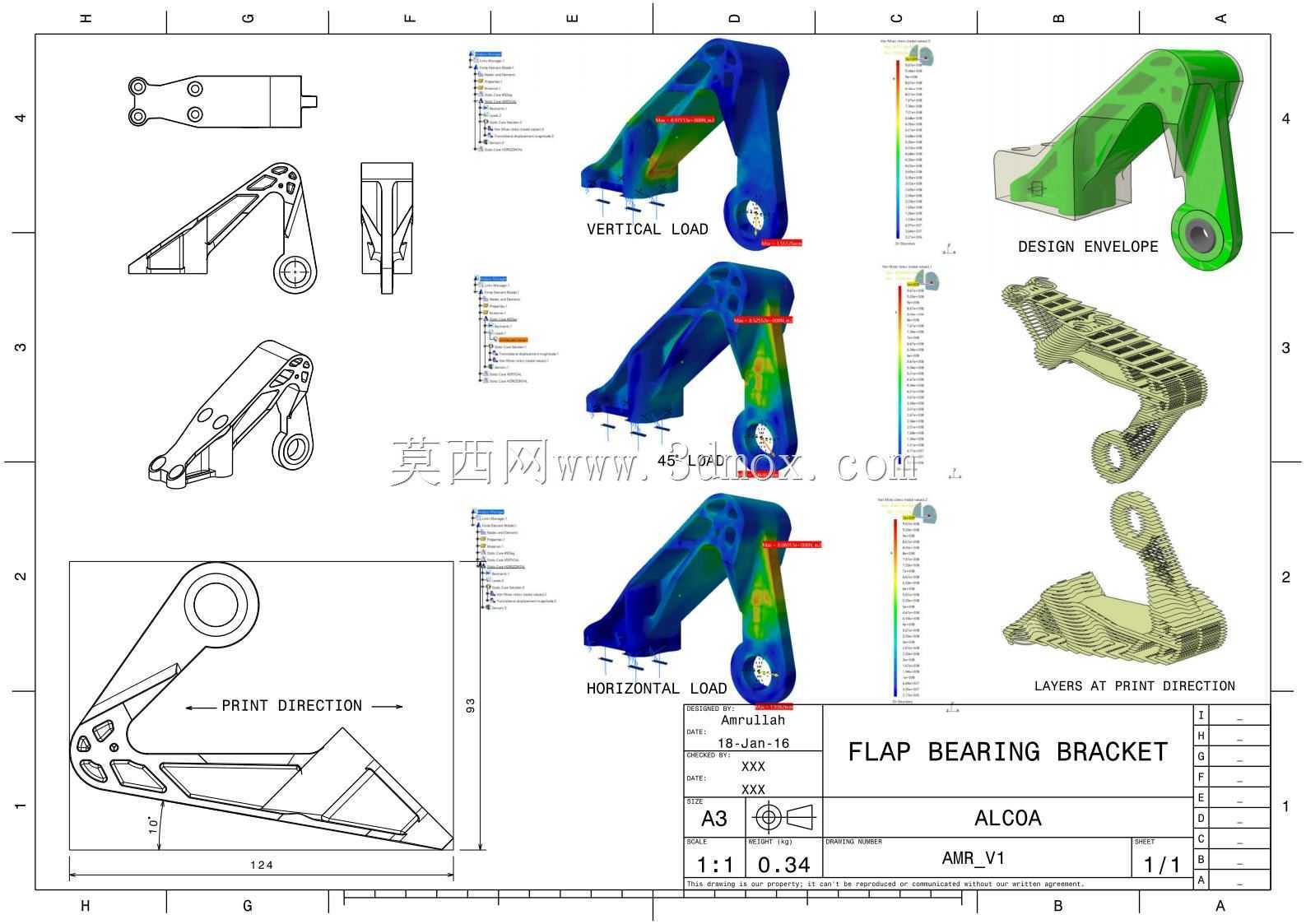

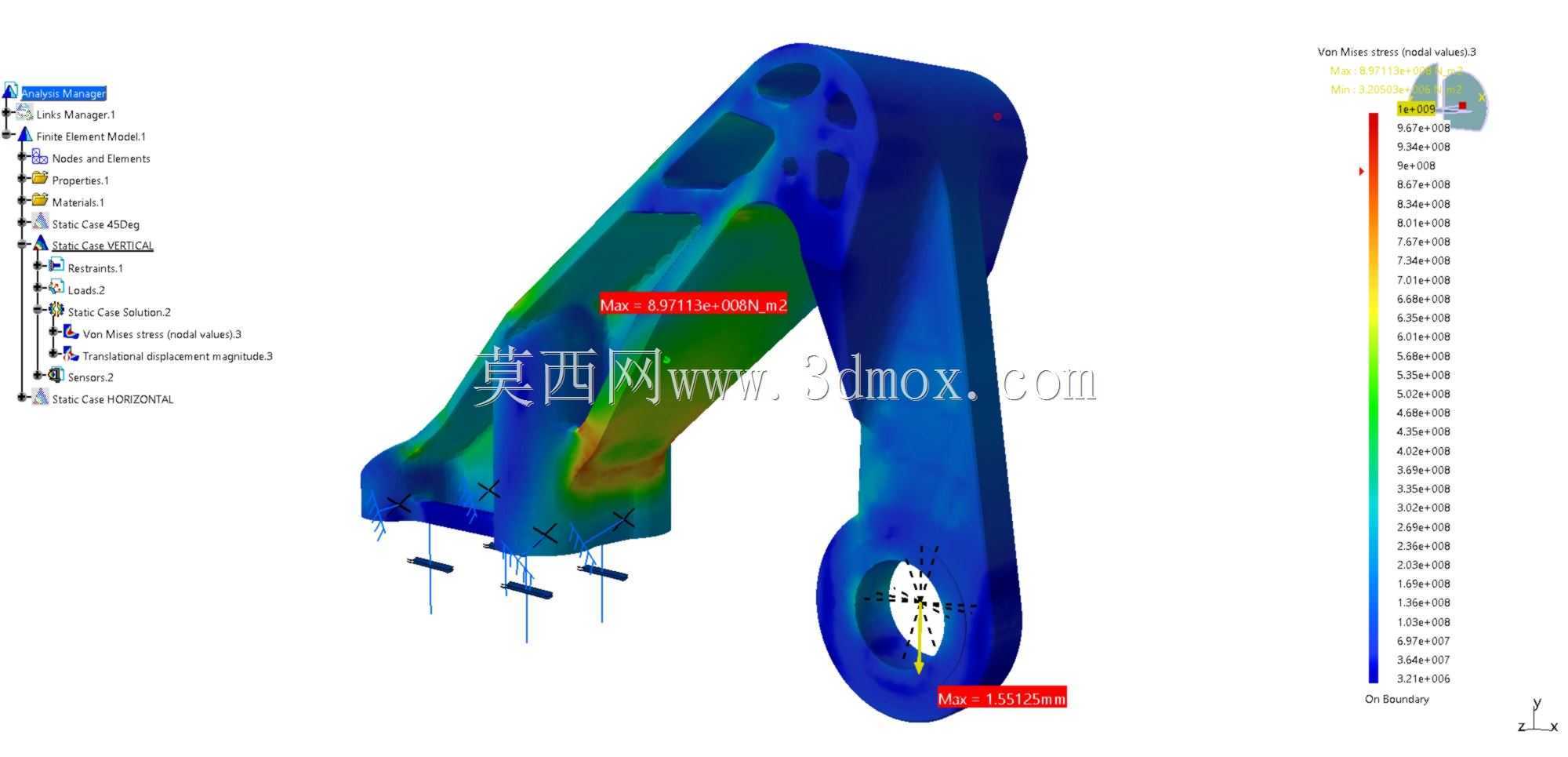

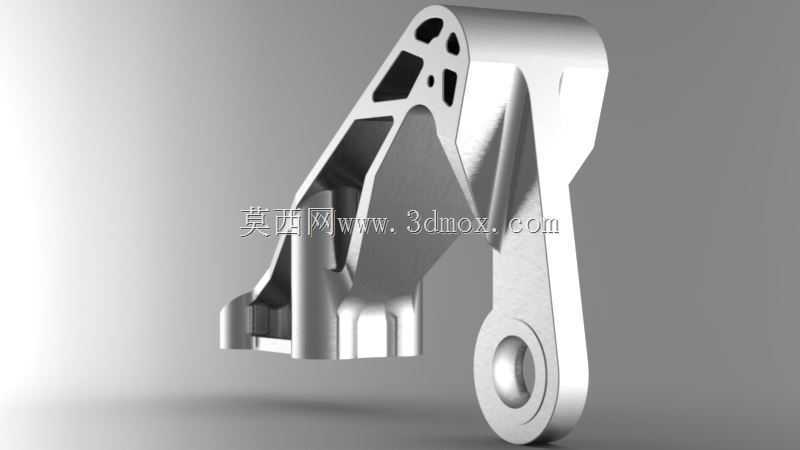

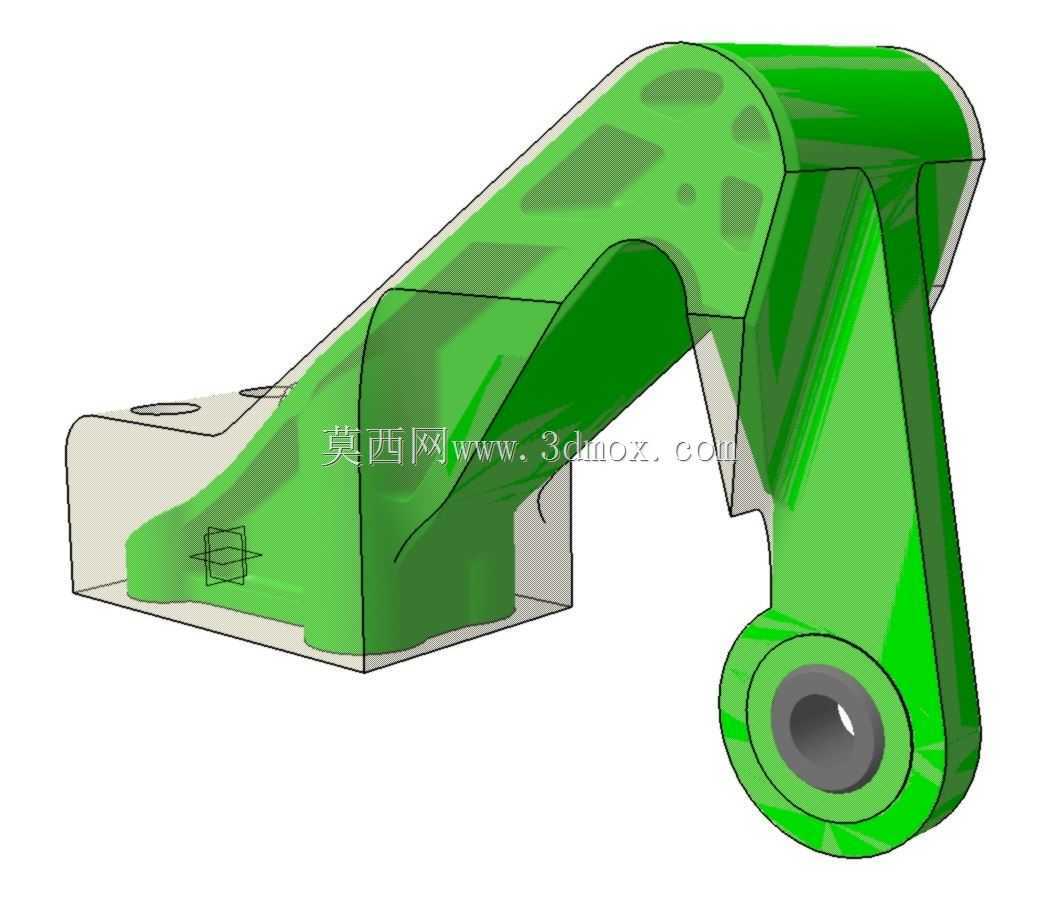

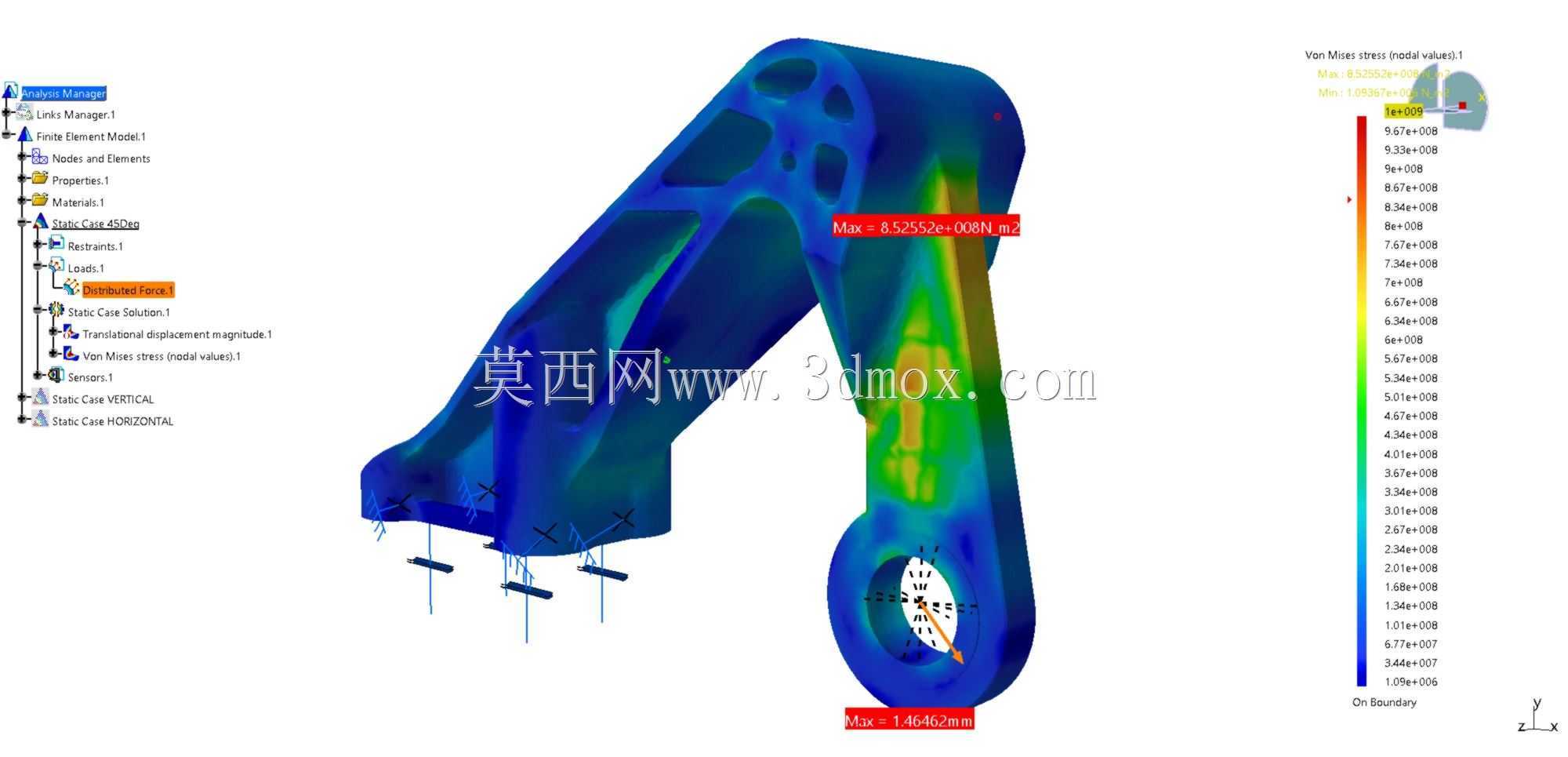

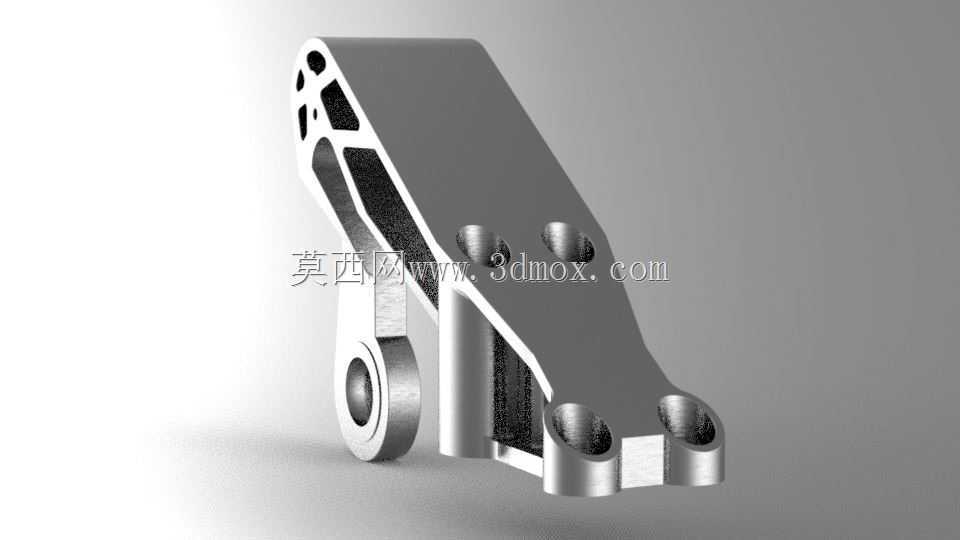

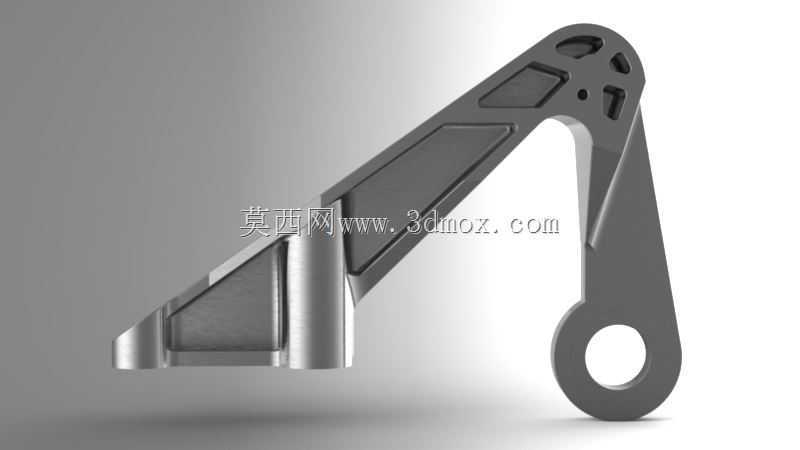

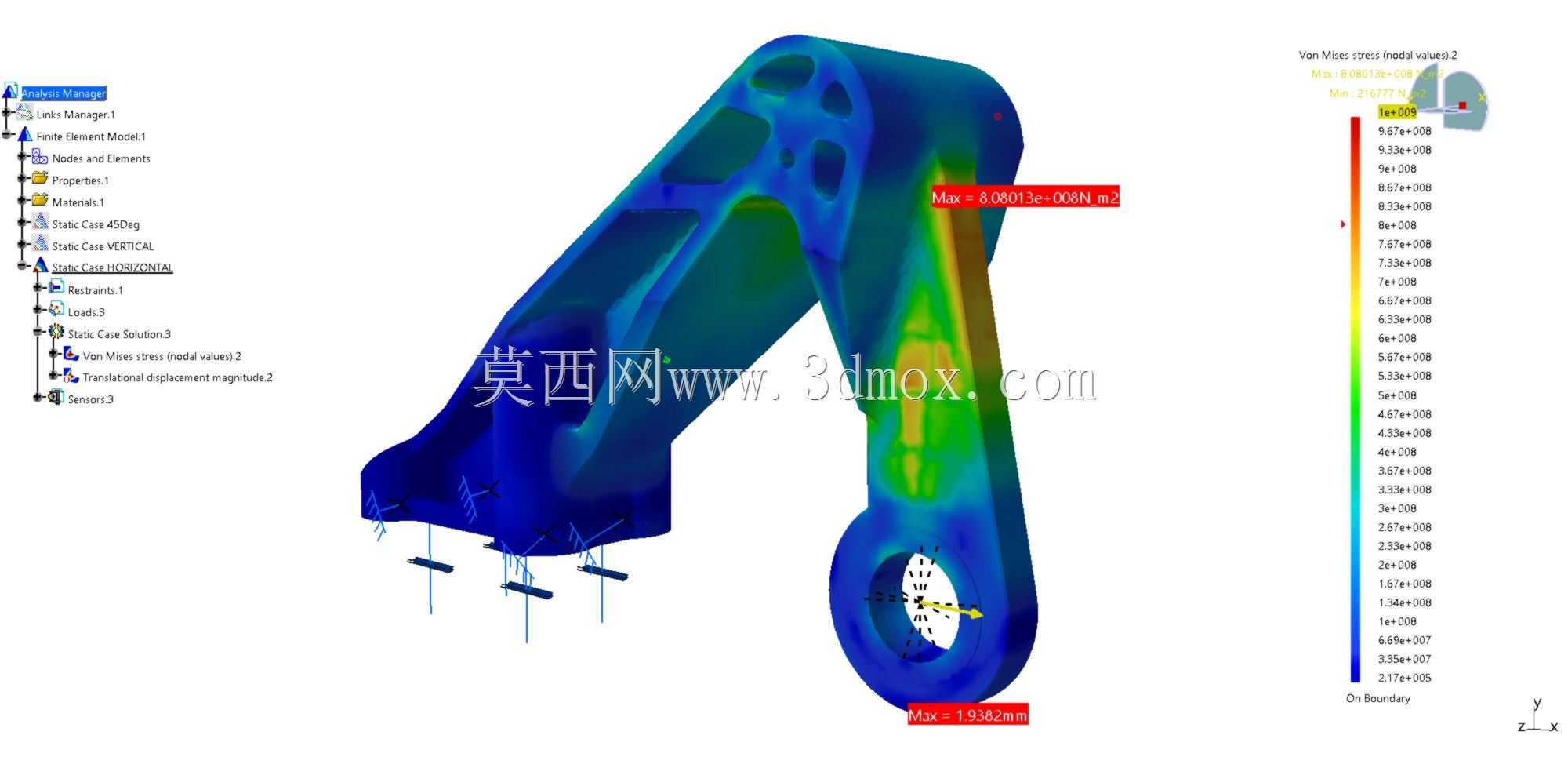

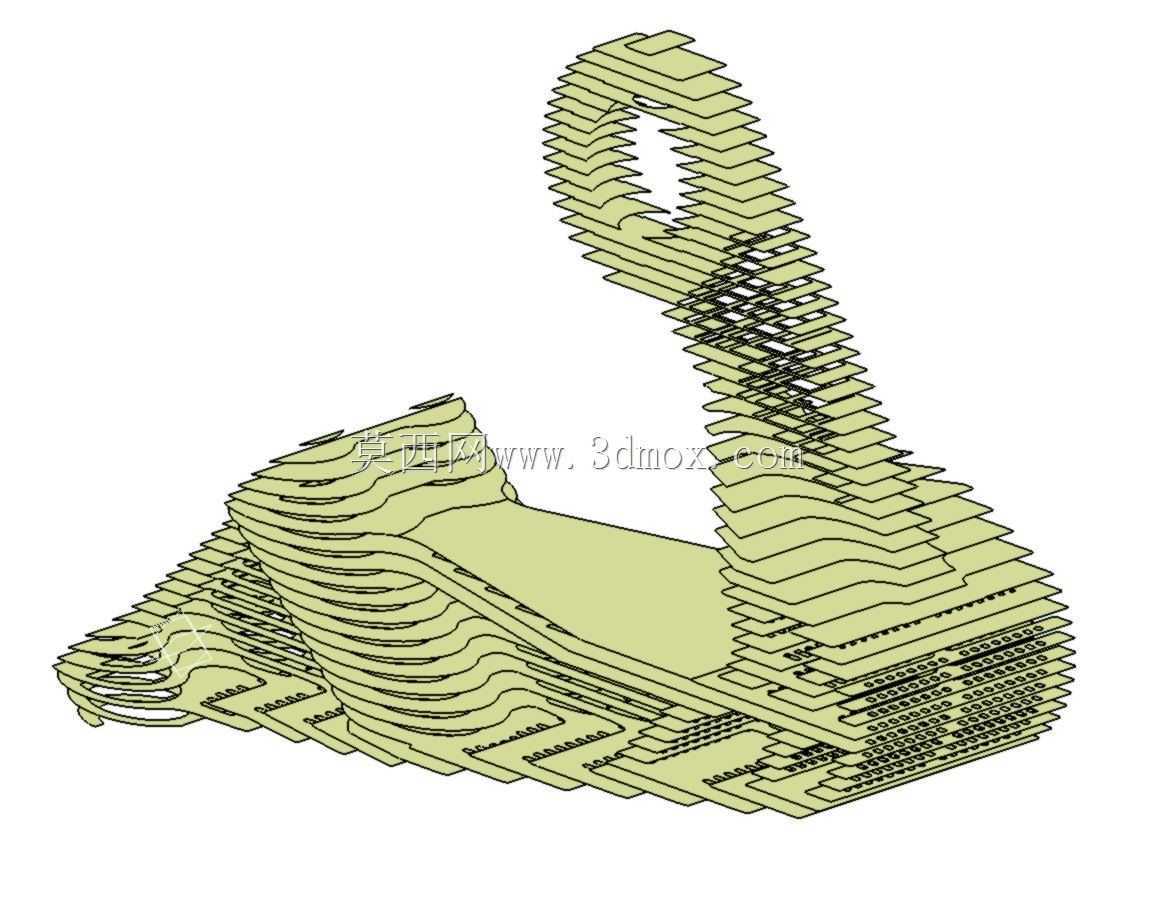

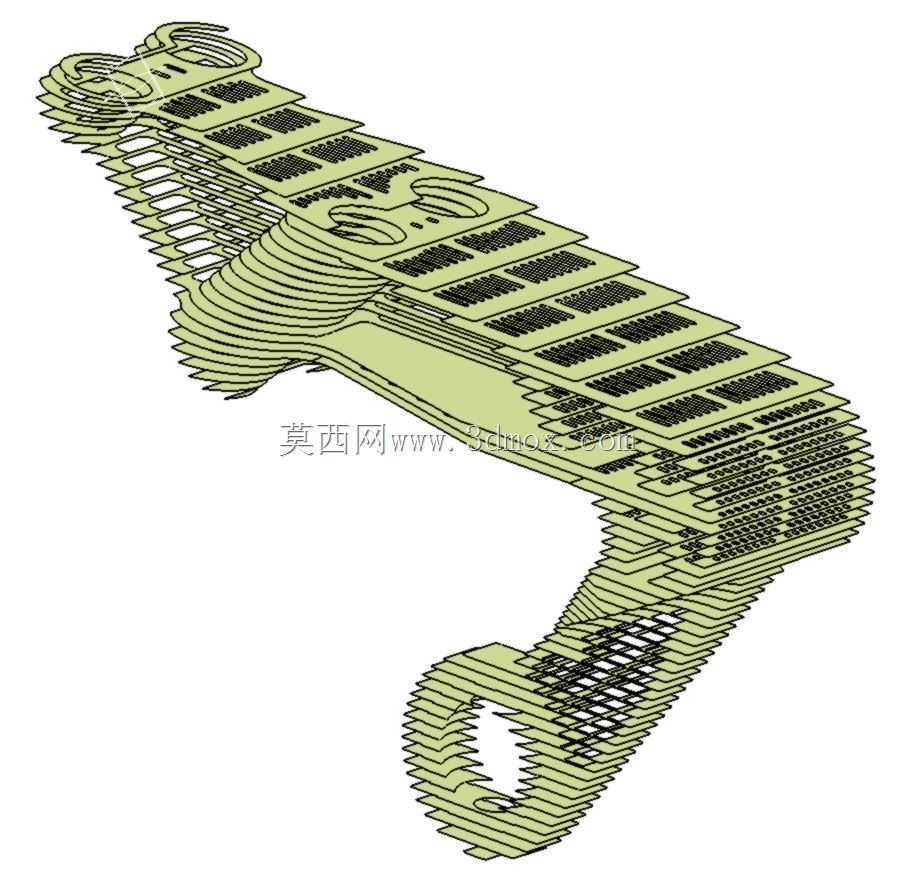

该结构为航空机载设备配套的轴承承载支撑件,主要应用于飞机飞控系统、起落架收放机构或机载作动装置的铰接点位,承担转轴定位、载荷传递与工况力分流的核心作用,在飞行过程中需持续承受交变气动载荷、机构往复运动冲击力以及机身振动带来的复合作用力,对结构可靠性、重量控制与疲劳寿命有极高要求。设计阶段优先采用拓扑优化思路完成构型迭代,以安装边界的固定约束、轴承孔位的额定载荷为输入条件,在满足静强度、刚度与疲劳安全系数的前提下,逐步剔除非受力区域的冗余材料,最终形成的镂空式筋条构型完全贴合主应力迹线走向,既避免了传统实心支架的材料浪费,也能让每一处结构材料都参与载荷传递,实测单件重量控制在0.34公斤,相比同载荷等级的传统铣削支架减重超过40%,完全匹配航空装备对构件重量的严苛管控要求。结构整体采用斜向主承力臂+环形轴承座的布局形式,下端设置多组安装固定面,可通过螺栓与机身基体或设备安装座刚性连接,安装面的平面度、孔位同轴度公差均按航空级加工要求设定,保证装配后无附加安装应力;上端的环形轴承座内孔可适配标准规格的滚动轴承或滑动衬套,孔位周边做了局部加厚处理,抵消轴承压装、转轴转动带来的局部接触应力,避免长期使用后出现孔位失圆、磨损超差的问题。从受力仿真云图可以看到,结构的高应力区域主要集中在承力臂与轴承座的过渡圆角处、安装孔位的边缘位置,设计时针对这些区域做了圆弧过渡优化,消除直角带来的应力集中风险,低应力区域则通过镂空挖槽进一步削减重量,整体应力分布均匀,无明显的应力突变点位,在额定载荷下的最大变形量控制在微米级,完全满足轴承运转对支撑刚度的要求,不会因支撑变形导致轴承卡滞、转轴偏磨的问题。这类支架在实际装配时,需先确认安装基面的平面度符合要求,按照对角顺序逐步拧紧安装螺栓,保证各连接点位受力均匀,轴承压装时需采用专用工装沿轴承座端面均匀施力,禁止直接敲击轴承外圈造成座孔变形;日常维护中可通过孔位磨损检测、筋条外观探伤判断结构状态,由于构型完全贴合受力路径,正常工况下的疲劳寿命可覆盖整机全生命周期的使用需求,无需定期更换。
