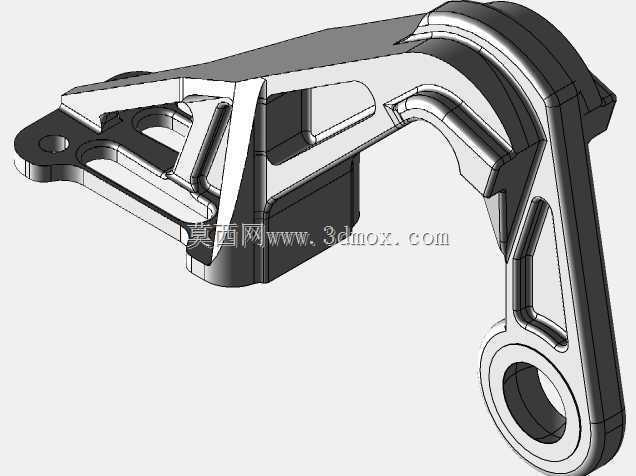

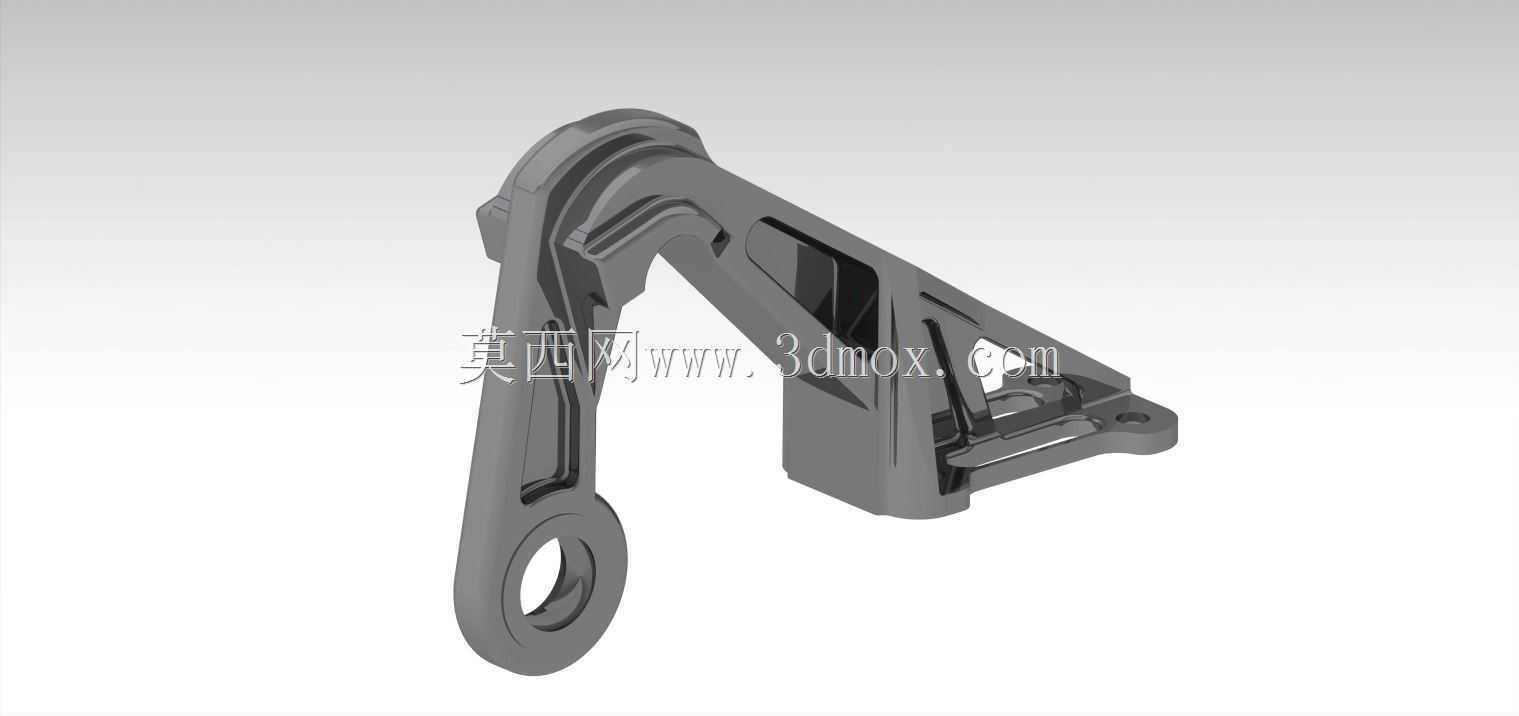

航空轻量化飞机轴承支撑支架结构设计

　　在航空飞行器的起落架系统中，轴承支架是连接起落架转动副与机身承力结构的核心传力部件，其性能直接决定了起落架收放动作的可靠性与极端工况下的结构安全裕度。这款轴承支架在设计阶段就围绕航空部件的严苛要求展开，首先从安装边界入手，支架下端的环形轴承安装位需要匹配对应规格的航空关节轴承，内孔预留了轴承压装的公差带，孔壁周边设计了均匀分布的注油通道与限位卡槽，避免轴承在高频振动、交变载荷下出现窜动、偏磨的问题。支架上端的两个平行安装耳片，孔位同轴度控制在0.02mm以内，能够通过高强度铰制孔螺栓与机身承力框精准对接，安装面预留了0.1mm的修磨余量，方便装配阶段根据实际机身框的形位公差做配磨调整，保证结合面的接触面积不低于85%，避免局部应力集中。

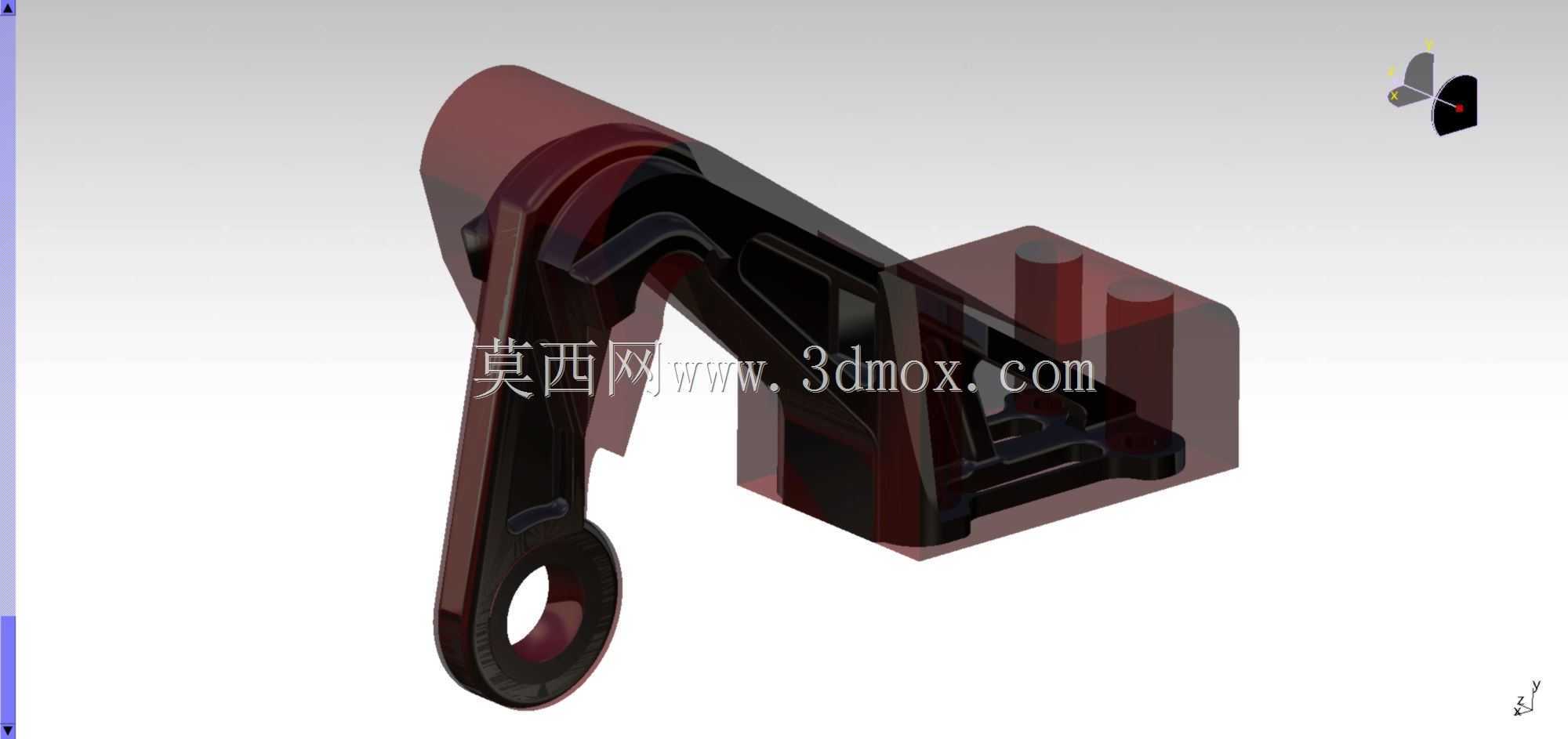

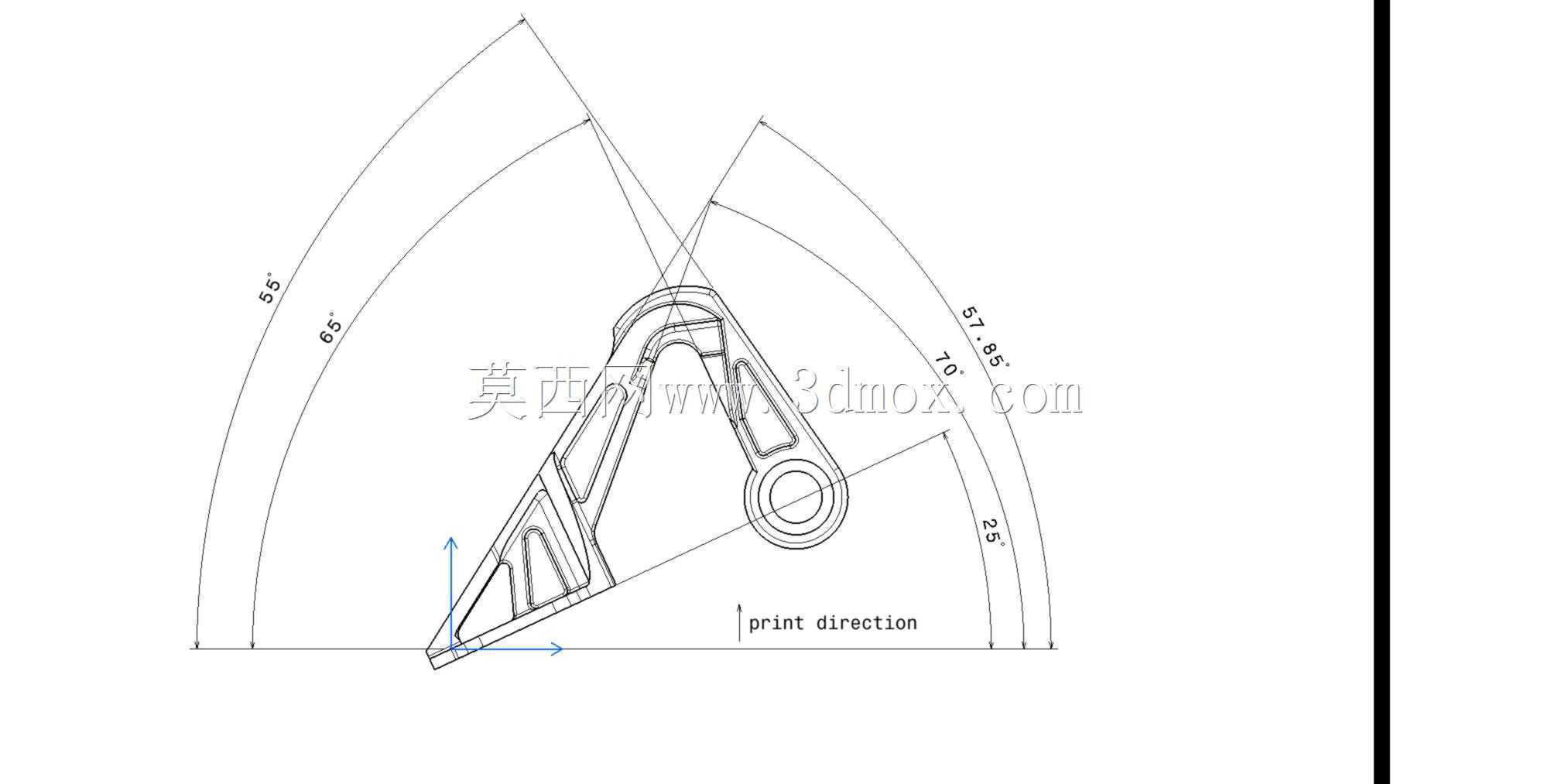

　　从结构受力逻辑来看，这款支架需要传递三个方向的载荷：飞机着陆瞬间的垂直冲击载荷、地面滑跑阶段的侧向交变载荷、以及起落架收放过程中的扭转力矩，因此在拓扑优化阶段，设计人员先基于给定的设计空间做了材料去除仿真，将非承力区域的材料尽可能掏空，最终形成了带渐变加强筋的斜向承力梁结构，筋条的走向完全贴合主应力迹线方向，既避免了材料冗余带来的重量增加，又保证了主传力路径上的材料连续无突变。整个支架最终重量控制在268克，相比同载荷等级的传统实心铸钢支架减重超过40%，完全符合航空部件轻量化的设计要求。

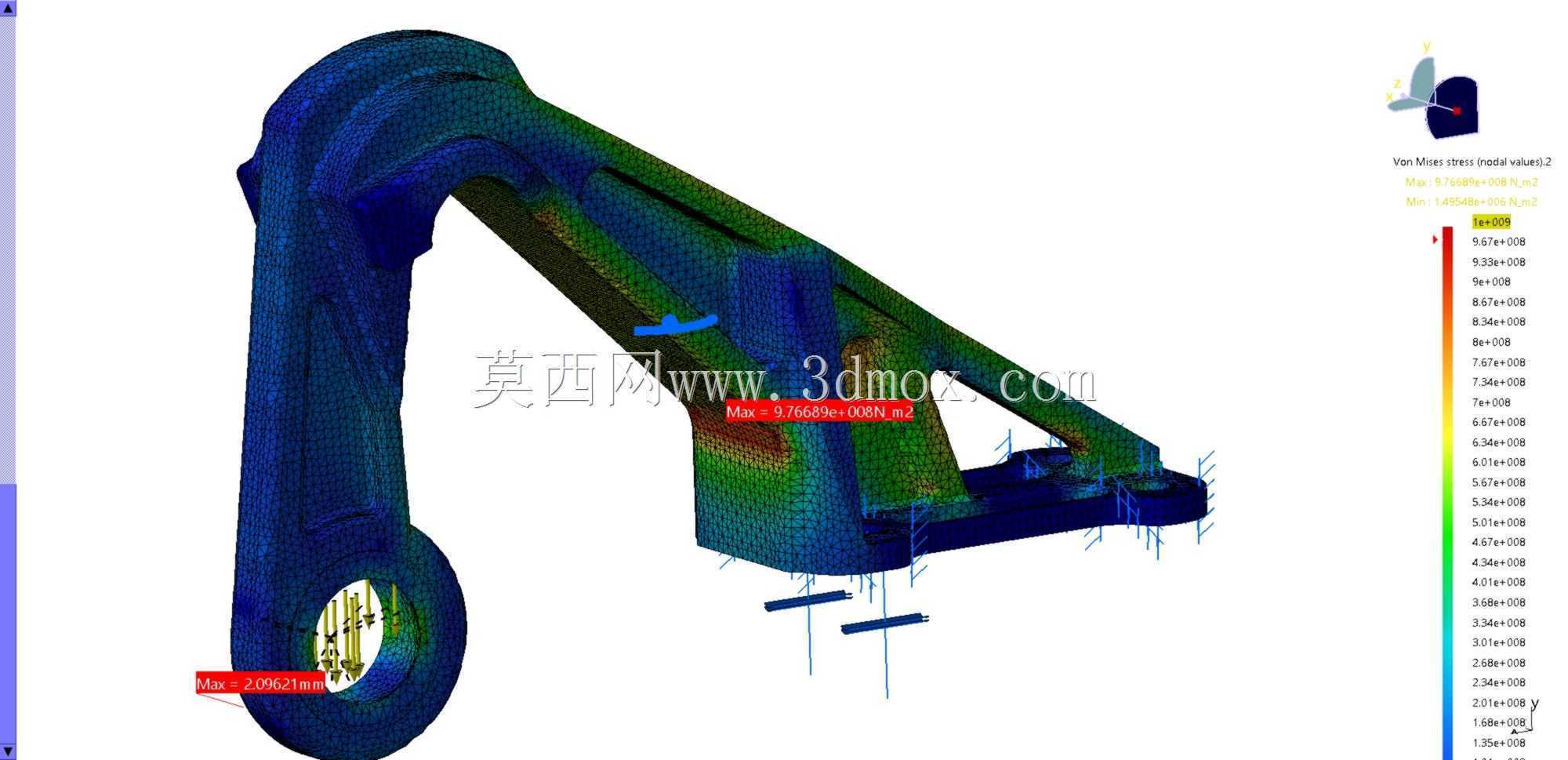

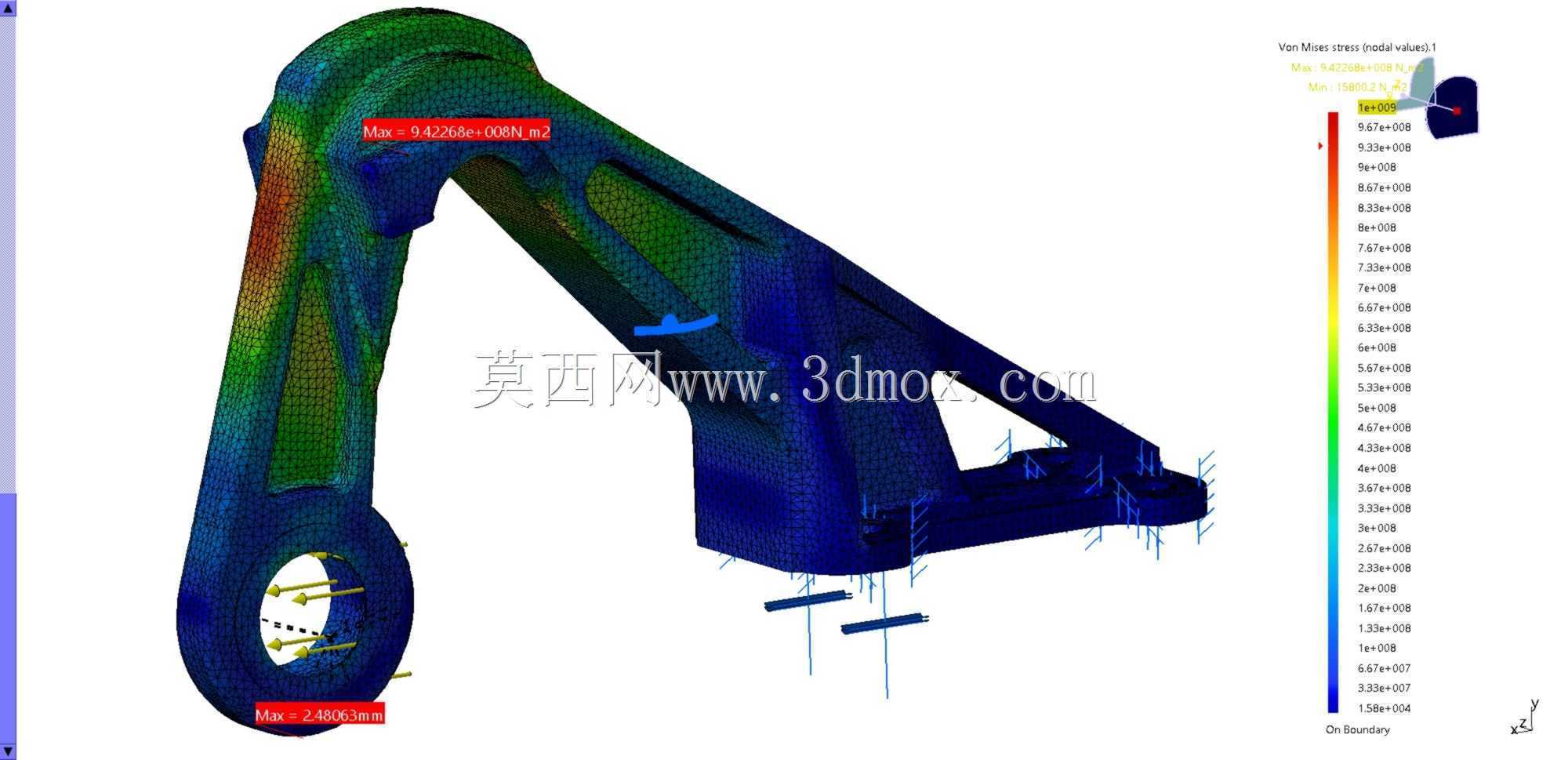

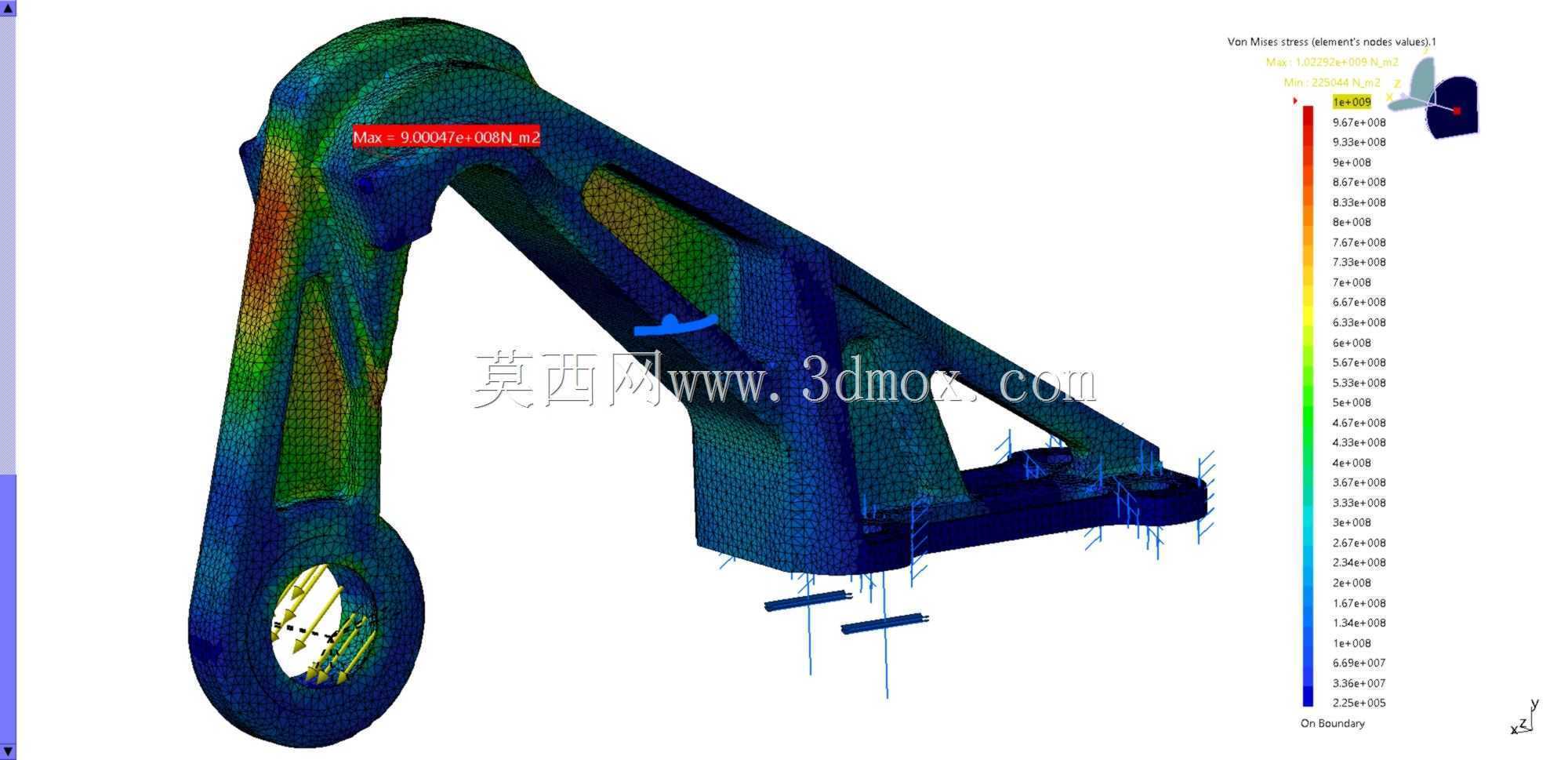

　　在细节设计上，支架所有的棱边都做了R2以上的圆角过渡，避免尖锐边角带来的应力集中问题，尤其是轴承安装孔与主承力梁的衔接位置，采用了渐变式的圆弧过渡，将局部应力峰值降低了32%。表面处理预留了阳极氧化的工艺余量，能够适应高空低温、高湿、盐雾的复杂使用环境，避免长期使用过程中出现腐蚀失效。从有限元仿真的应力云图可以看到，支架在承受最大着陆冲击载荷时，最大应力出现在斜梁与上端安装耳的衔接位置，应力值远低于所选航空铝合金的屈服强度，安全系数达到2.8以上，满足航空结构件的强度设计规范；而位移变形量最大的位置在下端轴承孔的边缘，最大变形量仅为0.04mm，不会影响轴承的正常转动与配合精度。

　　实际应用场景中，这类支架不仅用于固定翼飞机的主起落架转动副，也可适配小型通用航空器、无人机的起落架支撑结构，安装时需要先将轴承压入下端孔位，通过卡簧固定轴承轴向位置，再将上端耳片与机身承力结构对接，按照规定的扭矩顺序拧紧连接螺栓，装配完成后需要检查轴承的转动灵活性，确保支架在全行程收放过程中无卡滞、无干涉。在日常维护场景中，地勤人员可通过支架上预留的注油嘴定期向轴承位置补充航空润滑脂，检查支架表面是否出现裂纹、变形等损伤，及时更换达到使用寿命的部件，保障飞行安全。设计过程中还充分考虑了加工工艺性，整个支架可通过五轴数控加工中心一次装夹完成主要型面的加工，减少了多次装夹带来的形位公差误差，加工完成后通过三坐标测量仪检测关键孔位的尺寸精度与形位公差，确保每一件产品都符合装配要求。
