轻量化火箭硬件连接支架结构设计

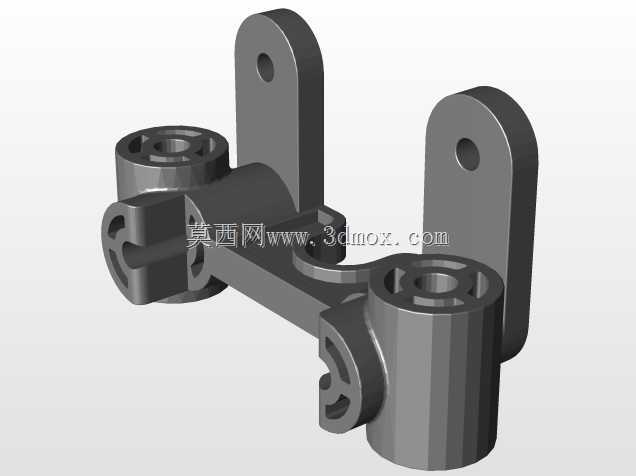

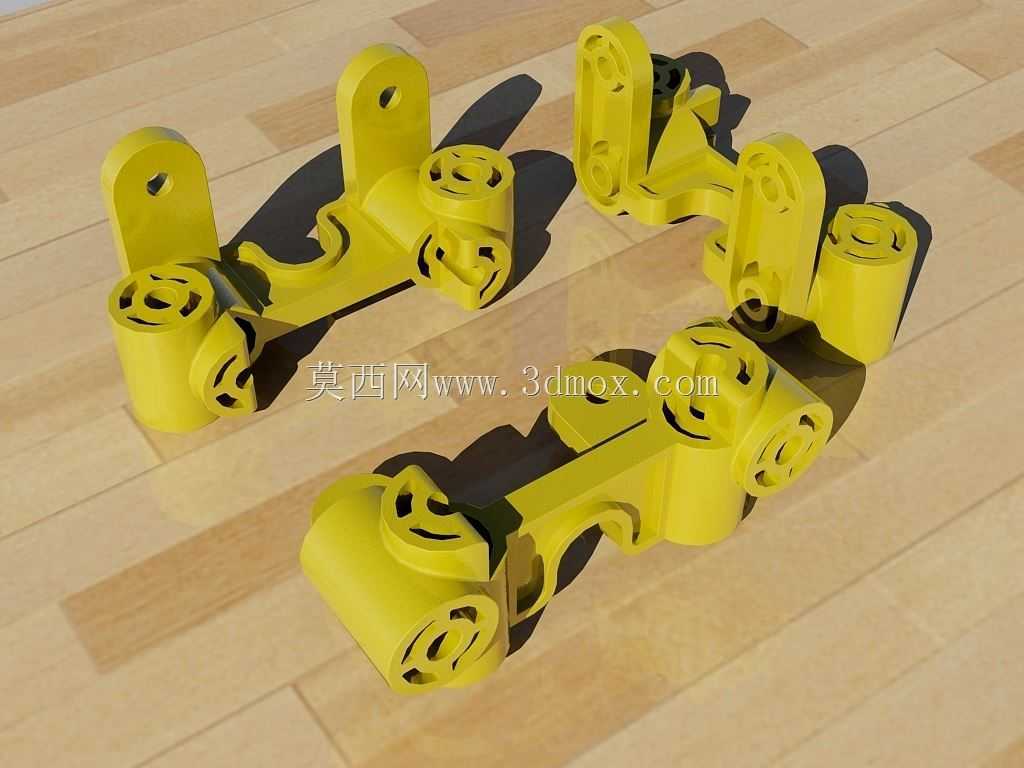

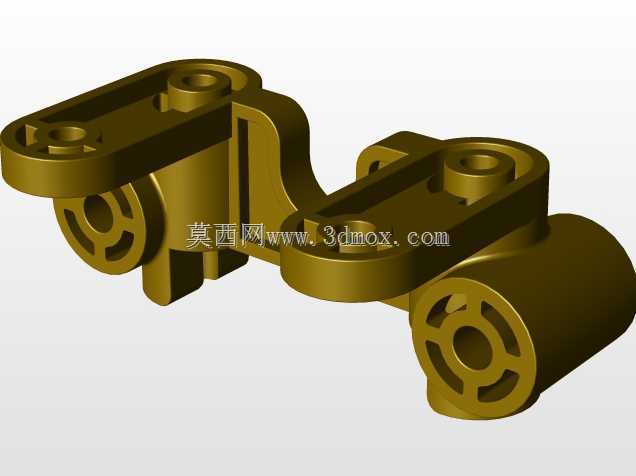

这款支架属于航天火箭配套的连接承重构件，主要应用于箭体内部管线、小型功能模块的铰接固定场景，在火箭飞行过程中需要承受发射阶段的冲击载荷、飞行段的振动载荷，同时要满足严苛的轻量化要求，尽可能降低结构自重对箭体载荷能力的占用。从结构设计来看，整体采用对称式铰接布局，两端设置带安装孔的耳片结构，耳片开孔为标准铰接通孔，可配合销轴实现与相邻构件的转动连接，适配箭体内部构件在飞行工况下的微小形变位移，避免硬连接带来的应力集中问题。中间连接臂采用镂空式减重设计，在不降低整体结构强度的前提下，去除了非受力区域的多余材料，将整体重量控制在极低水平，镂空区域的过渡位置全部做了圆弧倒角处理，可有效分散载荷传递路径上的应力，避免尖角位置出现应力断裂风险。端部的卷边筒状结构是与配套构件的插接配合位，筒壁同样开设了多组异形镂空槽，一方面进一步降低结构自重，另一方面可在插接装配时提供一定的形变余量，降低装配难度，同时在承受冲击载荷时能通过微小形变吸收部分冲击能量，提升结构的抗冲击性能。安装边界方面，两端耳片的安装孔同轴度公差控制在较高精度范围内，可保证铰接转动过程无卡滞，中间连接臂的截面尺寸经过多轮拓扑优化，在给定的安装空间内实现了承重能力与自重的最优平衡，整体结构无突出的尖锐棱角，所有棱边都做了倒钝处理，既避免装配过程中划伤操作人员，也能减少飞行过程中尖锐位置的应力集中。这类支架在设计过程中需要反复校核不同工况下的载荷受力，包括发射瞬间的纵向过载、飞行过程中的横向振动载荷、级间分离时的冲击载荷，确保每一处结构的强度都留有足够的安全余量，同时要严格控制整体体积，适配箭体内部紧凑的安装空间，不会与周边管线、其他构件产生装配干涉。从实际使用角度出发，这类支架通常采用高强度轻质合金加工成型，表面做阳极氧化处理提升耐磨与抗腐蚀性能，铰接配合面需要达到相应的表面粗糙度要求，保证铰接转动的顺畅度，同时减少长期振动工况下的磨损量，提升构件的使用寿命。
