航模动力用双叶铝合金螺旋桨结构设计

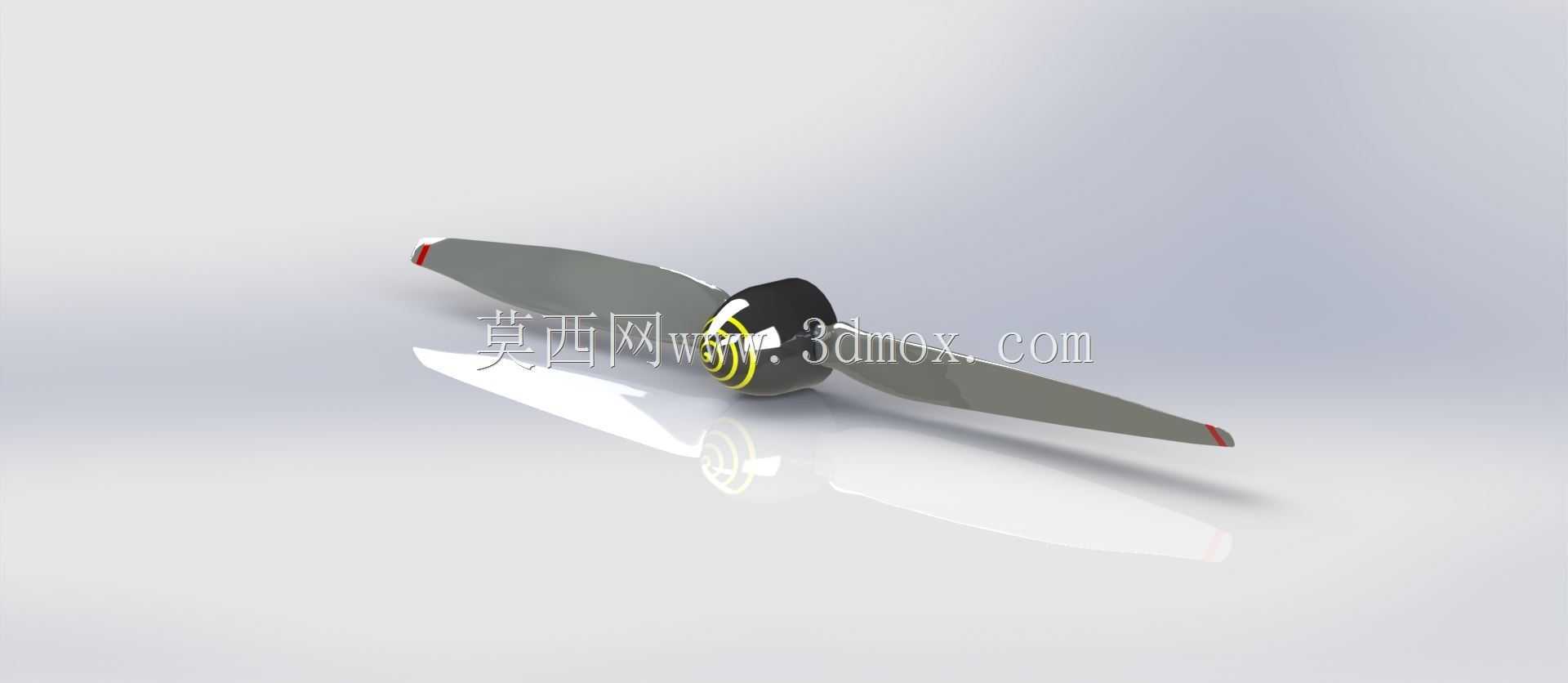

这款双叶螺旋桨主要面向小型固定翼航模、轻载小型无人机动力系统使用，也可适配部分小型风冷动力设备的风冷散热送风场景，核心作用是将动力轴输出的旋转扭矩转化为轴向推力，为载体提供前进动力或是定向送风气流。从结构设计来看，桨叶采用对称翼型截面设计，沿展向方向弦长逐步收窄，翼型安装角从根部到梢部呈线性递减，能够在额定转速范围内保证不同展向位置的桨叶剖面均处于合理攻角区间，避免梢部气流过早失速，同时降低旋转过程中的诱导阻力，提升动力转化效率。桨毂部分采用同轴定位结构，中心设置标准规格的动力轴安装孔，孔位周边设计有防滑定位平面，可与动力输出轴的D型切面配合，传递扭矩过程中不会出现相对打滑，桨毂与桨叶过渡区域做了大圆角平滑处理，可分散高速旋转时的根部应力集中，避免长期交变载荷下出现桨根断裂问题。材质选用铝合金材质，相比传统塑料桨叶拥有更高的结构强度与抗形变能力，在高转速工况下桨叶形变量更小，动平衡稳定性更优，碰到轻微杂物撞击时也不容易出现碎裂问题，同时铝合金的表面阳极氧化处理可提升耐腐蚀性，适应户外复杂使用环境。安装边界方面，桨毂的轴向定位台阶尺寸适配常规22系列、28系列小型航模电机的安装端面，安装后桨叶旋转平面与电机端面平行度可控制在合理公差范围内，整体旋转直径适配1.2-1.8米翼展的固定翼航模安装空间，不会出现桨尖擦碰机身或机翼的问题。设计过程中重点平衡了推力与效率的关系，在保证额定拉力满足起飞需求的前提下，尽可能降低桨叶的转动惯量，减少动力启动时的电机负载，同时桨叶的梢部做了小角度切尖处理，可降低高速旋转时的翼尖涡流噪声，也能减少紊流对机身尾部安定面的气流干扰。每片桨叶的截面厚度从根部到梢部逐步减薄，根部厚度满足结构强度要求，梢部厚度较薄可降低空气摩擦阻力，整体重量控制在合理区间，不会给动力系统带来额外的负载负担。
