楔面自锁式防松垫圈结构设计

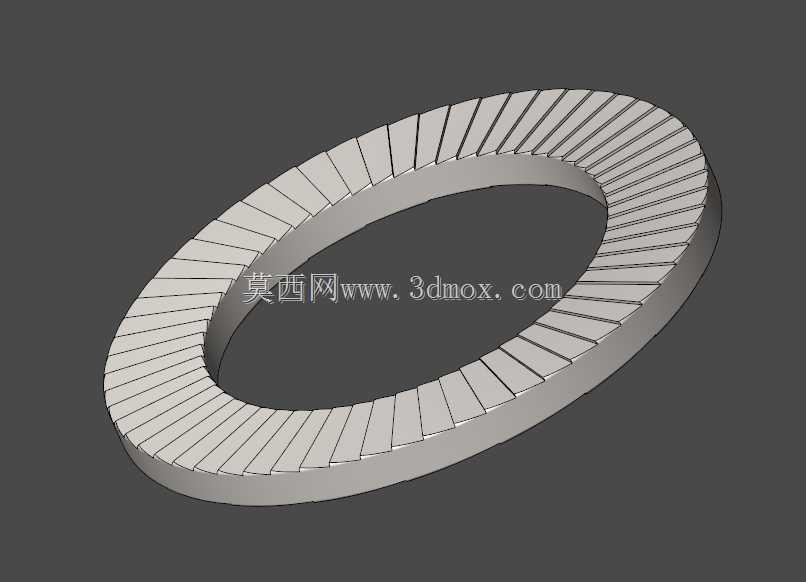

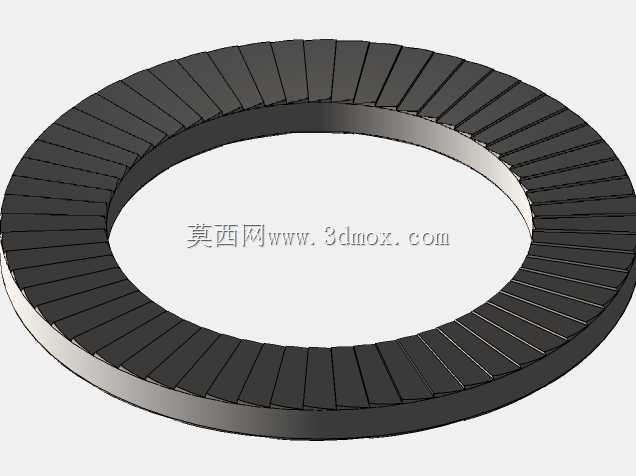

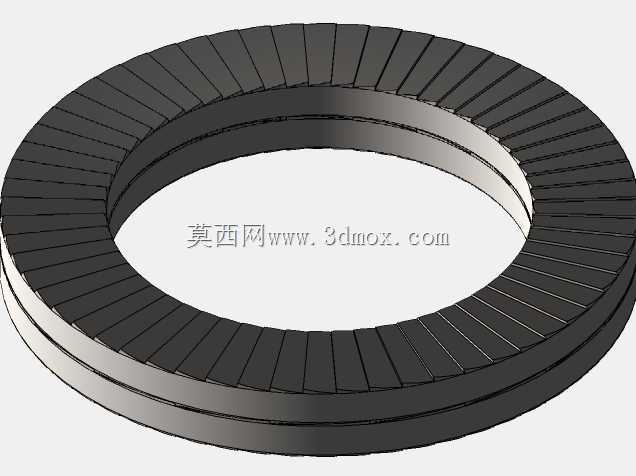

在重型振动设备、工程机械、轨道交通走行部这类长期承受交变冲击载荷的连接场景里，普通弹簧垫圈的防松失效一直是结构设计里的高频痛点——螺栓预紧力在持续振动下逐步衰减，轻则导致连接件错位异响，重则引发结构脱落的安全事故，这类楔面结构的防松垫圈正是为解决这一问题开发的连接件。从结构设计逻辑来看，这类垫圈采用成对配合使用的形式，两个垫圈的贴合面加工有同向排布的楔形齿，齿面升角大于对应规格螺栓的螺纹升角，当螺栓出现松动回转趋势时，两片垫圈贴合面的楔面会产生相对抬升的张力，这个张力会反向作用在螺栓连接副上，持续维持预紧力，不会像普通弹簧垫圈那样靠开口刃口刮擦接触面实现防松，也不会在反复拆装后出现弹性衰减的问题。建模过程中需要优先控制的是配合面的齿形参数，齿的排布沿整圈均匀分布，齿面的粗糙度要控制在合理区间，既要保证受载时楔面能顺畅产生相对位移实现张紧，又要避免齿面过于粗糙导致静摩擦系数过大，在正常安装时出现卡滞。安装边界上，这类垫圈对安装面的平面度有明确要求，支撑面不能有明显的焊渣、凸起或者倾斜，否则会导致垫圈受力不均，局部齿面提前压溃，影响防松效果；安装时要注意垫圈的方向，带楔形齿的两个面必须相对贴合，外侧的平整面分别抵接螺栓头和被连接件表面，不能装反，否则会完全失去防松能力。尺寸适配方面，该结构适配M16规格、螺距2mm的普通公制螺栓，垫圈的内径要比对应螺栓公称直径大0.5-1mm，保证安装时能顺利套入螺栓杆，外径尺寸要匹配对应螺栓的六角头对边尺寸，避免垫圈外径过大与周边结构产生干涉，厚度方向的尺寸要考虑螺栓的螺纹旋合长度，不能因为加装垫圈导致螺纹啮合扣数不足。实际应用中，这类垫圈不需要额外配合其他防松结构，比如防松胶、开口销，就能在高频振动的工况下维持长期的锁紧效果，拆装后可以重复使用，不会像尼龙锁紧螺母那样反复拆装后尼龙圈磨损失效，在矿山裂土器、重型卡车底盘、风电塔筒连接这类维护不便的场景下，能大幅降低连接件的巡检维护频次，减少因螺栓松动导致的非计划停机。建模时采用参数化驱动的方式搭建模型，调整螺栓规格参数时，垫圈的内径、外径、齿形数量、楔面升角都能同步更新，不需要重新绘制齿形，能大幅提升同系列不同规格产品的建模效率，齿形的阵列采用整周等距阵列，保证每个齿的受力均匀，不会出现局部应力集中的问题。
