四旋翼无人机机架轻量化结构设计

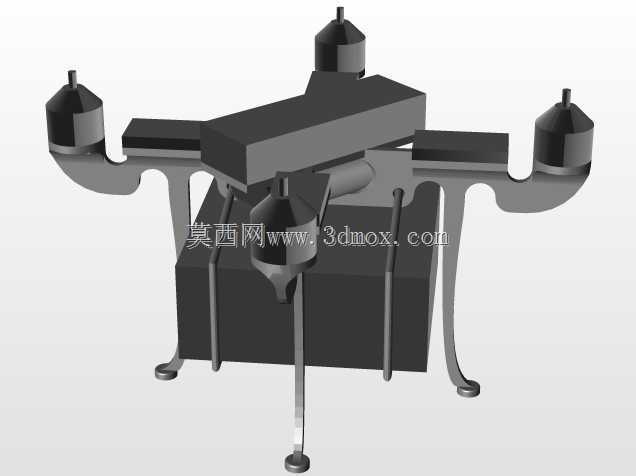

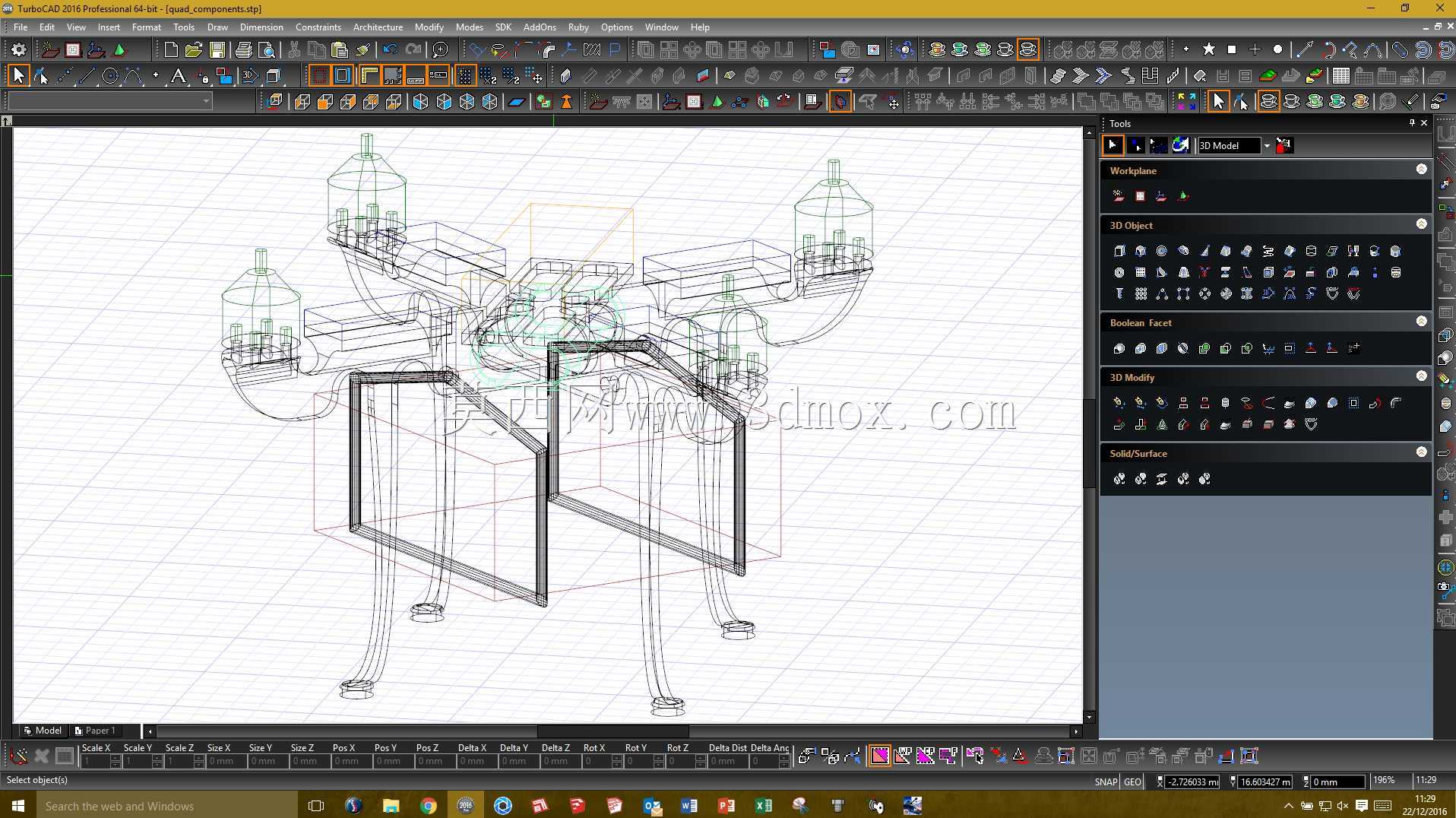

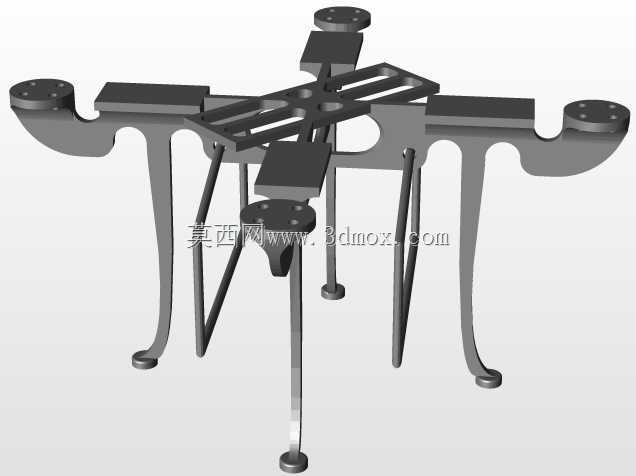

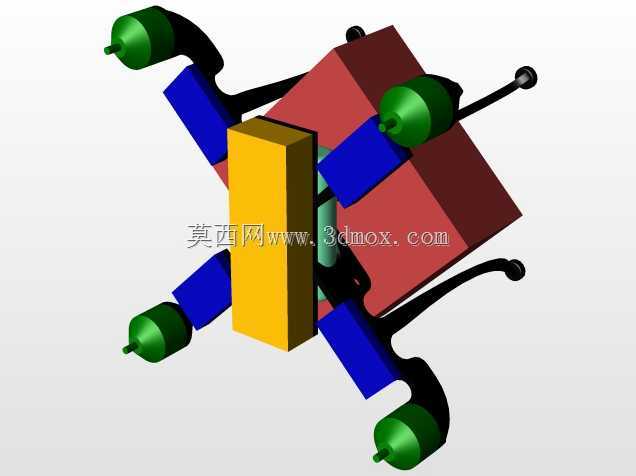

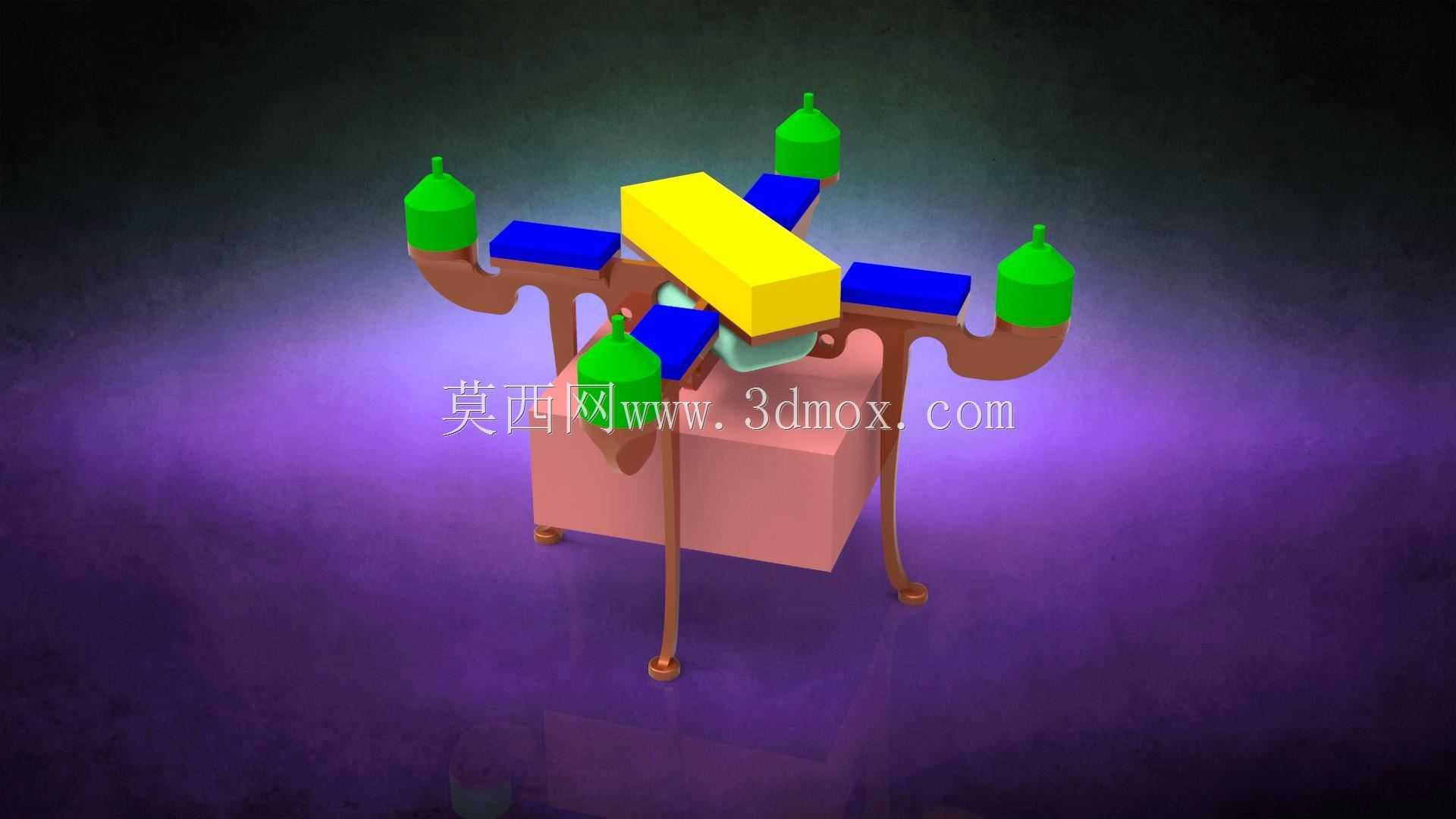

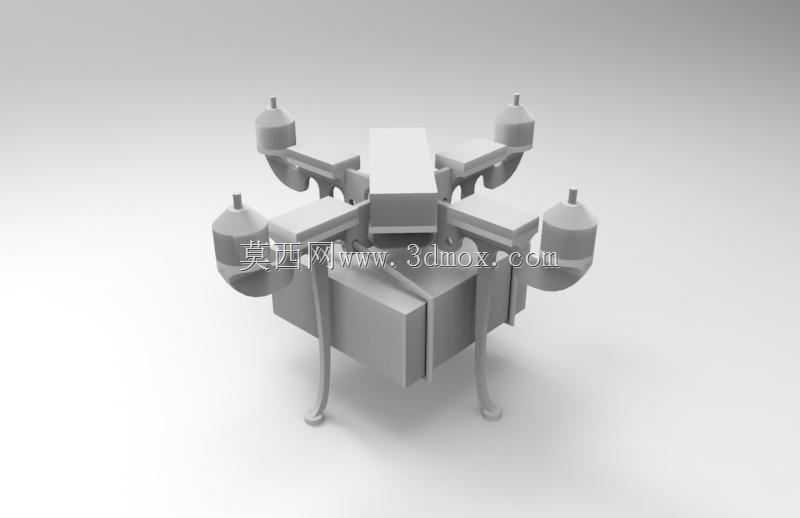

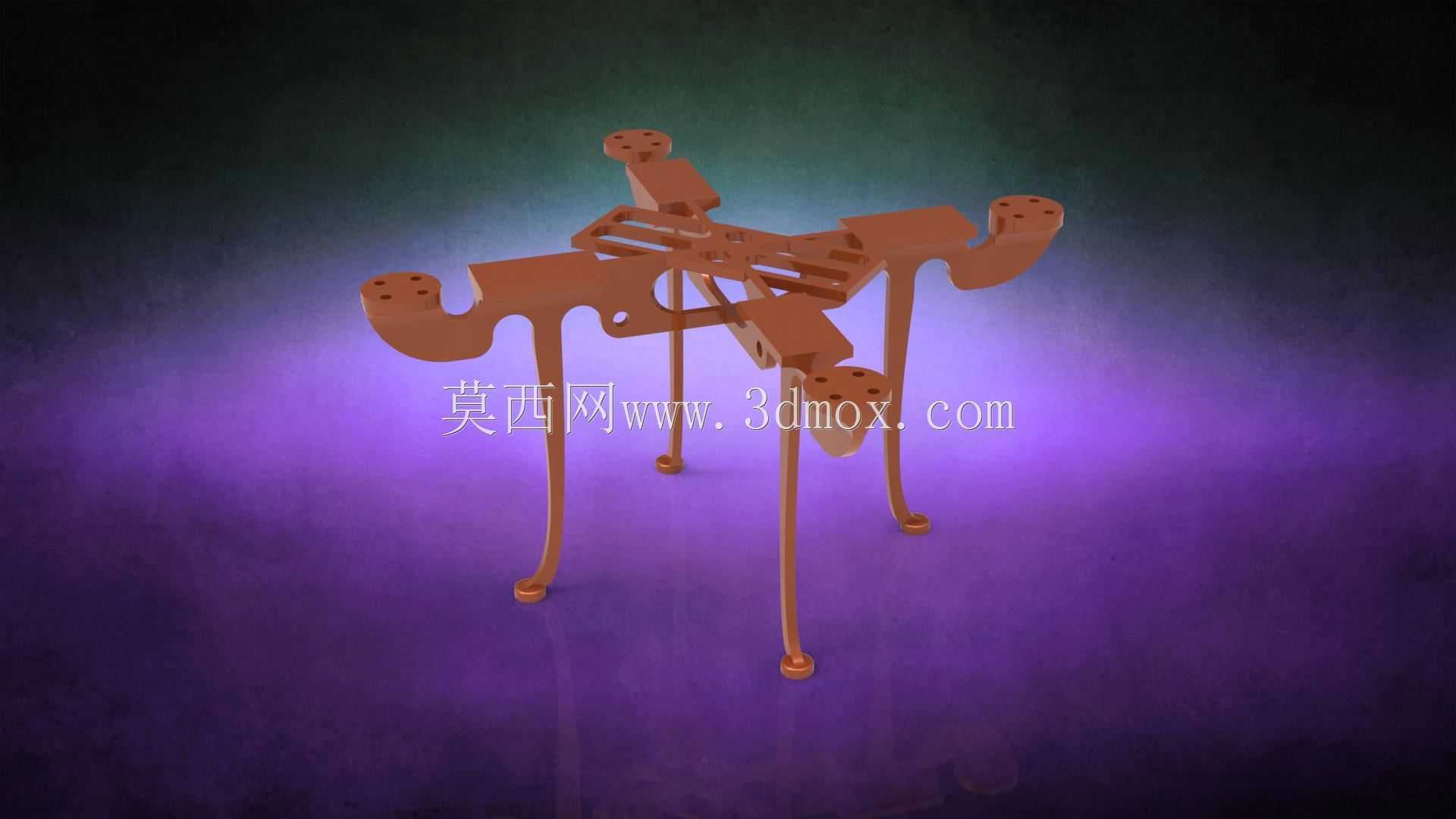

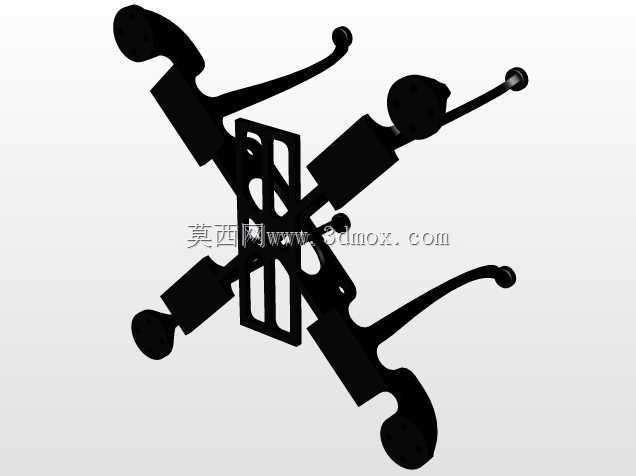

这款四旋翼机架结构针对小型航拍及轻负载作业场景设计，整体采用一体化镂空构型，在保证结构刚度的前提下尽可能削减非受力区域的材料冗余，适配3D打印快速成型工艺，可直接使用ABS耗材完成制作，无需额外的拼接工装。从安装边界来看，机臂末端预留的电机安装位采用对称式孔位布局，适配市面上主流的22系列无刷电机安装尺寸，中心板区域预留了飞控、电调、电池的分层安装空间，走线槽沿机臂内侧一体化成型，可避免飞行过程中线路外露产生的风阻干扰，同时降低线路被螺旋桨剐蹭的风险。起落架采用细长弧形支腿构型，支腿末端做了圆弧收头处理，既能够在降落时提供足够的缓冲形变空间，吸收硬着陆产生的冲击能量，又不会过多增加整机的正面风阻，支腿与中心板的连接位置做了局部加厚处理，可应对降落瞬间的集中应力，避免长期使用后出现连接位断裂的问题。设计过程中优先考虑了载荷传递路径，四个机臂的受力直接通过中心板的加强筋结构传导至整机重心位置，避免局部应力集中导致的结构形变，机臂上的镂空槽并非等宽开设，而是根据受力弯矩的分布调整槽宽，靠近中心板的受力较大区域镂空宽度更窄，保留更多材料承担弯矩，靠近电机端的受力较小区域镂空宽度更大，进一步削减无效重量。经实际核算，采用常规ABS材料打印完成后的整机机架重量可控制在14g以内，搭配250g级别的负载时，机架的形变量控制在航模飞行允许的范围内，不会因为结构形变导致飞控的姿态检测出现偏差。中心板上预留的多层安装位可兼容不同尺寸的飞控板与电池安装需求，用户可根据实际的载荷需求调整电池安装位置，以此调整整机的重心位置，适配不同的作业场景，无论是日常的航拍飞行，还是搭载小型传感器完成轻量级作业任务，该机架结构都能提供足够的结构支撑。
