拓扑优化六旋翼航拍无人机结构设计

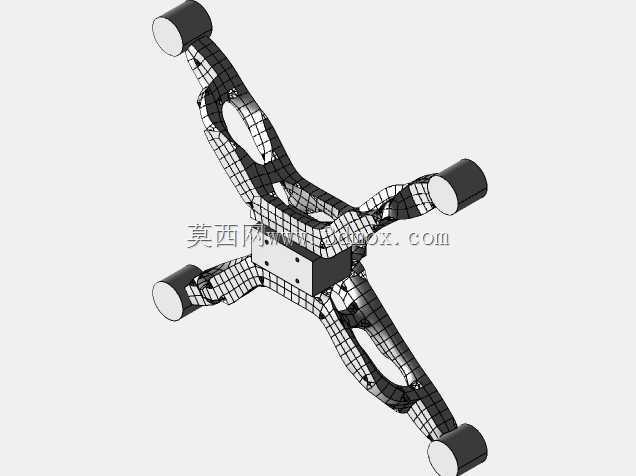

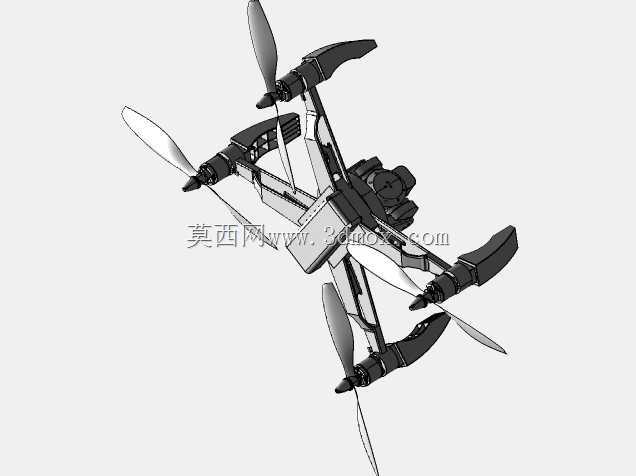

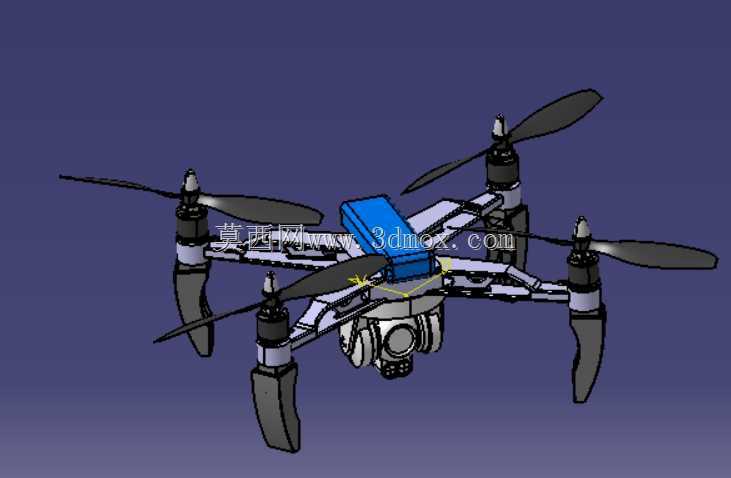

这套六旋翼无人机结构方案，核心围绕机架拓扑优化逻辑展开，适配低空航拍、小型载荷巡检类作业场景，日常可用于电力线路巡检、农林植保测绘、影视航拍取景等多种作业环境，能在常规风力条件下稳定悬停完成作业任务。设计阶段优先考虑机架受力路径的合理性，通过拓扑优化算法剔除非受力区域的冗余材料，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低机架自身重量，提升整机续航表现与载荷携带能力。机臂采用对称式辐射布局，六个旋翼安装位均匀分布在机架主体周边，相邻机臂夹角保持一致，保证飞行过程中旋翼产生的升力均匀作用在机架主体上，避免单侧受力过大引发的结构形变。机臂与中心主体的连接位置做了加强过渡处理，对应飞行过程中机臂承受的交变升力、机动飞行时的扭矩载荷，优化后的连接结构能有效分散应力集中点，减少长期飞行后的结构疲劳损伤。中心舱体预留了飞控系统、电池、航拍云台的安装空间，舱体内部设置了标准化安装凸台与走线槽位，方便不同规格的电子元件快速装配固定，舱体下部预留的云台安装接口，可适配主流的三轴增稳云台，保证航拍过程中画面的稳定性。起落架采用支脚式外扩布局，安装位置避开旋翼下方的气流扰动区域，同时保证起降过程中整机的支撑稳定性，支脚的高度预留了足够的云台防护空间，避免降落时云台与地面发生磕碰。整套结构的安装边界充分考虑了常用电子元件的尺寸规格，机臂长度适配对应尺寸的螺旋桨，保证旋翼转动时不会与相邻机臂、起落架发生干涉，中心舱的内部空间可容纳常规规格的锂聚合物电池与飞控模块，整体装配公差控制在合理范围内，各部件之间无多余的干涉区域。拓扑优化后的机架结构，在材料分布上完全贴合受力传递路径，非承力区域做了镂空减重处理，既不会影响结构整体的抗冲击能力，又能有效降低整机起飞重量，提升飞行时的机动响应速度，对于需要长时间滞空作业的场景，轻量化的机架结构能有效减少电池能耗，延长单次作业的滞空时长。
