带浮筒支架的小型四旋翼飞行装置结构设计

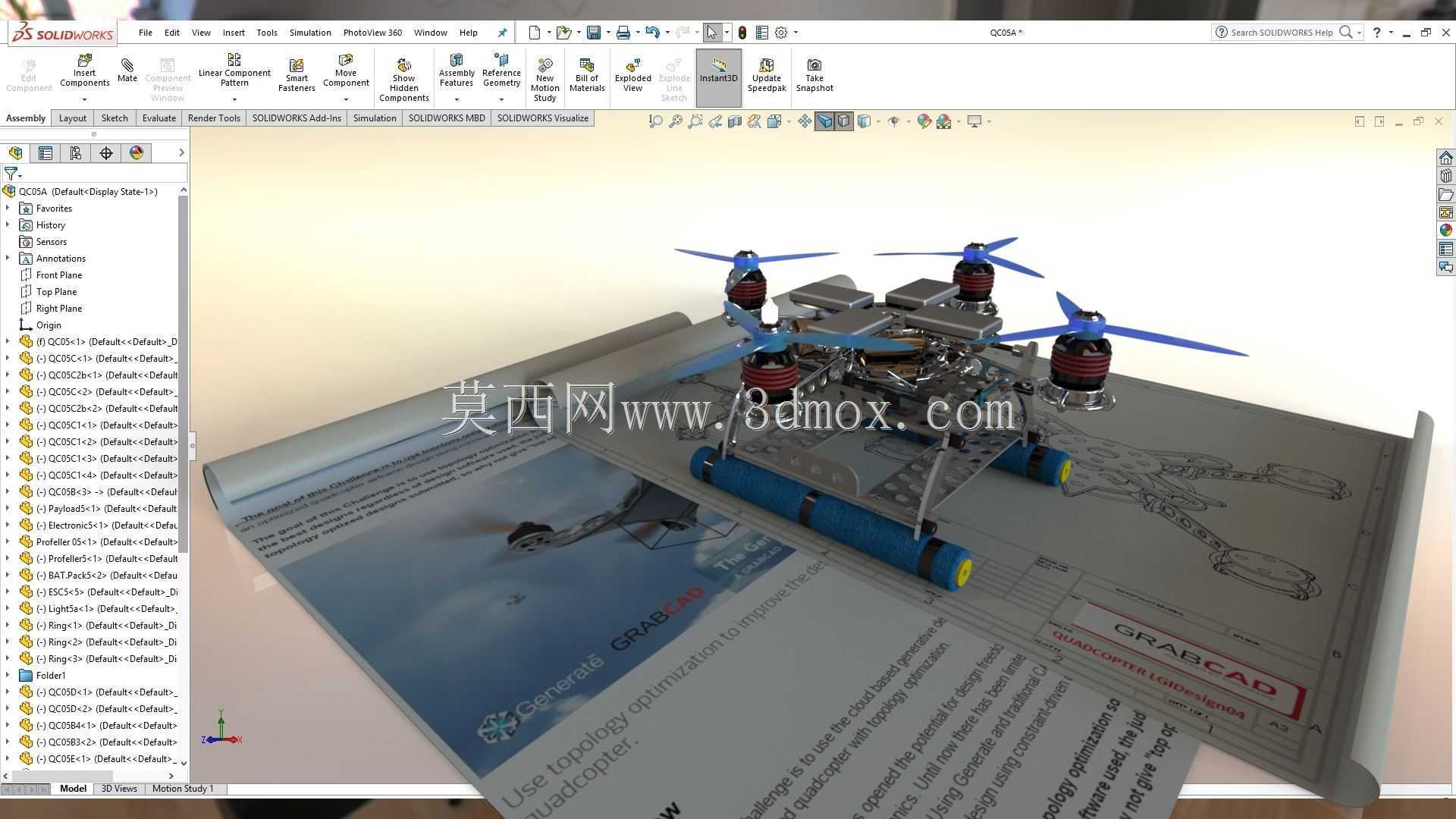

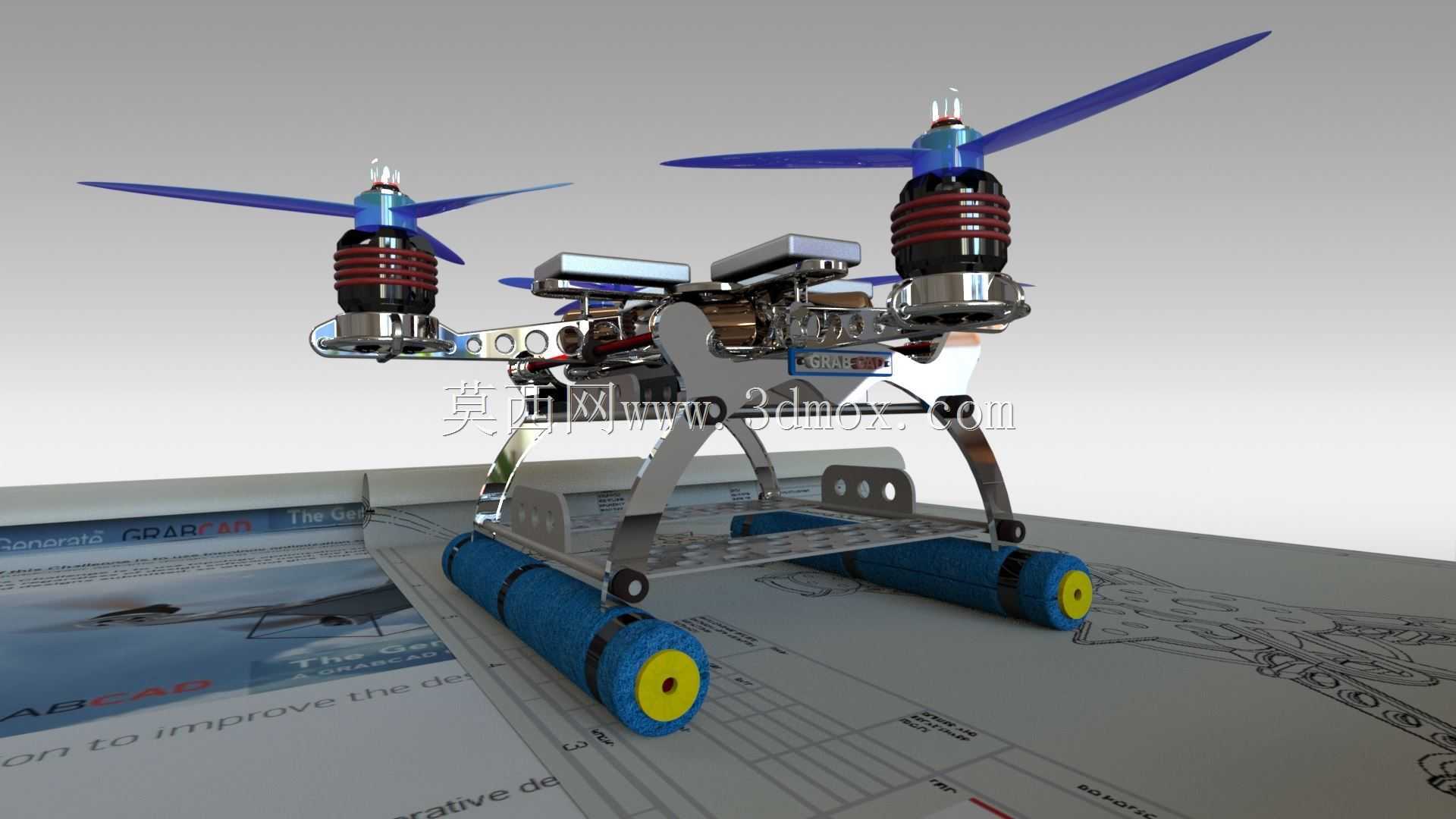

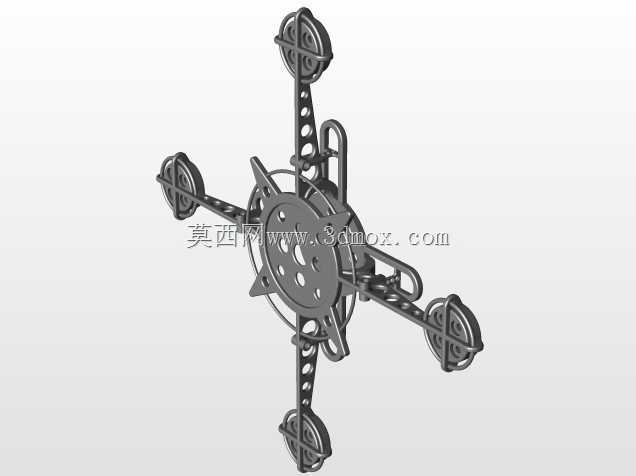

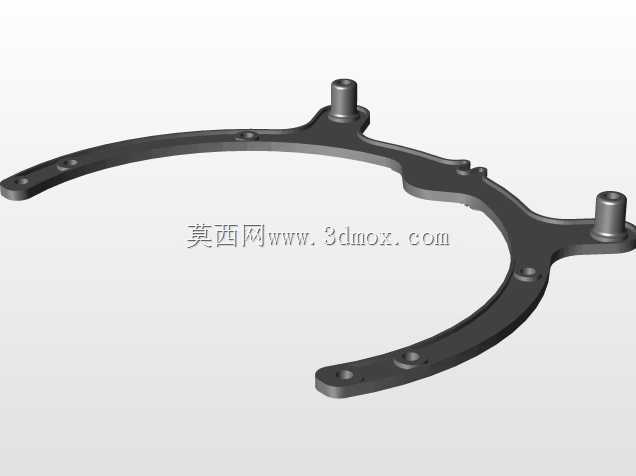

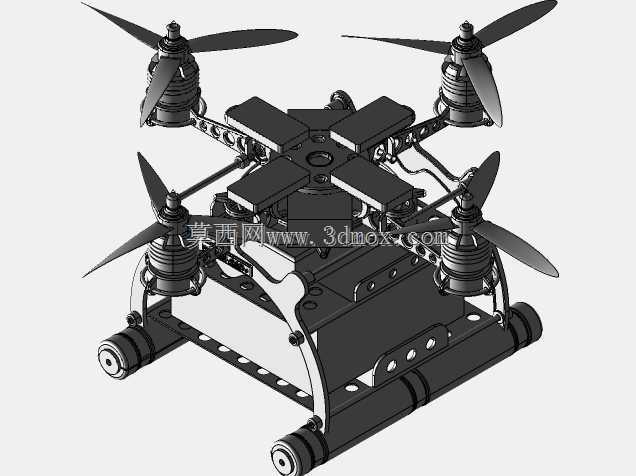

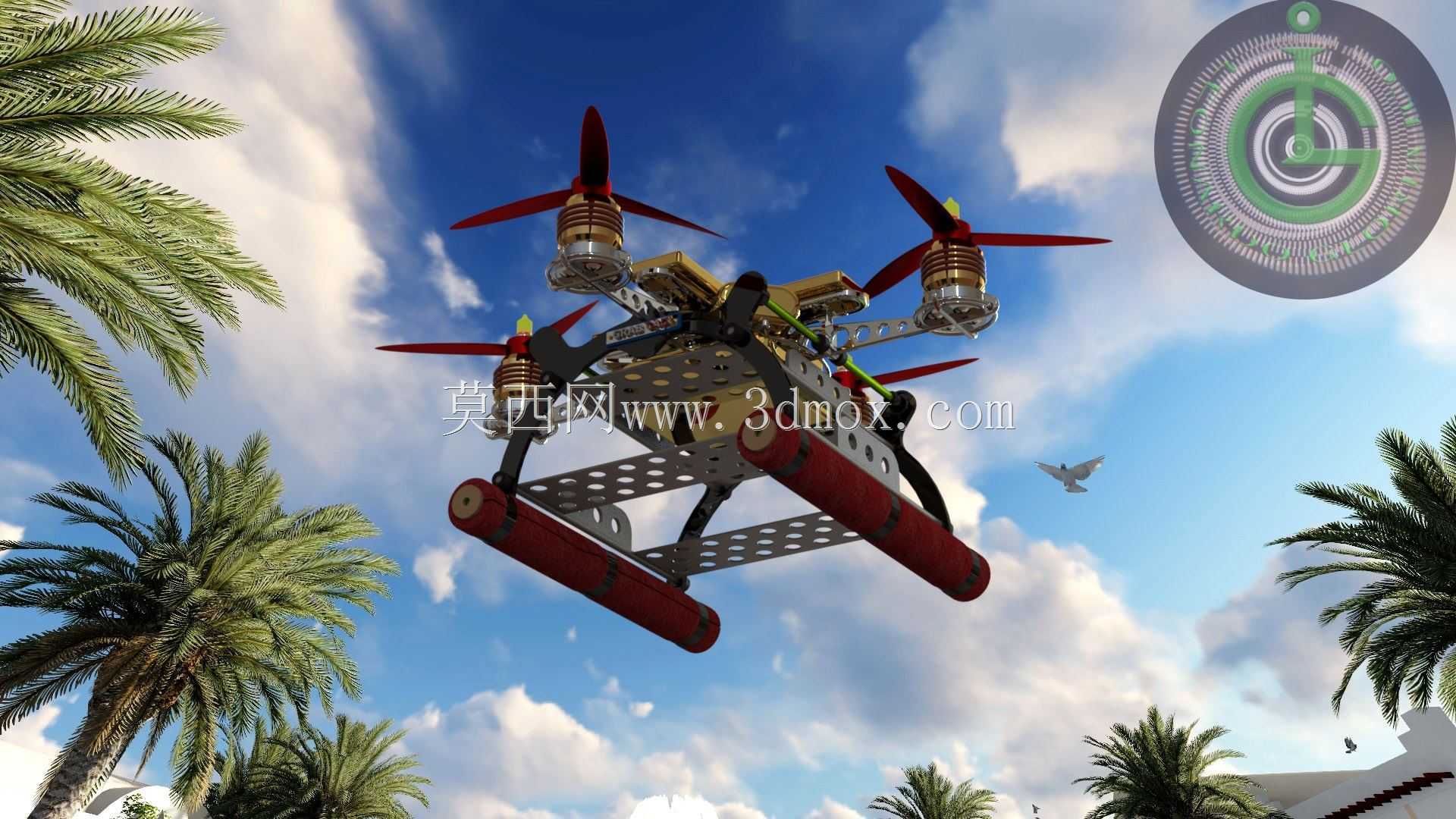

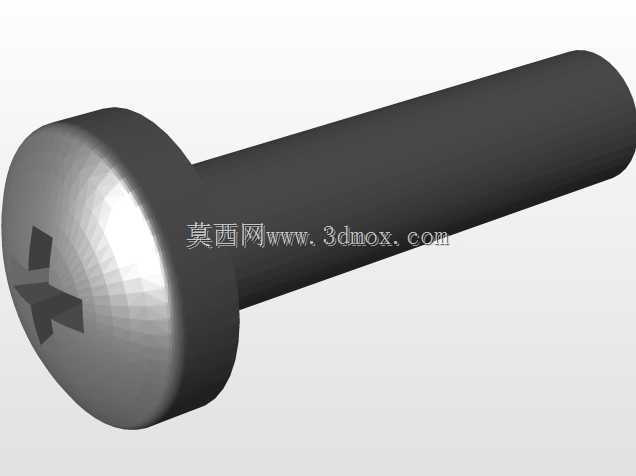

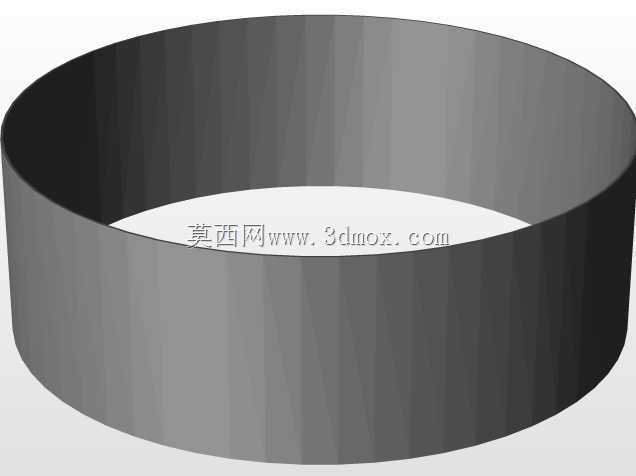

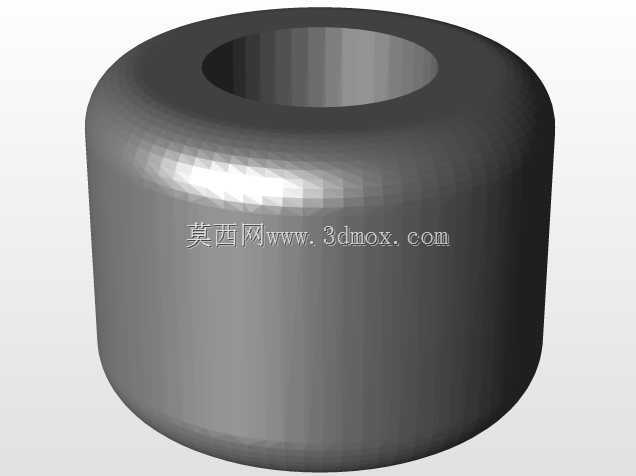

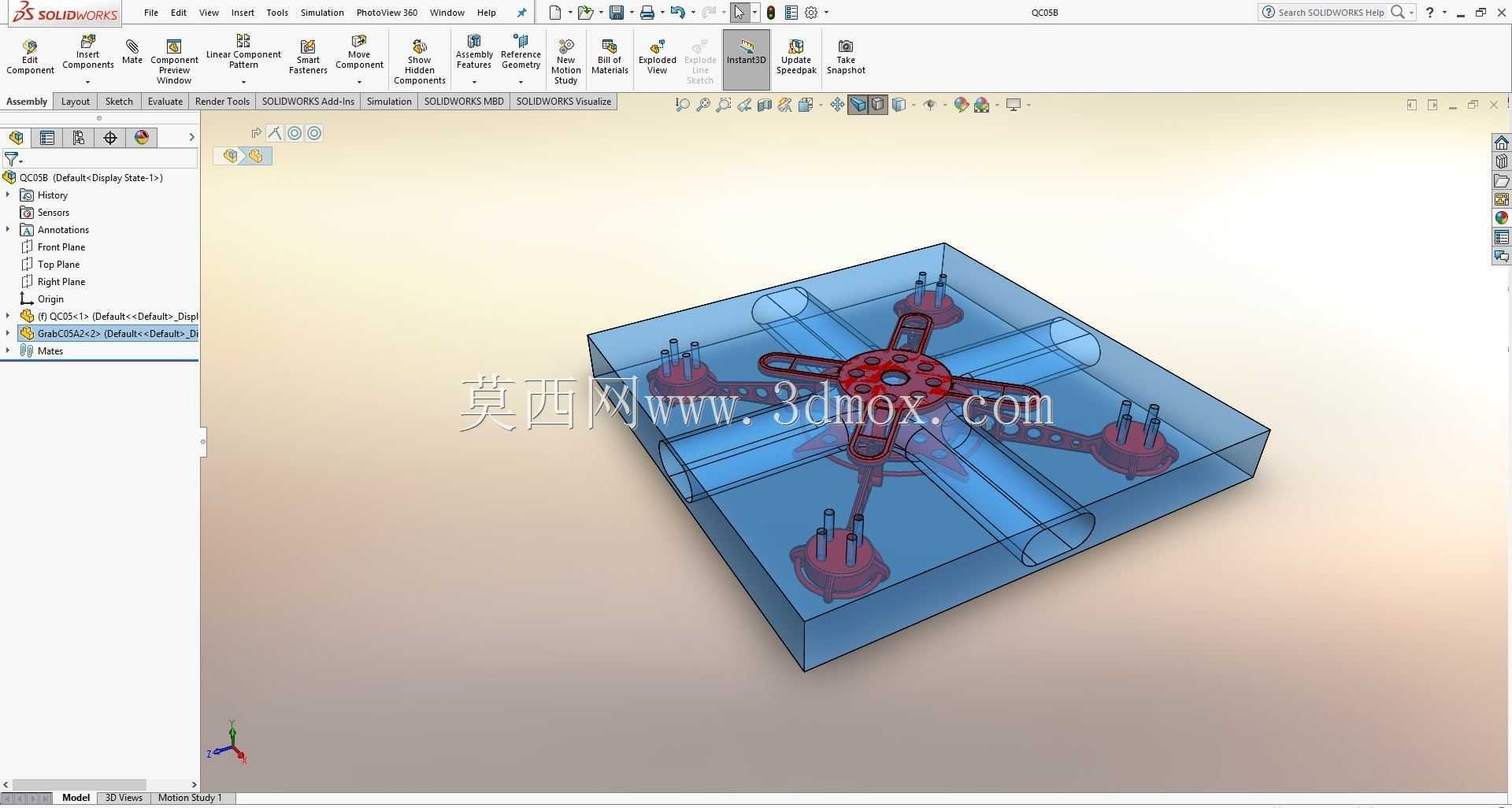

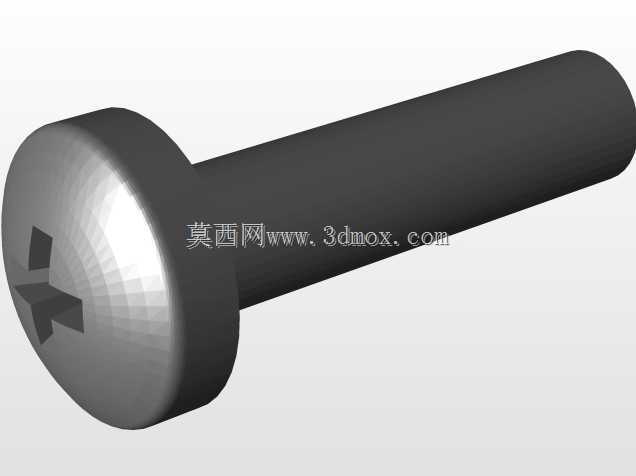

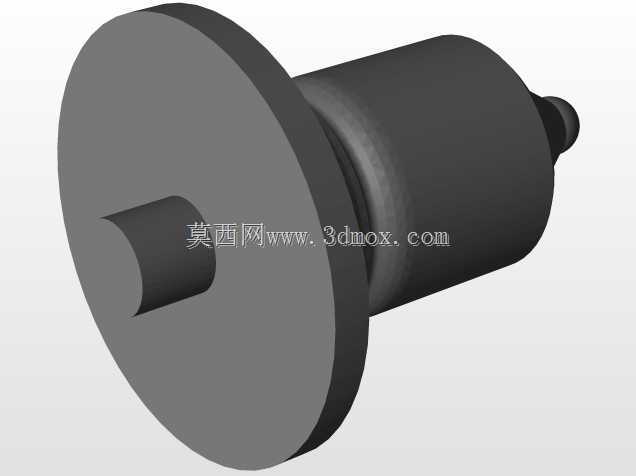

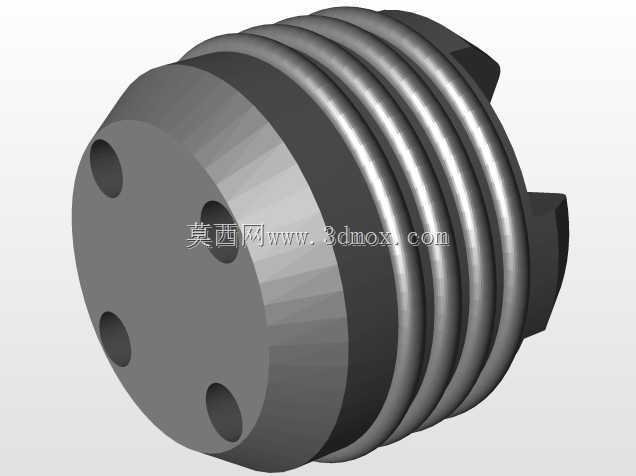

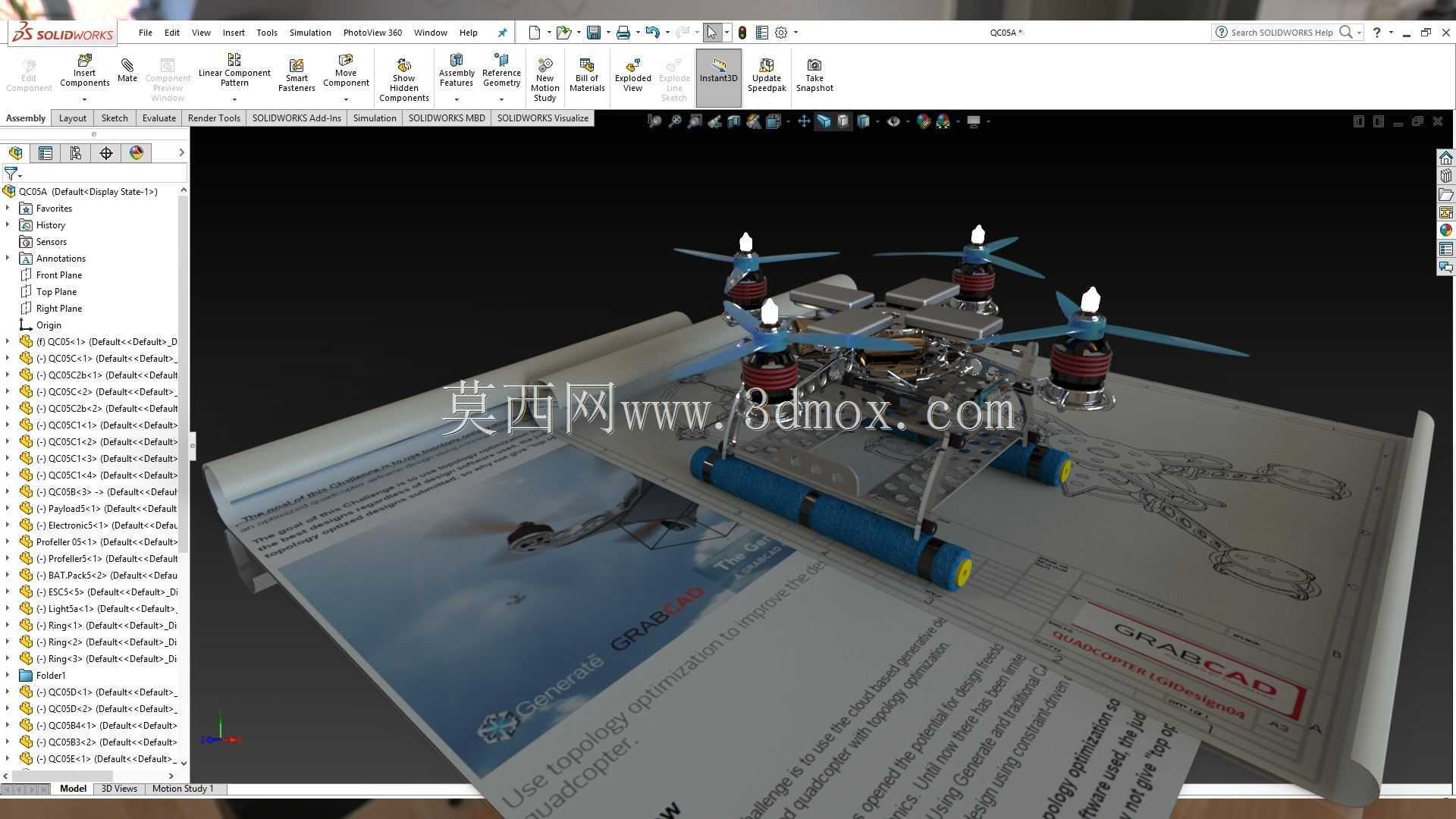

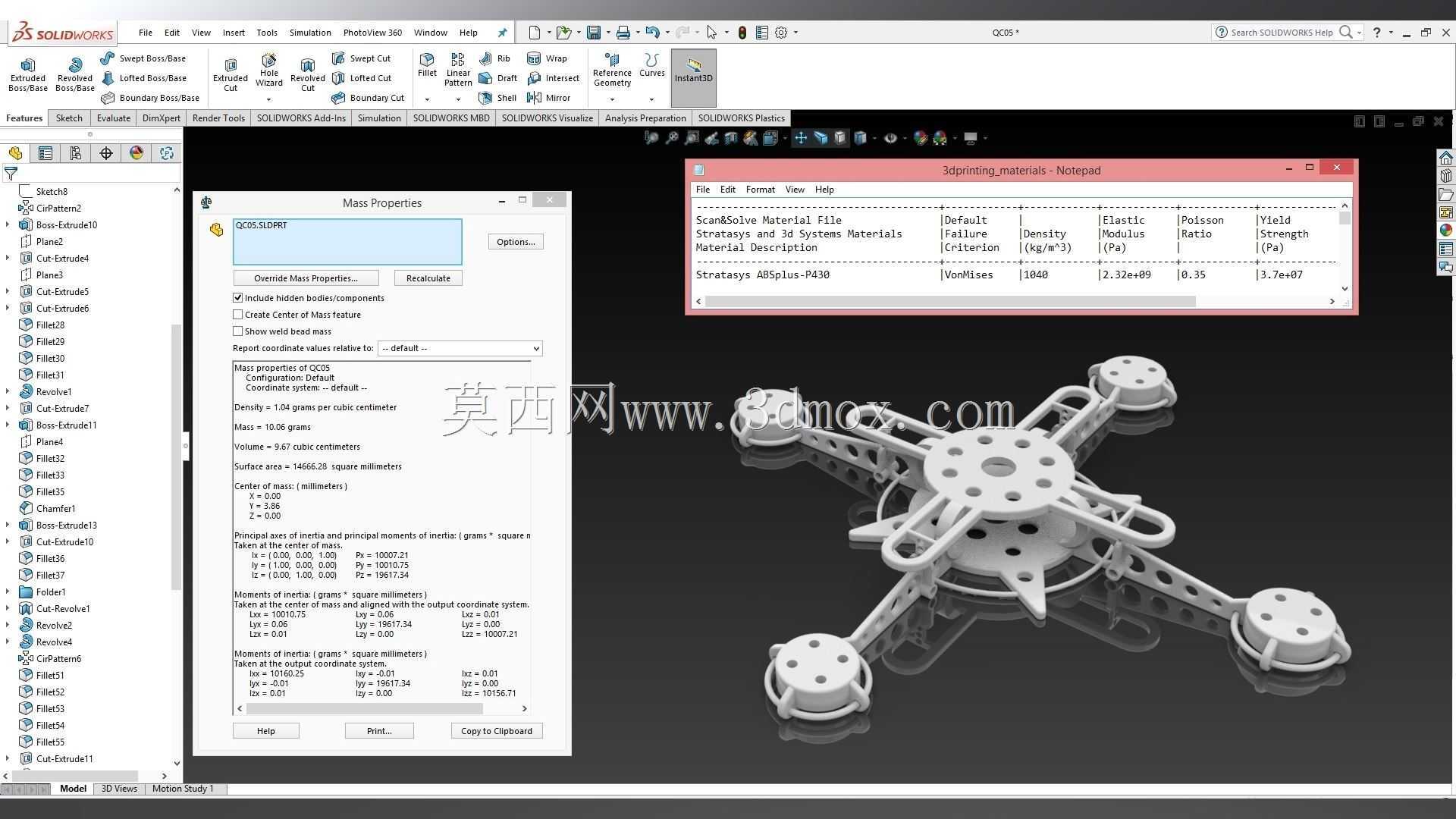

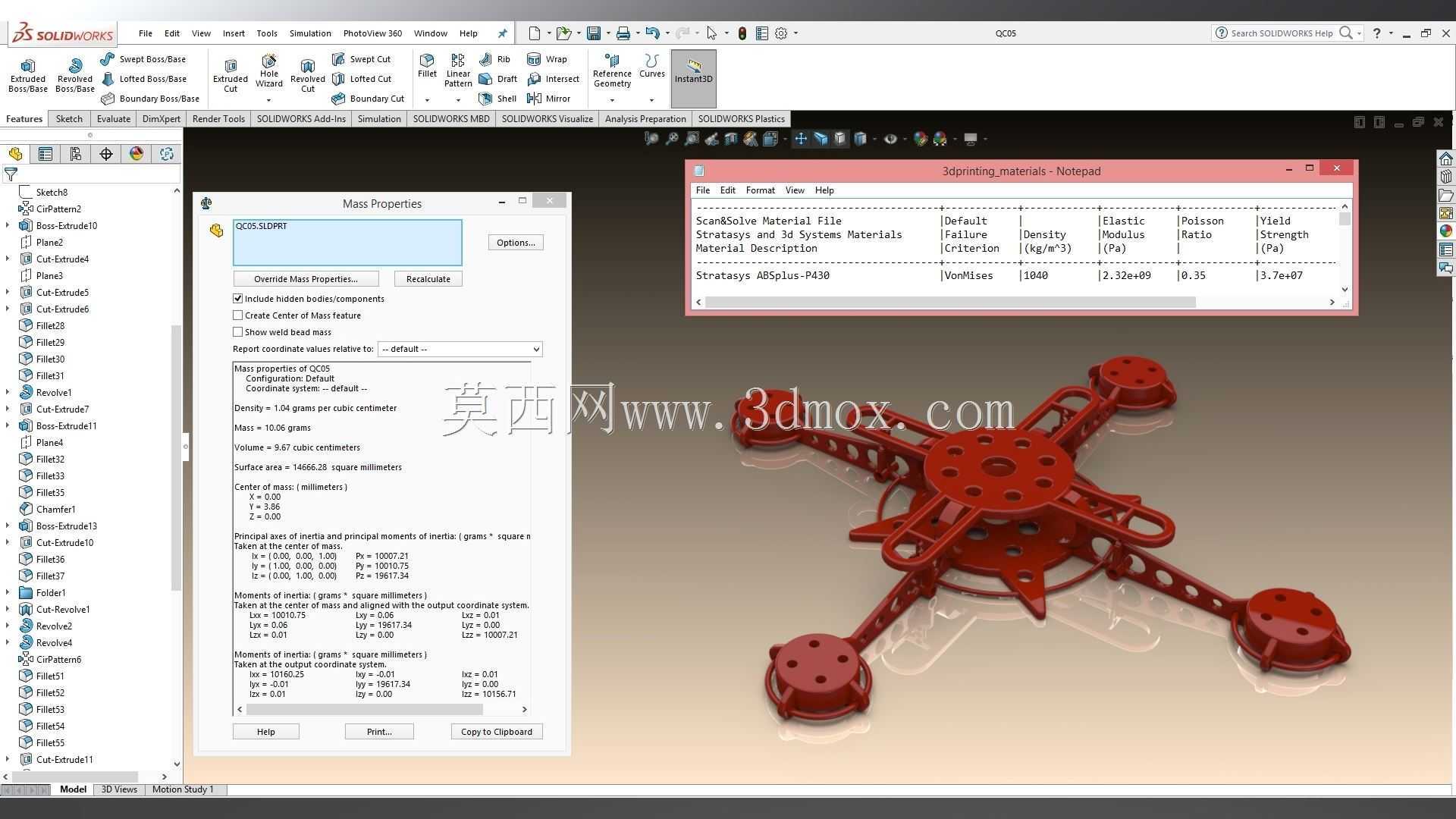

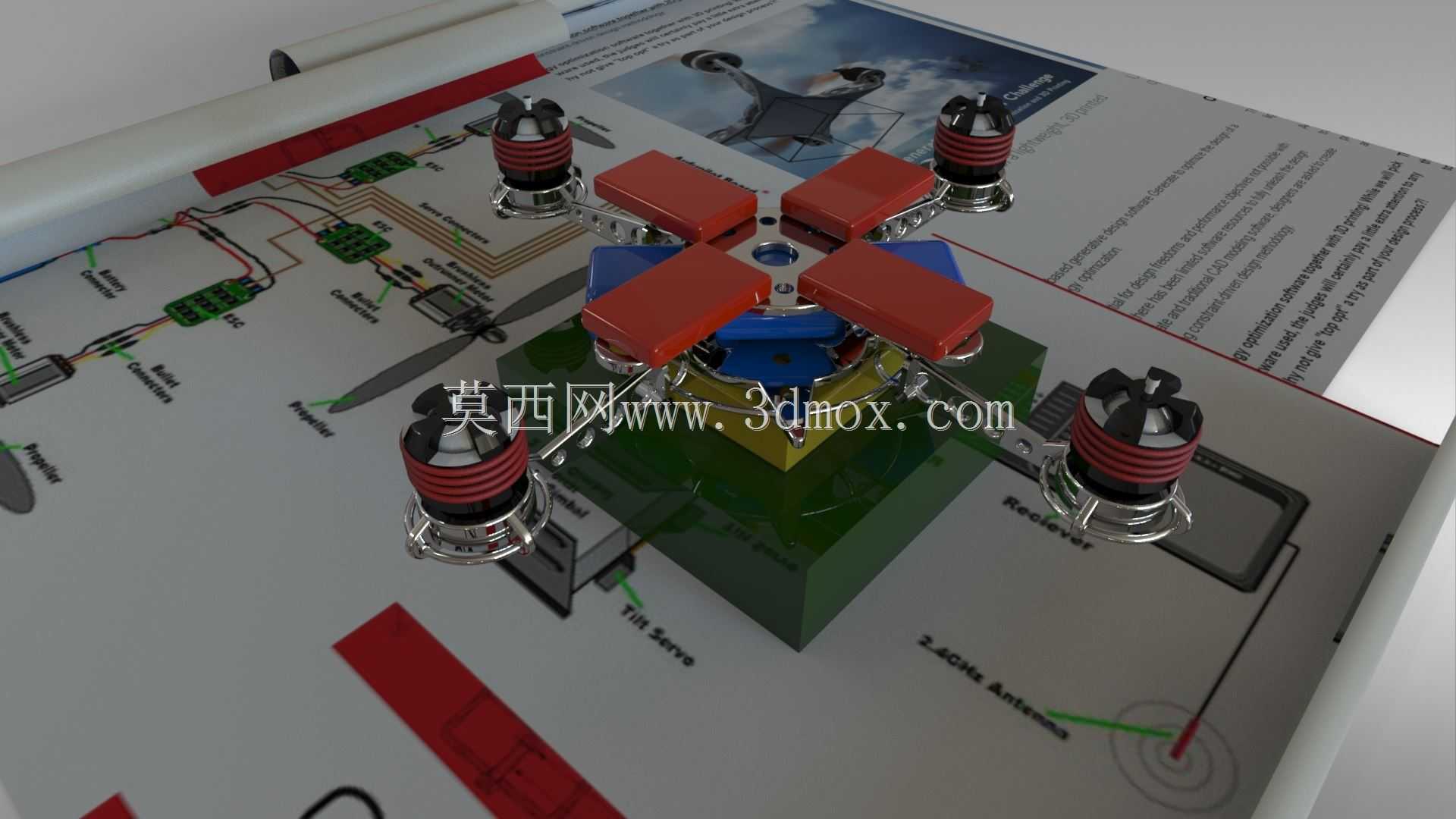

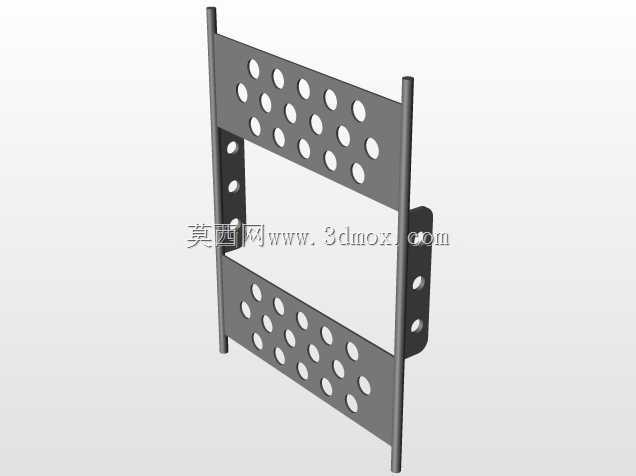

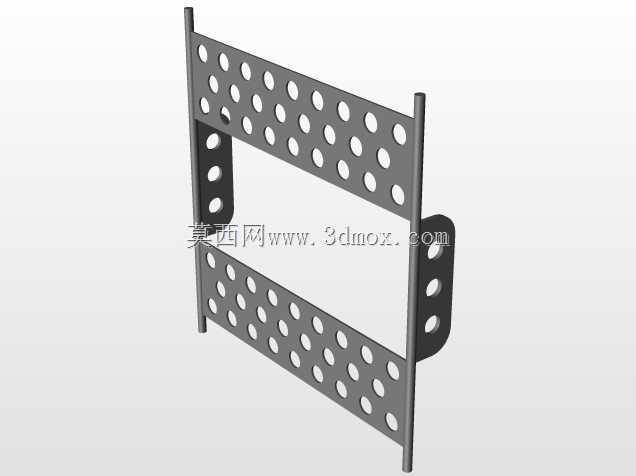

这款四旋翼结构在设计之初就瞄准了跨场景作业需求，没有沿用常规航拍无人机的窄脚架起落方案，而是在机架下方加装了两组平行的柱状浮筒支架，既可以在硬质平整地面完成起降，也能在水面、滩涂、沼泽这类常规无人机无法落脚的区域完成起降作业，适配水利巡检、近岸滩涂测绘、湿地生态监测这类特殊作业场景的使用需求。从结构布局来看，整机采用中心对称的X型机架布局，四个旋翼动力单元分别布置在机架四个延伸臂的末端，动力单元与中心飞控安装板之间预留了足够的走线空间，电调、电源模块、飞控板都可以分层固定在中心镂空安装板上，镂空的板体结构一方面可以降低整机自重，另一方面也能为核心电子元件留出散热间隙，避免长时间飞行时热量堆积影响元件工作稳定性。浮筒支架通过两组弯折的金属支撑臂与机架主体连接，支撑臂的弯折角度经过反复校核，既保证浮筒最低点与旋翼旋转平面之间留有足够的安全距离，避免起降过程中浮筒剐蹭到高速旋转的螺旋桨，也让整机重心始终保持在旋翼升力中心的正下方，不会因为加装浮筒结构导致飞行过程中出现重心偏移、姿态控制难度上升的问题。旋翼动力单元采用了外转子无刷电机的安装座结构，安装座上预留了标准的电机固定孔位，可以适配不同轴距的同规格动力套装，机架臂与中心板的连接位置做了加厚处理，能够抵消飞行过程中旋翼高速旋转产生的震动，避免震动传递到中心板上搭载的任务载荷，影响航拍画面清晰度或者测绘数据的采集精度。浮筒本身采用圆柱形流线外形，在水面起降时可以有效降低水流对机体的冲击，同时圆柱形结构也不会在飞行过程中产生过大的空气阻力，不会过度消耗电池电量影响续航表现。整个机架的安装边界经过合理规划，中心板上方预留了通用的载荷安装孔位，可以根据不同作业需求挂载航拍相机、测绘模块、小型抛投装置等不同任务设备，不需要对机架主体做额外打孔改装，降低了二次改装的结构强度损耗。支撑臂与浮筒的连接位置采用了快拆结构设计，在不需要水面起降能力的作业场景下，可以快速拆除浮筒组件，更换为常规的轻量化起落架，进一步降低整机自重，提升空中机动灵活性，适配不同场景下的作业需求。
