Autodesk机器人夹持臂优化设计方案

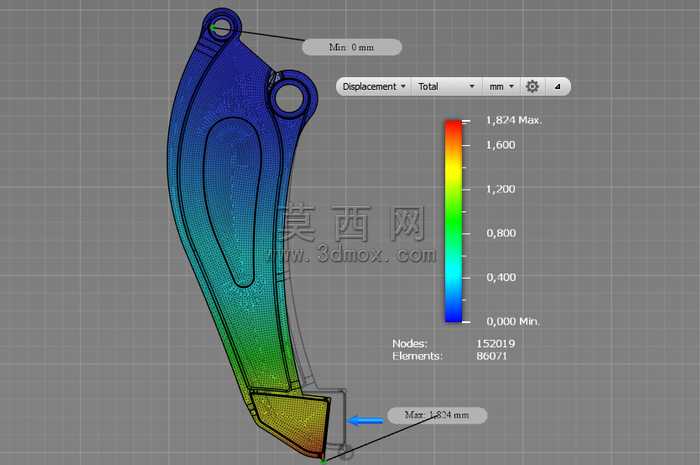

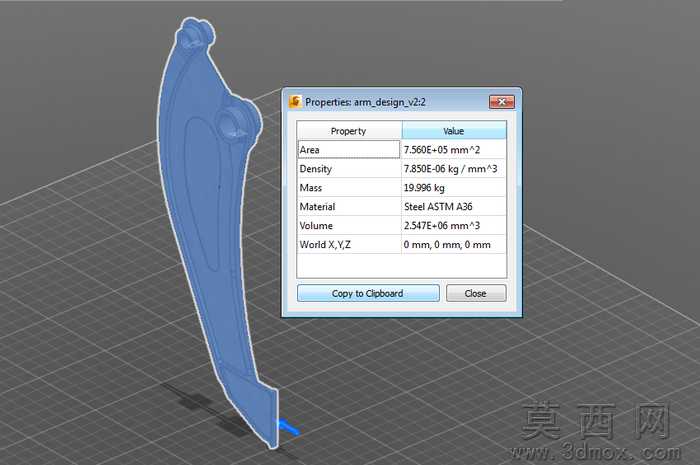

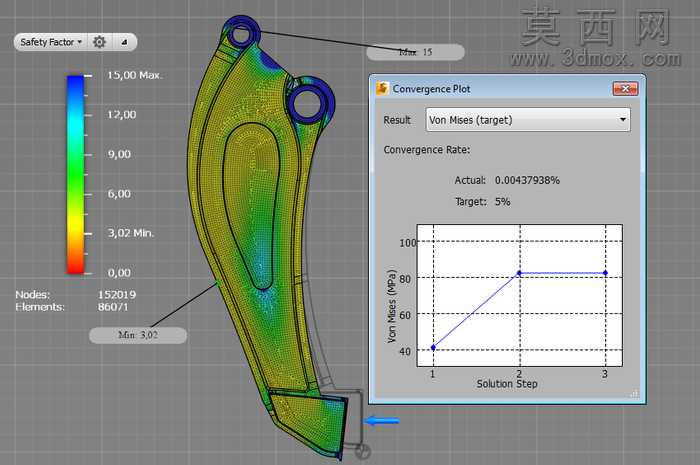

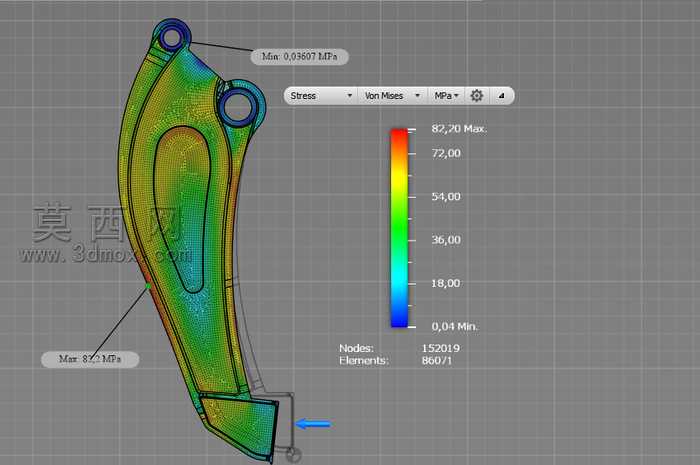

本作品为机器人夹持臂的升级优化版本，在三维建模阶段采用参数化设计思路完成整体构型搭建，先基于初代夹持臂的使用工况与载荷边界梳理设计约束，明确20公斤负载下的结构强度要求，再对臂体的轮廓走向、安装孔位、减重槽布局进行迭代调整，在保证安装接口与原有设备完全适配的前提下，逐步削减非受力区域的冗余材料，最终完成整体结构的建模工作。建模完成后对模型进行有限元仿真前处理，为臂体赋予ASTM A36钢材的材质属性，设置对应的弹性模量、泊松比与屈服强度参数，按照实际工作状态添加固定约束与载荷条件，划分高精度网格完成静力学仿真计算。从仿真结果来看，臂体整体应力分布均匀，最大应力值为82.20MPa，远低于材料的屈服强度阈值，通过收敛性验证确认仿真结果的可靠性，最终得到的最小安全系数稳定在3.02，满足重载工况下的长期使用强度要求。结构设计上，臂体两端的铰接孔位做了加厚处理，避免铰接位置出现应力集中问题，臂身中部采用流线型的变截面设计，既顺着应力传递路径优化了力流走向，也通过内凹的减重槽设计进一步降低整体重量，最终成品质量控制在1.9996公斤，臂体总长度为182.4毫米，兼顾了结构强度与轻量化需求。仿真过程中通过多步迭代计算验证收敛性，当计算步推进到第三步时，冯米塞斯应力的结果已经趋于稳定，收敛精度远低于设定的5%目标值，确保仿真数据的准确性。色彩映射的安全系数云图直观展示了臂体各区域的强度储备，高应力区域集中在铰接孔周边与臂身下部弯折处，设计阶段已针对这些区域做了圆角过渡与局部加厚处理，低应力区域则通过材料去除实现减重，整体结构的材料利用率得到大幅提升，完全适配工业机器人末端夹持作业的使用需求，可在保证作业可靠性的同时降低机械臂的运动负载，提升整体运行的响应速度与能效表现。
