Autodesk机器人夹持臂结构优化设计

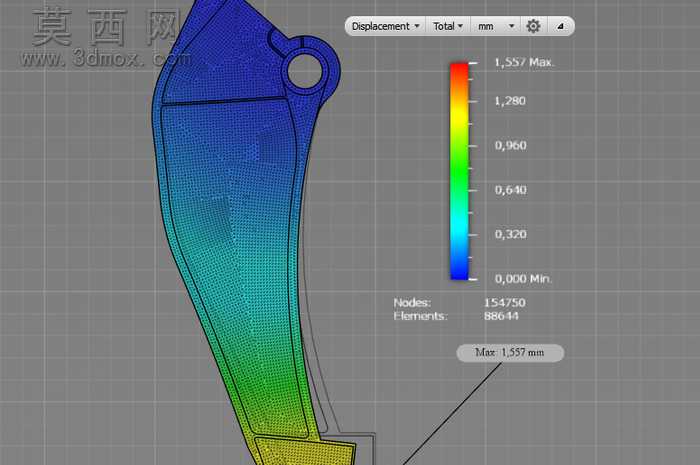

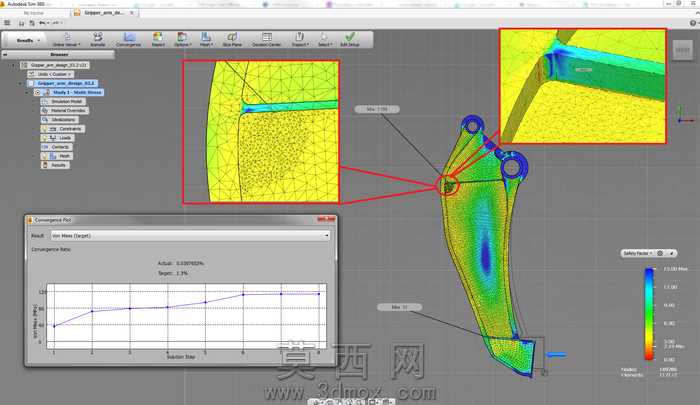

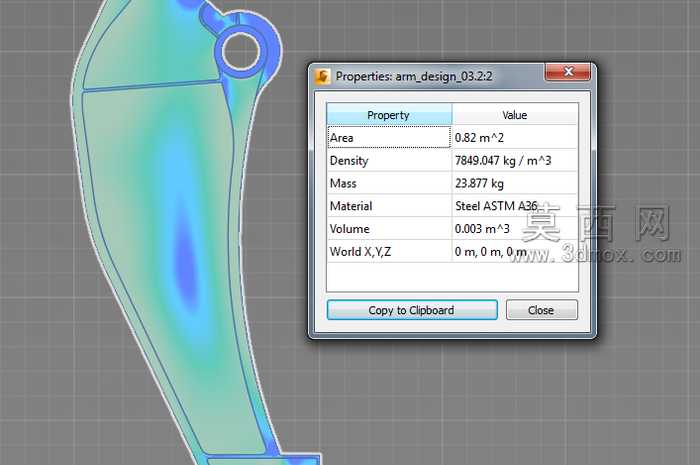

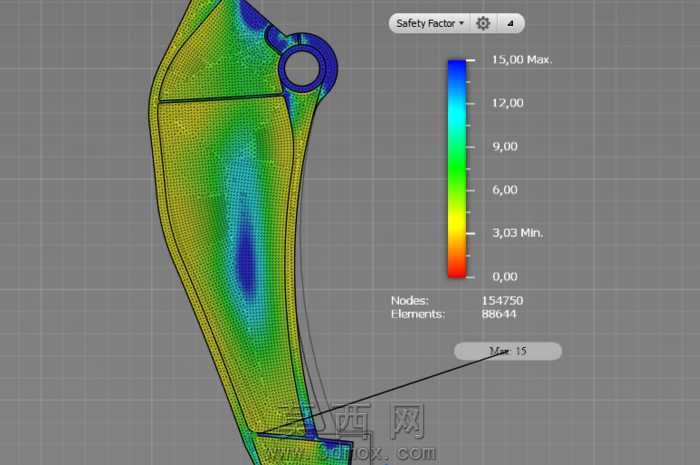

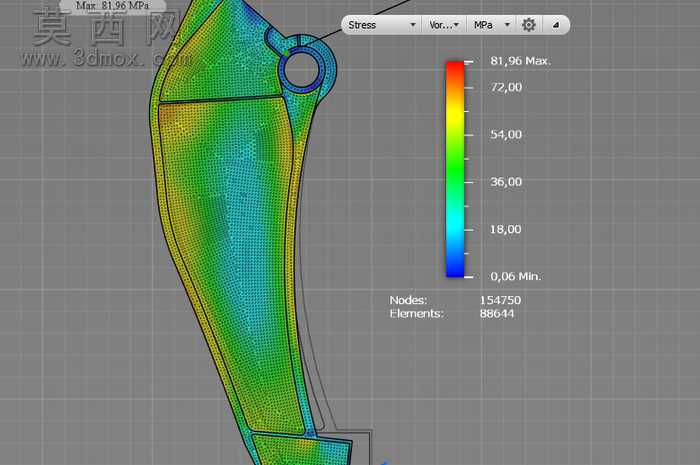

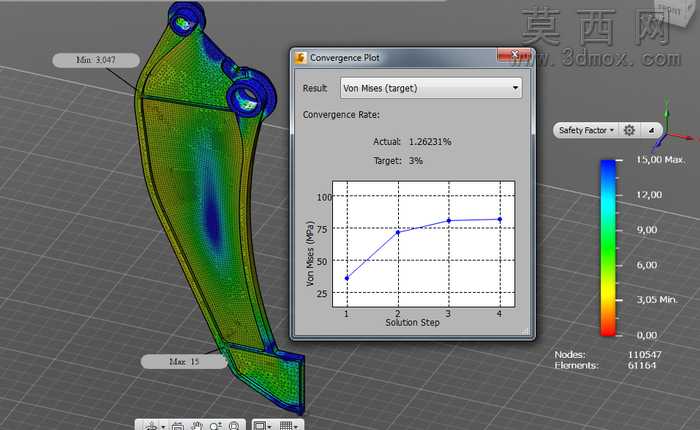

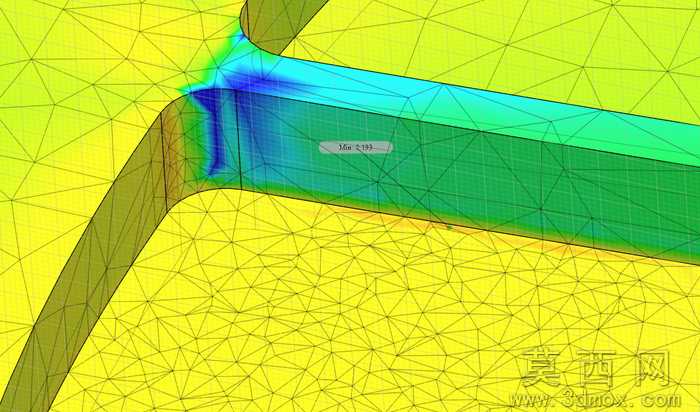

本作品为机器人夹持臂的结构设计与仿真优化方案，建模阶段依托三维参数化设计逻辑完成整体构型搭建，首先结合夹持臂的实际负载工况，梳理出臂体的安装定位孔位、夹持端连接结构、主体承力轮廓的核心尺寸边界，通过草图绘制逐步勾勒出臂体的流线型外轮廓，在保证结构安装兼容性的前提下，对臂体的非承力区域做了轻量化的壁厚调整，避免冗余材料带来的额外负载。建模过程中对臂体的转角衔接处做了平滑过渡处理，消除直角结构带来的应力集中隐患，同时针对铰接孔位做了局部加厚的结构强化，保证铰接位置的耐磨性能与结构强度。完成基础三维建模后，对模型进行了有限元仿真前处理，按照ASTM A36钢铁材料的属性参数赋予模型材质，划分高精度网格完成网格质量校验，确保节点与单元数量满足仿真精度要求。仿真阶段按照夹持臂23公斤级的实际负载工况施加载荷与约束，计算得到整体结构的安全系数分布云图，通过云图可以直观观测到臂体不同区域的应力承载状态：高安全系数区域集中在臂体中段的主承力筋位，低安全系数区域集中在铰接孔周边与臂体末端衔接位置，针对仿真暴露的应力集中点位，对局部结构做了圆角优化与壁厚补强，迭代调整后将整体结构的最小安全系数控制在合理区间内。最终方案的整体质量控制在2.3877公斤，最大位移量控制在1.558毫米，既满足了夹持作业的刚度要求，也实现了结构的轻量化目标，臂体的流线型构型也兼顾了运动过程中的避障需求，适配机器人的高速运动作业场景，整体结构在保证强度冗余的前提下，尽可能压缩了不必要的材料占用，为同类型机器人夹持臂的结构设计提供了可参考的仿真优化思路。
