无人机直升机传动系统主齿轮结构

在航模级无人直升机的动力传递链路中，主齿轮是衔接动力输出端与主旋翼轴的核心承载部件，其设计合理性直接决定整机传动效率、飞行稳定性与零部件使用寿命。这类主齿轮通常适配小排量级无人直升机传动布局，安装时需与电机输出轴上的主动小齿轮精准啮合，中心轴孔与旋翼主轴采用过渡配合定位，端面预留的限位台阶可避免高速运转时出现轴向窜动，轮齿啮合侧隙需控制在0.1-0.2mm区间，既保证传动过程无卡滞，又能降低换向时的冲击载荷。

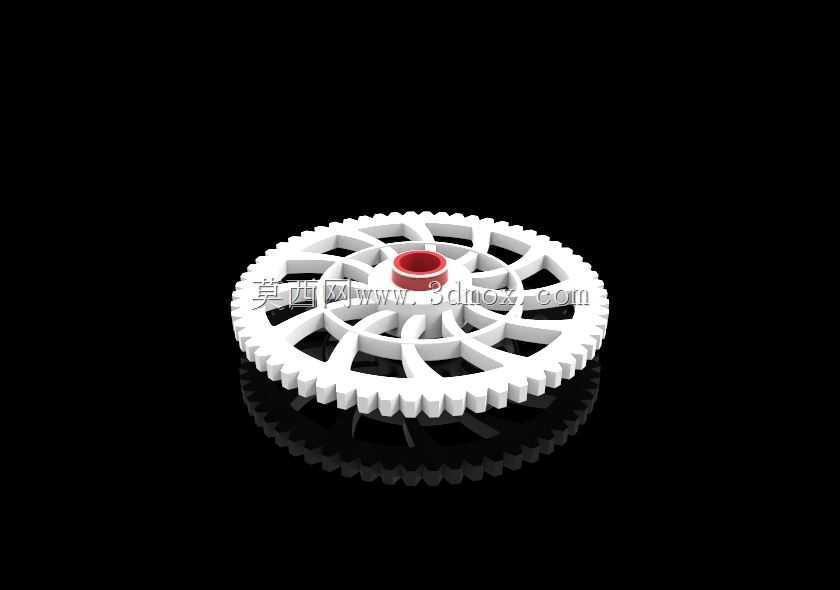

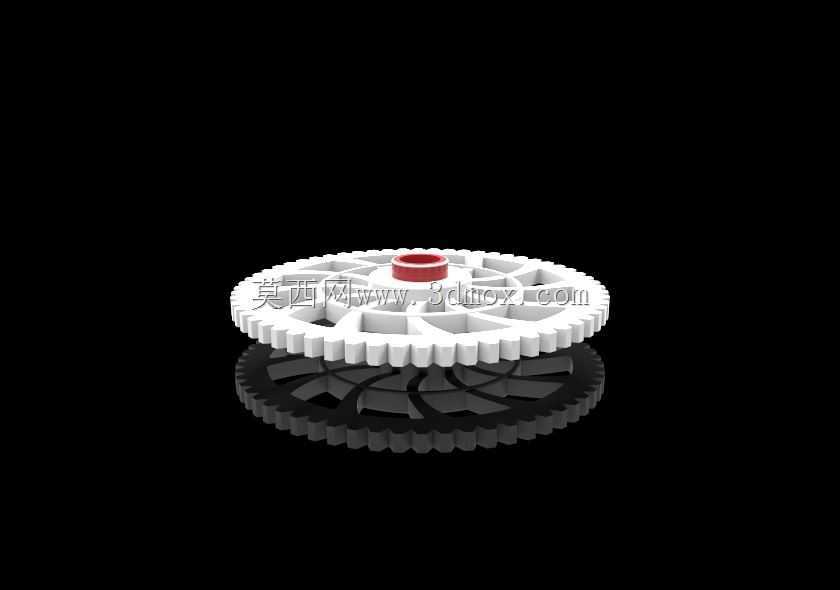

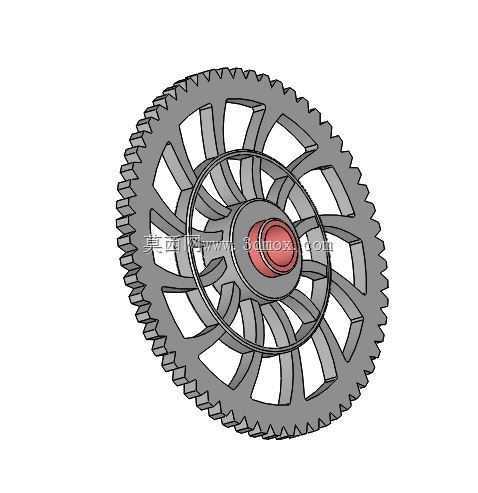

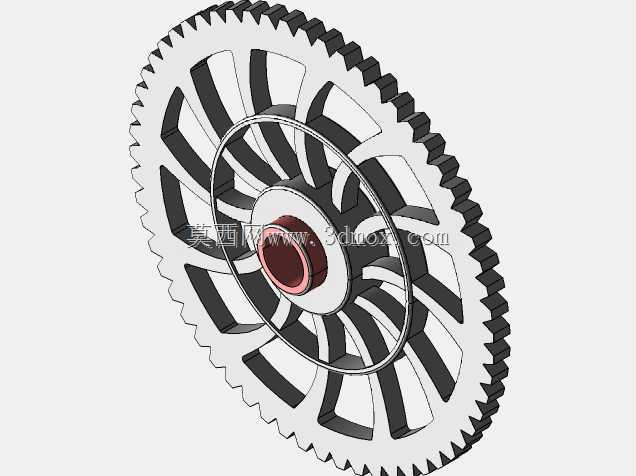

从结构设计来看，该主齿轮采用辐条式镂空轮体结构，并非出于外观考量，而是在保证轮体整体刚性的前提下尽可能降低自身转动惯量，减少动力输出过程中的惯量损耗，同时镂空结构也能为传动区域提供一定的散热空间，避免长时间高负荷运转时轮齿过热出现形变。轮齿采用标准渐开线齿形设计，齿顶与齿根均做了微小圆角过渡处理，可有效分散齿面接触应力，降低断齿风险，适配粉末冶金或工程塑料注塑成型工艺，量产时能保证齿形精度的一致性，减少后续修形工序。

实际应用场景中，这类主齿轮多用于450级航模无人直升机的传动系统，承担将电机高转速低扭矩输出转换为旋翼低转速大扭矩输出的核心作用，飞行过程中需持续承受旋翼变距、姿态调整带来的交变载荷，因此轮体辐条的排布角度、厚度都经过受力校核，保证在极限扭矩输出工况下不会出现辐条断裂或轮体变形。安装边界上，齿轮外径需匹配传动舱内部的防护壳体尺寸，避免运转时与壳体发生剐蹭，中心轴孔的键槽位置与主轴定位销严格对应，保证装配后齿轮的径向跳动量控制在允许范围内，减少高速旋转时的整机振动。日常维护中，该类齿轮无需额外加注润滑脂，依靠自身材料的自润滑特性即可满足传动需求，齿面磨损量超过阈值后直接整体更换即可，维护成本较低，适配航模产品快换快修的使用需求。
