小型RC设备用塑料压缩机叶轮结构

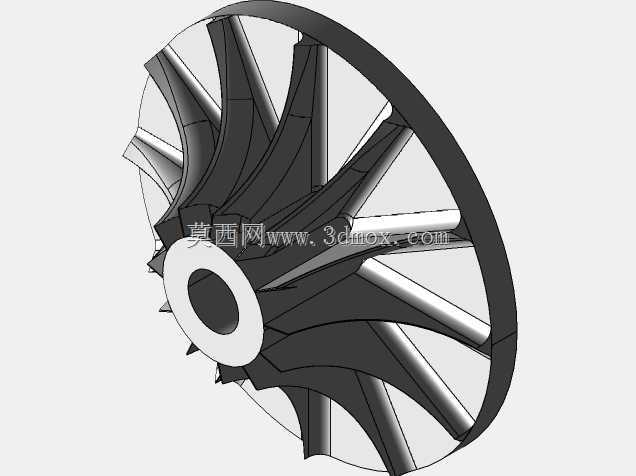

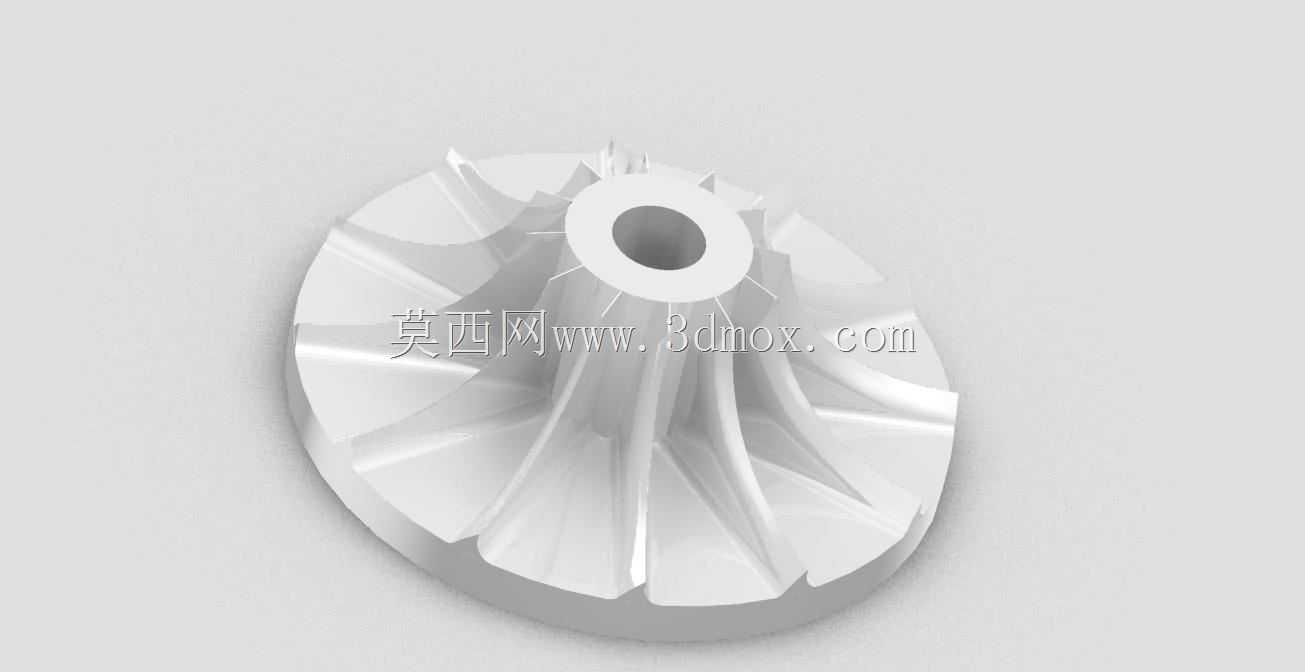

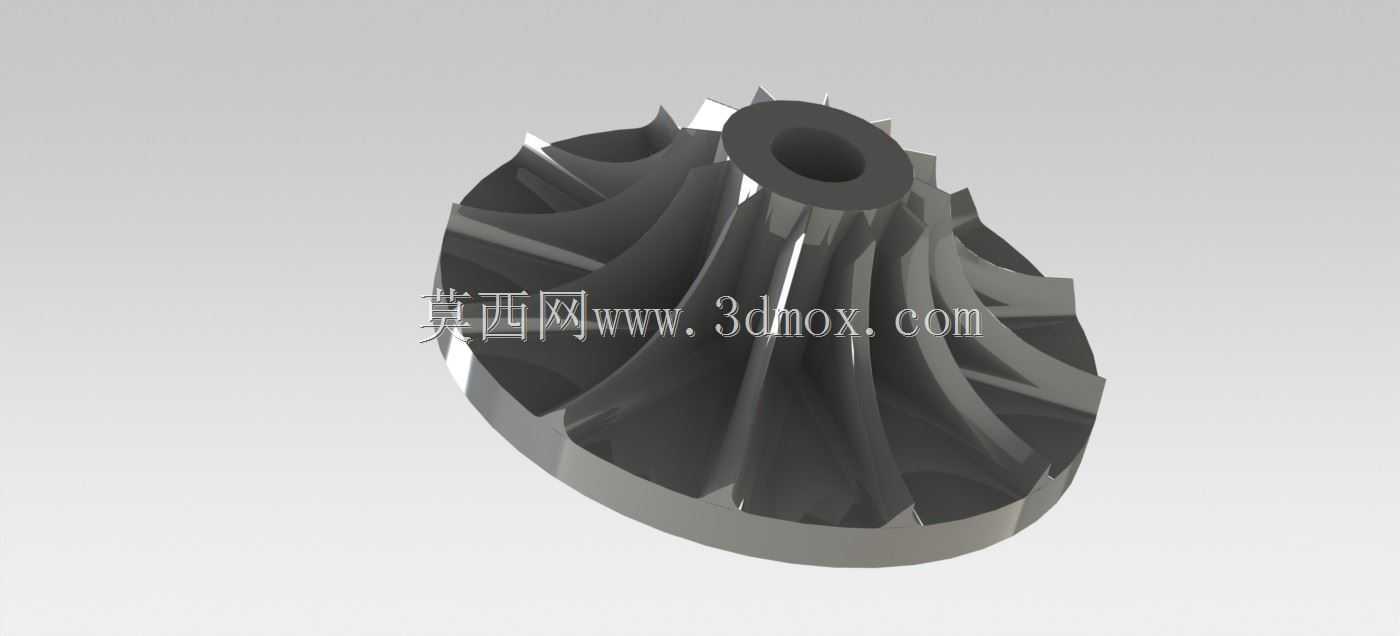

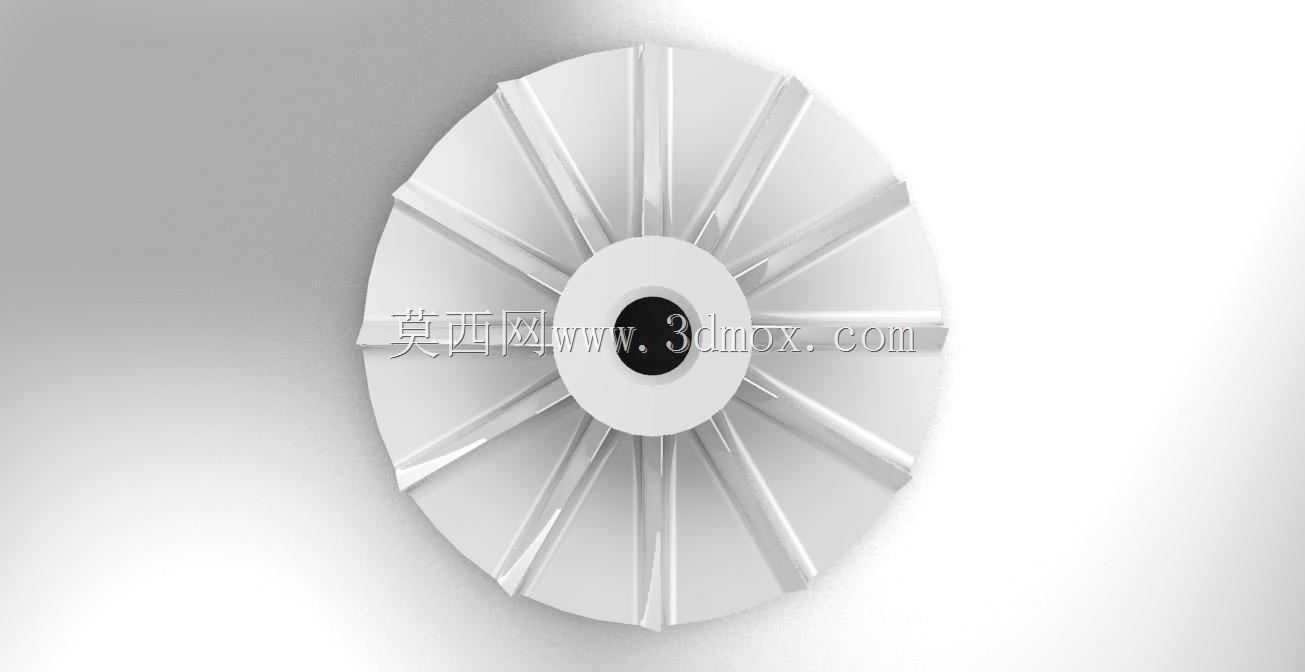

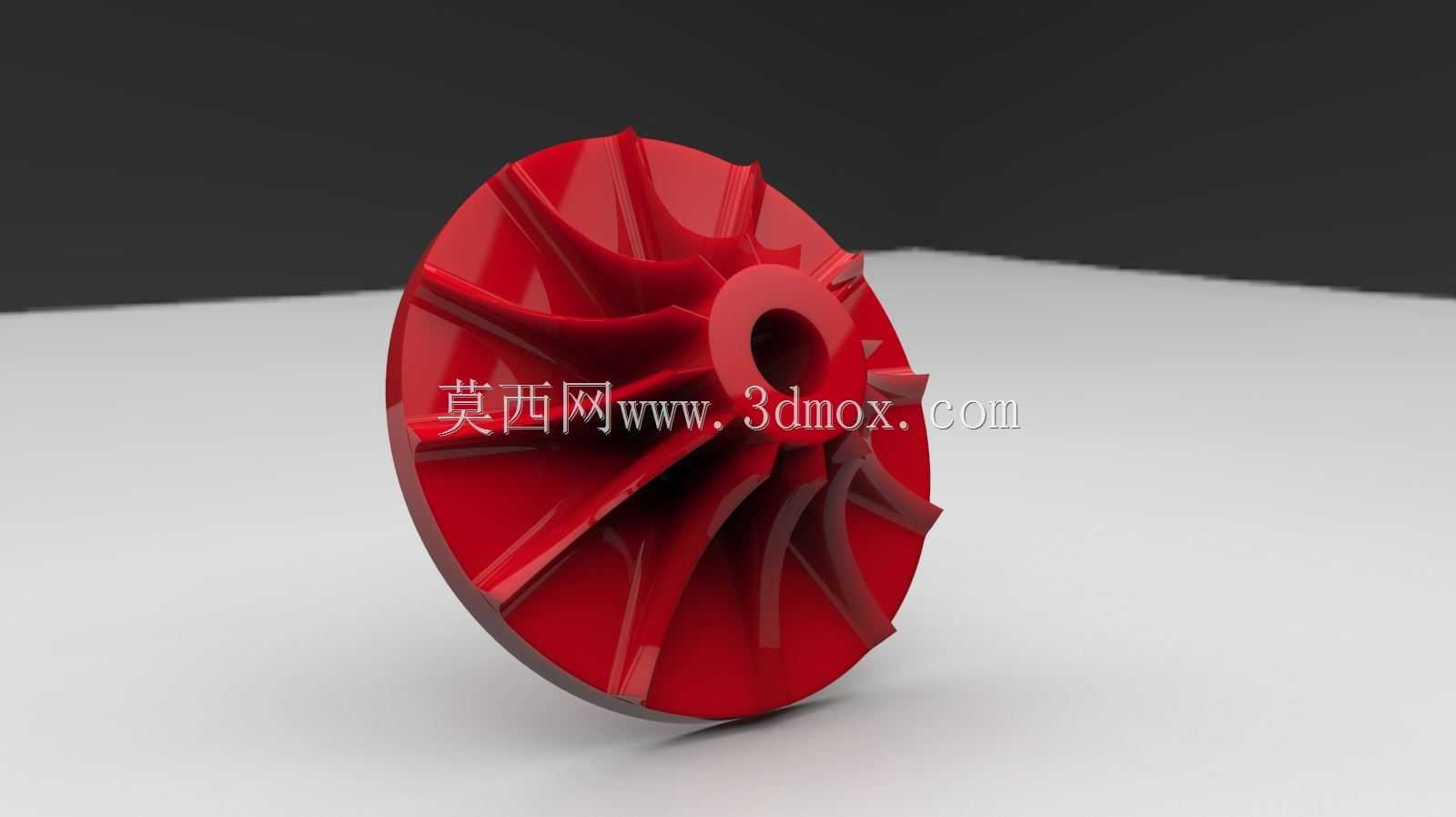

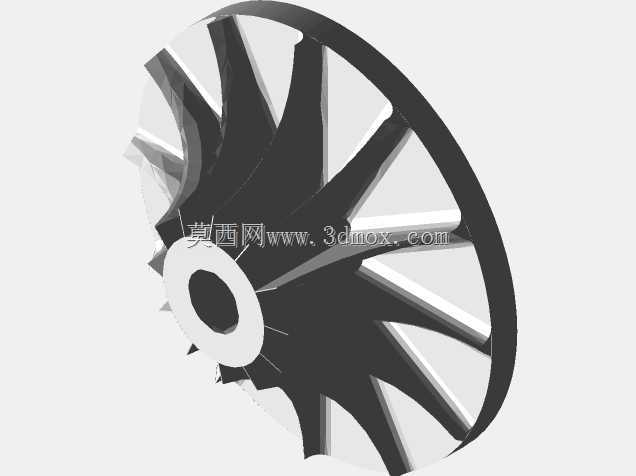

这款塑料叶轮主要适配小型容积式压缩设备，常见应用场景覆盖桌面级RC模型动力配套、小型水族箱增氧压缩单元，也可作为微型气泵的核心做功部件，在小流量高压比的气动回路中承担动能转换作用。从结构设计来看，叶轮采用后弯式长短叶片复合布局，长叶片负责主流道的气流导向，短叶片用于抑制叶道内的气流分离，降低小流量工况下的喘振风险，整体叶片型线经过曲率优化，在塑料件成型公差允许范围内，尽可能减少气流沿叶面的流动损失。叶轮中心为带定位台阶的安装孔，孔壁预留了过盈配合余量，可直接压装在微型电机的输出轴上，无需额外的键连接结构，适配直径3mm左右的常规微型电机轴，安装时需保证叶轮端面与电机轴的垂直度，控制在0.05mm以内即可避免高速转动时的动不平衡问题。叶轮整体外径控制在40mm区间，轴向厚度不超过12mm，属于典型的微型离心叶轮结构，安装时需预留叶轮外缘与泵壳内壁1.2-1.5mm的径向间隙，间隙过小容易出现塑料件受热膨胀后的擦壳问题，间隙过大则会导致回流损失增加，压缩效率下降。材质选用玻纤增强PP塑料，兼顾成型流动性与结构强度，叶片根部做了R0.8的圆角过渡，避免注塑成型时出现应力集中，同时提升高速转动时的叶片抗疲劳性能，在额定转速12000rpm的工况下，叶片形变量可控制在0.1mm以内，满足微型压缩设备的长期运行需求。设计过程中优先考虑了注塑成型的工艺可行性，所有叶片拔模角度控制在1.5度，无倒扣结构，可采用简单的两板模进行批量生产，降低零件的制造成本。从气动性能来看，这款叶轮在额定工况下可提供0.08MPa的输出压力，流量满足单头小型水族增氧或者RC模型刹车气泵的供气需求，叶轮的轮盘背面做了减重凹槽设计，既减少了塑料原材料的用量，也降低了叶轮整体的转动惯量，缩短电机启动到额定转速的响应时间。实际装配时，叶轮与泵壳的配合面需保证平面度，避免轴向间隙不均导致的气流泄漏，进气口正对叶轮中心的导流锥位置，可让气流均匀进入各叶道，进一步提升运行稳定性。
