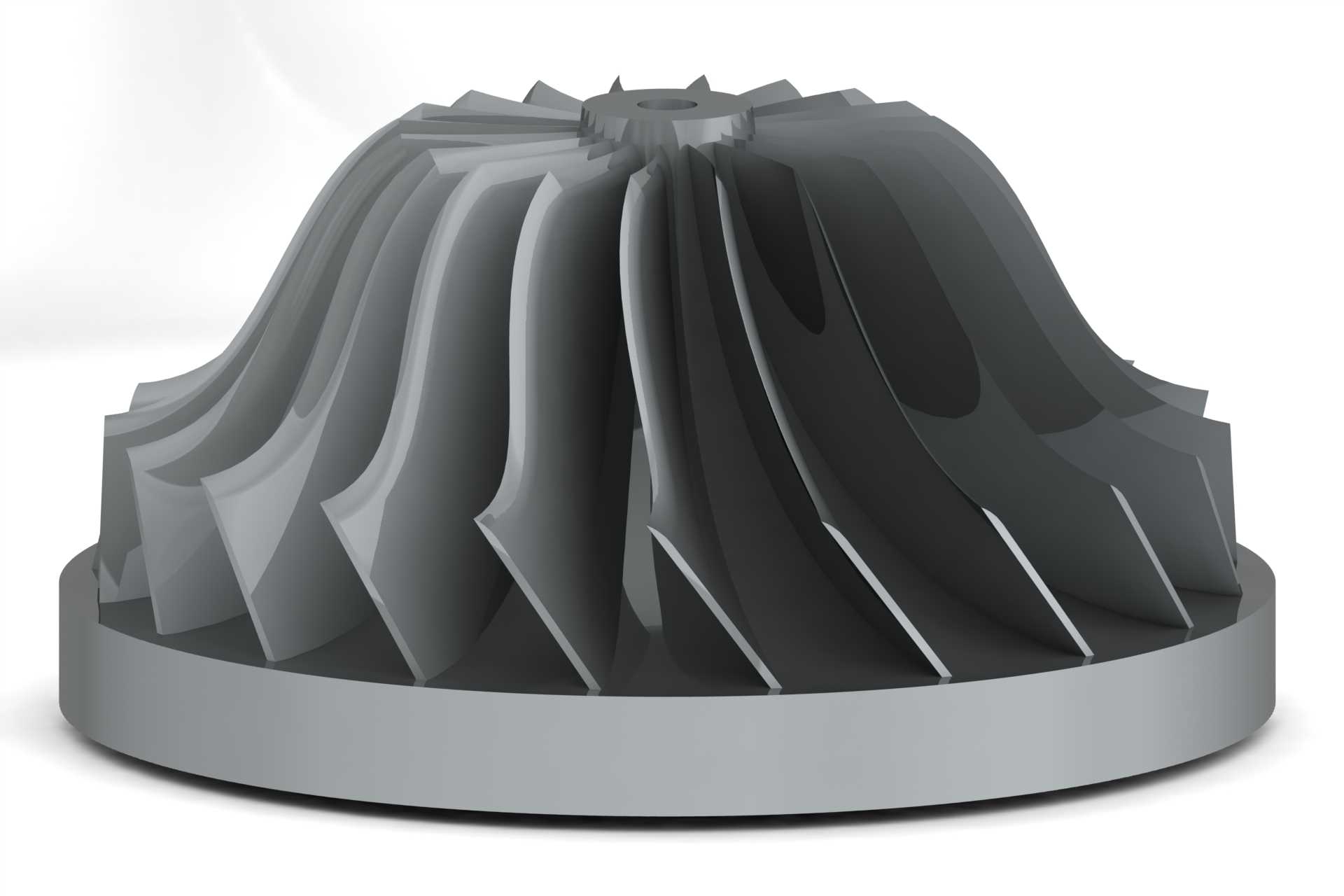

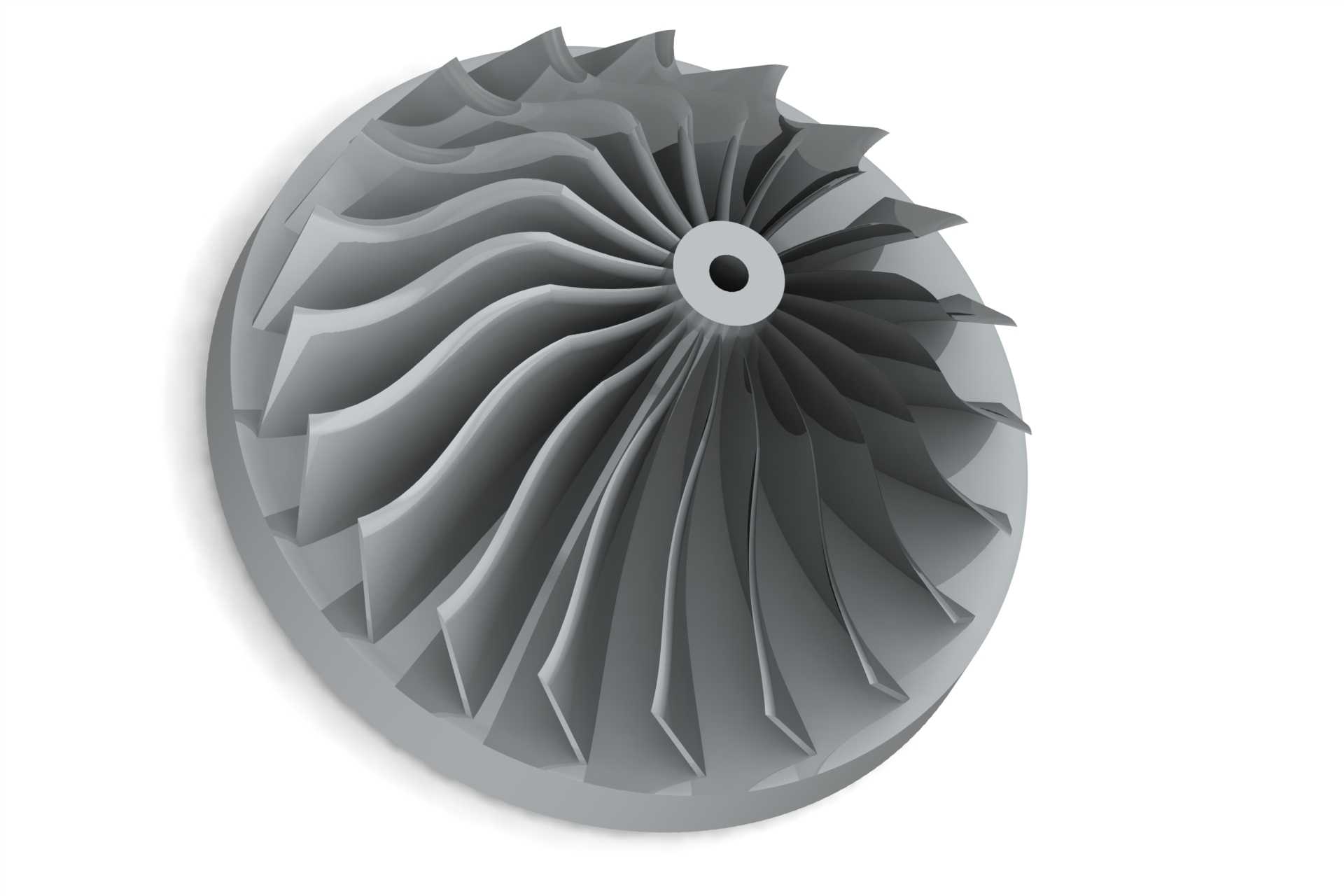

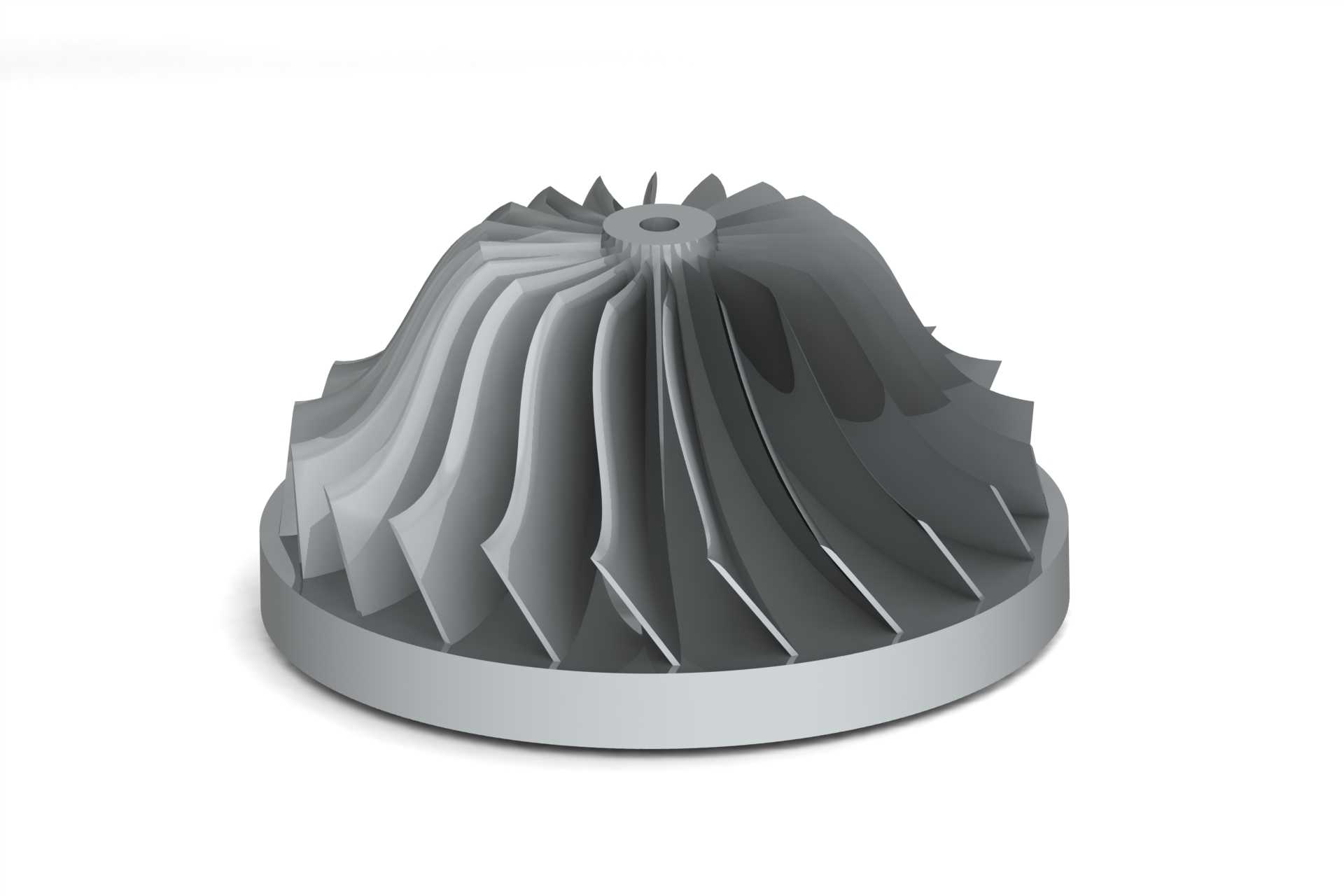

离心式压缩机三元叶轮结构设计

该叶轮作为离心式压缩机的核心做功部件，直接决定整机的压比、效率与稳定运行工况范围，目前广泛应用于航空涡喷发动机压气机段、中小型燃气轮机增压单元、工业流程空分装置以及车用涡轮增压器压气机端，不同应用场景下对叶轮的气动载荷、轮盘强度耐受度、耐温区间的要求存在明显差异，比如航空场景下更侧重高转速下的轻量化与抗蠕变性能，工业固定场景则更侧重长周期运行的耐磨与抗疲劳特性。从结构设计逻辑来看，这款叶轮采用长短叶片交错布置的三元流构型，区别于传统二元直叶片设计，叶片型线沿叶高方向存在连续的空间扭曲，能够有效降低叶轮入口处的气流攻角损失，抑制叶道内的气流分离与二次流涡团发展，在相同轮径尺寸下可实现更高的单级压比，同时拓宽喘振边界，让压缩机在变工况运行时具备更好的气流适应性。设计过程中首先要匹配整机的设计流量与压比参数，确定叶轮的入口轮毂比、出口叶片安装角、叶道扩压度等核心气动参数，再结合强度校核结果调整轮盘厚度、叶片根圆角半径，避免高转速下轮盘中心孔位置、叶片根部出现应力集中，中心安装孔的尺寸公差与端面跳动要求直接决定叶轮与主轴的装配同轴度，若同轴度偏差超差，高速运转时会产生额外的不平衡量，引发整机振动超标，甚至造成轴承损坏、叶片碰磨等严重故障。从安装边界来看，叶轮背部的轮盖侧与密封件配合的间隙需要严格控制在设计区间内，间隙过大会造成级间漏气损失，拉低整机效率，间隙过小则会在热态运行时因部件热膨胀出现动静碰磨；叶片前缘的入口段需要与进气道的导流段平滑衔接，避免气流在进入叶道前出现预旋偏差，影响实际运行工况点与设计点的匹配度。在实际建模过程中，叶片型线的构建需要逐点拟合气动计算给出的叶型坐标，保证叶道内的流道截面变化率符合气流减速增压的流动规律，同时要对叶片与轮盘、轮盖的衔接位置做圆角过渡处理，既可以降低应力集中系数，也能减少局部位置的气流滞止损失；轮盘的型线设计采用等强度设计思路，从中心孔位置到轮缘位置的厚度逐步减薄，在满足强度要求的前提下尽可能降低叶轮整体转动惯量，提升机组的动态响应速度，这一特性在车用涡轮增压器、航空发动机这类对转速响应速度要求较高的应用场景中尤为重要。
