轻量化襟翼轴承支撑支架结构设计

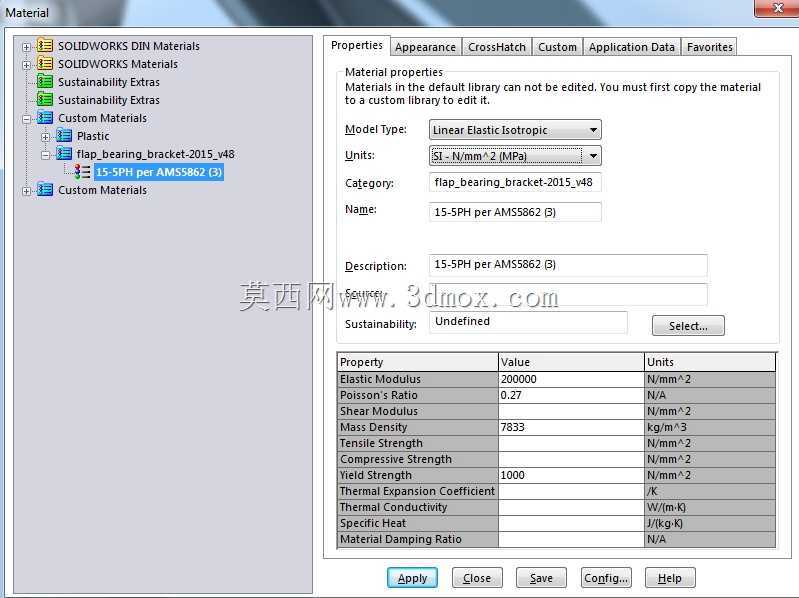

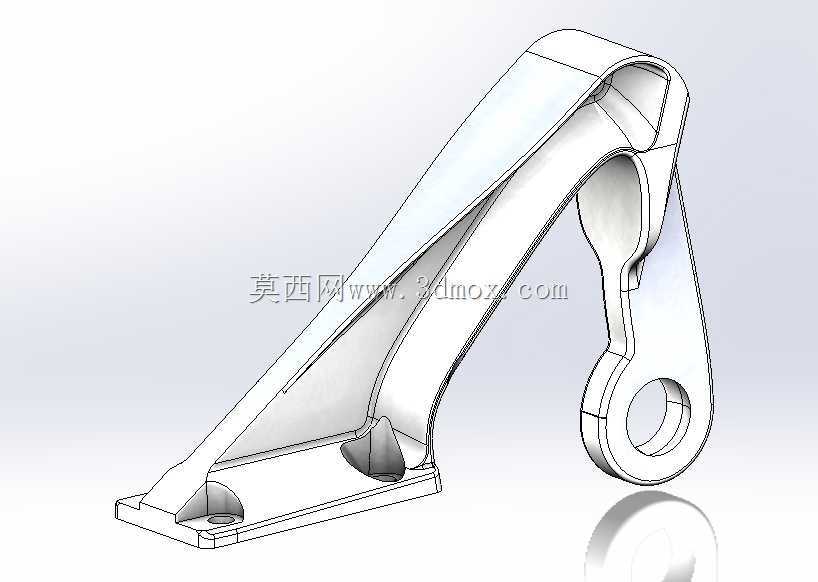

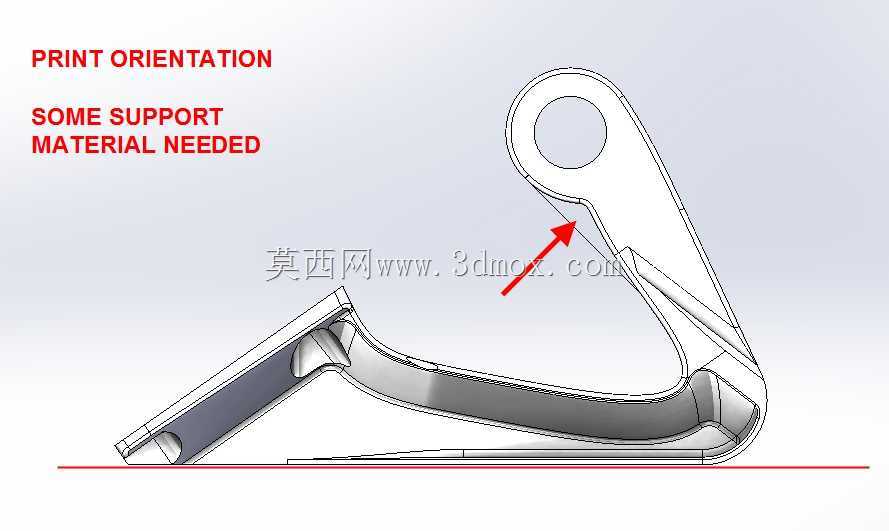

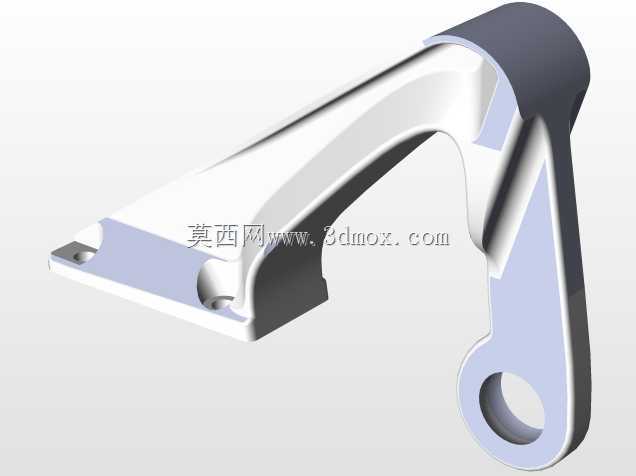

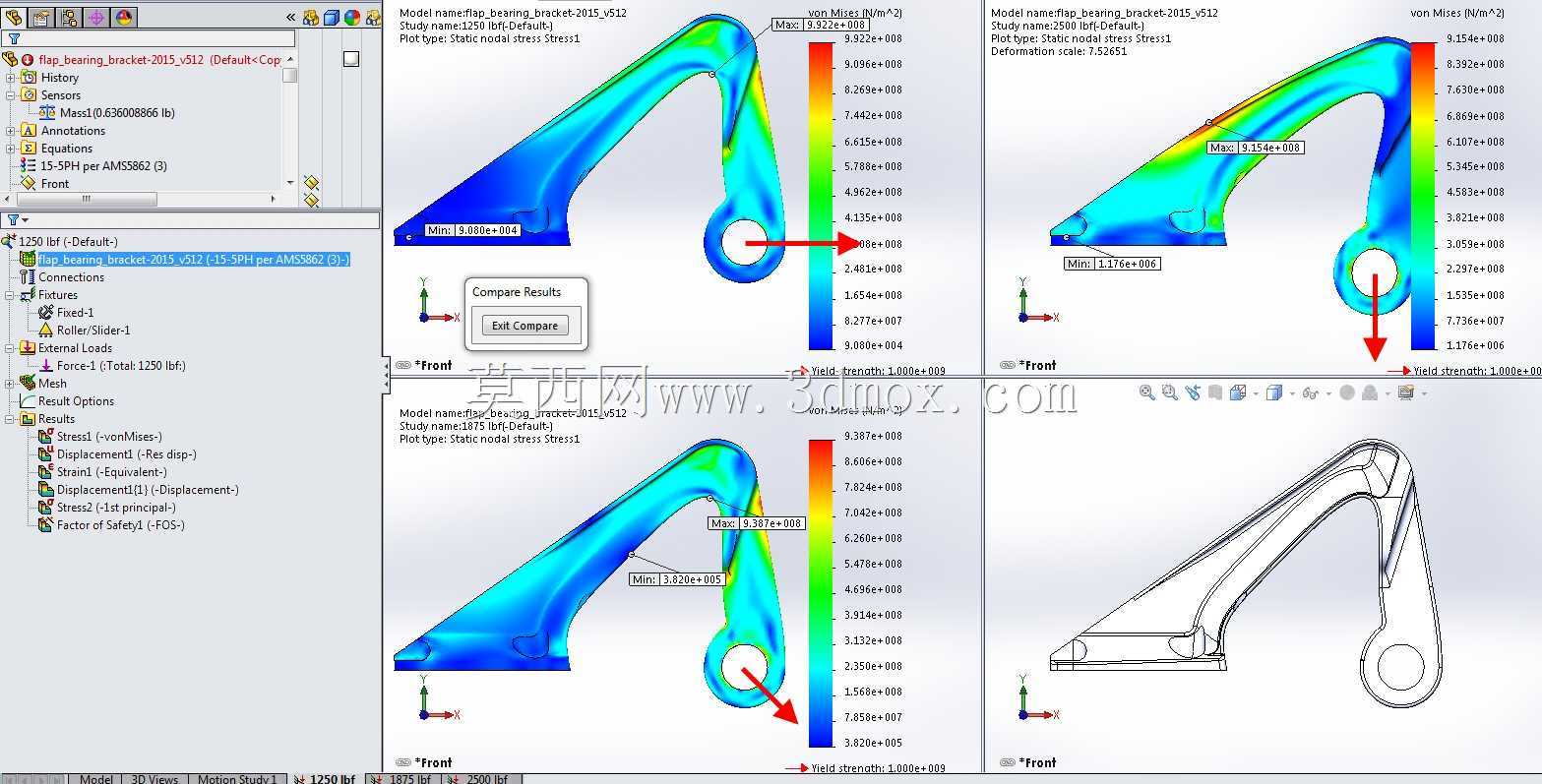

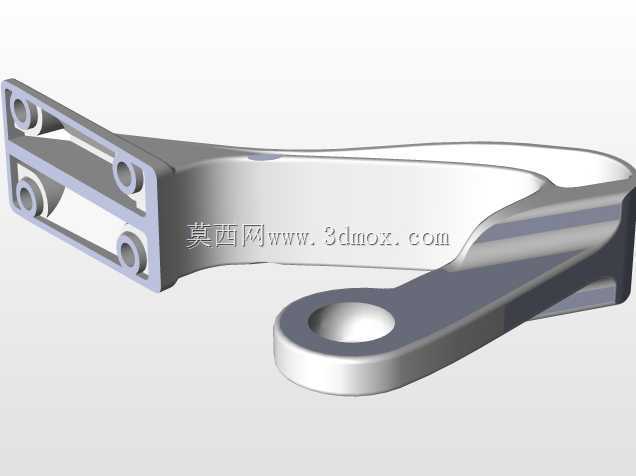

这款支撑构件主要应用于小型通航飞行器襟翼操纵系统的承力连接环节，作为襟翼转轴与机翼主体结构之间的传力部件，需要同时承受襟翼偏转过程中的气动载荷、机动飞行时的惯性载荷，以及起降阶段的冲击载荷，其结构可靠性直接关系到操纵面的动作精度与飞行安全。在实际装机场景中，该支架一端通过底部的安装平面与机翼内部的翼梁肋板贴合，依靠两个安装孔完成螺栓固定，另一端的铰接孔与襟翼转轴的轴承外圈配合，中部的斜向承力臂则负责将襟翼传递来的多向载荷分散传导至主承力结构上，避免局部应力集中造成结构失效。设计过程中优先遵循航空结构件的轻量化设计原则，在保证最小安全系数满足工况要求的前提下，尽可能去除非承力区域的多余材料，整体采用变截面的斜臂支撑构型，相较于传统的直角支撑结构，斜向的主承力臂能够让载荷沿构件轴向传递，大幅降低弯曲应力带来的材料冗余需求，同时在臂身与安装底座、铰接端的过渡位置均设置了平滑的圆弧过渡，避免应力突变引发的疲劳裂纹。从安装边界来看，底部安装面的平面度需要控制在合理公差范围内，保证与翼梁肋板的贴合面积不低于90%，防止连接螺栓受附加弯矩；铰接端的孔位同轴度、孔径公差需要匹配所选轴承的外圈配合要求，保证转轴转动顺畅无卡滞。结构设计阶段针对三种典型载荷工况做了拓扑优化，在铰接端下方、主承力臂内侧等应力水平较低的区域做了挖空处理，在重量控制在288.5g的前提下，让所有工况下的最小安全系数达到1.0的设计阈值，同时整个构件的构型尽可能避免了封闭空腔、大角度倒扣等需要额外支撑的结构，适配常规的金属增材制造或者精密铸造工艺，减少后续加工工序。在实际使用过程中，该支架不需要额外的润滑附件，依靠铰接位置装配的轴承完成转动副的润滑密封，日常维护仅需检查连接螺栓的预紧力与铰接孔的磨损量即可，能够满足小型飞行器长期飞行的结构耐久性要求。这类承力支架的设计逻辑同样可以迁移到轻型无人机操纵面、高速地面装备的铰接支撑部位，只需要根据实际载荷大小调整截面参数与安装尺寸，即可快速适配不同的使用场景。
