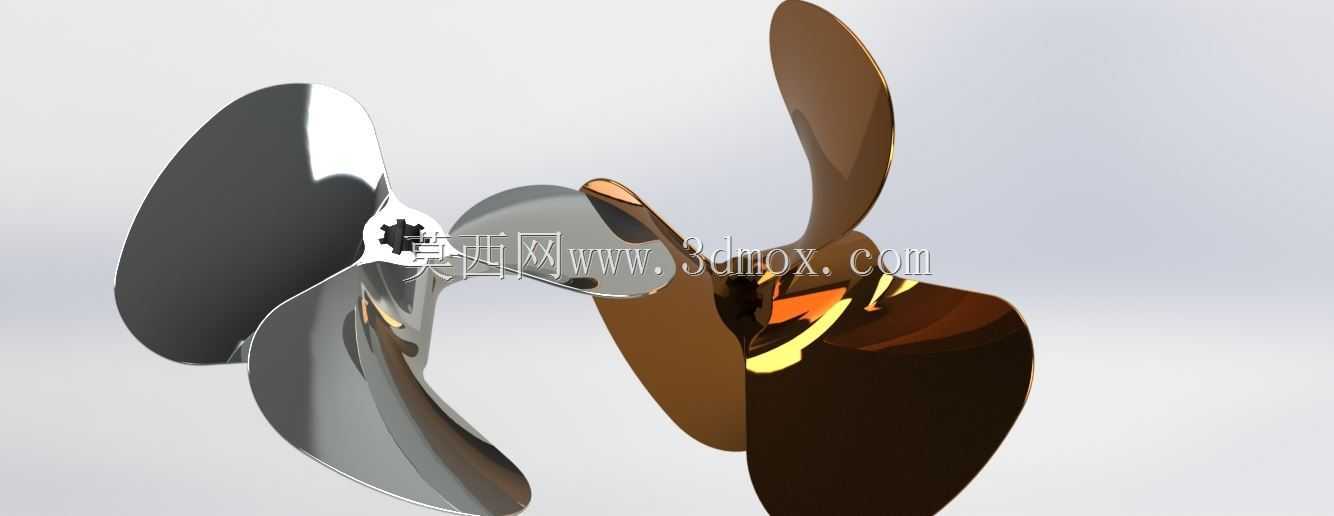

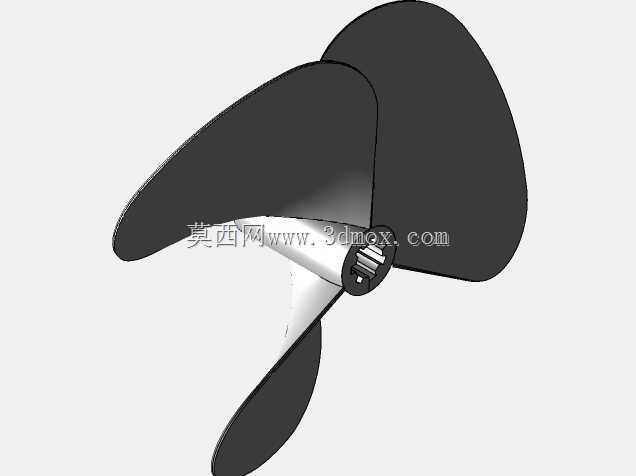

多叶曲面流体推进螺旋桨结构设计

这类曲面叶片螺旋桨的核心作用是完成旋转动能到流体轴向推力的转换，在小型船舶舷外机、工业通风系统、低扬程轴流泵组中都有广泛应用场景，不同场景下的叶片曲面曲率、叶数、安装倾角会根据流体介质密度、设计推力、额定转速做针对性调整。从结构设计逻辑来看，叶片采用连续变曲率曲面造型，并非等螺距的规则螺旋面，叶根位置厚度更大，向叶尖方向逐步做减薄处理，一方面是平衡旋转过程中不同半径位置的线速度差带来的流体受力差异，叶尖位置线速度最高，减薄处理可以降低叶尖涡流损耗，提升流体推动效率；另一方面叶根加厚是为了承担旋转时的离心载荷与流体交变冲击，避免长期运行出现叶根疲劳断裂的问题。轮毂部分采用中心带定位孔的一体式结构，定位孔与动力输出轴采用过渡配合，端面预留有键槽安装位，安装时通过平键传递扭矩，轮毂端面还设计有锁紧螺纹孔，可通过压盖将桨体与输出轴轴向锁紧，避免高速旋转时出现轴向窜动。设计过程中需要重点校核安装边界尺寸，首先是桨叶的最大回转直径，要匹配安装位置的防护套筒或者流道内径，预留足够的安全间隙，避免旋转过程中叶尖与壳体发生刮碰；其次是轮毂的轴向安装长度，要匹配动力输出轴的伸出长度，保证键槽的配合长度满足扭矩传递的强度要求，同时锁紧结构不会超出轴端的安装空间。从流体性能角度，这类多叶结构相比少叶桨，在相同转速下可以输出更平稳的推力，流体脉动更小，运行时的振动与噪音更低，适合对运行平稳性有要求的场景。叶片的曲面造型需要通过多截面曲面拟合完成，每个截面的翼型都要根据所在半径的进流角度做调整，保证流体沿叶片表面流动时无明显脱流，降低能量损耗。实际选型应用时，还要匹配动力端的额定转速与输出扭矩，若螺旋桨的回转直径过大、叶片总面积过大，会导致动力端负载超出额定范围，出现转速下降、动力过载的问题；若直径过小、叶片倾角不足，则无法达到设计的推力或流量要求，造成动力浪费。安装时还要保证桨体与输出轴的同轴度，若同轴度偏差过大，高速旋转时会产生额外的偏心振动，不仅会降低轴承使用寿命，还会导致流体推力出现径向分力，影响设备的运行稳定性。
