可3D打印四旋翼小型飞行器结构设计

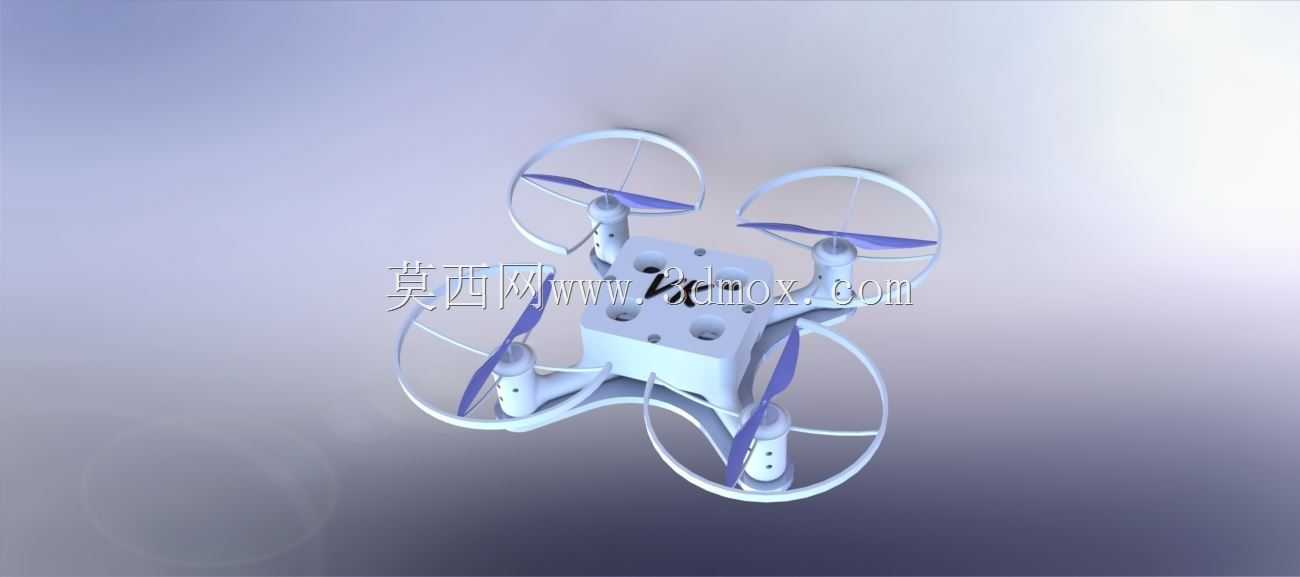

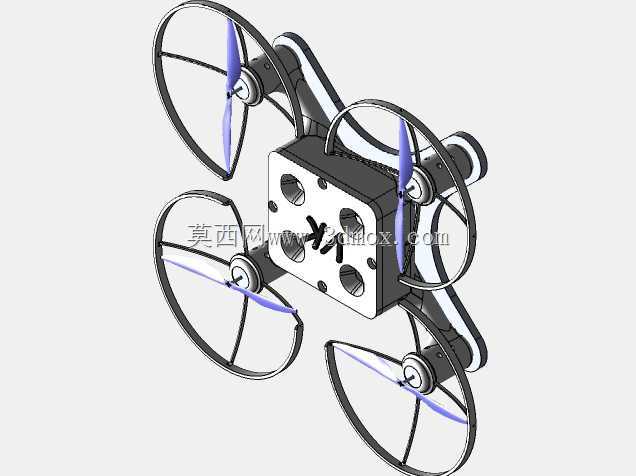

这款四旋翼飞行器采用适配FDM熔融沉积成型工艺的结构设计，整体机架以中心飞控安装座为核心，四个机臂呈十字对称向外延伸，末端集成电机安装位与旋翼防护圈一体化结构，无需额外组装防护配件，打印完成后仅需完成电子元器件装配即可实现整机功能。从实际应用场景来看，该结构可用于室内教学演示、青少年科创实践、微型航拍实验平台搭建，也可作为小型环境监测传感器的搭载载体，在狭小空间内完成低速巡航作业，相比无防护的常规四旋翼机架，外围的环形防护圈可有效避免旋翼碰撞障碍物造成的桨叶断裂、电机堵转问题，降低室内飞行的操作门槛与设备损耗率。设计过程中充分考虑3D打印的工艺特性，所有结构均采用无支撑或少支撑的排布思路，机臂与中心座的连接位置做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂，同时在电机安装位预留了标准的电机固定孔位，可适配市面上主流的820空心杯电机，中心安装座预留了飞控板、电池的安装卡槽，无需额外打孔即可完成核心电子件的固定。整机装配完成后，旋翼防护圈的外径控制在66毫米至69毫米区间，整体尺寸紧凑，可在桌面级3D打印机的常规成型尺寸内完成一体打印，也可拆分部件单独打印更换受损部位。结构设计上采用了类伞式的受力传导路径，飞行过程中旋翼产生的升力通过机臂均匀传导至中心座，机臂内部做了轻量化的镂空处理，在保证结构强度的前提下尽可能降低整机自重，采用常规ABS或PLA线材打印时，机架整体重量可控制在43克以内，预留的电池安装位可适配1S容量300mAh的锂聚合物电池，配合轻量化的桨叶可实现稳定的悬停与低速机动。防护圈与机臂的连接位置做了加厚处理，即使发生轻微坠落碰撞，也可通过结构形变吸收冲击能量，避免中心飞控部位受冲击损坏，同时所有外露的走线位置都预留了走线槽，可将电机引线规整收纳至机架内部，避免飞行过程中引线缠绕旋翼引发故障。从结构设计的合理性来看，该方案平衡了打印难度、结构强度与飞行性能，没有冗余的装饰性结构，所有造型特征都服务于功能需求，对于3D打印爱好者与航模初学者而言，可直接基于该结构调整孔位尺寸适配不同规格的电子元器件，也可在中心座上方扩展加装微型摄像头、温湿度传感器等功能模块，拓展不同的作业用途。
