皮卡汀尼与韦弗导轨双向适配连接座

　　在战术装备附件拓展领域，不同标准导轨的适配衔接一直是户外装备改装、战术附件加装场景中常见的实际需求，皮卡汀尼导轨作为目前应用范围最广的战术附件安装标准，与更早投入使用的韦弗导轨在槽距、槽宽尺寸上存在细微差异，常规附件无法直接跨标准安装，这款适配连接座正是针对这一实际工程痛点设计的转接结构。从实际使用场景来看，该结构可应用在需要同时兼容两类导轨标准的装备改装场景中，比如在仅带有韦弗导轨的 older 型号装备上加装符合皮卡汀尼标准的战术附件，或是在皮卡汀尼导轨基座上拓展韦弗规格的装夹设备，解决不同标准导轨之间无法直接互联的问题，无需对原有装备基座进行打孔、打磨等不可逆改装，通过夹装结构即可完成固定，降低改装成本与装备损耗。

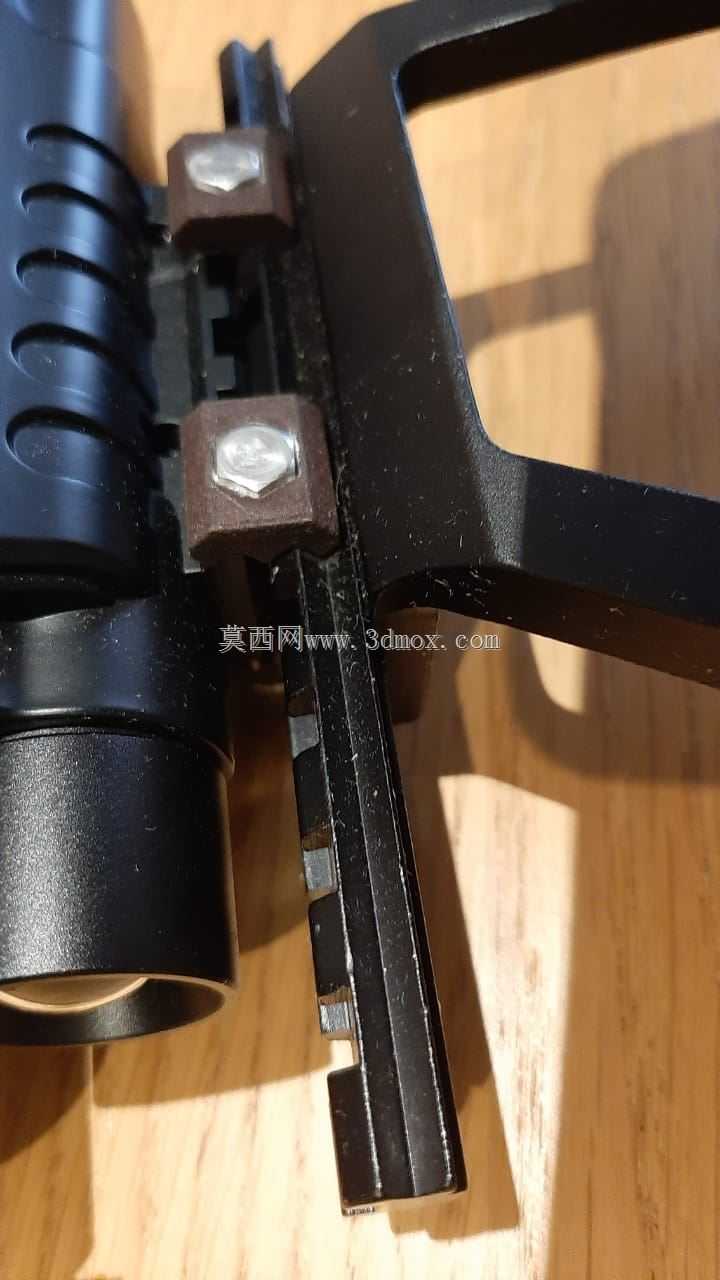

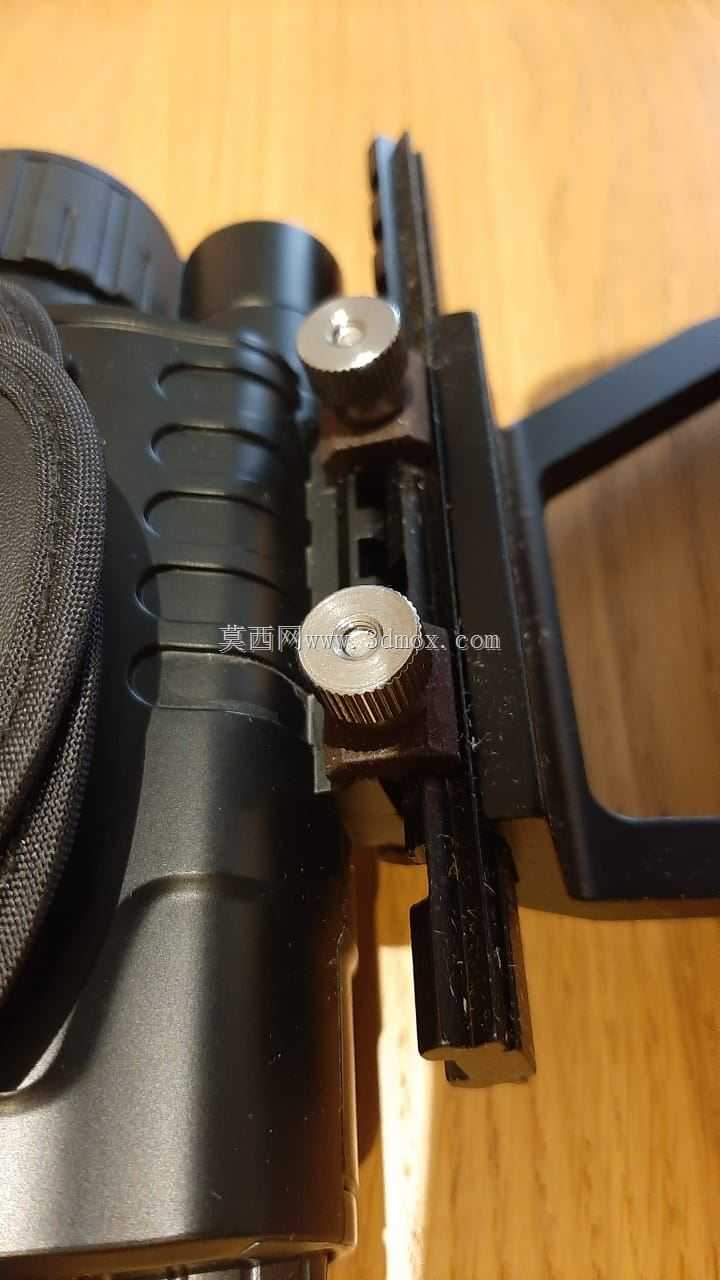

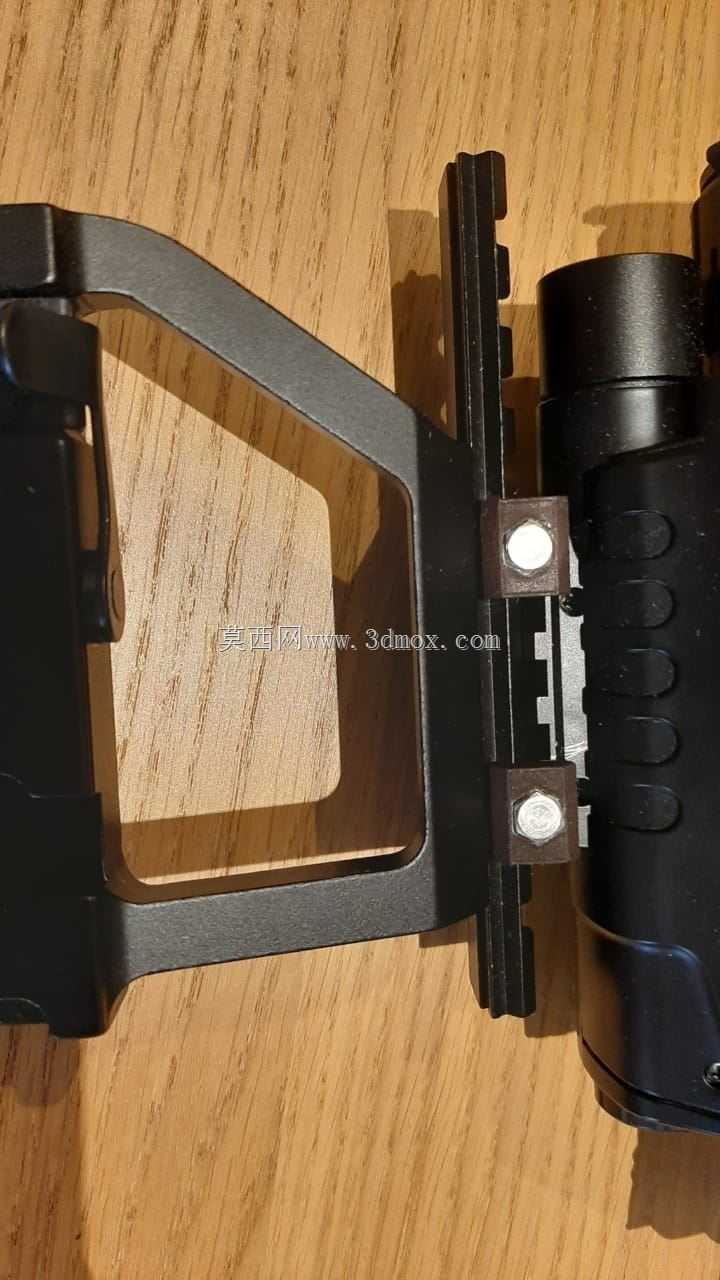

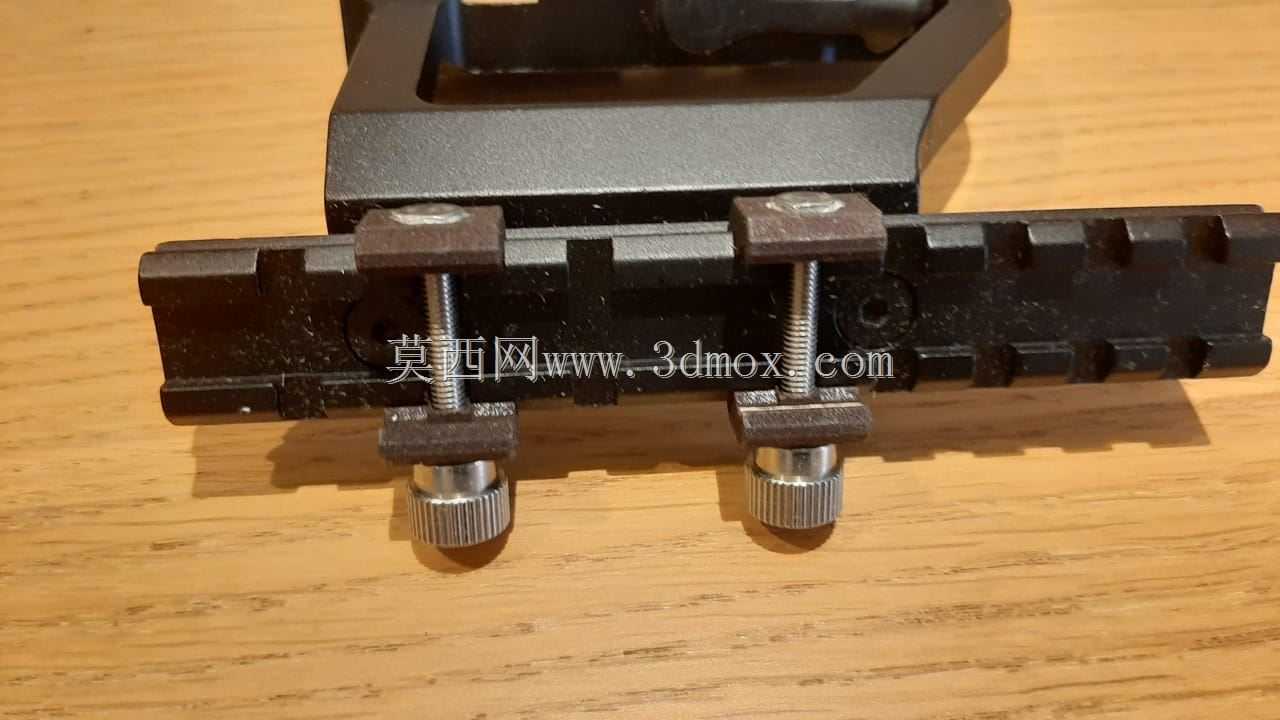

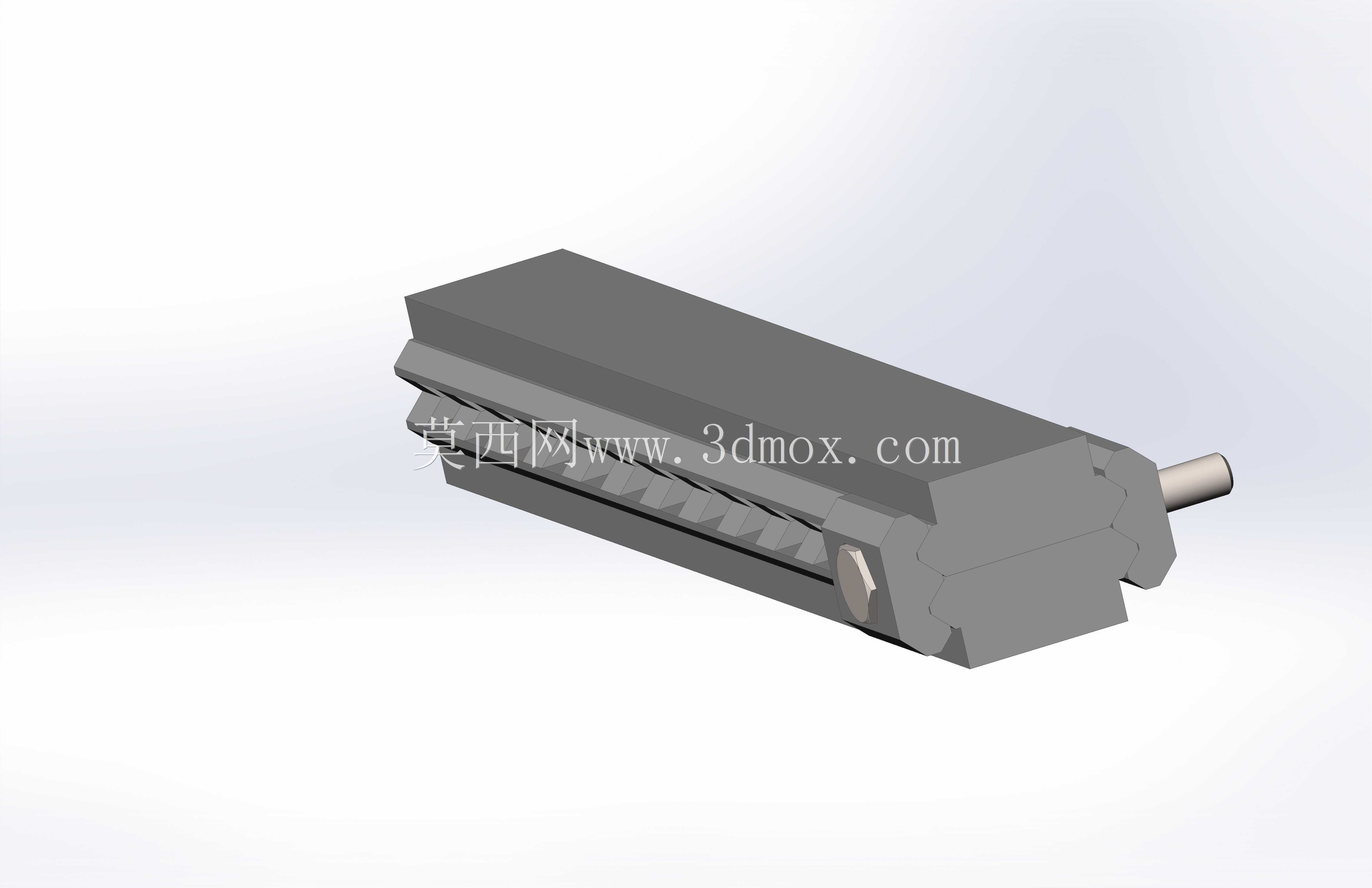

　　该适配结构采用分体式组合设计，整体分为上下两个功能部分，上部为标准皮卡汀尼导轨槽结构，槽距、槽宽完全符合皮卡汀尼导轨的通用尺寸规范，可直接装夹所有符合该标准的战术附件，下部为双向夹装机构，可根据实际安装需求调整夹装方向，既可以夹装在皮卡汀尼导轨基座上输出同规格导轨拓展位，也可以调整夹爪间距适配韦弗导轨的安装尺寸，实现两类导轨之间的双向转接。夹装机构采用对称式双螺杆锁紧设计，每根锁紧螺杆配套滚花调节旋钮与六角拧紧端头，日常无工具状态下可通过滚花旋钮手动预紧，需要更高锁紧强度时可使用内六角工具对螺杆端头进行加固拧紧，配合锁紧端的防滑压块，夹紧后可承受常规战术附件使用过程中的后坐力冲击，不会出现移位、松脱问题。从安装边界尺寸来看，

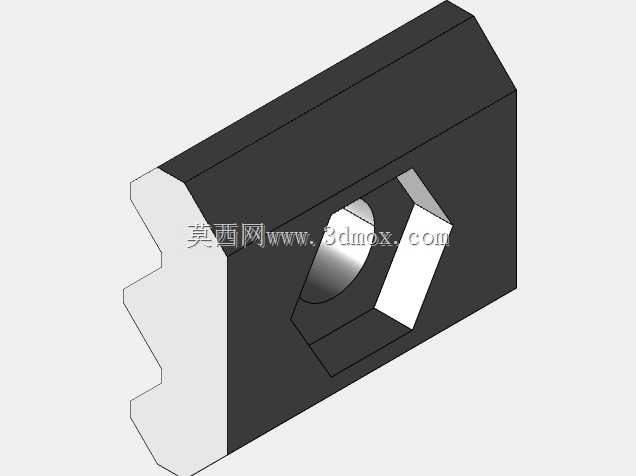

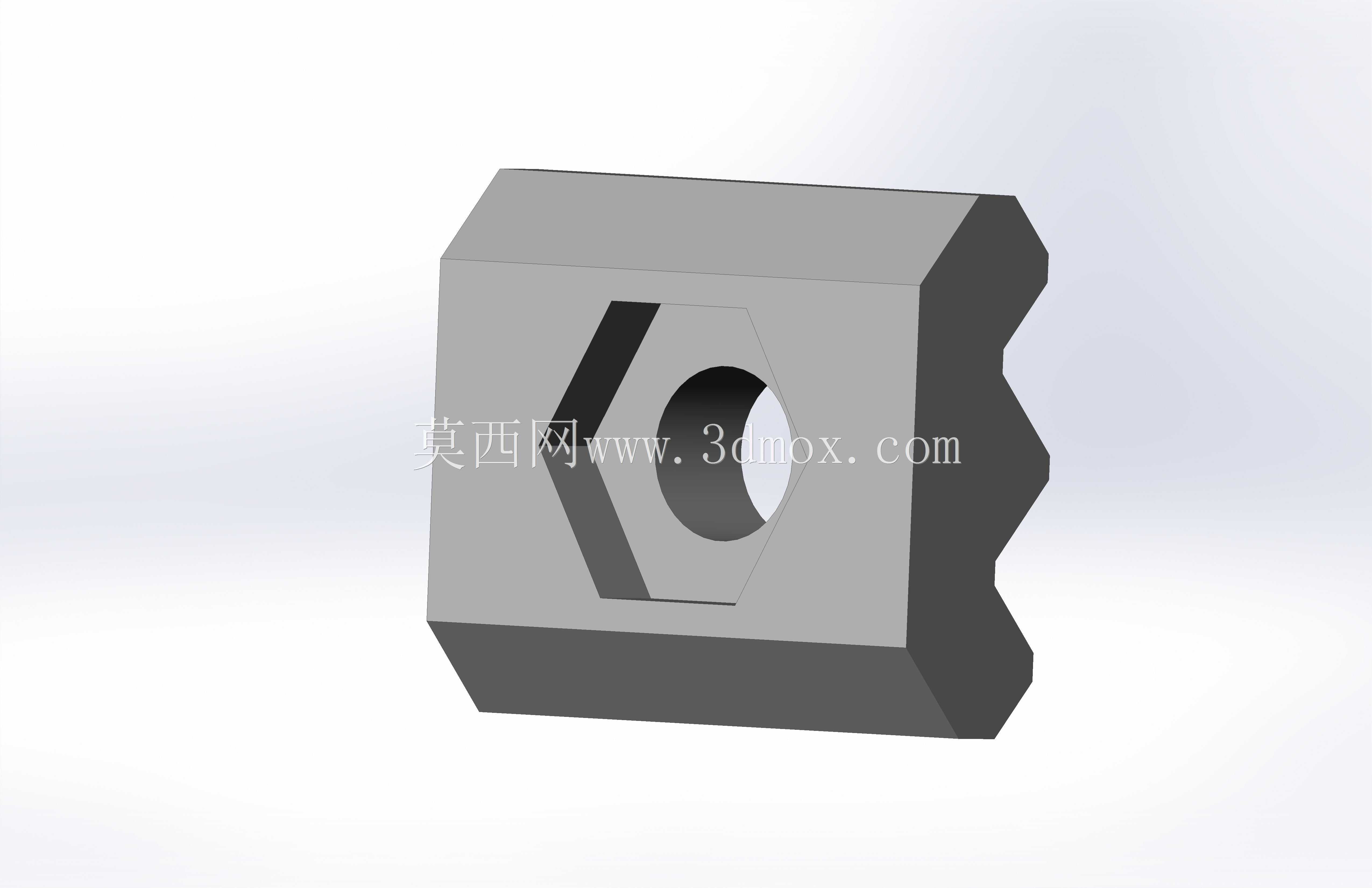

　　该适配座整体宽度与标准皮卡汀尼导轨宽度保持一致，安装后不会向两侧突出过多尺寸，避免影响周边其他附件的装夹空间，整体高度控制在较低范围内，安装后附件的光轴中心高度偏移量控制在合理区间，减少加装适配座后带来的瞄准基线抬升问题，适配长度覆盖3个标准皮卡汀尼导轨槽位，可提供足够的附件安装支撑长度，同时不会占用过多导轨基座的可用空间。设计过程中针对3D打印工艺做了专门的结构优化，分体式部件的壁厚均匀性做了调整，避免SLS打印过程中出现翘曲、壁厚不均导致的强度不足问题，所有装配孔位预留了聚酰胺材料打印后的收缩余量，装配时无需二次打磨即可完成螺杆与螺母的顺畅配合，M4螺纹螺钉与滚花螺母的配合位置设计了防转卡槽，避免拧紧过程中螺母跟转，

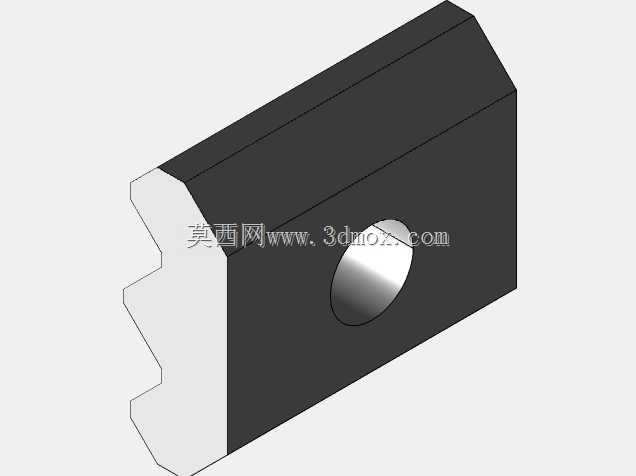

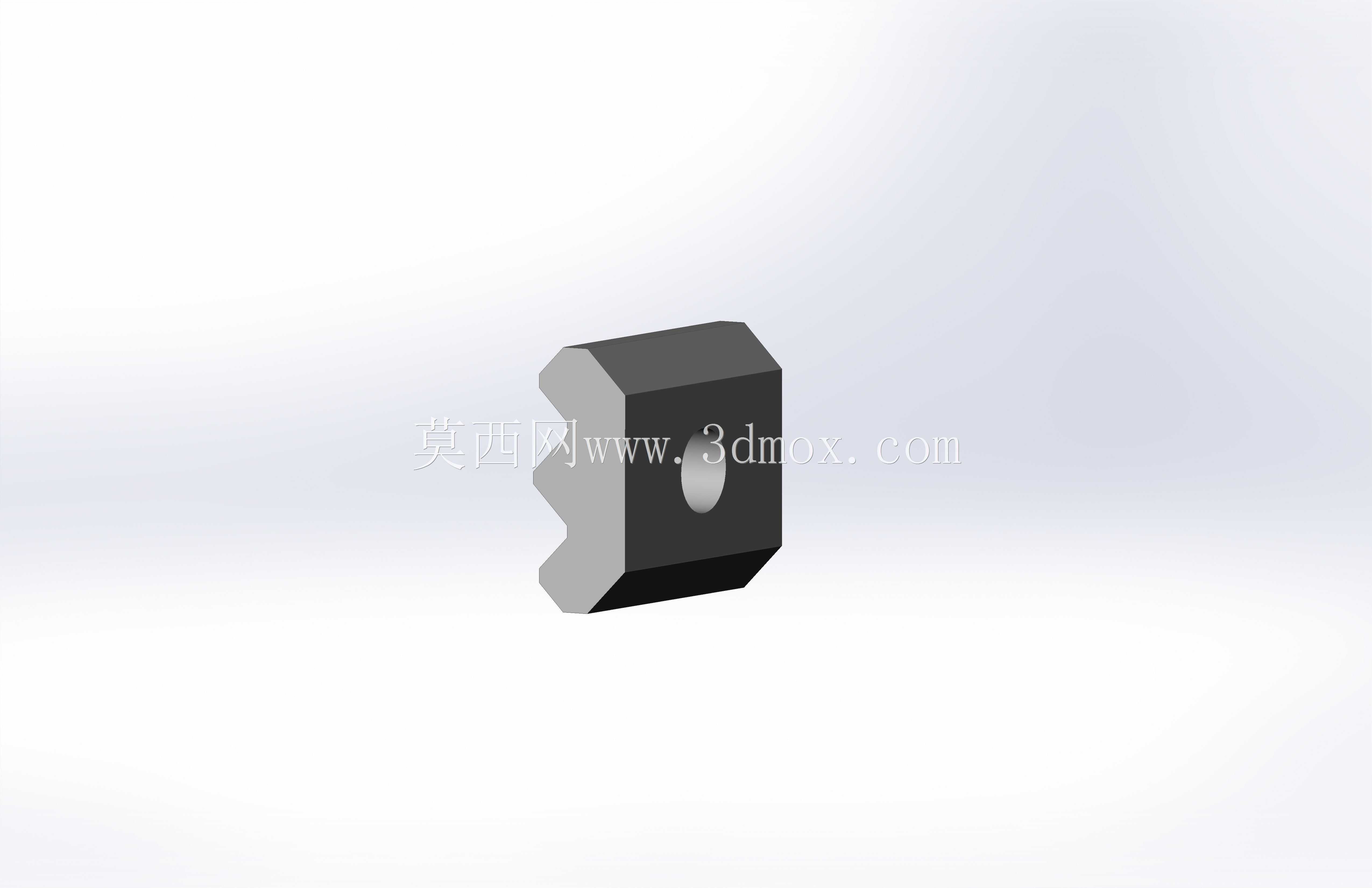

　　提升装配与调节的顺畅度。夹装压块与导轨接触的位置设计了与导轨槽型匹配的凸起卡齿，卡入导轨槽后可实现纵向定位，进一步提升锁紧后的抗滑移能力，即使在反复冲击载荷下也能保持安装位置的稳定性。在实际选型使用时，需要确认基座导轨的槽型尺寸，若安装在韦弗导轨上，需调整两个夹爪的间距至对应槽宽位置，确保卡齿完全卡入导轨槽后再进行锁紧，避免压块仅接触导轨平面导致夹紧力不足；上部拓展导轨可兼容所有标准皮卡汀尼规格的附件，装夹附件时需注意附件的锁紧螺母位置与适配座的螺杆位置错开，避免出现干涉无法锁紧的问题。该结构没有多余的冗余设计，所有结构特征都服务于转接锁紧与尺寸兼容的核心功能，没有多余的装饰性结构，整体重量控制在较低水平，加装后不会给装备带来过多的额外负重，适合对重量敏感的使用场景。
