手持高压建筑清洁作业喷枪结构设计

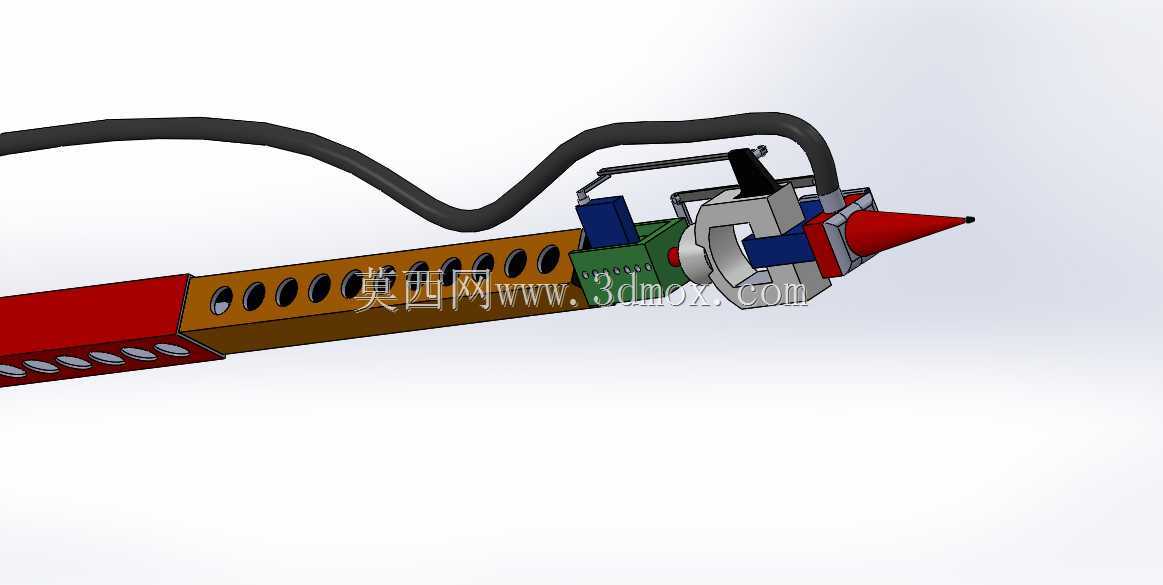

这款手持清洁作业喷枪的结构设计，核心围绕建筑外立面、装修后现场、硬质铺装表面的污渍清理场景展开，区别于普通家用清洁工具，其结构强度、喷射压力适配都针对工程作业场景做了定向优化。从实际作业需求出发，设计时首先考虑了长时间手持操作的受力平衡，枪身主体的握持段做了分区结构设计，靠近扳机的位置预留了足够的手指操作空间，后端的延长杆段做了等距减重孔排布，既保证杆体的抗弯强度，又能降低整体自重，减少作业人员长时间抬举操作的肌肉负荷。前端的喷射组件采用了模块化快装思路，喷嘴与阀体的连接位做了定位止口结构，更换不同喷射角度的喷嘴时无需额外工具，对准卡位旋转即可锁定，适配不同清洁场景的需求：冲洗大面积浮尘时可换装扇形喷嘴，清理缝隙顽固污渍时可换装直射聚流喷嘴。供液管路的连接端设置在枪身侧上方，高压软管的走线通过枪身上方的固定卡扣做了限位，避免作业过程中软管晃动干扰操作，同时管路接头处做了双层密封结构，耐受高压流体冲击时不会出现渗漏问题。扳机组件采用了杠杆式力放大结构，操作人员只需施加较小的握力即可触发阀体的通断，扳机的行程做了分段设计，轻扣时可实现小流量预喷，扣到底时为全流量高压喷射，方便作业人员根据污渍顽固程度灵活调整输出流量。枪身内部的流道做了顺滑过渡处理，没有直角转折结构，减少高压流体在流道内的压力损失，同时降低流体紊流带来的枪身震动。从安装边界来看，这款喷枪的接口尺寸适配市面上主流的高压清洗机输出管路，不需要额外加工转换接头即可直接配套使用，整体外形尺寸控制在单人单手握持可操作的范围内，延长杆的长度设计兼顾了高处作业的 reach 需求和狭窄空间作业的通过性，在楼道、窗边等受限空间内作业时不会出现杆体磕碰周边结构的问题。结构上的受力薄弱位置，比如阀体与枪身的连接位、喷嘴安装座，都做了局部加厚处理，同时通过圆角过渡消除应力集中点，耐受高频次的高压冲击和日常作业中的磕碰。枪身表面的结构没有多余的凸起棱角，意外掉落时不会出现局部结构断裂的问题，日常维护时只需拆开前端的阀体检视密封件磨损情况即可，不需要拆解整个枪身结构，降低了现场维护的难度。
