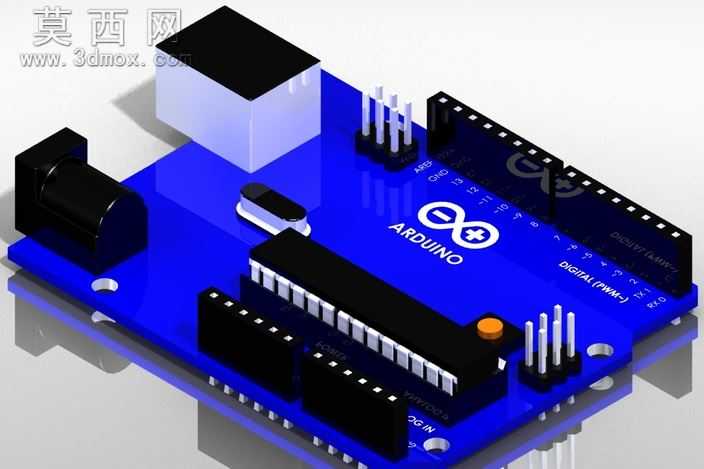

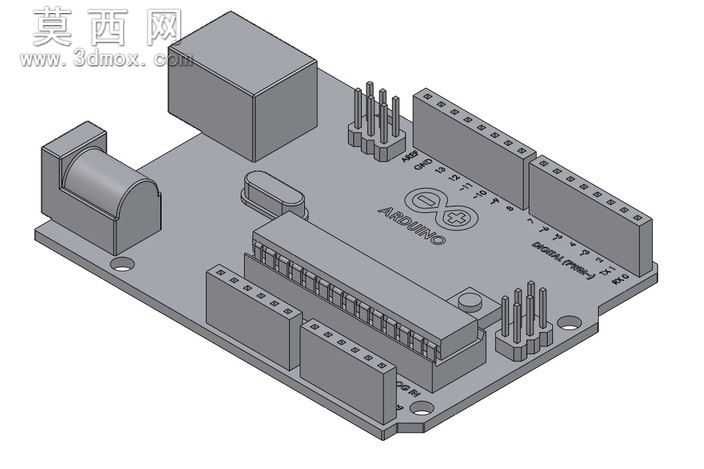

ArduinoUno开发电路板精细三维结构模型

本模型为ArduinoUno开发电路板的高精度三维建模成果，建模过程以实物卡尺测量数据为核心依据，完整还原了开发板的全部结构细节，相比同类型Uno板模型具备更高的细节完成度。建模阶段首先完成PCB基板的主体轮廓搭建，精准定位板上所有安装孔位、边缘倒角的尺寸参数，还原基板的真实厚度与外形特征，确保整体尺寸与实物完全匹配。随后逐一完成板载元器件的建模工作：包含电源接口、USB接口、复位按键、晶振元件、多组排针排母接口、主控芯片座、电源稳压模块等全部板载部件，每个元器件都按照实物比例还原外形尺寸，接口部分的针脚数量、排列间距、针脚直径都严格对照实物参数制作，排母的插槽结构、接口的卡扣细节都做了精细化处理，没有省略微小结构特征。模型同时还原了电路板背面的走线布局对应的结构特征，没有忽略背面的元件焊点、标识印刷对应的凹凸结构，完整覆盖开发板正反两面的全部结构细节。材质设置上，PCB基板采用哑光深绿板材材质模拟真实电路板的基板质感，金属排针、接口部分设置为亮面金属材质还原金属导电部件的光泽，塑料接口外壳、元件塑封部分设置为对应颜色的哑光塑料材质，不同元器件的材质区分清晰，渲染后可达到接近实物展示的视觉效果。建模过程中重点关注各元器件的装配位置精度，所有元件的安装位置、高度差都与实物保持一致，排针的伸出长度、接口的突出高度都经过反复核对，确保模型可用于3D打印外壳适配、结构装配验证、教学演示等多种场景。整体建模逻辑从整体轮廓到局部细节逐层推进，先确定基板基准面再逐一装配元件，保证各部件之间无干涉、位置准确，完整复现了ArduinoUno开发板的真实硬件结构，可满足电子设计教学、产品结构演示、开源硬件二次开发结构参考等多维度的使用需求。
