E-A-R一次触摸机

这是一个完整的逆向工程现有的商业产品。

我之前有一个项目,改造一个3 m E-A-R摸猫耳栓分配器进入自动送料器。 我想完成设计在3 d打印任何部分之前,所以我建模分发器,因为它的存在,以及大量的电子元件和一些木头碎片后来我削减。

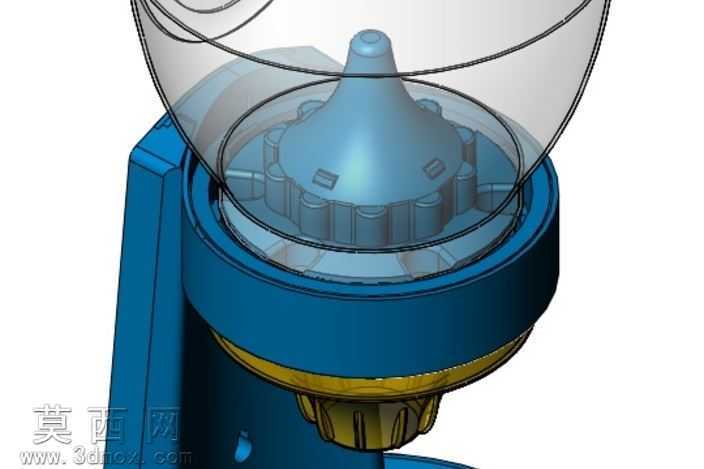

这是一个几乎分发器的精确3D模型。 我做了一些简化的几何站夹具,和所有的部分显示制造工件(销标志,见证,幻灯片行动,等等)。 在SolidWorks3D模型中,大会实际上是适当的约束,所以你可以看到如何真实3D模型的功能。 我花了很多时间在这个项目上。
