可3D打印拉绳直升机玩具设计

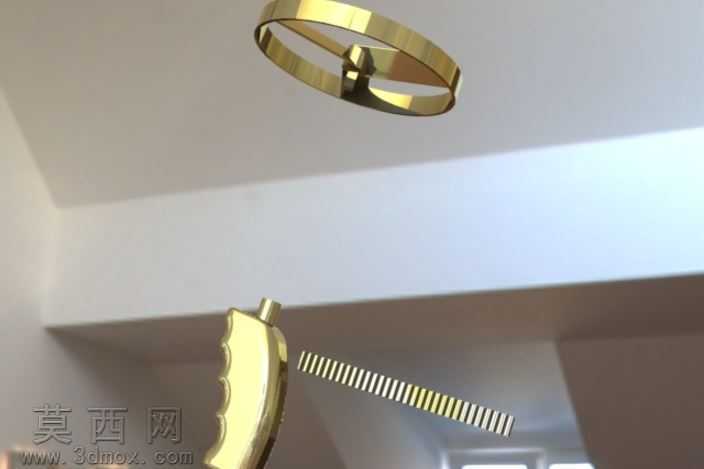

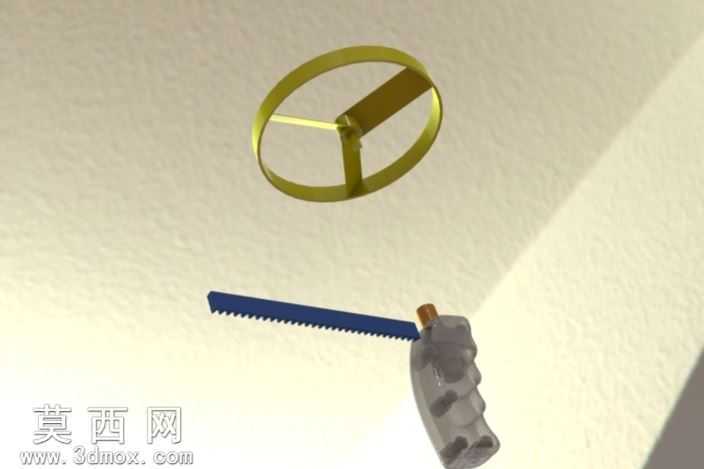

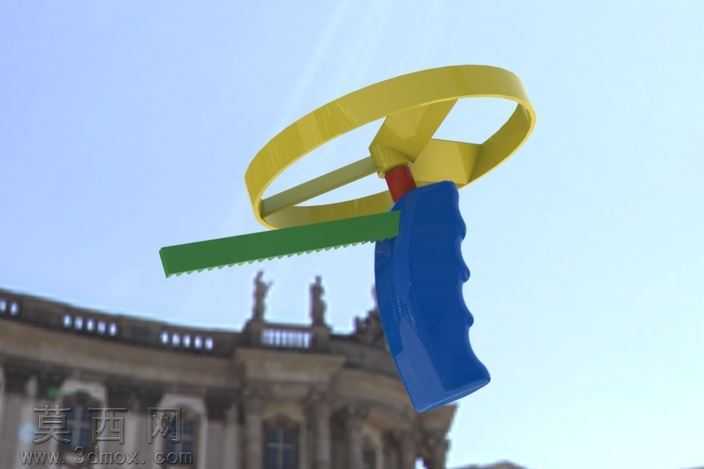

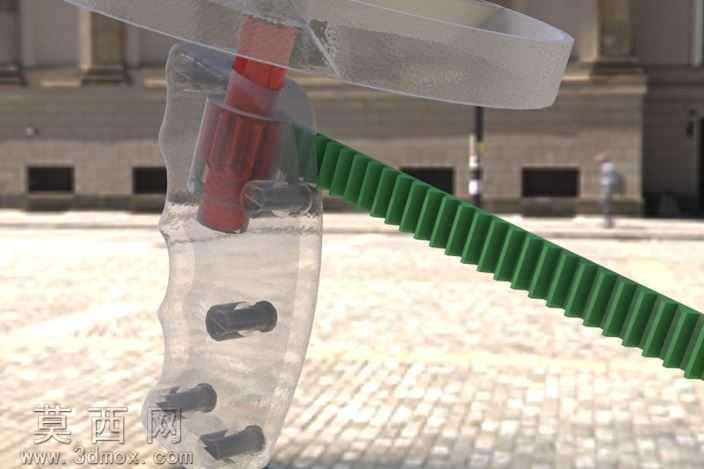

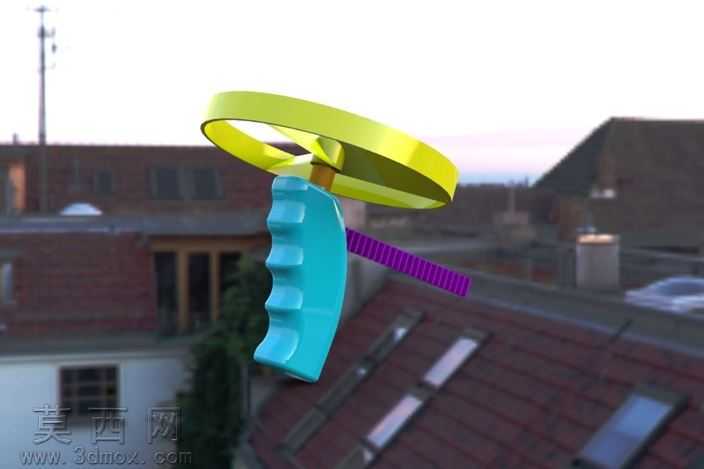

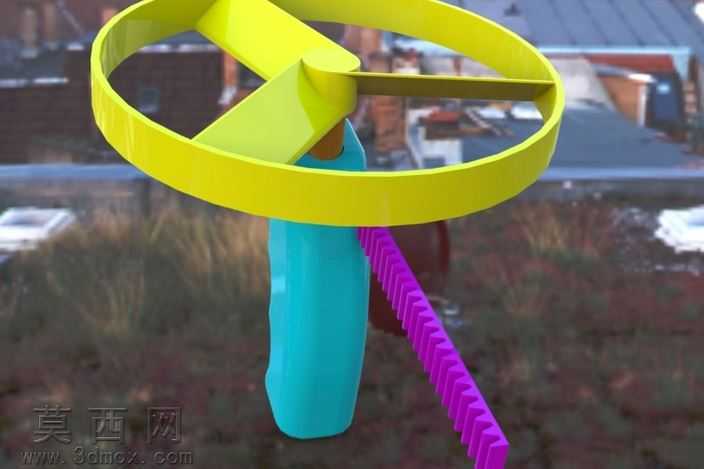

本作品为适配桌面级FDM 3D打印设备设计的拉绳驱动直升机玩具，整体采用模块化拆分思路完成三维建模，全模型仅包含五个独立结构部件，无需额外螺丝、胶水、橡胶带等辅助装配件，所有部件打印完成后即可直接拼接组合，实现零额外耗材的完整装配。建模阶段针对6×6×21厘米的成型空间做了尺寸适配，让小尺寸打印设备也可完整输出全部零件，同时对旋翼、握柄、拉绳齿条等核心运动部件做了公差预留，保证装配后运动顺畅无卡顿。结构设计上，将传统拉绳玩具的齿轮传动结构优化为棘轮啮合形式，既保证拉绳拉动时可带动旋翼高速旋转，又能在拉绳复位时避免旋翼反向锁死，兼顾传动效率与结构耐用性。材质适配方面，针对尼龙与ABS两种常用打印耗材做了专属结构优化：棘轮、旋翼等受力运动部件推荐使用尼龙耗材打印，利用尼龙的坚韧耐磨特性承受旋转离心力与啮合冲击力，握柄、外壳等结构件可使用ABS耗材打印，降低打印成本的同时保证握持手感。打印参数设置上，针对不同部件给出了对应填充率建议：ABS结构件采用5%-10%的填充率即可满足强度需求，尼龙运动部件采用20%-40%的填充率提升抗冲击性能，所有部件的打印层厚控制在0.2-0.3毫米之间，兼顾打印精度与成型效率。模型渲染阶段采用写实风格，将成品模型置于日常民居屋顶场景中，搭配柔和的自然天光，还原玩具实际把玩时的户外场景质感，不同部件分别赋予对应耗材的材质表现：旋翼部分使用亮黄色半哑光塑料材质，握柄使用青蓝色磨砂塑料材质，拉绳齿条使用紫色哑光塑料材质，清晰区分不同部件的同时还原3D打印成品的真实质感。设计过程中对所有拼接位做了插拔松紧度调试，保证部件拼接后牢固不松脱，同时无需工具即可完成拆装，拉绳通道做了顺滑倒角处理，避免拉动拉绳时出现卡顿或磨损拉绳的问题，旋翼部分做了动平衡优化，保证高速旋转时不会出现明显抖动，整体设计兼顾打印友好性、装配便捷性与游玩趣味性。
