2005款别克引擎盖释放电缆门锁结构

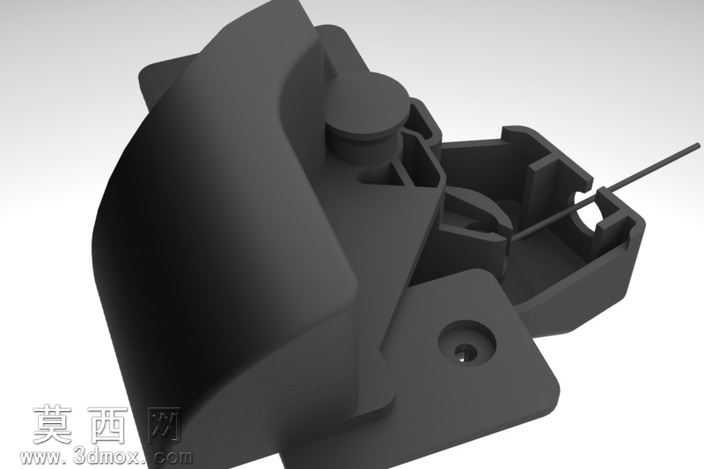

本模型为2005款别克布利车型配套的引擎盖释放电缆门锁结构，建模过程以实车部件逆向测绘为核心基础，全程依托三维建模软件完成全参数化结构搭建。建模前期通过卡尺、光学比对仪对原车锁件进行全尺寸数据采集，逐一记录锁体曲面弧度、安装孔位坐标、卡扣卡槽配合公差、电缆走线槽位尺寸等核心参数，为后续模型还原精度提供数据支撑。建模阶段优先构建锁体主体基座特征，通过拉伸、切除、曲面放样等命令完成基座的安装固定结构、锁止卡位结构一体成型，针对锁体外侧的弧形包覆曲面，采用多截面曲面拟合方式还原原车部件的流线型外观，同时对曲面边缘做圆角过渡处理，匹配实车部件的注塑成型工艺特征。针对锁体内部的锁止联动结构，单独构建活动卡扣、复位凸台、电缆挂接柱等独立特征，严格还原各部件之间的装配间隙与运动行程，确保虚拟装配状态下可模拟电缆拉动时的锁止释放动作逻辑。材质渲染阶段为锁体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数匹配原车PA66注塑件的表面质感，对安装孔内的金属衬套单独赋予金属材质，还原金属嵌件的光泽与反光特性，同时对电缆部件赋予带轻微纹理的黑色橡胶材质，还原线缆外层的包覆质感。建模过程中刻意省略了量产部件上的喷码标识、贴纸、注塑飞边等非核心结构细节，在保证结构装配精度完全匹配原车部件的前提下，简化了非功能性的外观细节，既满足3D打印的成型需求，也可直接用于车辆维修替换件的结构验证、同类型车用锁具的结构参考设计，完整还原了原车锁具的锁止逻辑、安装定位方式与电缆联动释放的核心功能结构。
