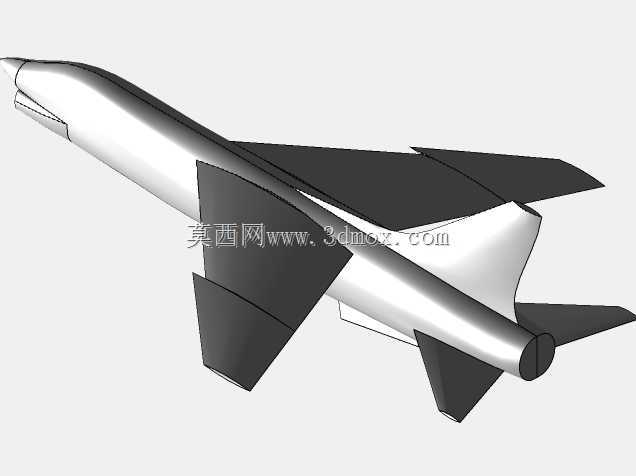

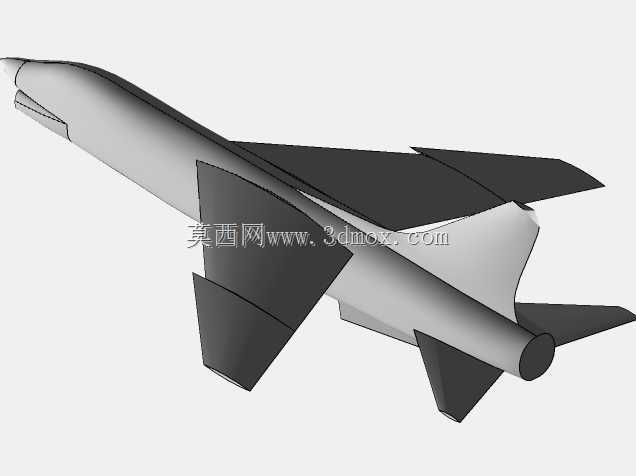

F-8十字军喷气式战斗机精细三维结构

作为舰载超音速战机的经典构型，F-8十字军的三维结构还原需要兼顾气动布局与舰载适配的双重工程逻辑。从实际应用场景来看，该机型最初作为航母舰载制空战机设计，需要在有限的飞行甲板长度内完成起降，同时兼顾跨音速阶段的机动性能，因此在整体结构设计上，机身采用了符合面积律的收腰构型，能够有效降低跨音速飞行时的波阻，提升高速段的飞行稳定性。机身主体为半硬壳式结构，纵向布置的长桁与横向隔框形成稳定的承力体系，既能够承受高速飞行时的气动载荷，也能为机载设备、燃油系统、动力装置预留足够的安装空间，机身截面沿轴向平滑过渡，从机头进气道位置的圆形截面逐步过渡到尾喷口处的环形截面，保证气流在机身表面的附着性，减少不必要的紊流产生。机翼采用可变安装角设计，这一结构是该机型适配舰载起降的核心设计点，在起降阶段机翼安装角可上调一定角度，在不改变机身迎角的前提下提升机翼升力系数，避免起降过程中机头过高遮挡飞行员视线，同时降低着舰时的进场速度，缩短滑跑距离；机翼后缘布置有襟翼与副翼，襟翼在起降阶段下偏可进一步提升低速升力，副翼则负责横向机动的姿态控制，机翼前缘的后掠角度经过气动优化，能够在超音速飞行时将激波位置控制在合理范围，降低阻力增量。尾翼采用全动平尾加单垂尾的构型，全动平尾可在大迎角飞行状态下提供足够的纵向操纵力矩，避免常规平尾在机翼尾流遮蔽下出现操纵效率不足的问题，垂尾的高度与后掠角度经过匹配设计，能够在高速飞行时提供足够的航向稳定性，同时满足航母机库的高度限制要求，垂尾后缘的方向舵可实现航向的精准修正，配合副翼与平尾完成复杂机动动作。机头位置的进气道采用皮托式设计，结构简单且在亚跨音速阶段进气效率较高，能够为涡喷发动机提供稳定的气流供给，进气道内部的通道型面平滑过渡，避免气流在管道内产生分离，保证发动机在不同工况下的工作稳定性。起落架采用前三点式舰载起落架设计，前起落架布置在进气道下方位置，配备弹射牵引结构，可适配航母弹射器的牵引需求，主起落架安装在机翼根部的承力框位置，结构强度能够承受着舰时的巨大冲击载荷，起落架的收放机构完全收纳于机身与机翼的预留舱室内，收放路径经过运动仿真验证，不会与周边结构产生干涉。整体结构的安装边界严格按照实机尺寸比例还原，各部件的连接位置、运动行程都符合工程实际，可用于航空结构教学、气动仿真分析、虚拟场景搭建等场景，能够帮助设计人员理解早期超音速舰载机的结构设计逻辑，也可作为新型战机概念设计的参考构型，在建模过程中对各承力部件的位置、运动机构的配合关系都做了精准还原，避免出现结构干涉、受力路径不合理的问题，保证模型的工程参考价值。
