NASA EAS轨道快装支架结构设计

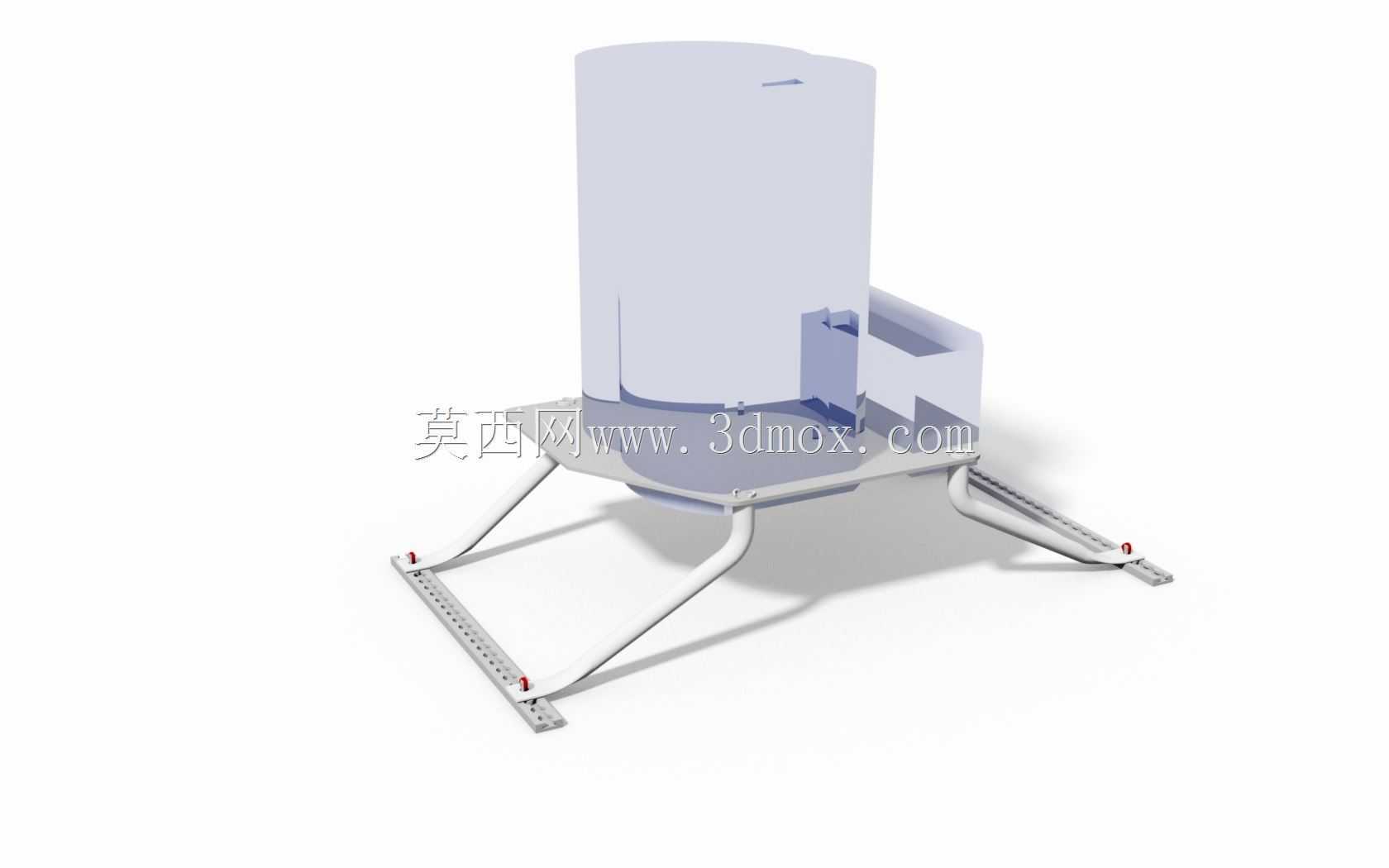

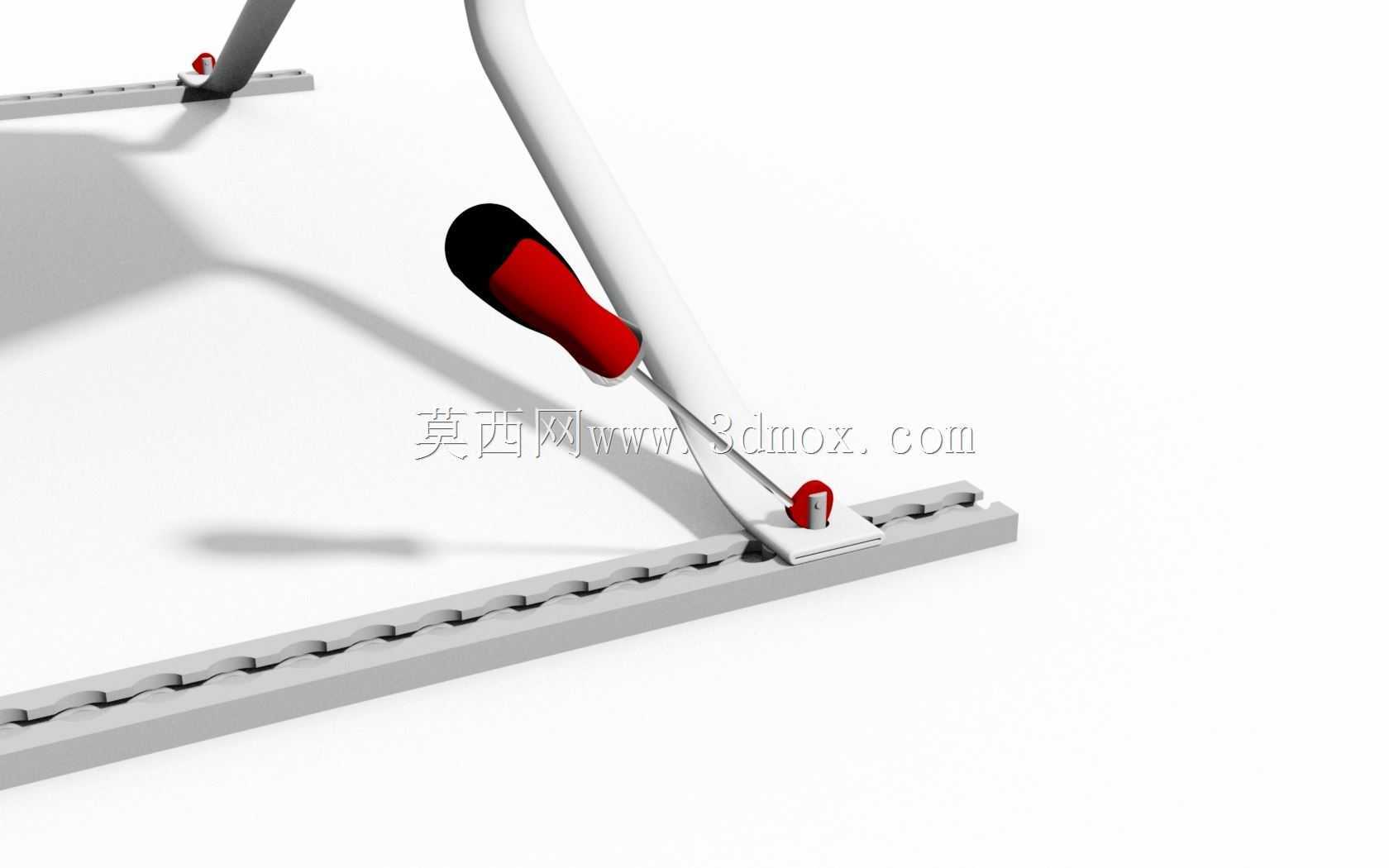

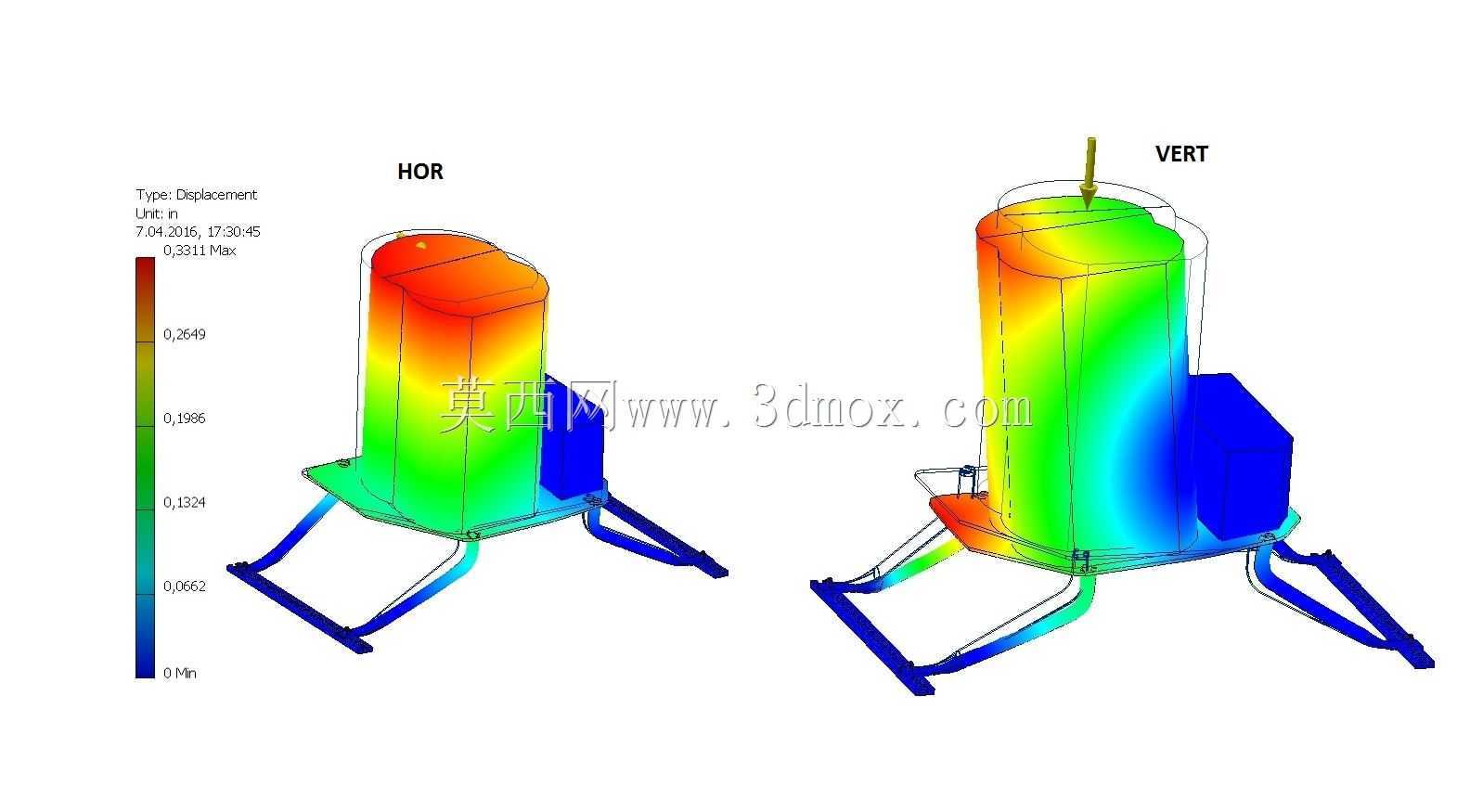

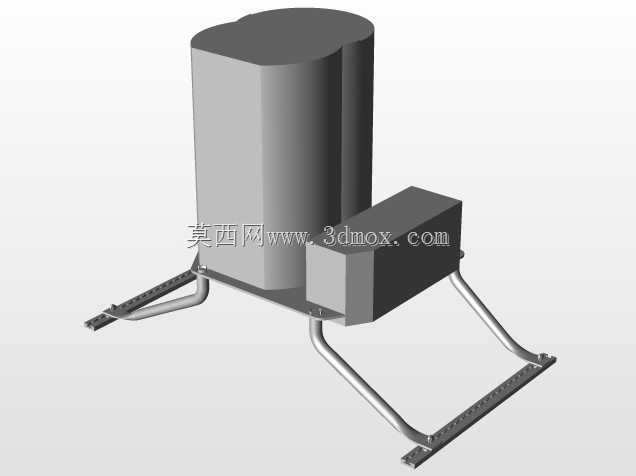

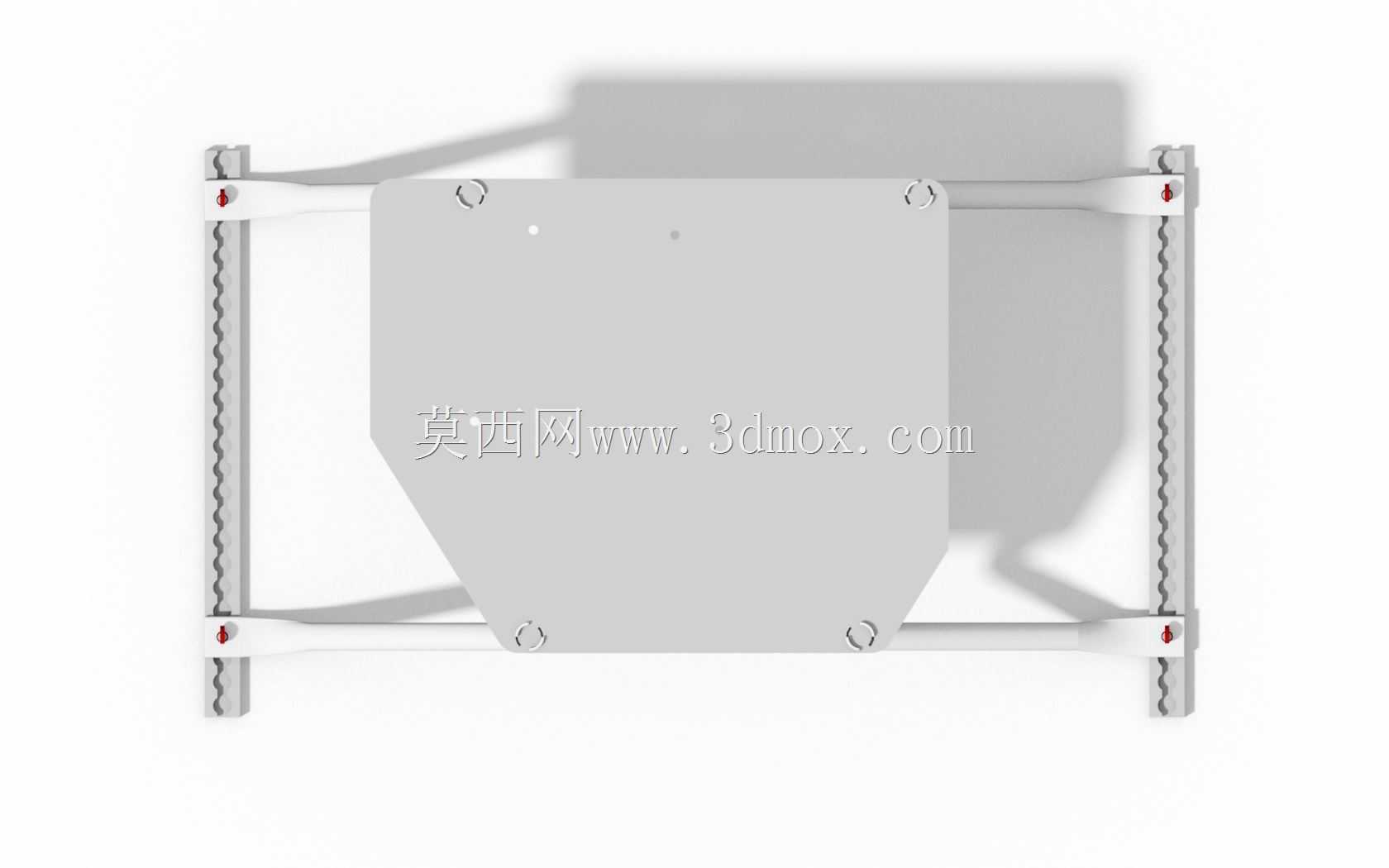

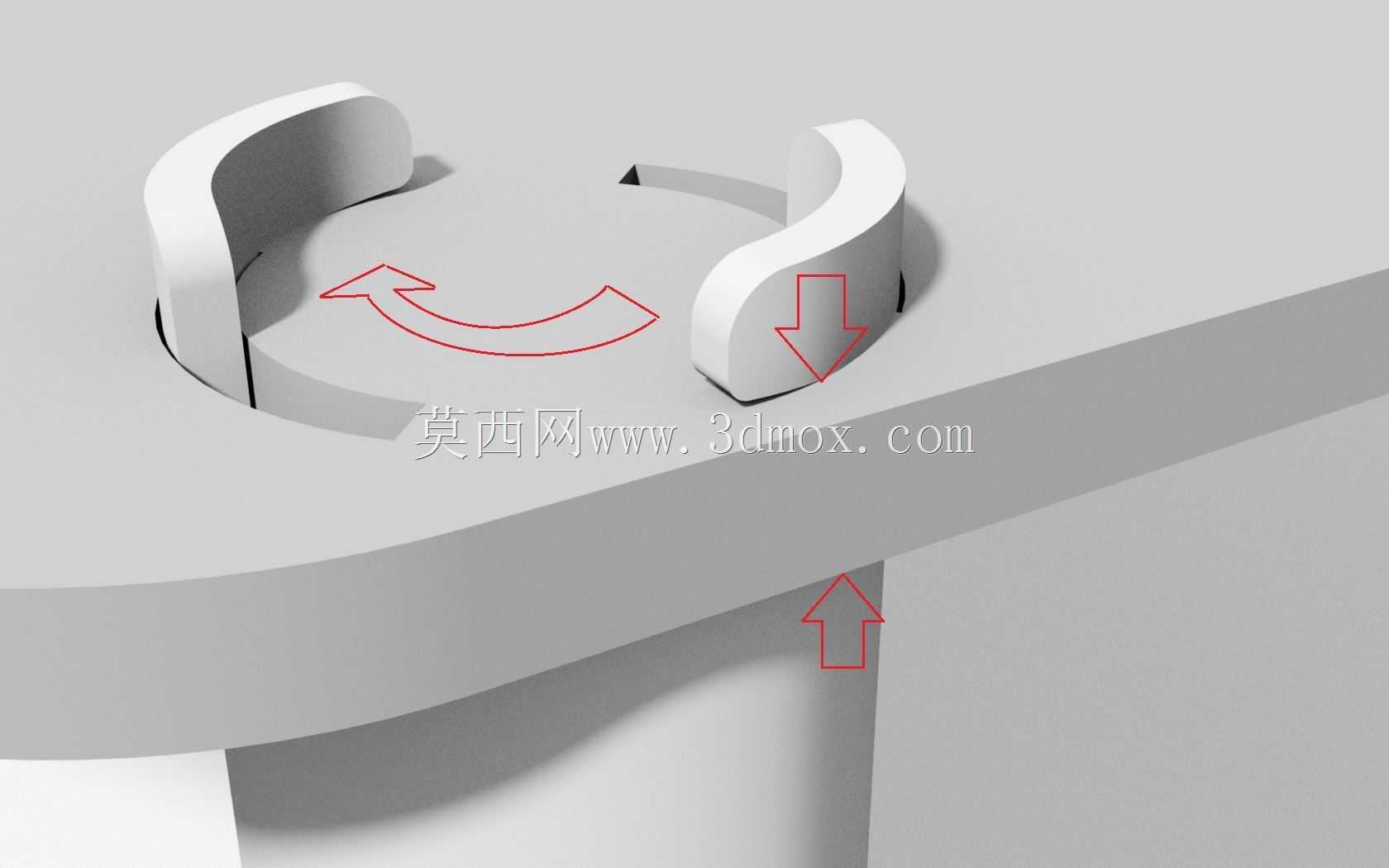

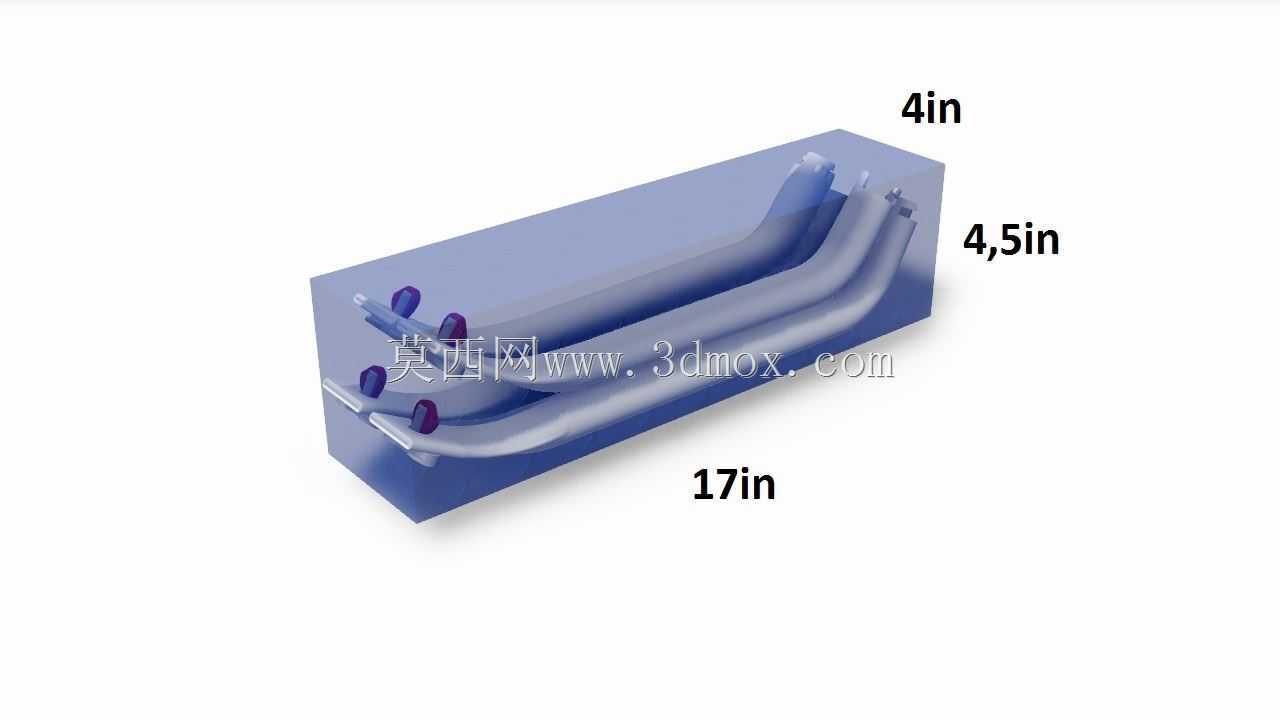

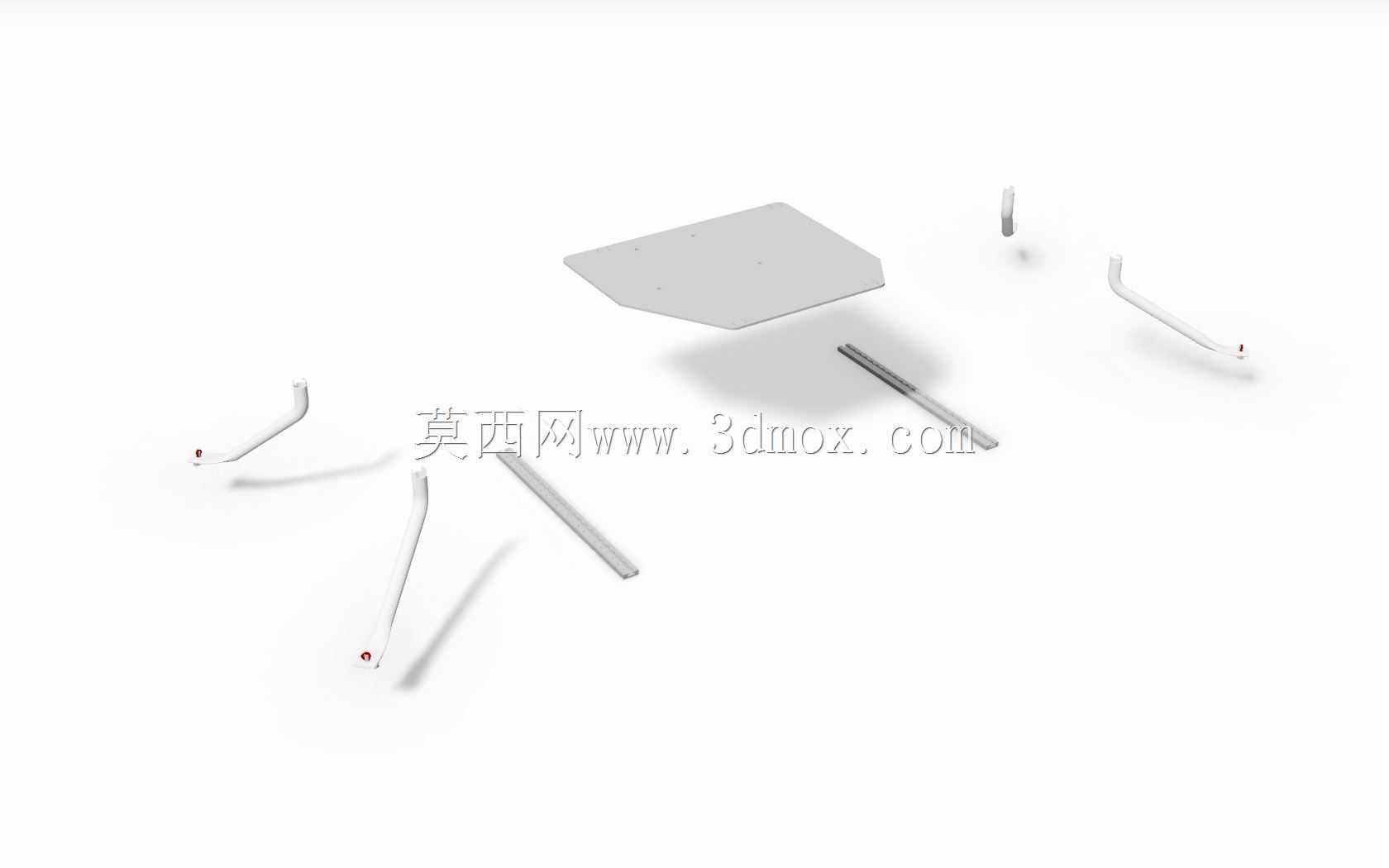

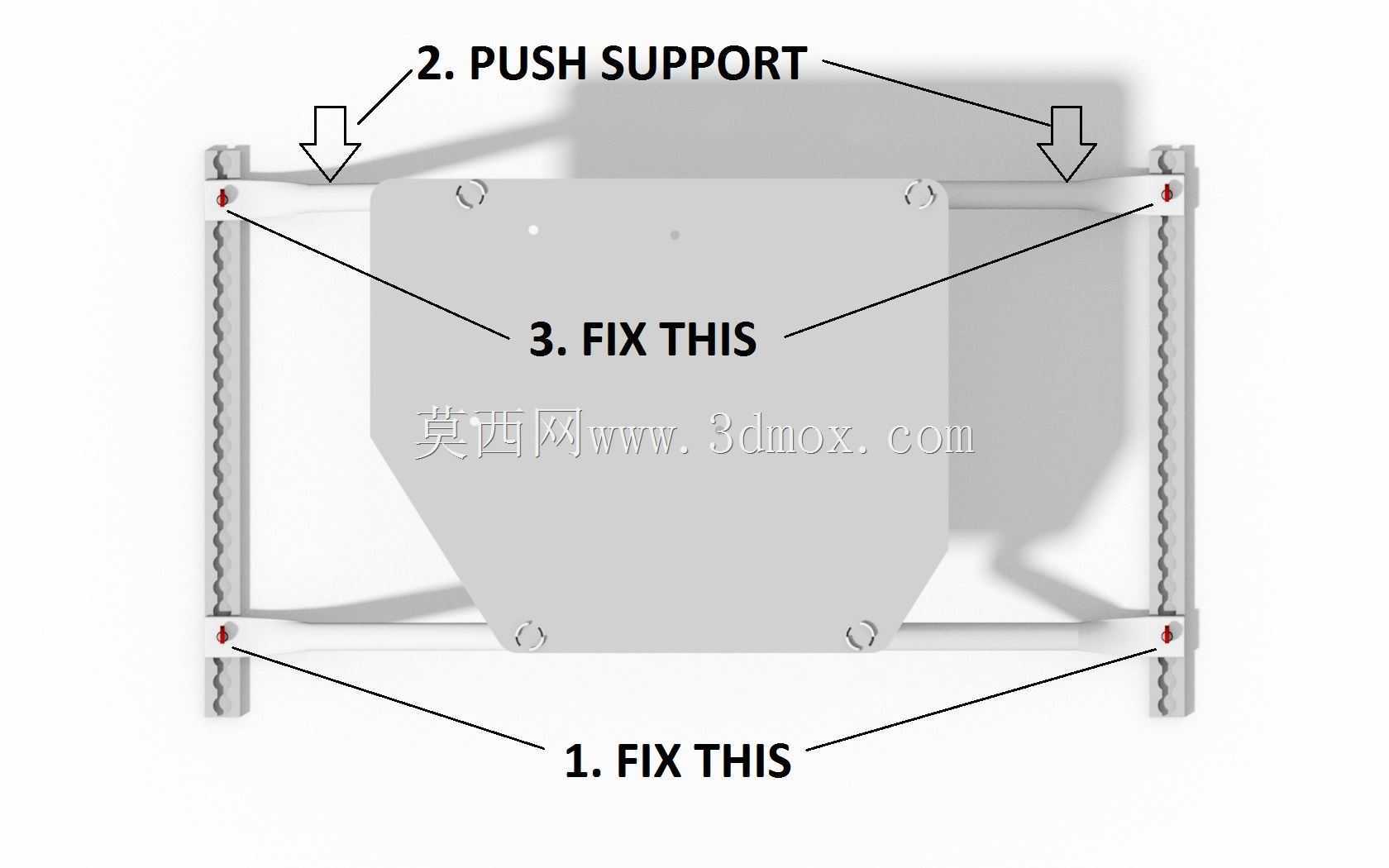

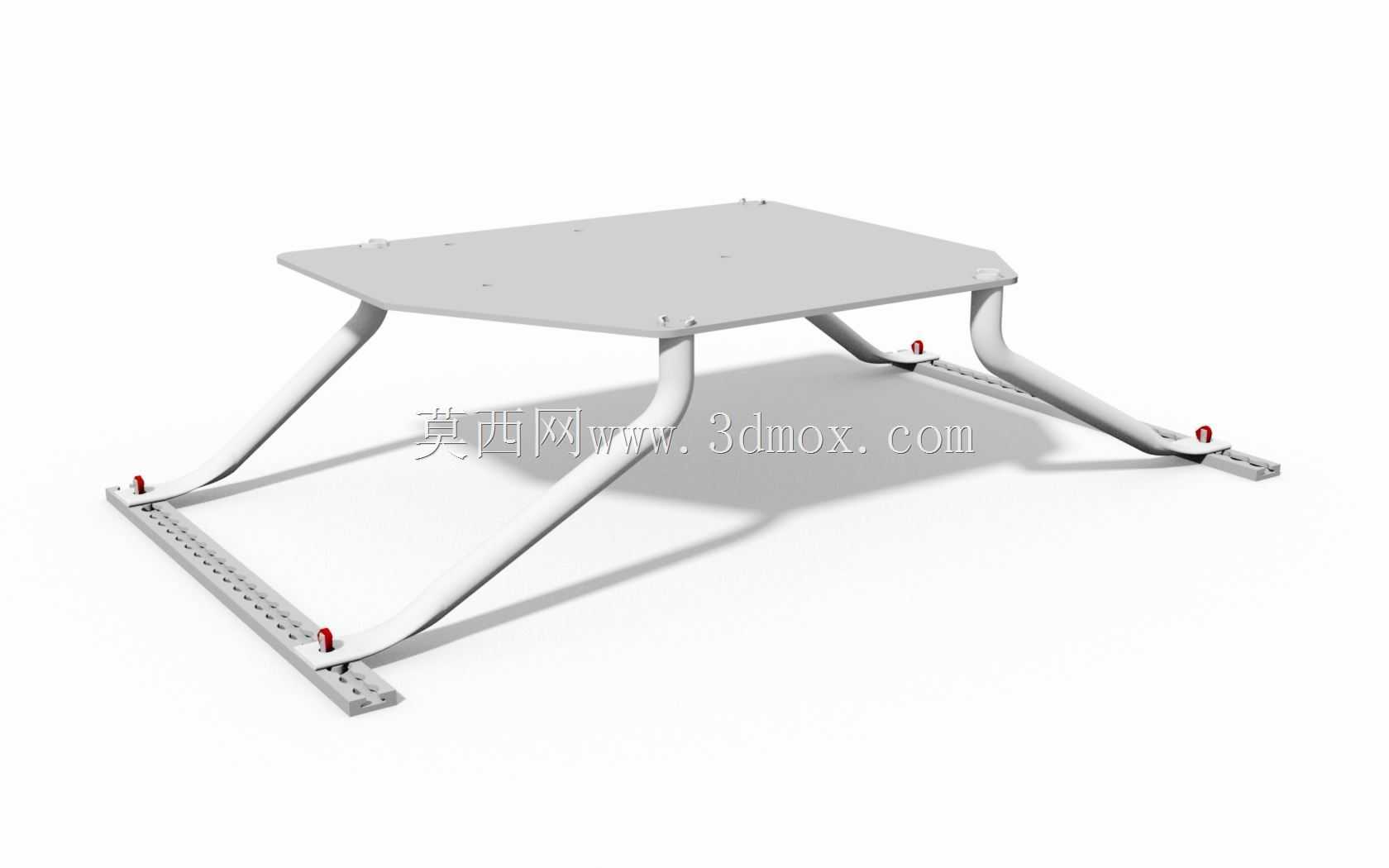

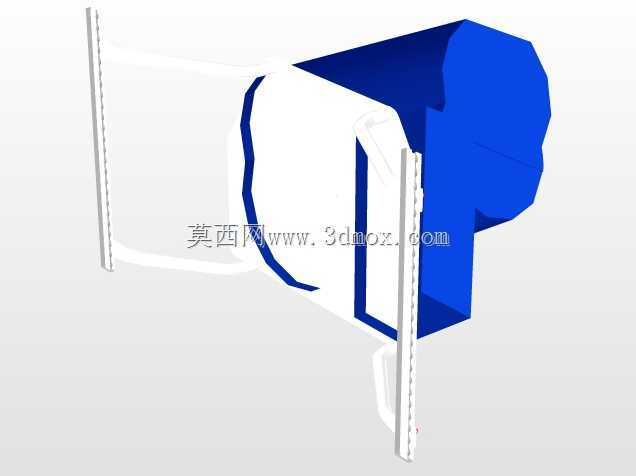

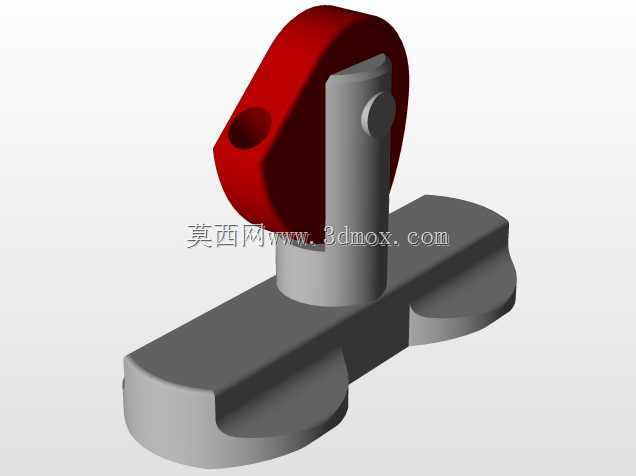

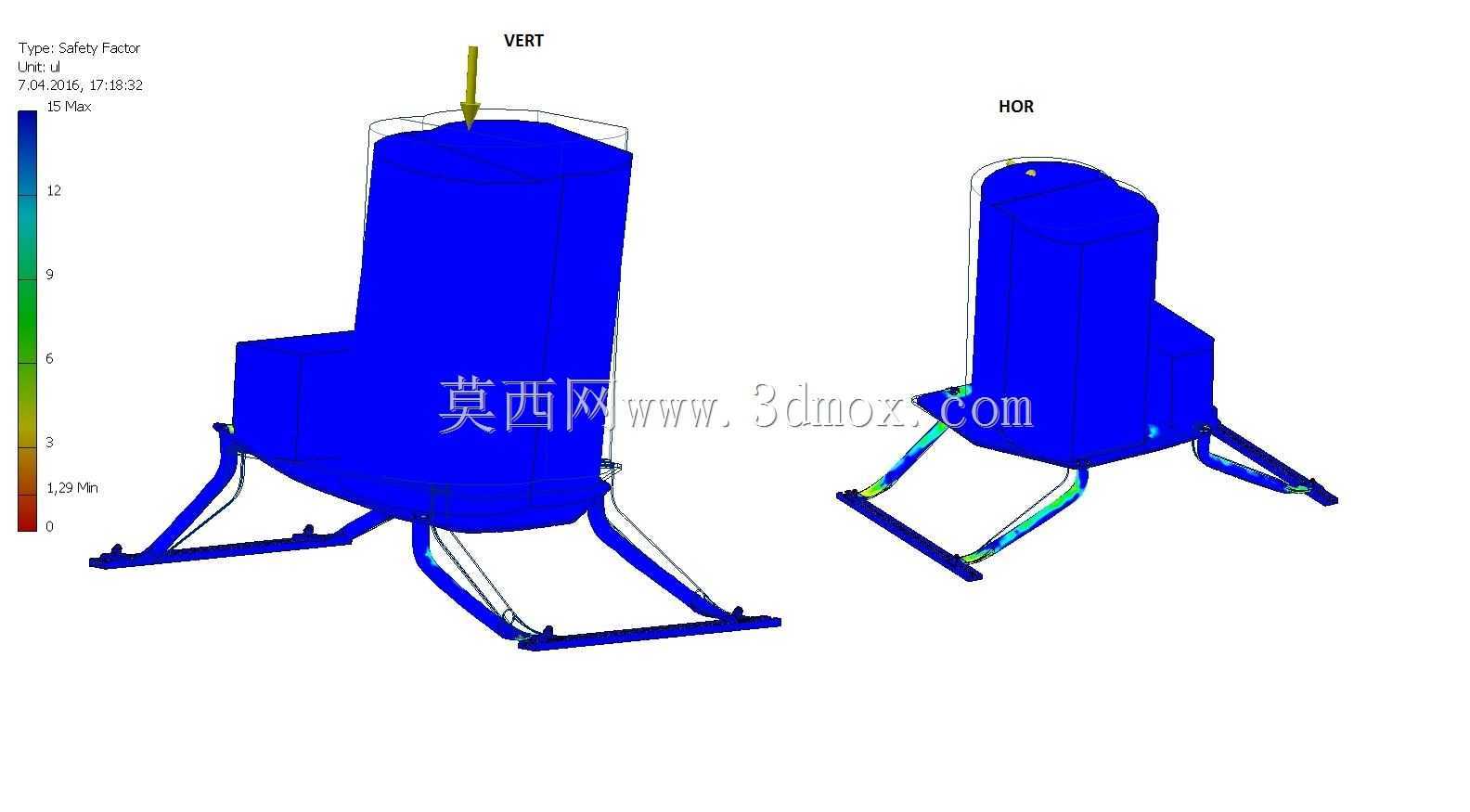

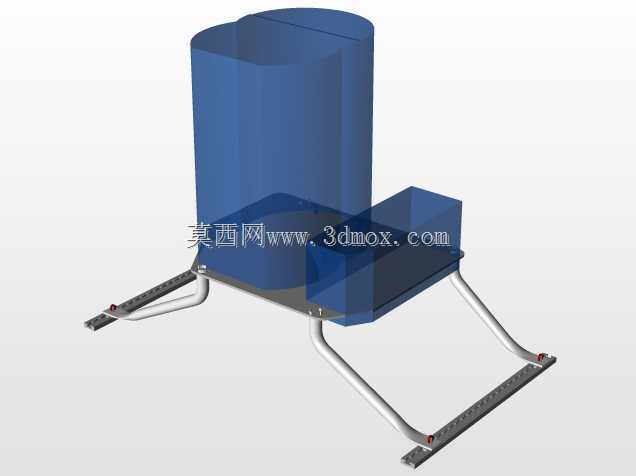

该快装支架主要适配实验类轨道的快速装夹场景，可在带连续齿槽的标准安装轨道上实现无额外螺栓的快速定位锁紧，适配需要频繁调整安装位置、缩短装调周期的实验工装搭建需求，尤其适合对安装效率有较高要求的临时测试工位、可重构实验台架搭建场景，无需提前在轨道上加工螺纹孔或预装连接件，仅靠自身结构即可完成锁紧固定。支架采用成对镜像布局设计，单组支架可同时完成轨道侧锁紧与上部管件夹持两项功能，上部的V形夹持槽可适配两种不同外径的圆形管件，夹持时V形面可自动对中管件轴线，无需额外调整对中结构，管件装入后依靠支架自身的微变形产生持续张紧力，避免实验过程中受振动出现管件松脱移位。锁紧端采用偏心凸轮式快锁结构，相比传统的螺栓顶紧结构，操作时无需反复旋转紧固件，仅需扳动偏心手柄即可完成锁紧与释放动作，操作行程短，装拆效率远高于常规螺纹锁紧结构；设计阶段针对铝材与不锈钢两种材质做了力学性能校核，不锈钢材质整体刚性更强，重载工况下形变更小，铝材版本在保证结构强度的前提下做了轻量化优化，整体重量仅为不锈钢版本的四分之一左右，适合对安装负载有严格限制的场景。安装时仅需将支架底部卡入轨道的齿槽内，扳动偏心手柄即可完成锁紧，底部卡爪与轨道齿槽的啮合面做了贴合优化，锁紧后可承受沿轨道轴向与垂直轨道方向的双向载荷，不会出现沿轨道滑移的问题；整套支架仅包含四个基础加工件与四个配套锁紧组件，所有零件均可采用激光切割工艺完成毛坯加工，后续仅需做少量的钻孔、倒角工序即可完成成品制作，加工门槛低，生产周期短，适合小批量快速试制。设计时特意规避了需要专用工具操作的结构，仅用普通一字螺丝刀即可完成所有装拆操作，甚至在应急场景下可借助随身工具完成锁紧调整，偏心手柄的长度做了优化，既保证扳动时能产生足够的锁紧力矩，又不会因力臂过长导致支架整体轮廓超出安装边界，避免与周边其他实验构件产生干涉。
