可变构型越野行走轮结构设计

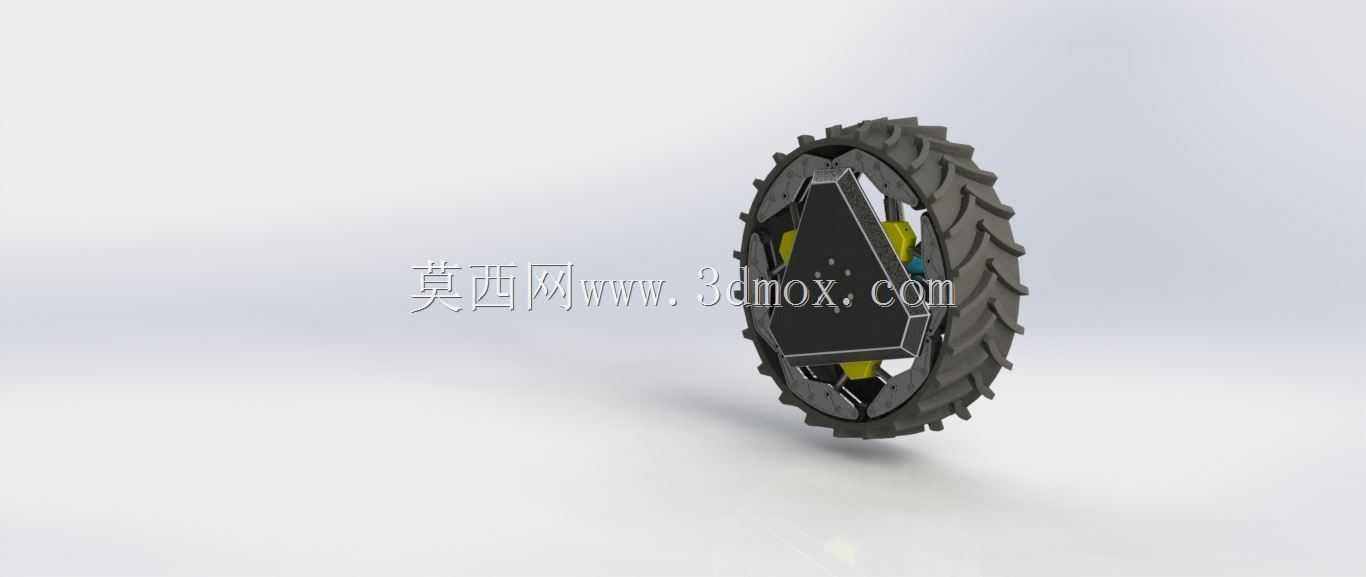

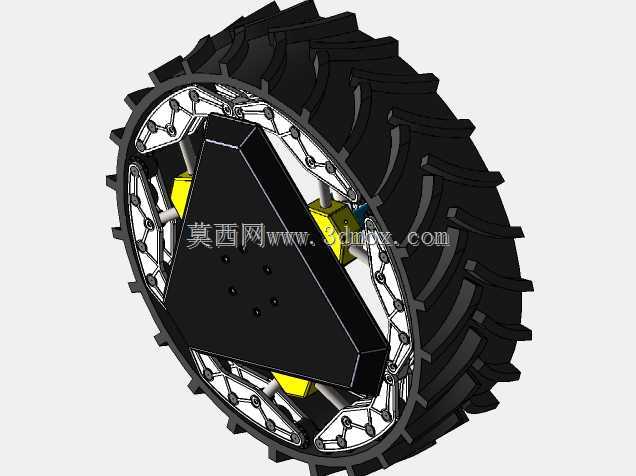

这款可变构型行走轮主要面向非结构化复杂地形的行走作业场景，可适配小型农用作业机器人、山地巡检设备、灾后搜救移动平台的行走系统需求，区别于常规固定外径的充气或实心轮胎，该结构可根据地面附着条件动态调整轮体的有效接地轮廓，在硬质平整路面保持类圆形的低滚动阻力状态，在松软泥泞、沟壑碎石路段可展开轮缘凸齿结构增大接地比压与抓附力，避免轮体打滑陷车。从结构设计逻辑来看，轮体采用多组辐条联动的铰接式框架作为承载基体，外侧包覆带深齿纹理的橡胶接地块，内部通过三角构型的中心安装座作为动力输入与铰接基准，每一组辐条都对应独立的接地单元，相邻辐条之间通过联动杆件实现同步位移，无需额外布置多组独立驱动元件，仅通过中心轴的轴向位移触发即可完成轮体构型的切换，大幅降低了变结构轮的控制复杂度与制造成本。在安装边界层面，该轮体的中心安装座预留标准的六方轴连接孔，可直接匹配常规小型行走底盘的驱动轴输出端，轮体收拢状态下的外径适配常规小型移动底盘的轮舱安装空间，展开状态下轮齿的外扩尺寸控制在底盘侧方安全间隙范围内，不会与底盘侧围、悬挂杆件发生运动干涉。接地块的齿形角度经过反复校核，在硬质路面行驶时齿面不会完全嵌入地面造成额外的滚动阻力，在松软路面行驶时齿尖可插入土层15至20毫米深度，提供足够的纵向牵引力与侧向防侧滑能力。轮体内部的铰接点均采用自润滑衬套作为转动副，可在无频繁维护的工况下长期承受径向冲击载荷，中心安装座的加强筋结构可分散崎岖路面带来的瞬时冲击，避免应力集中导致的结构开裂。不同于常规的履带式行走机构，该可重构轮无需额外布置履带张紧、导向轮组等附属结构，整体重量更轻，维护点更少，同时兼顾了轮式行走的高速低阻特性与履带结构的高通过性，在丘陵山地的小型作业设备、狭小空间的搜救机器人平台上有明确的应用优势，设计过程中对轮体展开与收拢的运动轨迹做了完整的干涉校验，所有运动部件在全行程内都无卡滞点，铰接点的密封结构可阻挡泥沙进入转动副，提升野外工况下的使用寿命。
