商用大涵道比涡扇喷气发动机结构总成

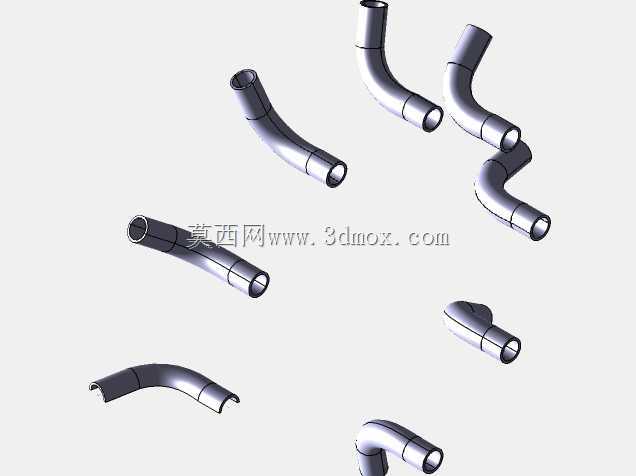

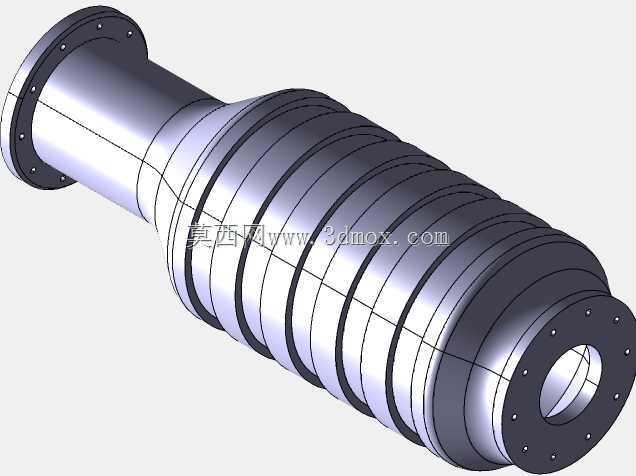

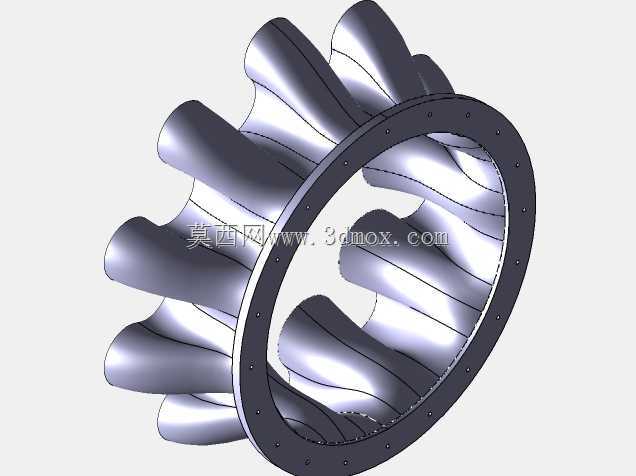

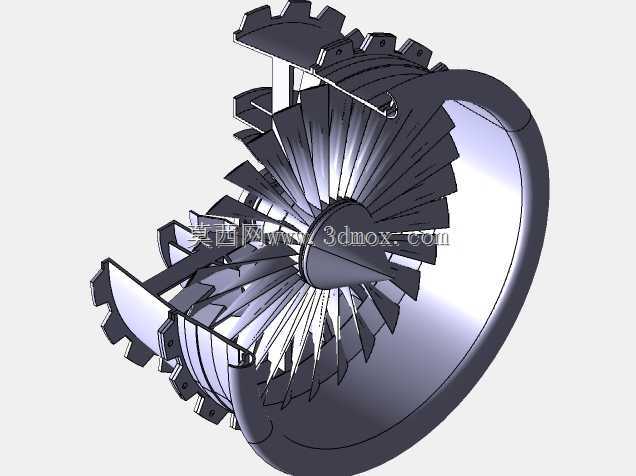

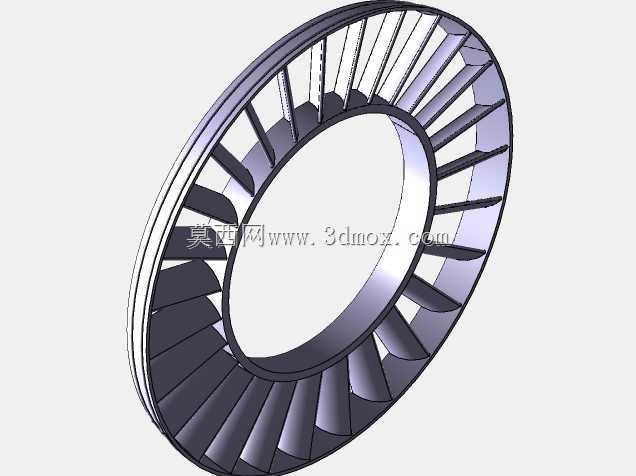

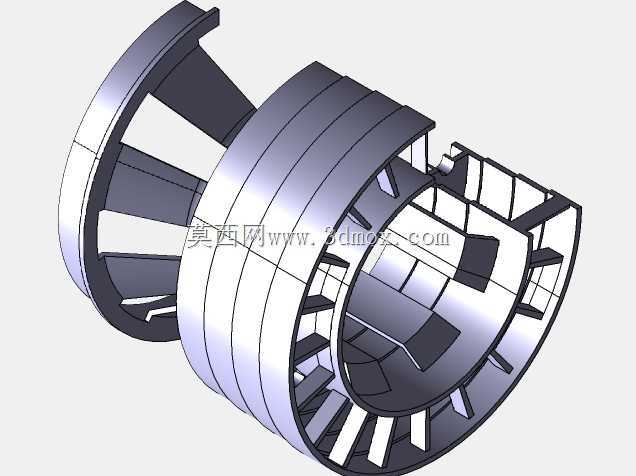

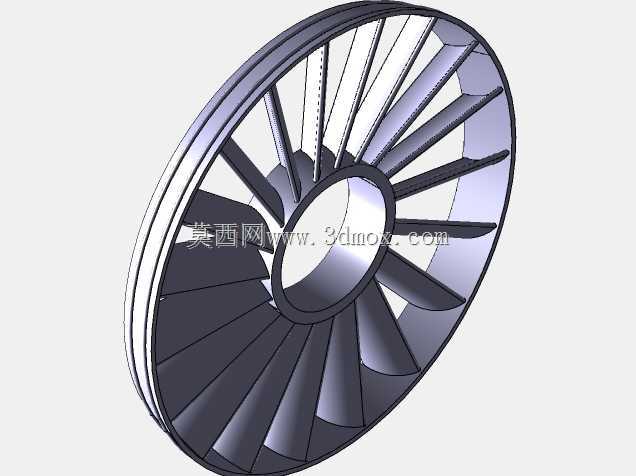

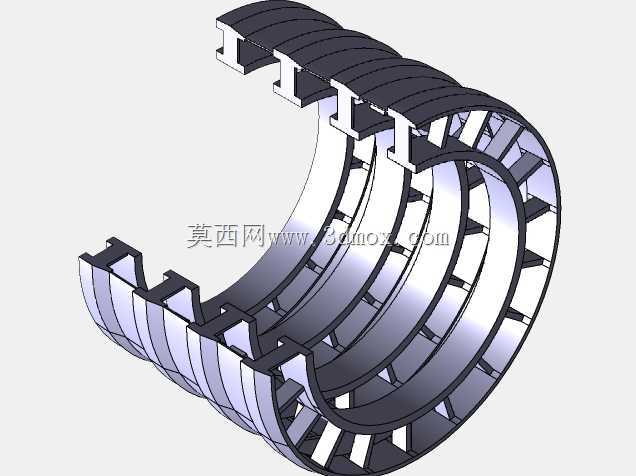

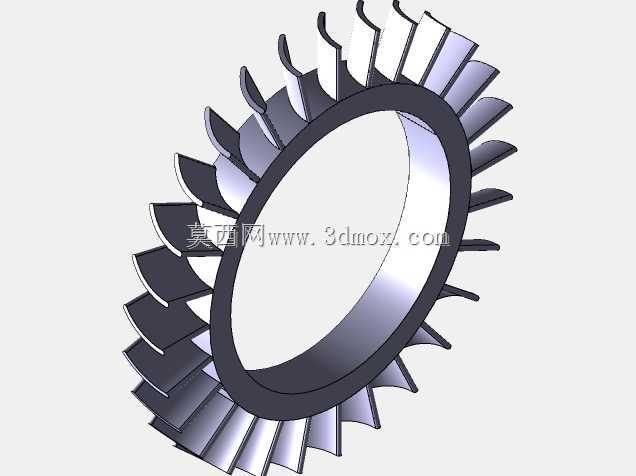

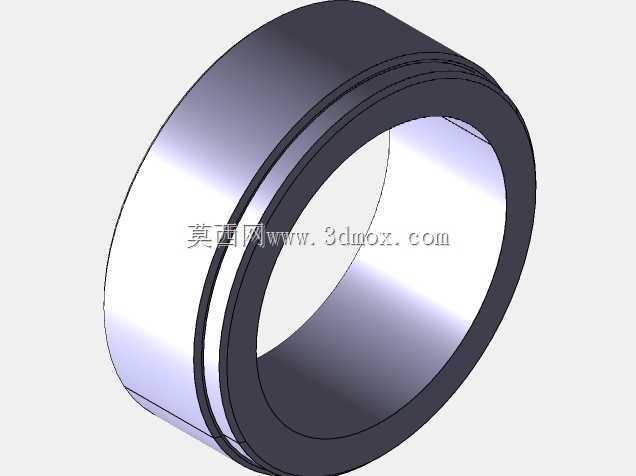

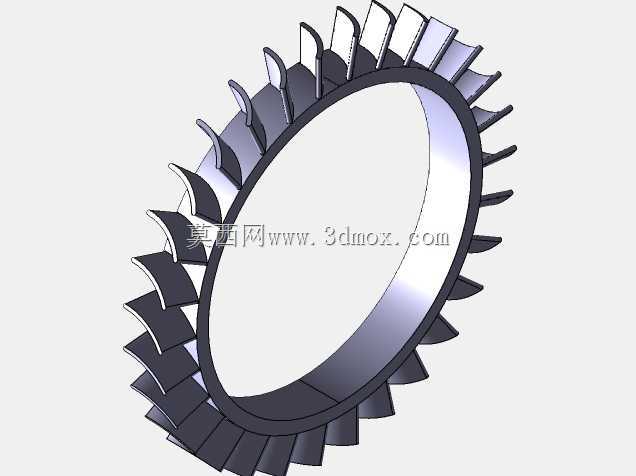

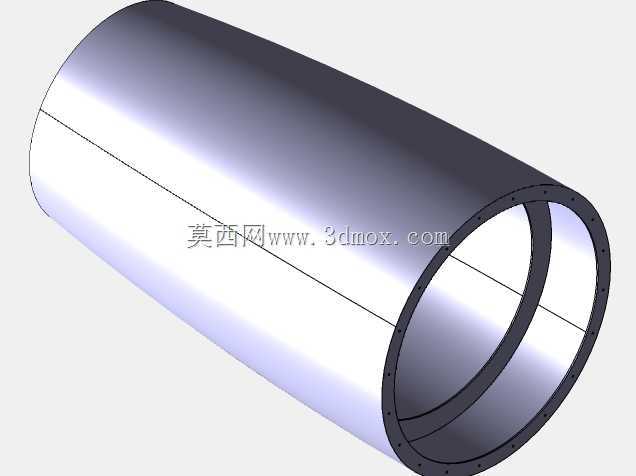

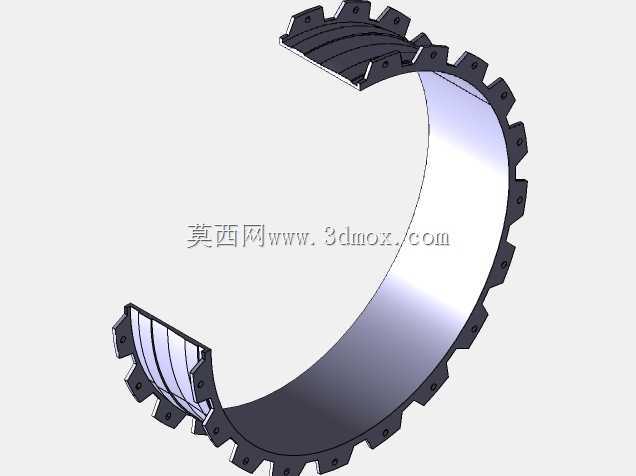

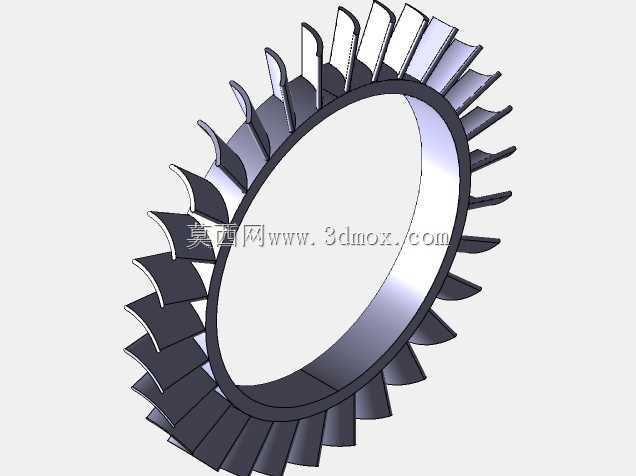

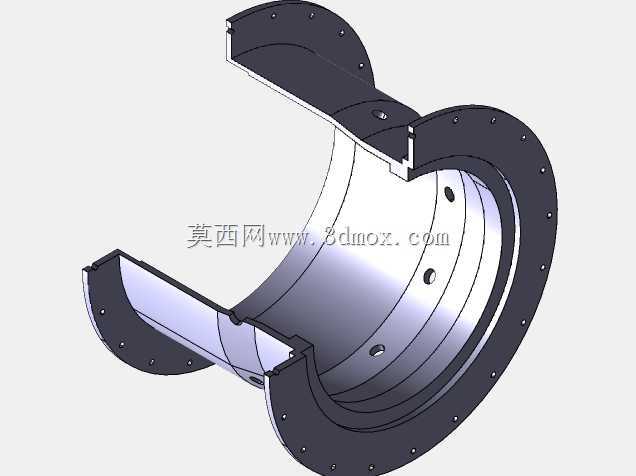

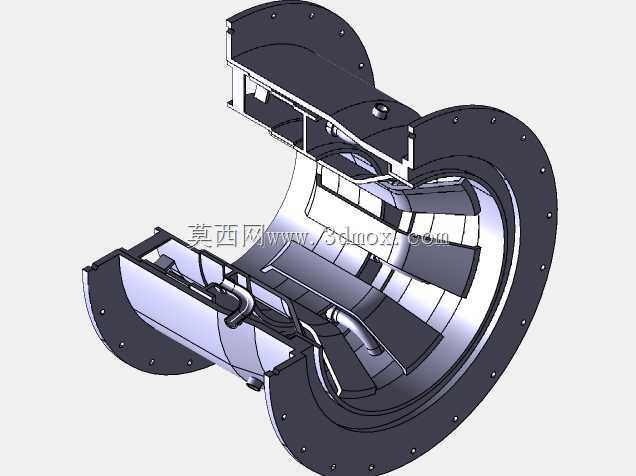

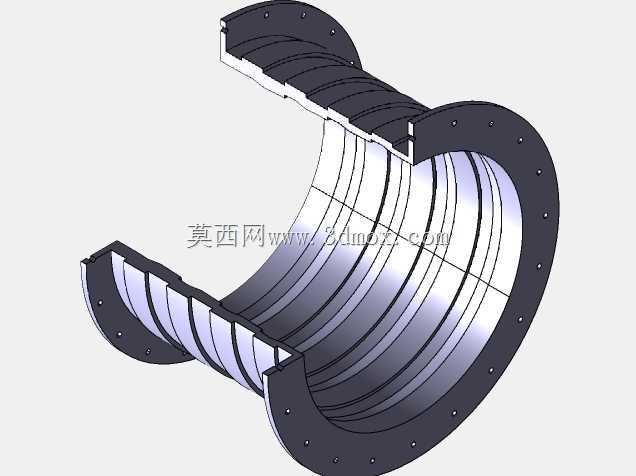

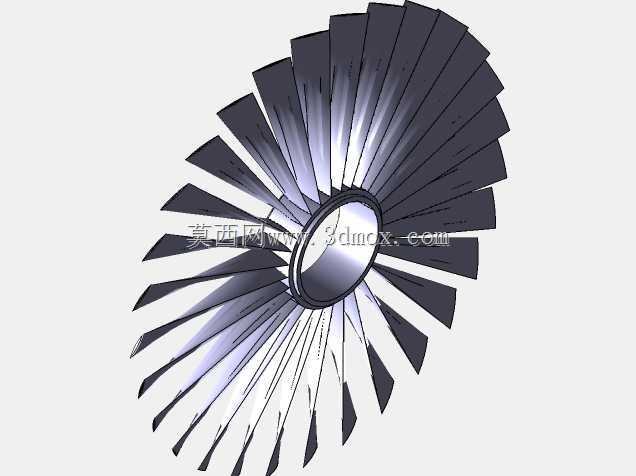

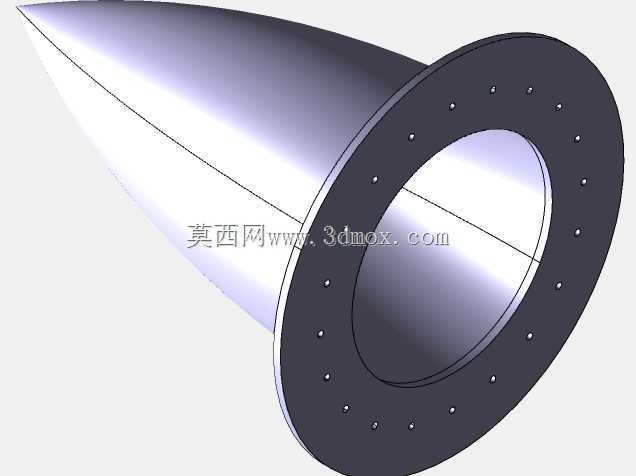

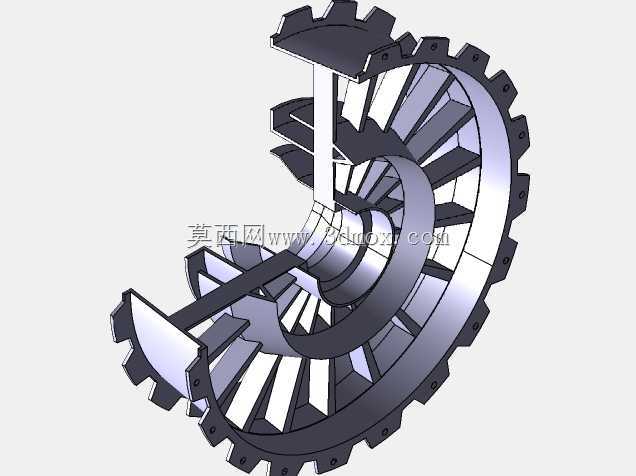

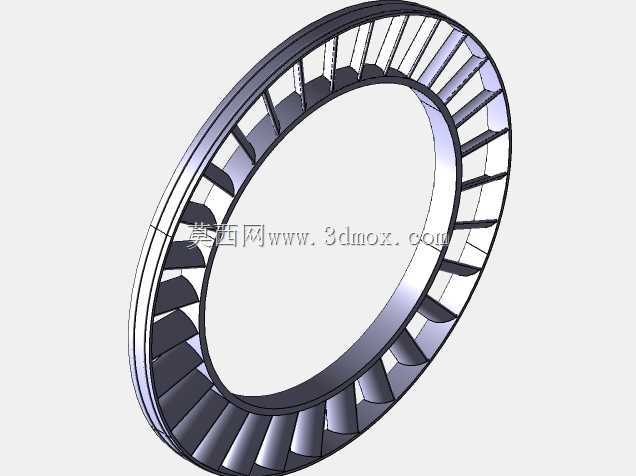

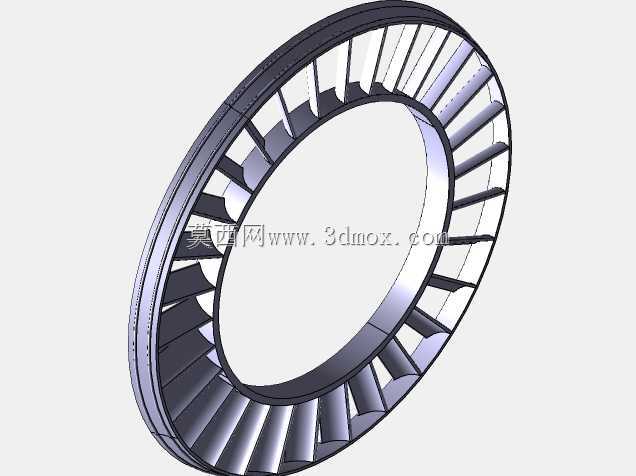

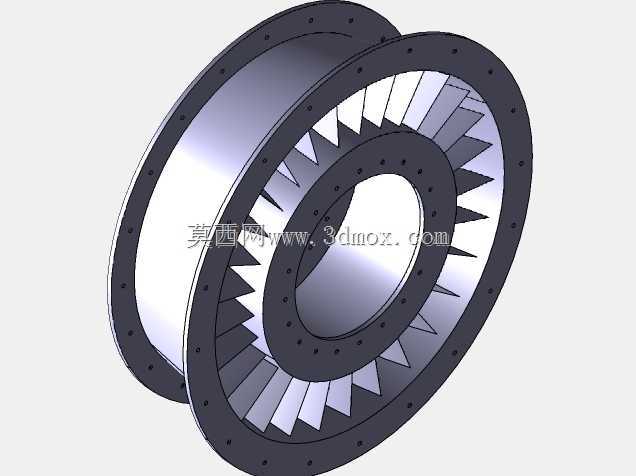

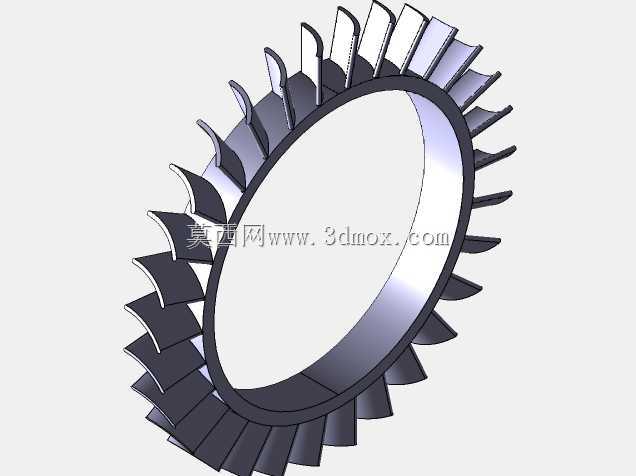

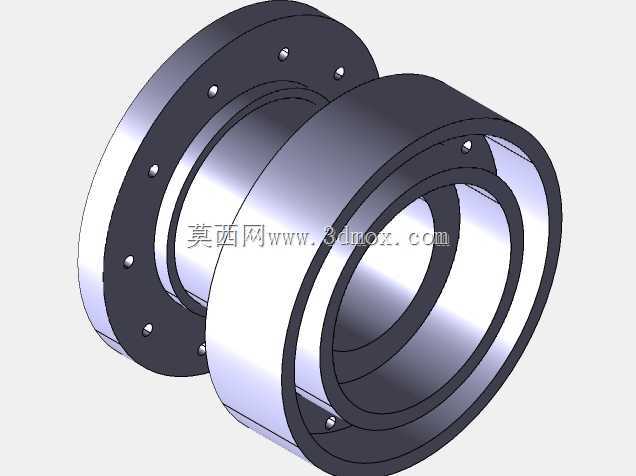

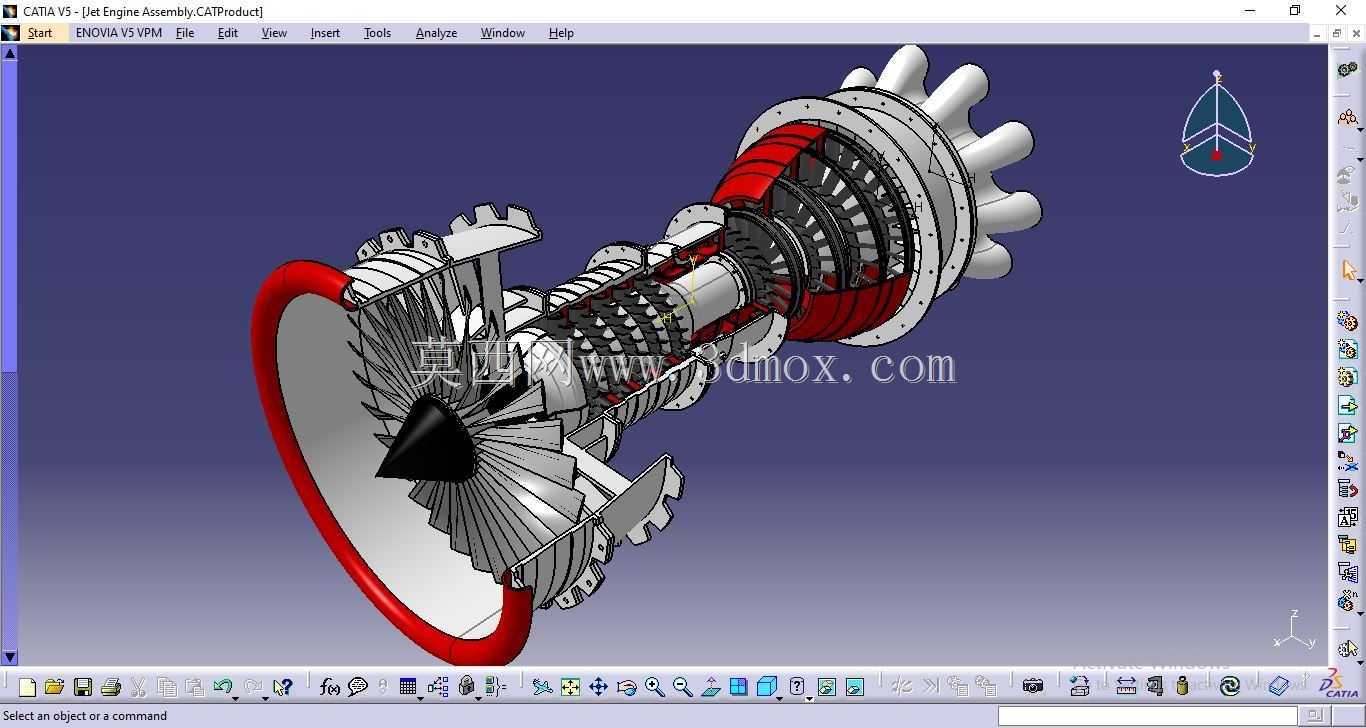

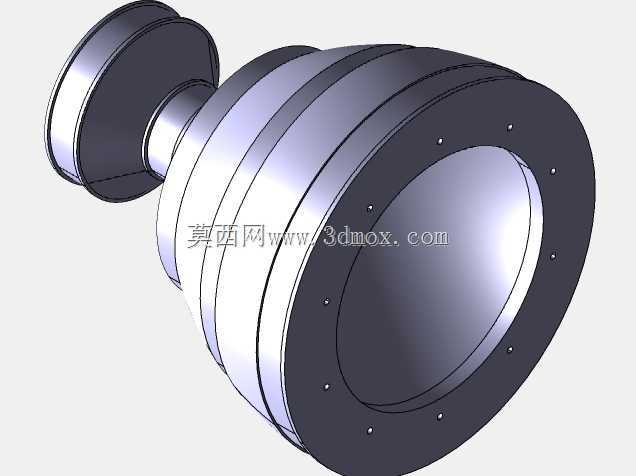

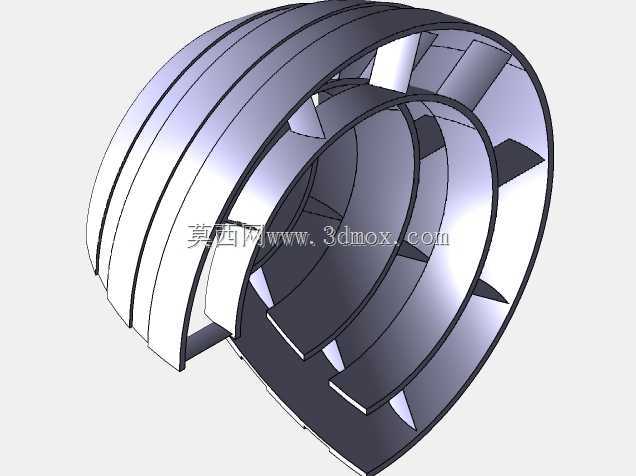

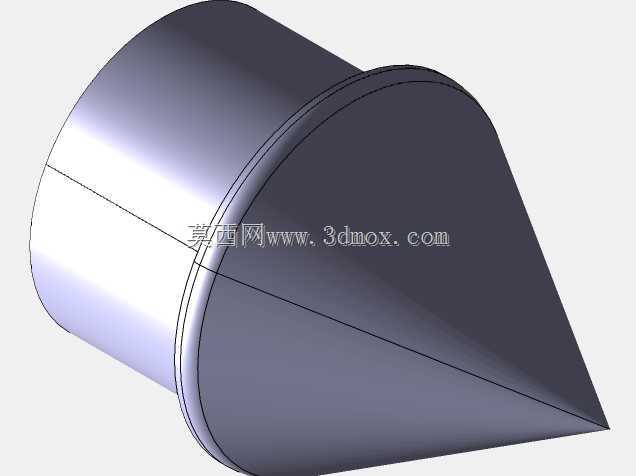

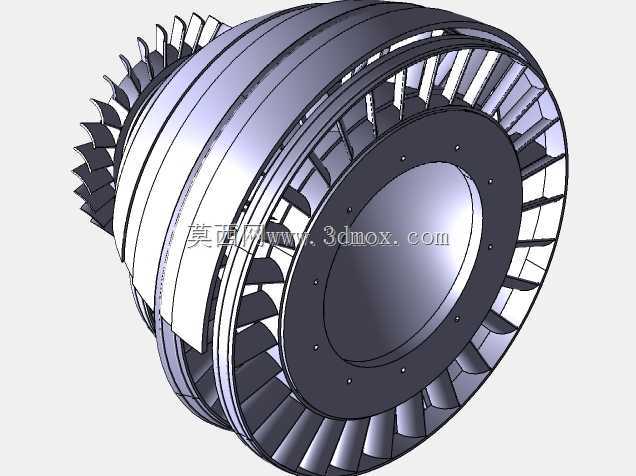

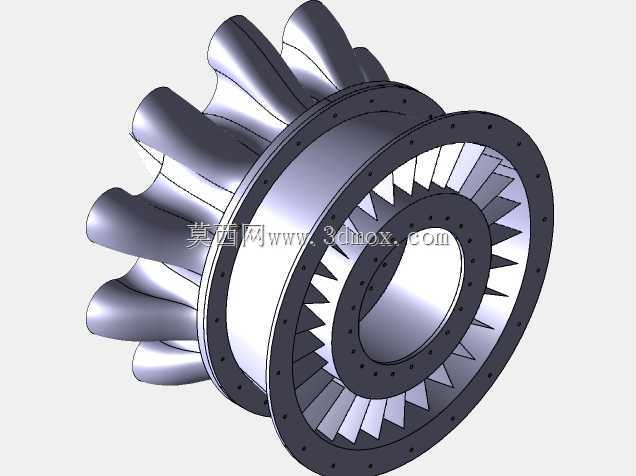

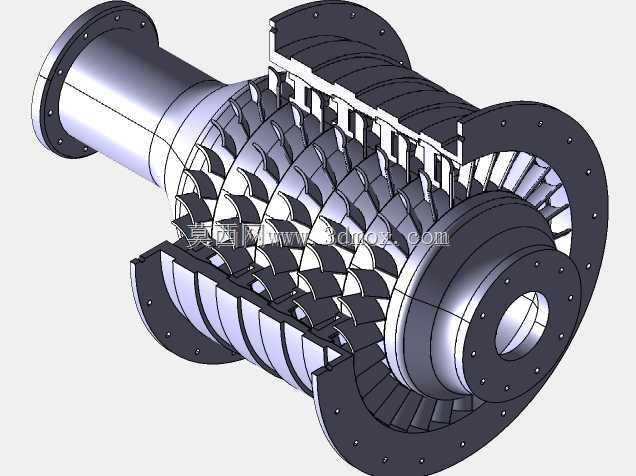

这款涡扇喷气动力装置的三维结构，完整还原了干线客机、中型商用运输机动力段的核心装配逻辑，建模时优先匹配民用航空动力的实际安装边界，从进气道唇口到尾喷口的轴向总长、吊挂安装节的孔位坐标、外涵道最大外径尺寸，都严格对标现役同推力级商用航发的装机尺寸要求，可直接用于翼下吊挂段的装配干涉校验、短舱结构的匹配设计参考。从实际应用场景来看，这类大涵道比涡扇动力是当前150座级以上干线客机、20吨级以上商用货运运输机的核心动力来源，相比小涵道比军用涡喷、涡扇动力，它的外涵道冷流占比更高，巡航阶段的燃油效率能提升40%以上，同时涵道比提升带来的降噪效果，也能满足民航机场的周边噪声管控要求，适配高频次的商业航线运营场景。结构设计上，模型完整拆分了风扇段、压气机段、燃烧室段、涡轮段、尾喷段的核心装配关系：进气道唇口采用大圆弧过渡的薄壁环形结构，能在大流量进气工况下降低气流畸变率，避免进气紊流直接冲击风扇叶片引发颤振；一级大尺寸风扇叶片采用带凸肩的宽弦设计，建模时还原了叶片的扭角分布与叶根榫头的装配结构，每片叶片的榫头都与风扇盘的榫槽精准配合，可承受起飞阶段大推力输出时的离心载荷；压气机段分为低压压气机与高压压气机，逐级缩小的叶片流道设计可实现进气的逐级增压，压气机盘与轴系采用过盈配合加径向销的定位方式，保证高转速下的同轴度；燃烧室采用环形短舱结构，火焰筒的进气孔、喷油嘴安装位都做了结构还原，可实现高压油气的稳定燃烧，避免高空低速工况下的熄火问题；涡轮段分为高压涡轮与低压涡轮，分别对应驱动高压压气机与风扇的同轴反转结构，涡轮叶片的内部冷却流道结构也做了简化还原，匹配高温燃气冲击下的热应力分布要求；外涵道机匣采用分段式薄壁结构，预留了反推装置的安装导轨接口，可适配着陆阶段的反推减速功能需求。建模过程中优先保证装配关系的准确性，所有转动部件的同轴度公差、静子部件与转子部件的叶尖间隙都参考航发实际装配公差设置，避免出现转动干涉问题；安装节分别布置在风扇机匣与涡轮后机匣位置，采用前吊点主承重、后吊点限位的结构，可传递发动机工作时的推力与振动载荷，匹配机翼吊挂的安装接口尺寸。
