通航飞机座舱主飞行显示仪表结构设计

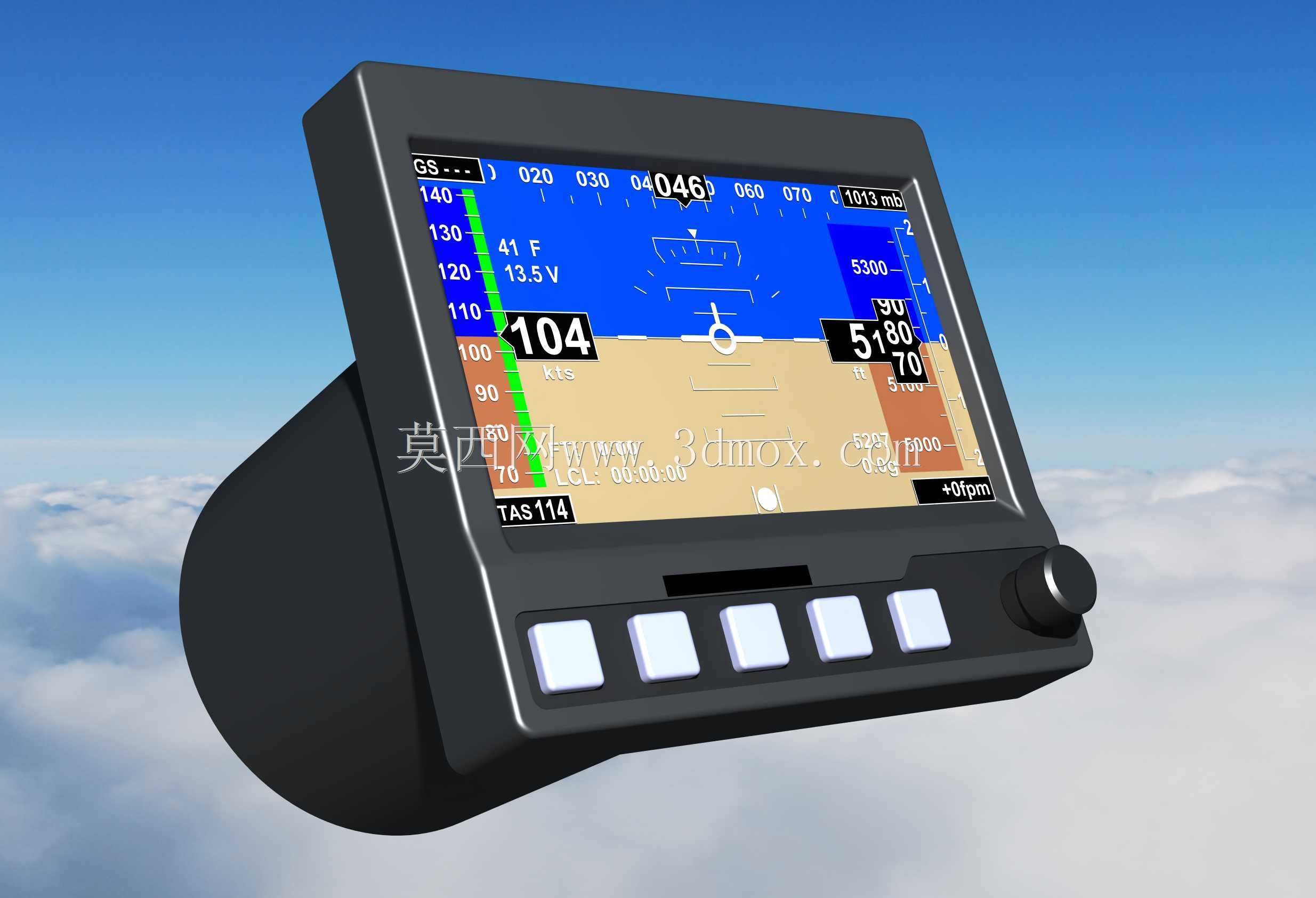

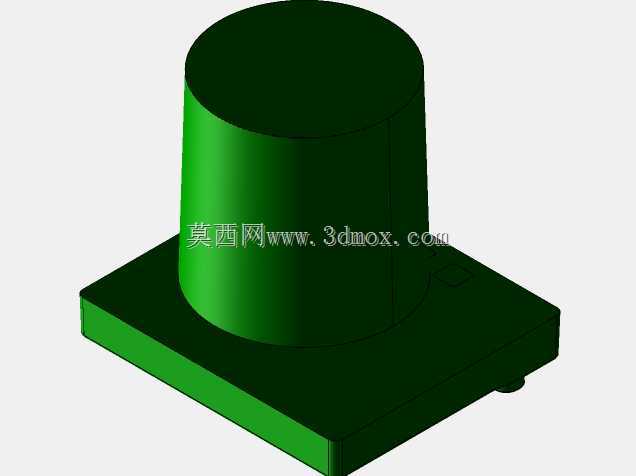

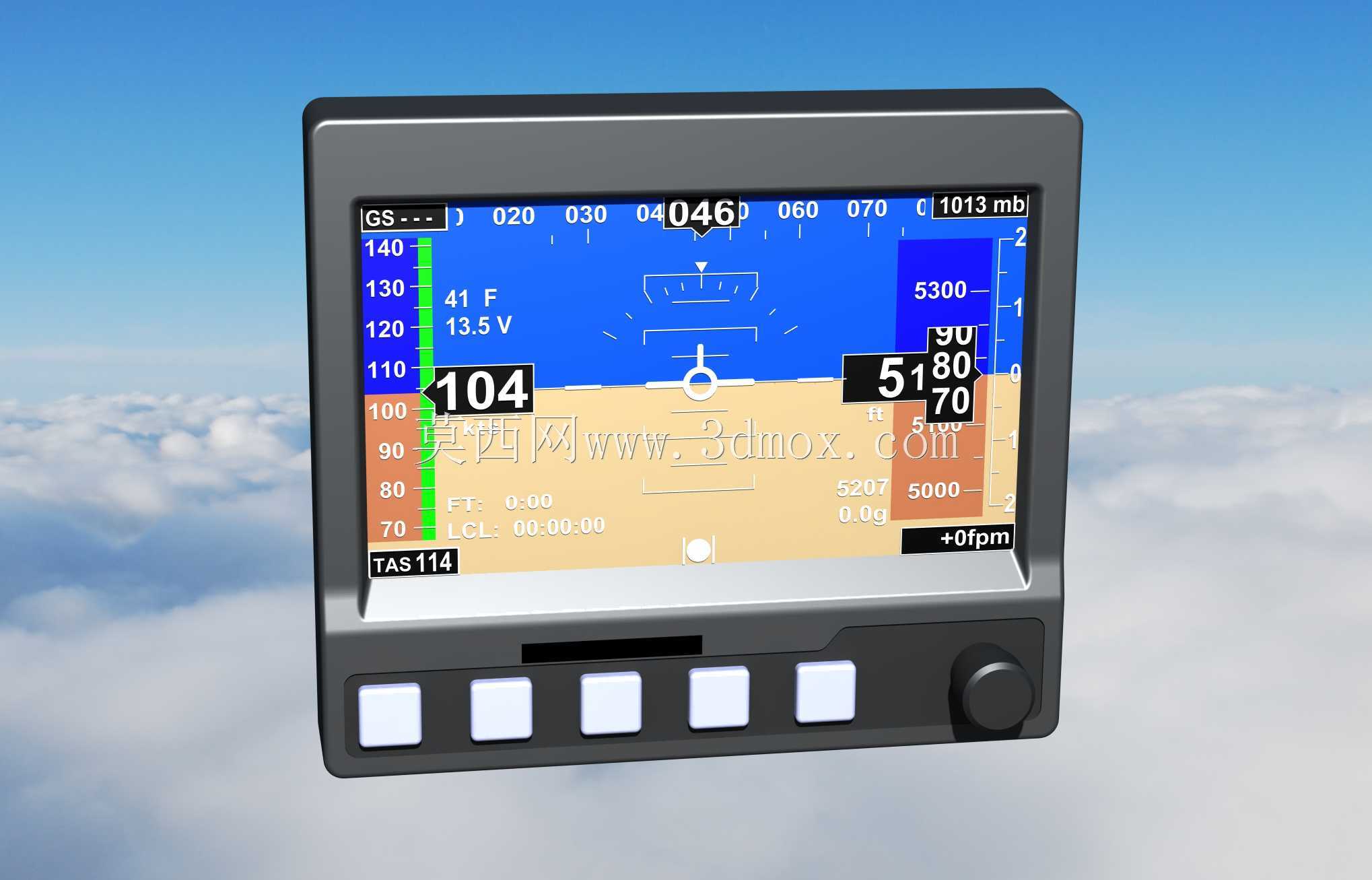

这款航电显示单元主要面向轻型通航飞机、运动类飞行器的座舱改装与配套场景，替代传统机械式综合仪表，承担主飞行参数显示、导航状态呈现的核心功能，是单座、双座轻型飞机座舱航电升级的核心部件。从实际装机使用角度看，该设备整合了空速指示、气压高度显示、姿态指引、航向读数、垂直速度监测等核心飞行参数的输出功能，同时可集成电压监测、真空速计算、导航频率显示等拓展信息，能够让飞行员在单块屏幕上获取绝大多数飞行阶段所需的关键参数，减少座舱仪表排布数量，降低飞行员扫视仪表的视觉负担，尤其适配目视飞行规则下的轻型飞机操作需求。设计过程中优先考虑了座舱安装的适配性，整体采用矩形面板加后置筒状安装座的结构，面板区域预留了五枚实体功能按键与右侧调节旋钮，按键采用凸起式方形设计，带背光标识，方便飞行过程中戴手套操作，旋钮做了防滑滚花处理，可实现参数快速调节与页面切换。外形尺寸上严格匹配通用航空仪表的标准安装开孔规格，后置安装筒的直径与长度适配多数轻型飞机仪表板的安装深度，安装时仅需在仪表板开出对应尺寸的矩形开孔，通过后部支架固定即可完成装配，不需要对原有座舱结构做大幅修改，适配多数在产轻型运动飞机、自制实验类飞机的仪表安装空间。结构设计上充分考虑机载场景的使用需求，屏幕区域做了内嵌式遮光处理，减少高空强光下的屏幕反光，面板与壳体衔接处做了密封结构，可应对座舱内的温差凝露、轻微振动场景，后部壳体采用轻量化高强度工程塑料材质，在满足结构强度的前提下尽可能降低设备自重，减少对飞机载重的影响。屏幕显示区域的UI布局遵循通用航空PFD的标准排布逻辑，上方为航向指示条，左侧为空速带，右侧为高度带与垂直速度指示，中央区域为姿态天地线，下方保留关键状态参数的固定显示位，符合多数通航飞行员的仪表认读习惯，不需要额外适应操作逻辑。实体按键的排布位置集中在屏幕下方，对应常用的页面切换、参数确认、亮度调节等高频功能，避免飞行过程中操作过远的控件分散注意力，调节旋钮设置在面板右下角，符合右手操作的习惯，可快速完成参数微调、页面缩放等操作。
