弗里卡径向离心式通风机叶轮结构

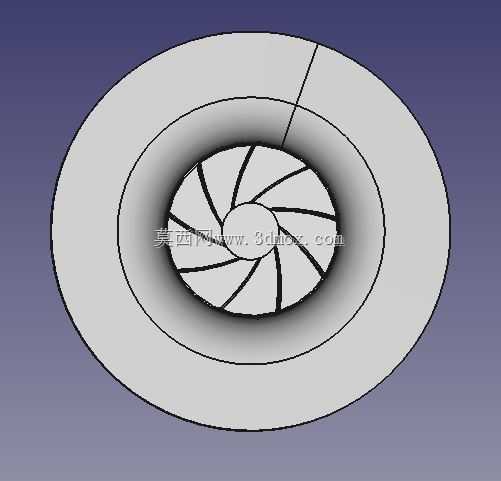

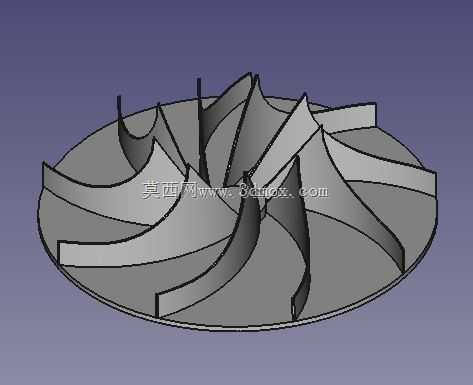

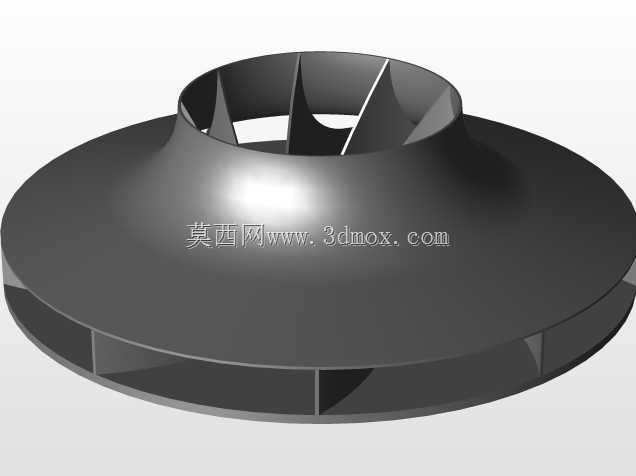

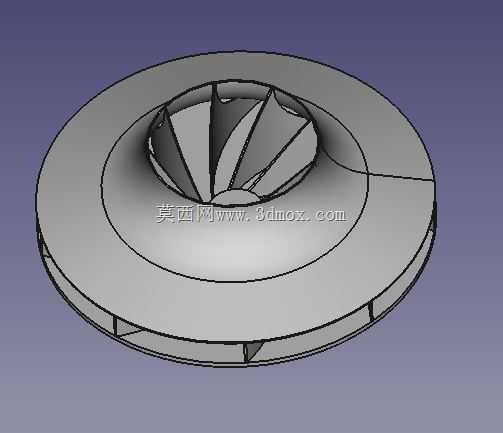

这款径向通风机的核心叶轮结构，主要适配小空间高压送风的工况场景，常见于电子设备机柜散热、小型工业设备局部排风、紧凑型通风系统的动力段，也可作为小型除尘设备的前置引风部件，在安装空间受限但需要稳定风压输出的场景下适配性较强。从功能特性来看，径向式的叶片布局能够在较小的叶轮直径下实现较高的风压输出，气流沿叶轮径向甩出后，可直接对接环形风道完成转向输送，不需要额外设置复杂的导叶结构就能降低气流紊流损失，相比前倾式叶片，径向结构的抗粉尘附着能力更强，在输送含少量细小颗粒物的空气时，不容易出现叶片积灰失衡的问题，长期运行的动平衡稳定性更优。设计过程中首先围绕安装边界做了尺寸约束，整体叶轮为扁平圆盘式结构，轴向厚度控制在较小范围，轮盘外缘设置有定位止口，能够直接与电机输出端的法兰盘配合安装，不需要额外设计加长的连接轴套，轮盖侧的进风口为圆弧过渡结构，能够平滑引导轴向进入的气流转向至叶片流道，减少入口处的气流冲击损失。叶片采用等厚圆弧板型设计，沿轮盘周向均匀分布，叶片的进出口角度经过流道仿真校核，能够保证气流在叶片间的流动速度均匀，避免局部流速过高产生的气动噪声，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既能够降低焊接或一体成型时的应力集中，也能减少流道内的涡流产生。在安装适配性上，叶轮的中心孔尺寸匹配常规小型电机的轴径，轮盘上预留的安装孔位采用通用孔距设计，能够直接适配市面上多数同功率段的驱动电机，叶轮整体的转动惯量经过优化，启动时对电机的启动扭矩要求较低，不需要选配大余量的电机就能完成驱动。日常运维过程中，这种径向结构的叶轮清理难度更低，叶片间的流道无狭窄死角，使用压缩空气就能直接吹除附着的粉尘，不需要拆解整个风机单元就能完成日常维护，在长期连续运行的工况下，能够减少运维的人工成本。结构强度方面，轮盘背面设置有径向加强筋，能够在叶轮高速旋转时抵消离心力产生的轮盘形变，避免长期运行后轮盘变形导致的动平衡失效，叶片的前缘做了钝化处理，能够降低气流切割产生的高频噪声，适配对噪音控制有一定要求的室内安装场景。
