参数化蜂窝多孔结构几何造型设计

　　这类蜂窝多孔结构在工程领域的应用覆盖多个场景，最常见的是轻量化承载构件的填充设计，比如航空航天领域的夹层结构芯层、3D打印轻量化零件的内部填充、缓冲吸能构件的主体结构，还有部分换热设备的流道分隔结构也会采用正六边形蜂窝排布，利用正六边形密铺的几何特性，在同等耗材占比下获得更高的结构刚度与更均匀的受力分布。从实际使用角度看，这种蜂窝结构的核心功能是在保证结构整体强度、抗剪切性能的前提下，最大限度降低结构自重，同时规则的孔隙可以实现流体导通、缓冲吸能、隔音隔热等附加功能，相比方形孔、圆形孔的排布方式，正六边形蜂窝的各向受力均匀性更好，不存在方形孔转角处的应力集中问题，也不会像圆形孔排布那样出现材料利用率偏低的问题。

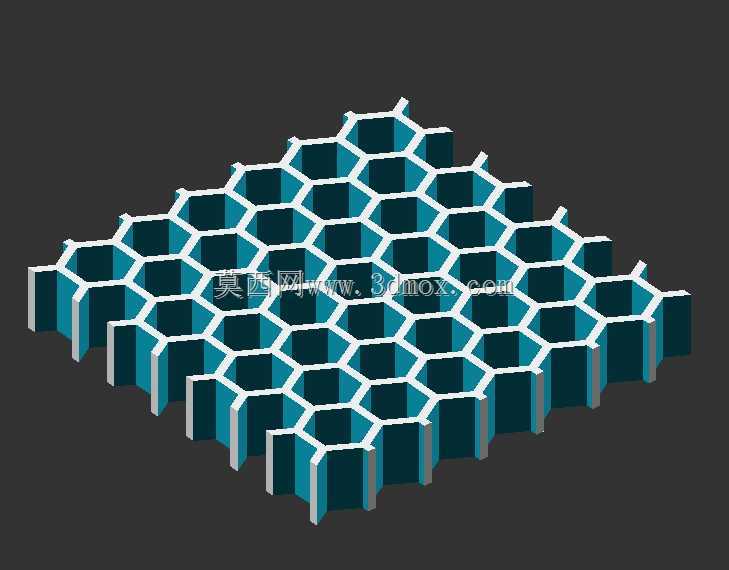

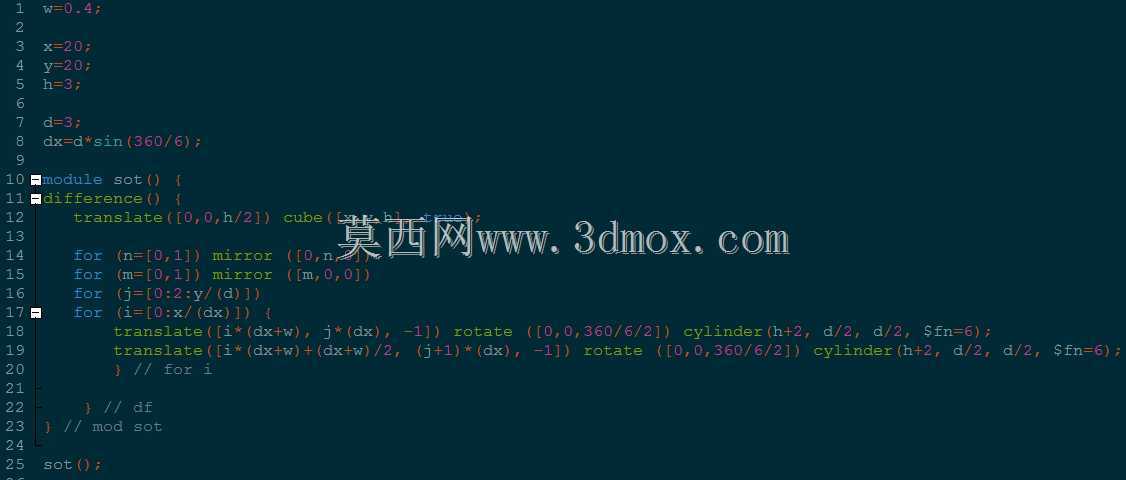

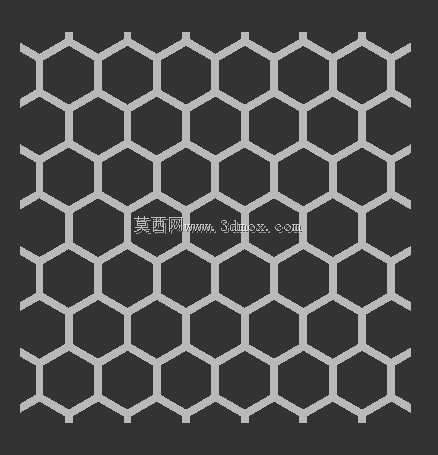

　　本次的结构设计采用参数化脚本的逻辑搭建，核心设计思路是基于正六边形的几何特征做平面密铺阵列，首先确定单胞正六边形的几何参数，通过正六边形的外接圆直径计算相邻两个单胞的中心距，也就是横向与纵向的阵列步距，避免阵列过程中出现单胞重叠或者间隙过大的问题。设计过程中先构建基础的蜂窝单胞，采用六棱柱作为基础几何单元，单胞的高度可以根据实际使用的板材厚度、填充深度灵活调整，单胞的壁厚可以根据受力需求做参数化修改，不需要重新绘制整体结构，只需要调整对应参数就能生成不同规格的蜂窝结构。阵列逻辑上采用交错排布的方式，偶数行的单胞相对奇数行偏移半个单胞中心距，保证每一个单胞都和相邻六个单胞实现边对边的贴合，完全符合正六边形平面密铺的几何规则，同时通过镜像逻辑快速补全四个象限的结构，不需要重复编写阵列代码，大幅提升结构生成的效率。

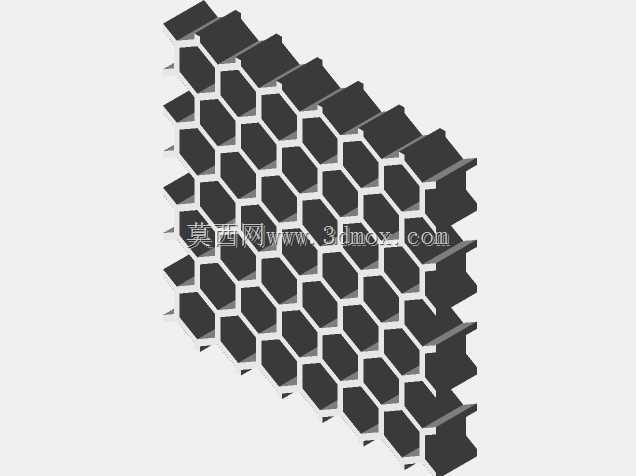

　　从外形尺寸与安装边界来看，整个蜂窝结构的整体外轮廓可以根据实际安装需求做边界裁剪，设计过程中预留了整体长宽尺寸的参数接口，只需要修改对应的长宽数值，就能自动计算需要阵列的单胞行数与列数，自动适配目标外轮廓尺寸，不需要手动调整阵列数量。单胞的尺寸参数可以根据应用场景灵活调整，比如用于缓冲吸能的场景可以适当增大单胞尺寸、减薄壁厚，提升结构的变形吸能能力；用于承载夹层结构的场景可以减小单胞尺寸、适当增加壁厚，提升整体的抗剪切与抗压性能。结构的上下表面为完整平面，可以直接和上下层面板粘接或者焊接固定，不需要额外做表面处理，安装边界的公差可以通过调整边缘单胞的裁剪余量来适配不同的装配要求，边缘处的半六边形结构会自动做闭合处理，不会出现开口的薄壁结构，避免边缘位置应力集中导致的结构损坏。

　　在实际建模过程中，这种参数化生成的结构相比手动阵列绘制的模型，修改效率提升非常明显，不需要逐个调整单胞位置，也不会出现阵列错位的问题，所有的几何关系都通过参数关联，修改任意一个参数都能自动更新整个结构，非常适合需要快速迭代不同蜂窝规格的设计场景。结构生成后可以直接导出为通用三维格式，用于后续的有限元受力分析、3D打印切片处理或者机加工工艺编制，模型的几何面都是完整的规则曲面，不存在破面、重叠面等几何问题，不需要额外做几何修复就能直接用于后续的工程流程。另外这种蜂窝结构的设计逻辑还可以拓展，比如调整单胞的旋转角度、修改单胞的截面形状、在单胞上增加减重孔等，只需要修改基础单胞的几何定义，就能快速生成不同形式的多孔结构，适配更多特殊的工程使用需求。
