双拐式发动机曲轴结构三维设计

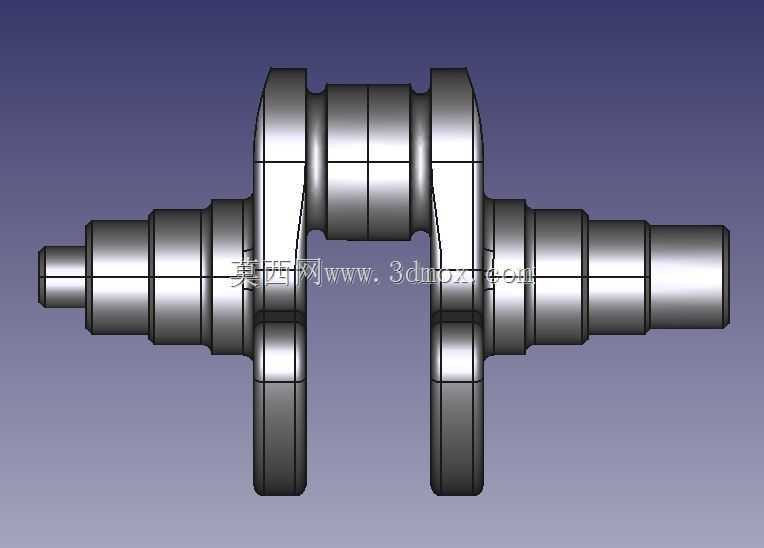

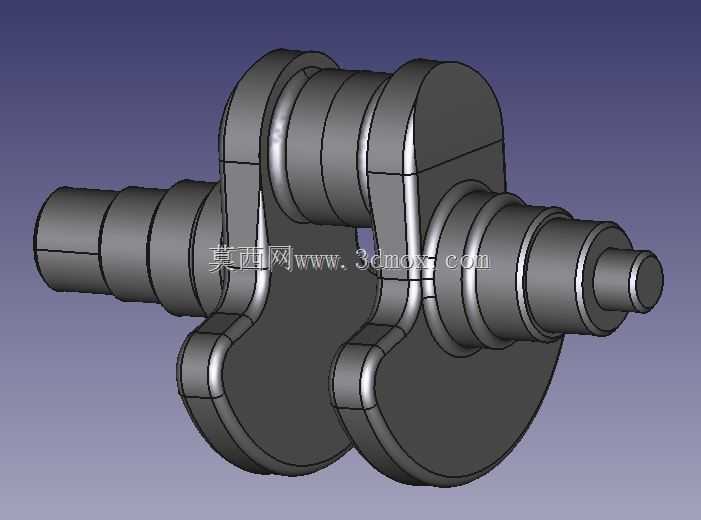

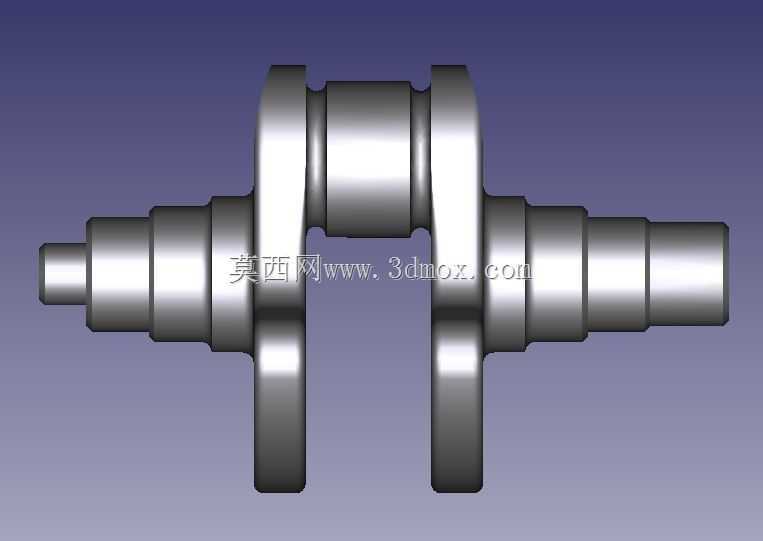

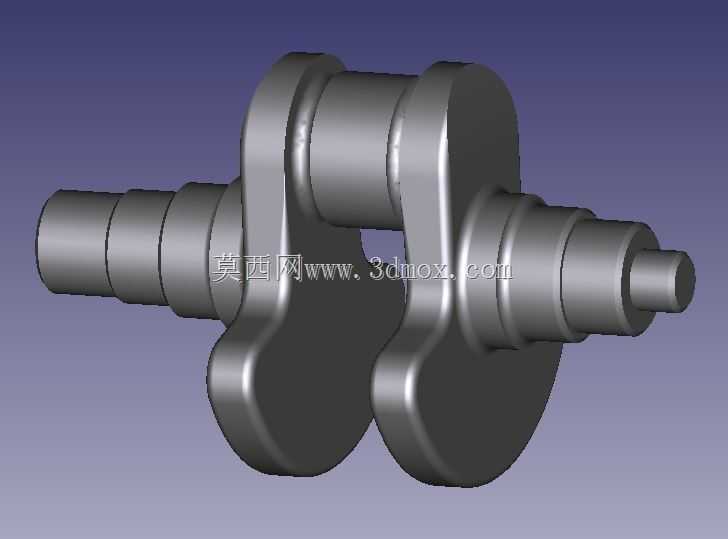

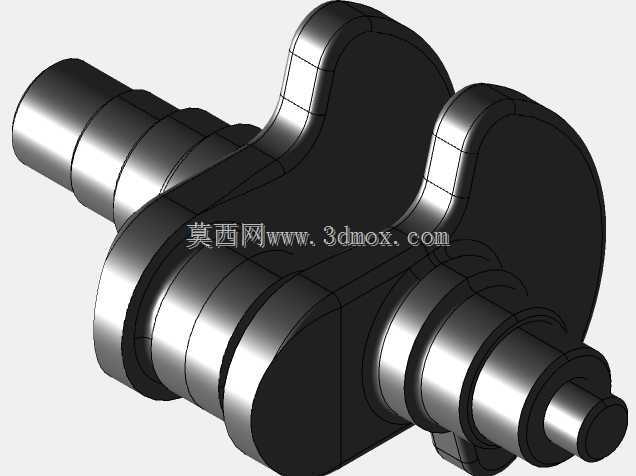

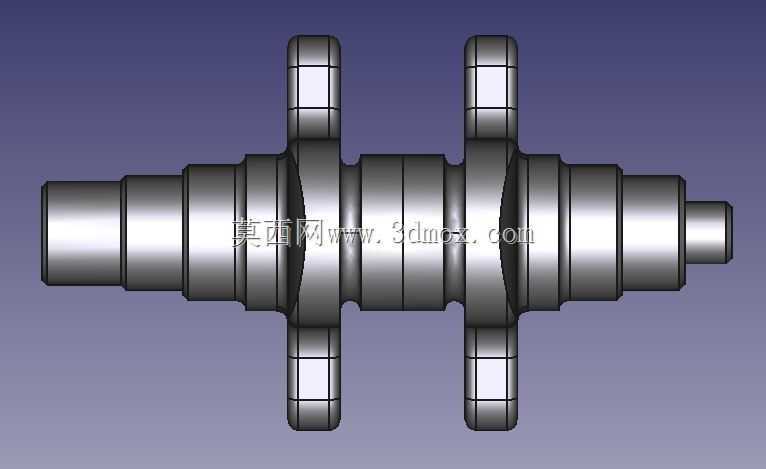

　　作为内燃机核心传动部件，这类双拐曲轴的设计直接决定了小排量动力单元的输出平顺性与结构可靠性，在小型通用汽油机、摩托艇动力、便携发电机组这类对整机尺寸有严格限制的动力场景中应用广泛。不同于多缸大排量机型的多主轴颈排布结构，这款双拐曲轴采用两曲拐同相位的布局设计，能够将活塞的往复直线运动直接转化为旋转扭矩输出，曲拐两侧的平衡块采用整圆偏心式结构，在有限的径向空间内最大化平衡往复惯性力，减少动力运行过程中的整机振动传递。从结构设计逻辑来看，这款曲轴的主轴颈采用阶梯式变径设计，从动力输出端到自由端依次递减轴径尺寸，既能够匹配输出端高扭矩负载下的轴颈强度要求，也能减少非负载端的材料用量，降低曲轴整体转动惯量，提升动力响应速度。

　　主轴颈与曲拐连接位置采用大圆角过渡结构，避免应力集中导致的轴颈疲劳断裂，这一细节设计在高频往复运动的动力部件中尤为关键，很多早期小排量动力的曲轴失效问题，都源于过渡圆角尺寸不足引发的应力裂纹扩展。安装边界层面，这款曲轴的轴向定位依靠中间主轴颈两侧的止推面实现，两端轴颈分别适配轴承座的安装孔位公差，输出端预留的键槽结构能够直接连接飞轮或者动力输出法兰，自由端可安装正时齿轮、机油泵驱动齿轮等附件，整体轴向尺寸紧凑，能够适配小尺寸曲轴箱的内部安装空间，不需要额外改动箱体的型腔结构即可完成装配。在实际运行过程中，曲拐的连杆轴颈需要承受活塞连杆传递的爆发压力，因此轴颈表面的粗糙度与圆度公差要求极高，设计时需要预留足够的表面硬化处理余量，

　　确保长期高速运转下的轴颈耐磨性能。平衡块的偏心质量是经过往复惯性力计算匹配的，能够抵消活塞、连杆组件往复运动产生的一阶惯性力，不需要额外加装平衡轴即可满足小型动力的振动控制要求，这对于压缩整机成本、减小动力单元体积有明显优势。从建模逻辑来看，这款曲轴的结构采用回转特征加拉伸切削的方式构建，所有轴颈的同轴度公差在建模时就做了基准统一，以中间主轴颈的轴线为全局设计基准，其余轴颈、曲拐、平衡块的特征都基于该基准生成，能够直接导出工程图用于后续的加工工艺编制，轴颈上的油道孔虽然在外观展示中未做细化，但实际设计时需要打通主轴颈与连杆轴颈的润滑油路，确保运转过程中压力机油能够到达摩擦表面，形成有效油膜降低磨损。

　　这类双拐曲轴通常用于单缸或者对置双缸的动力单元，相比单拐曲轴，双拐结构能够适配两个活塞的同步运动，在相同排量下可以降低单个活塞的往复运动质量，进一步提升动力的最高转速上限，在小型竞速动力、便携作业设备的动力单元中，这类结构的应用占比正在逐步提升。设计过程中需要重点校核曲拐的扭转强度，在动力爆发的瞬间，连杆轴颈承受的冲击载荷会传递到曲拐臂位置，因此曲拐臂的厚度与过渡圆角需要经过强度仿真验证，确保在最大爆发压力下不会出现塑性变形。同时，曲轴两端的密封位尺寸需要匹配油封的安装公差，避免运行过程中出现机油泄漏的问题，密封位的表面粗糙度需要控制在合理范围，既不能过粗导致油封早期磨损，也不能过滑导致油封唇口无法形成有效密封油膜。
