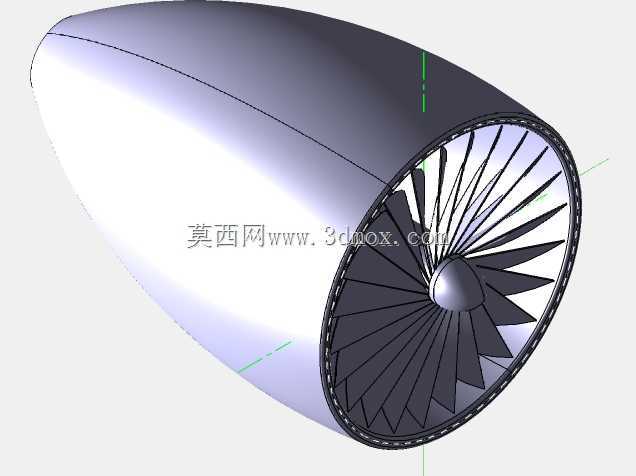

航空喷气式涡轮发动机前端进气结构

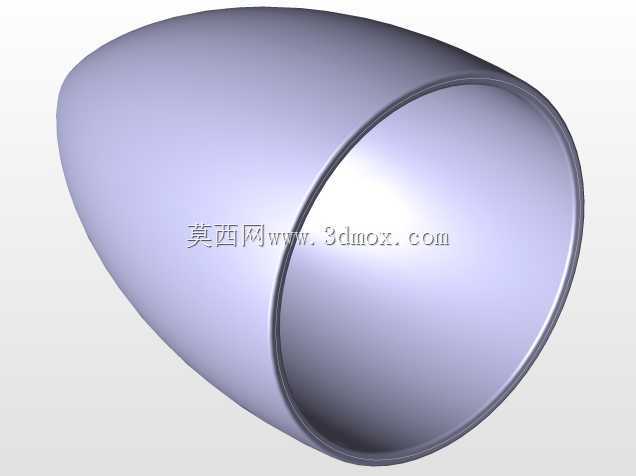

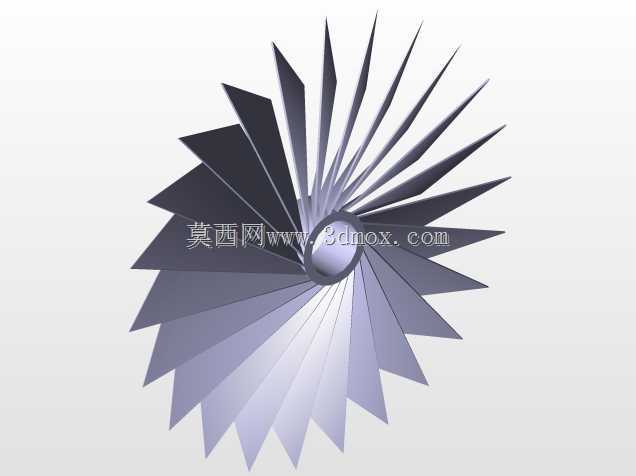

该结构对应航空喷气发动机的进气端核心区段，是民用客机、军用战机动力系统最前端的气流导入与初步压缩单元，日常航线运维中，该段结构的外形精度直接决定进气道流场均匀性，若唇口出现形变或叶片安装角偏差，会直接导致压气机喘振裕度下降，严重时会引发空中停车故障。从设计逻辑来看，该段采用了大长径比的渐缩进气唇口，曲面遵循NACA低速进气道型线优化规律，前缘做了钝头修形，能够在大迎角飞行、侧风降落等极端工况下，避免进气道内壁出现气流分离，保证进入核心机的气流马赫数稳定在0.4-0.6的最优区间。外露的大尺寸风扇叶片采用了宽弦无凸肩设计，单叶型线沿展向做了复合扭角处理，叶根处安装角偏大以匹配低半径处的较低圆周速度，叶尖处安装角收窄，适配高圆周速度下的气流攻角，每片叶片的榫头均采用燕尾型结构，与风扇盘的榫槽做过盈配合设计，能够承受起飞阶段超过10吨的离心载荷。从安装边界来看，该段结构后端预留了环形安装边，均布的螺栓孔位与核心机压气机机匣的安装边完全匹配，安装边端面做了0.8μm的平面度要求，保证连接后的密封性，避免高压气流从接缝处泄漏。外涵道的机匣采用了薄壁环形结构，壁厚控制在2.5mm，在保证结构刚度的前提下尽可能降低重量，机匣内壁与风扇叶尖的间隙设计值为1.2mm，既避免叶尖刮磨机匣，又能减少叶尖间隙泄漏损失，提升风扇效率。在实际应用场景中，该结构不仅要承受正常飞行时的气动载荷，还要满足鸟撞工况下的结构完整性要求，进气唇口内侧预埋了加强筋结构，风扇叶片采用钛合金毛坯精铸后数控铣削成型，能够承受1.8kg鸟类以300km/h速度的撞击而不发生断裂。日常维护中，该段结构的风扇叶片是孔探检查的重点部位，需要定期排查叶片前缘的外物打伤痕迹、叶身的疲劳裂纹，进气唇口的蒙皮也要定期检查是否有凹坑、掉漆，避免外形破坏影响进气效率。
