飞机机翼内部翼肋支撑结构设计

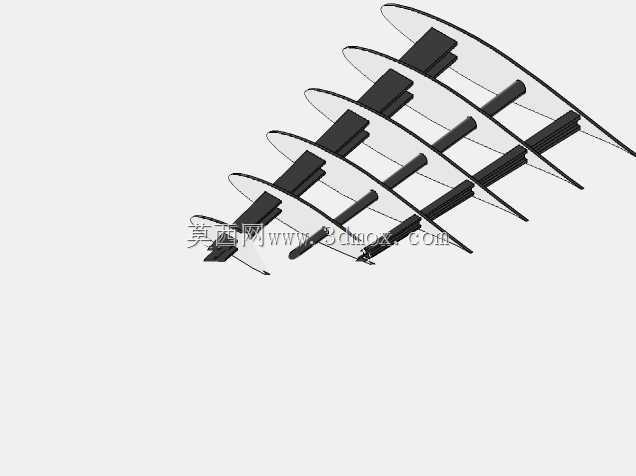

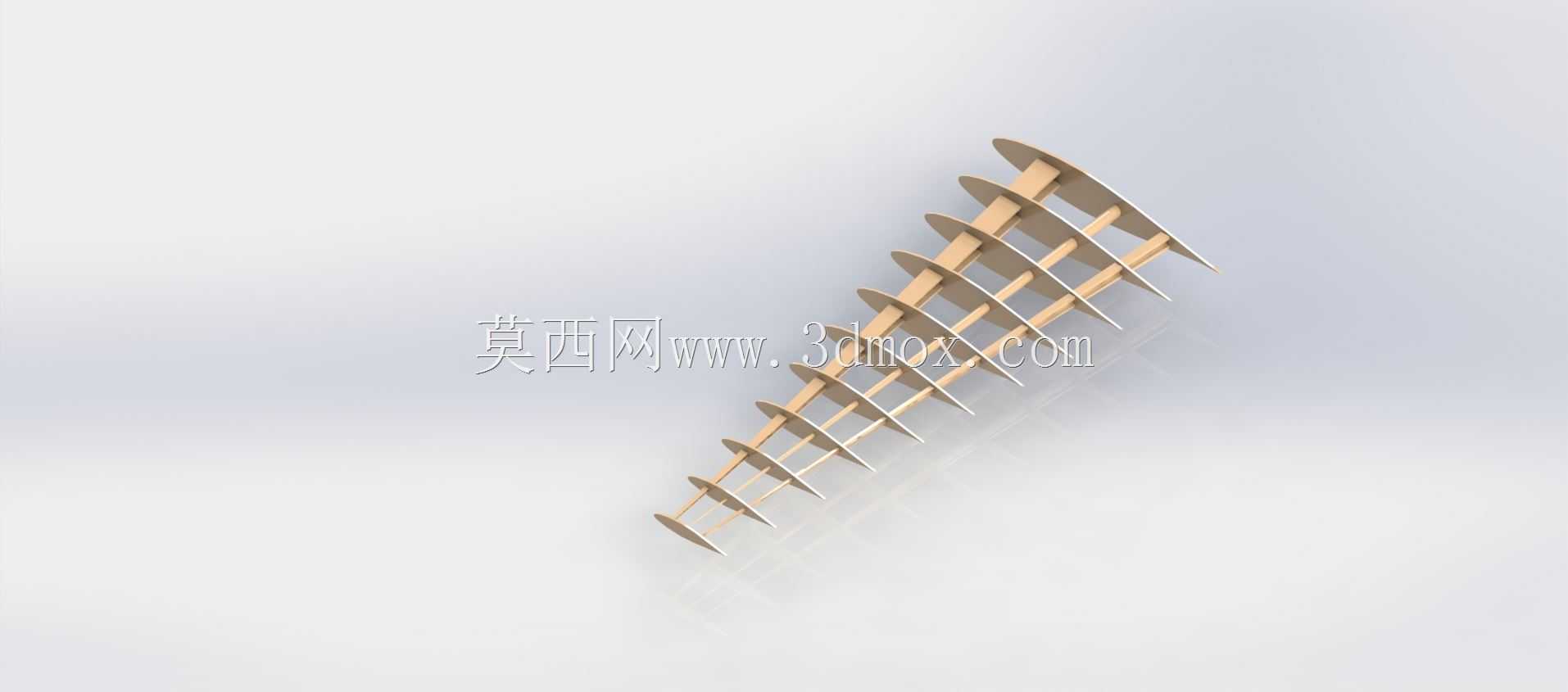

在航空飞行器结构设计领域，机翼内部承力架构的合理性直接决定整机飞行过程中的受力传递效率与气动外形保持能力，这套翼肋排布结构正是针对低速通用航空器机翼内部支撑需求完成的概念化结构设计。不同于量产机型带精确受力校核的定型结构，这套结构采用等间距排布的翼肋作为核心承力单元，每片翼肋的外缘轮廓严格匹配选定翼型的截面曲线，安装后可直接为机翼蒙皮提供连续的轮廓支撑，避免飞行过程中蒙皮在气动载荷作用下发生凹陷或形变，破坏预设的翼型气动特性。从结构功能逻辑来看，沿机翼展向依次排布的翼肋通过纵向贯穿的长桁完成连接，长桁既可以将分散的翼肋串联为整体承力框架，也能分担蒙皮传递来的局部气动载荷，将翼面受到的升力、阻力均匀传导至翼根连接部位，避免局部应力集中导致的结构失效。设计过程中并未绑定特定机型的安装尺寸边界，仅保留了翼肋结构的核心排布逻辑与翼型匹配关系，结构从业者可以根据实际选型的翼型参数、机翼展长、设计载荷上限，灵活调整每片翼肋的间距、厚度以及长桁的数量与安装位置，适配从轻型运动飞机到小型无人机的不同机翼设计需求。实际应用场景中，这类翼肋支撑结构除了作为载人通用航空器的机翼内部承力框架，也可等比例缩放后应用于大型航模、工业级固定翼无人机的机翼制作，木质或复合材料材质的翼肋搭配轻木蒙皮或复合材料蒙皮，既能满足结构强度要求，也能有效控制机翼整体重量，符合航空结构设计中强度与重量平衡的核心原则。需要注意的是，这套结构属于概念性的排布方案，未针对特定飞行工况做受力校核与尺寸限定，实际工程应用时需要结合目标机型的最大起飞重量、设计飞行速度、载荷系数等参数，对翼肋的厚度、开孔减重位置、长桁的截面尺寸做针对性优化，同时要预留出机翼内部燃油箱、操纵拉线、航电设备的安装空间，避免结构件与机载设备发生安装干涉。翼肋本身的结构也可根据加工工艺做调整，采用金属板材数控切割、复合材料模压、木质材料激光切割等不同工艺加工时，可对应调整翼肋的细节结构，比如金属材质翼肋可在非承力区域开设减重孔，复合材料翼肋可设计为带翻边的结构提升局部刚度，在保证支撑强度的前提下尽可能降低结构自重，提升飞行器的有效载荷能力与飞行续航表现。
