可3D打印十字轴式万向传动联轴器

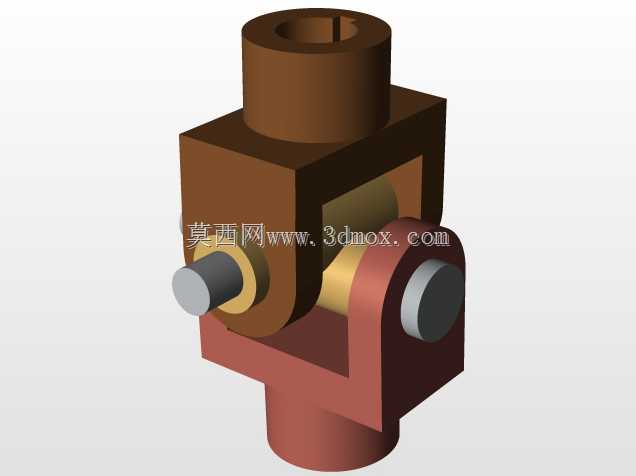

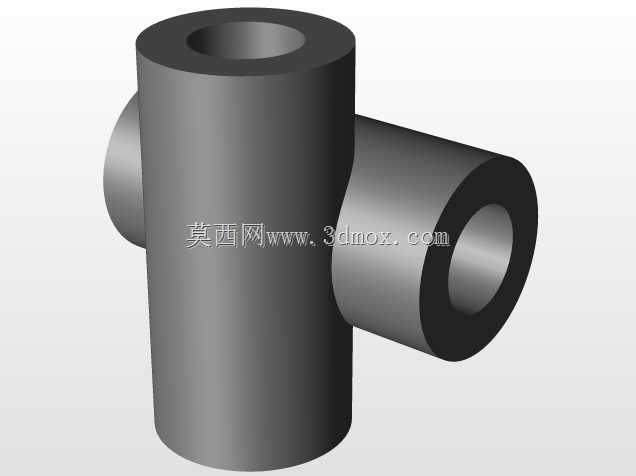

在中小扭矩传动的布局场景里，两轴存在空间角度偏差是设备装配中经常遇到的问题，这类偏差如果采用刚性联轴器直接连接，会在轴端产生极大的附加弯矩，轻则加剧轴承磨损、增大传动噪音，重则会造成轴件疲劳断裂，而万向联轴器正是为补偿两轴间的角向偏移设计的传动部件。这款十字轴式万向联轴器采用分体式铰接结构，上下两个叉形接头分别对接主动轴与从动轴，中间通过十字形的传动销实现两个方向的转动自由度，能够在两轴夹角不超过允许范围的工况下稳定传递扭矩，不会因为轴系的安装对中误差产生额外的传动卡滞。从结构设计来看，两个叉形接头的轴孔采用带键槽的圆柱孔设计，能够通过平键实现与轴的周向固定，传递扭矩时不会出现轴与联轴器之间的相对打滑；十字轴与叉形接头的配合部位预留了合理的转动间隙，既保证铰接转动的灵活性，又不会因为间隙过大造成传动回程误差过大，影响传动精度。针对3D打印的工艺特性，这款模型在设计时规避了大角度悬空结构，所有铰接部位的配合面都预留了适合熔融沉积成型的装配间隙，打印完成后不需要进行大量的二次打磨修配，去除支撑后即可直接组装实现铰接转动功能。在安装边界上，这类小尺寸万向联轴器的径向轮廓不会超出叉头的最大回转半径，轴向安装尺寸可以根据对接轴的伸入深度进行适配，安装时只需要将上下轴孔分别对准主动轴和从动轴的轴端，推入后装入平键、拧紧轴向紧定螺钉即可完成固定，不需要复杂的专用工装。日常使用中，这类联轴器多用于小型传动试验台、3D打印机的传动机构、桌面级自动化设备的动力传递环节，能够适应设备运行过程中因为机架轻微变形、装配公差累积带来的轴系角度偏移，保证动力传递的平顺性。设计时特意将十字轴的销轴直径做了等强度校核，在满足3D打印成型强度的前提下，尽可能缩小铰接部位的外形尺寸，避免联轴器回转时与周边的机架、线束等部件发生运动干涉，两个叉形接头的叉臂厚度也根据常用3D打印材料的抗剪强度做了匹配，采用常规PLA、ABS材料打印即可满足小扭矩传动的强度需求，不需要额外做金属嵌件加强。
