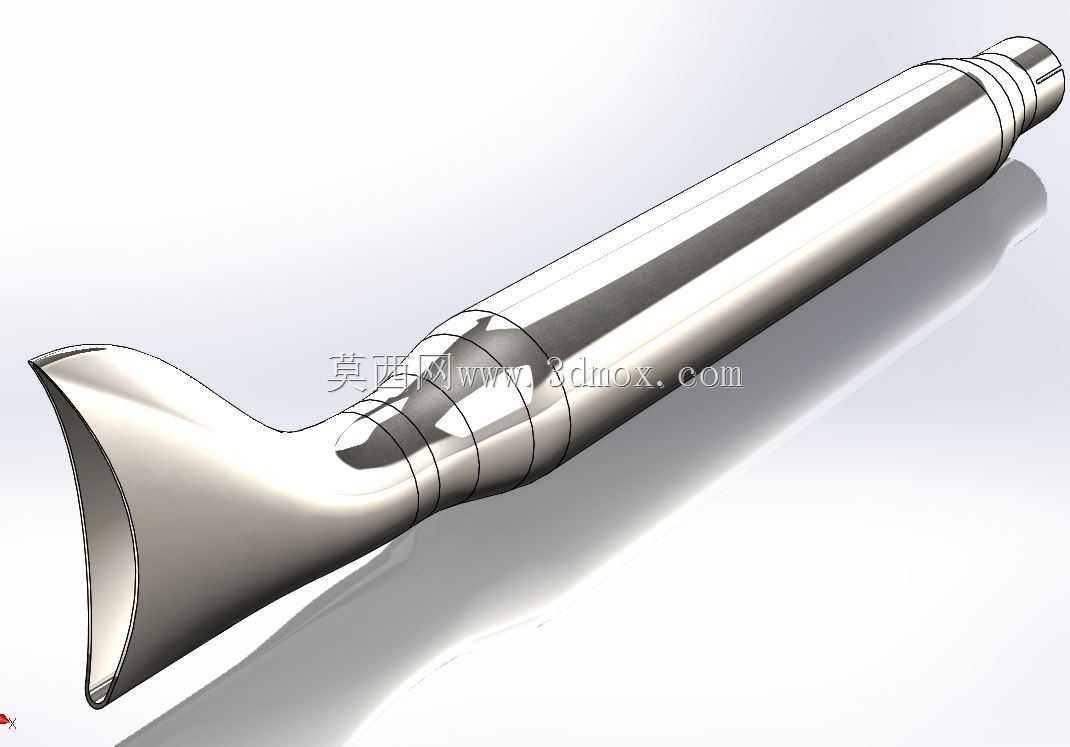

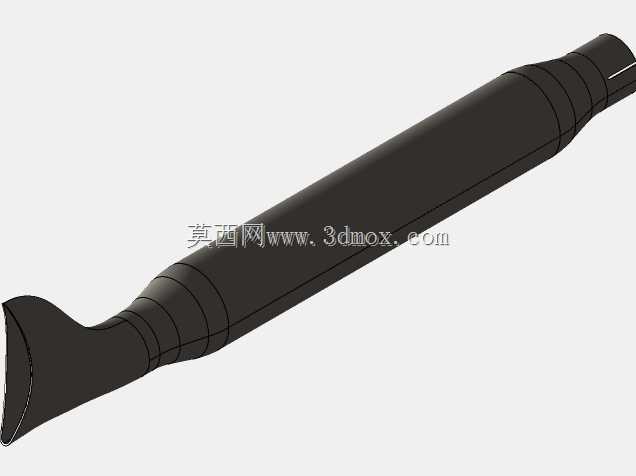

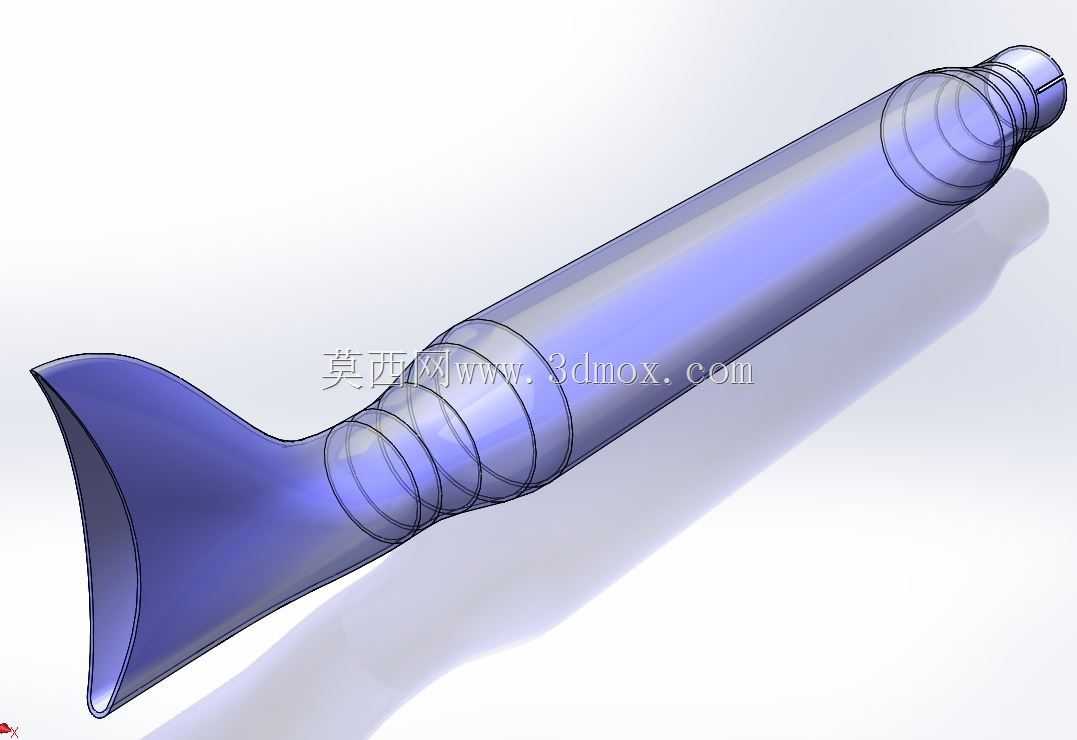

汽车排气系统鱼尾形消声尾管结构

这款鱼尾形消声尾管主要应用于乘用车辆排气系统末端，是排气系统直接与外界连通的终端部件，承担着排气导流、尾气排出、辅助消声以及外观装饰的多重作用。在实际装车场景中，该部件安装于排气系统后消声器的输出端，需要匹配整车底盘尾部的安装空间，其安装边界需要避开后保险杠内侧的安装卡扣、线束以及防撞梁结构，避免车辆行驶过程中出现干涉磕碰，同时要保证排气出口朝向符合整车尾气扩散要求，防止尾气倒灌进入车厢内部。

从功能特性来看，该尾管采用渐扩式鱼尾出口结构，相较于常规直筒式尾管，能够在排气流出的末端对气流进行逐步导流扩散，降低排气气流的喷出速度，削弱高速气流直接冲击外界空气产生的喷射噪声，配合前段消声器的消声结构，可进一步优化整车排气尾口的声品质，避免出现尖锐的排气啸叫。尾管主体采用等径段加阶梯环筋的结构设计，阶梯环筋一方面能够提升薄壁管体的结构刚度，降低尾管在排气高温、行车振动工况下产生的结构共振风险，另一方面也可作为安装定位的基准结构，方便尾管与前段排气管道的套接装配，保证装配同轴度。

设计过程中，首先需要根据目标车型的排气流量参数确定尾管主体的通径，保证排气背压处于合理区间，避免因通径过小导致排气阻力升高，影响发动机动力输出；通径过大则会导致气流流速过低，无法达到预期的辅助消声效果。鱼尾形出口的扩张角度经过反复校核，角度过小无法起到有效扩散气流的作用，角度过大则会导致出口处气流产生紊流，反而额外产生气动噪声，同时过大的扩张角度也会增加尾管末端的外形尺寸，挤占后保险杠的布置空间。管体上的环筋间距、凸起高度也经过结构仿真验证，在保证管体一阶模态频率高于发动机常用工况排气激励频率的前提下，尽可能减少材料的使用，控制部件重量，符合整车轻量化的设计要求。

在安装匹配层面，该尾管的进气端采用标准套接尺寸，可适配多数常规排量家用车型的后消声器出口管径，安装时可通过卡箍紧固或者焊接的方式与前段管路连接，尾管整体长度经过优化，既保证伸出后保险杠的长度满足外观装饰需求，又不会因伸出过长导致在车辆通过颠簸路段时出现刮地风险。鱼尾形的出口造型同时兼顾了外观装饰属性，相较于普通圆形直口尾管，该造型更具辨识度，能够满足车辆外观改装以及原厂差异化配置的设计需求。
