机械传动用转向连接关节结构设计

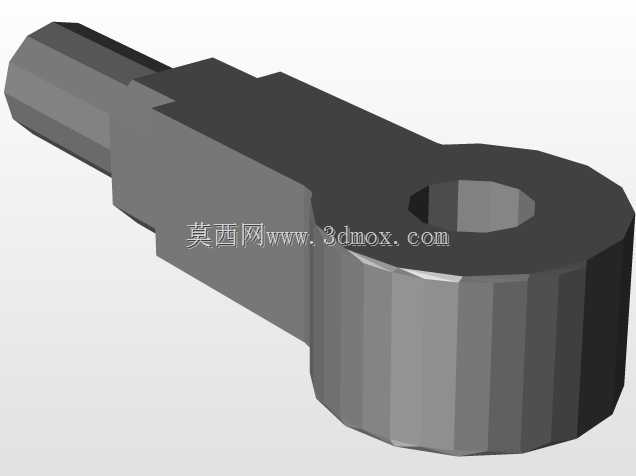

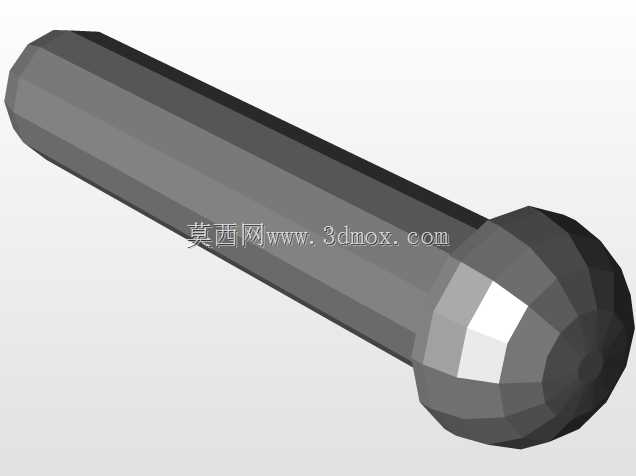

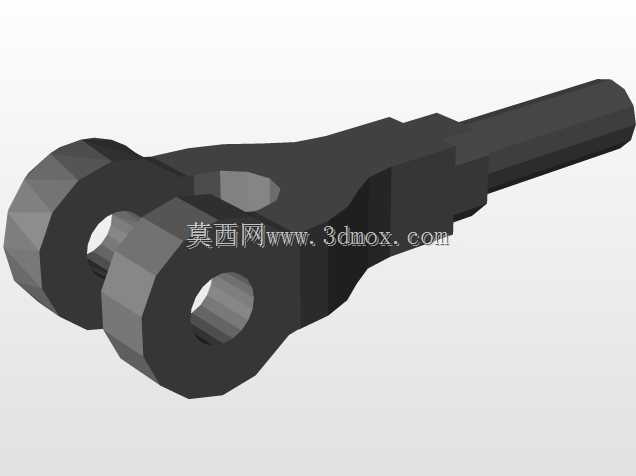

这类转向连接关节多应用在需要往复摆动、角度补偿的传动链路中，常见于小型作业机械的操纵连杆、工业设备的联动机构、轻型运载装备的转向传动段，核心作用是在两轴存在一定角度偏差的工况下，稳定传递拉压载荷与扭转力矩，避免连杆因安装误差或运行中的形变出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，该关节采用分体式铰接布局，主体的叉形架体作为承载核心，中间的圆柱铰接孔与配套销轴配合，实现周向的转动自由度，上下延伸的杆段分别对接两侧的传动杆件，杆端加工的定位轴肩可以在装配时快速限定杆件的插入深度，不需要额外做复杂的位置调校，能有效缩减现场装配的工时。铰接部位的配合间隙控制在合理区间，既不会因间隙过大出现传动空程，导致操纵或传动响应滞后，也不会因间隙过小在环境温度变化、部件出现微量形变时出现转动卡涩。销轴的轴向采用限位结构固定，避免设备长期运行过程中销轴受振动影响出现轴向窜动脱出，降低日常运维的检查频次。从安装边界来看，上下杆段的同轴度公差控制在机械传动常用的精度等级，铰接部位的外径尺寸适配常规连杆的安装空间，不需要对原有设备的连杆布局做大规模改动即可直接替换适配，铰接转动的角度范围覆盖常规传动场景的摆角需求，能应对多数存在小幅角度偏移的传动工况。设计过程中特意在叉形架体与杆段的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，让载荷传递过程中应力可以均匀分布在架体上，提升部件的抗疲劳寿命，即使在频繁往复摆动的工况下，也不容易出现衔接位置断裂的问题。该关节的结构可以直接适配3D打印的快速成型需求，也可以通过常规的机加工工艺完成量产，不同工艺下都能稳定保证铰接部位的配合精度，满足从原型验证到小批量装机使用的不同需求。在实际设备运行中，这类关节不需要额外做复杂的密封维护，铰接部位预留的润滑间隙可以填充常规润滑脂，适配多粉尘、常规温湿度的工业作业环境，不会轻易出现磨损失效的问题。
