齿条支承座磨表工装结构三维设计

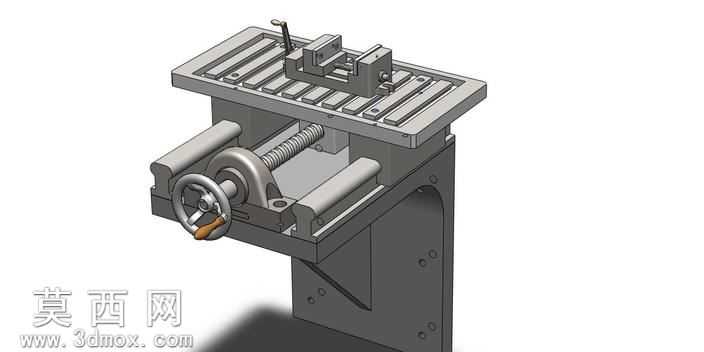

本作品为齿条支承座磨表专用工装的三维建模设计，整体采用立式悬臂安装结构，依托SolidWorks完成全参数化建模与装配验证，完整还原了工装的功能结构与装配逻辑。建模过程中首先对工装的安装基座进行特征构建，采用带三角加强筋的L型立式支座结构，基座预留四个沉头安装孔，用于将整套工装固定在磨床工作台面，建模时对安装孔的同轴度、支座安装面的平面度做了特征约束，保证基座的安装基准精度。基座上方设置滑动进给模组，采用梯形丝杠传动结构，建模时还原了丝杠的梯形螺纹特征、配套的滑动导轨副结构，导轨与基座采用一体式设计保证进给刚性，丝杠端部设置手轮操作部件，手轮采用带防滑纹理的轮缘结构，中心设置摇柄方便操作人员手动调节进给量，建模时对丝杠与螺母的配合间隙、导轨与滑块的配合公差做了装配干涉检查，确保进给动作顺畅无卡滞。滑动平台上方设置工件装夹结构，包含固定定位挡块与活动夹紧部件，定位挡块设置V型定位面适配齿条支承座的基准外圆，活动夹紧块采用螺旋压紧结构，可快速实现工件的装夹与拆卸，装夹组件的建模严格匹配齿条支承座的外形尺寸，保证装夹后工件待磨削的表位处于正确加工位置。整套模型的材质渲染遵循工业设备的真实质感，基座、滑动平台等结构件采用灰铸铁材质渲染，还原铸件的哑光磨砂质感；丝杠、手轮、夹紧螺栓等传动与紧固件采用45号钢材质渲染，表现金属件的金属光泽与加工纹理；操作摇柄采用胶木材质渲染，还原非金属操作件的深棕哑光质感。设计思路上围绕磨表工序的定位精度、操作便捷性展开，将工件定位、进给调节、装夹固定功能集成在同一立式工装上，有效减少磨表工序的装夹找正时间，保证加工时工件的位置稳定性，避免加工过程中出现工件位移影响磨削精度；建模过程中对所有活动部件做了运动仿真验证，确认手轮转动时滑动平台可沿导轨平稳直线移动，夹紧部件的行程可满足不同规格齿条支承座的装夹需求，整套模型的所有特征均做了参数化关联，可根据待加工工件的尺寸快速调整工装的相关参数，具备较强的适配拓展性。
