简易手动金属铭牌冲孔加工工装

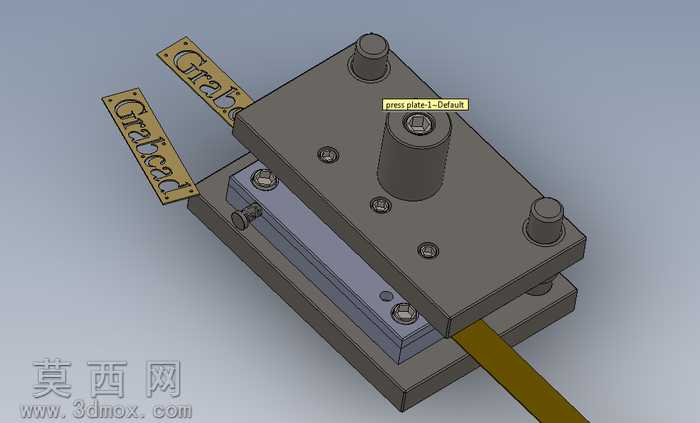

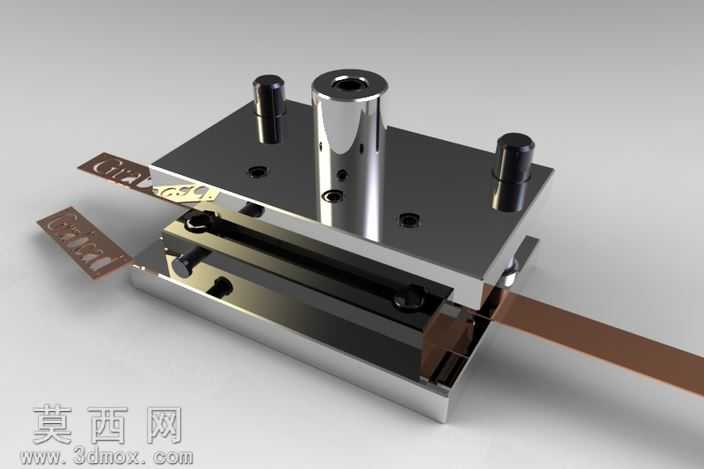

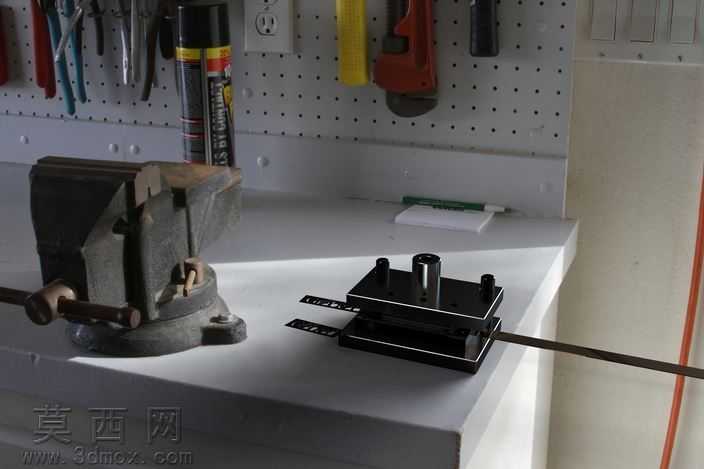

本作品为针对薄型金属铭牌冲孔作业设计的简易手动冲孔工具三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数约束，确保模型可直接导出工程图用于实物加工。模型整体采用上下模座的经典冲压布局，上模部分设置有导向柱、冲头安装座与施压连接端，冲头采用快换式结构设计，可根据不同冲孔需求快速更换对应规格的冲头，上模座表面的紧固螺丝采用内六角圆柱头螺钉标准件建模，还原真实紧固件的尺寸细节与装配位置；下模部分设置有对应冲头的凹模孔、工件定位槽与基座安装孔，定位槽可适配长条状金属铭牌的送料定位，避免冲孔过程中工件偏移导致的孔位误差，上下模之间的导向柱与导套采用间隙配合参数设置，模拟真实工装的滑动导向精度。渲染阶段采用金属哑光材质模拟模座的钢材加工质感，对铭牌工件赋予黄铜拉丝材质，还原金属铭牌的真实视觉效果，施压部位的圆柱结构做了倒角处理，避免应力集中的结构缺陷。设计思路围绕小型加工场景的低成本冲孔需求展开，摒弃复杂的动力结构，采用手动施压即可完成冲孔作业，整体结构紧凑，零部件数量少，加工难度低，无需复杂的专用设备即可完成制作，可满足小批量铭牌加工、手工五金制作场景的冲孔需求，模型同时还原了冲孔作业时的工件送料状态，清晰展示工装的工作流程与工位布局，所有活动部件的运动行程都做了限位约束，可在软件内完成开合动作的运动仿真，验证结构的干涉情况与行程合理性。
