立式导柱导向冲压工装三维结构设计

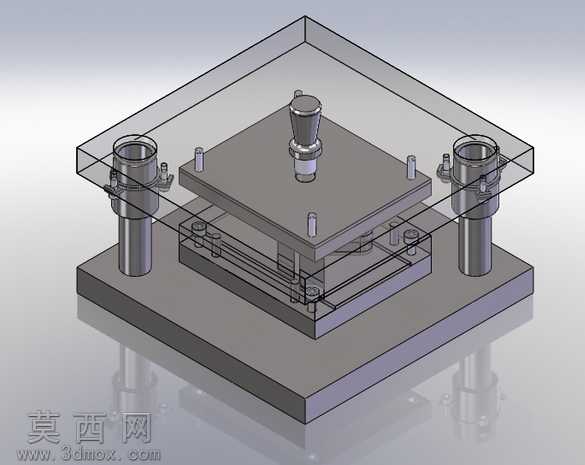

本作品为立式冲压工装的三维结构设计，采用SolidWorks完成全参数化建模，通过装配体环境完成各零部件的配合约束与干涉检查，最终通过Keyshot完成写实渲染输出。建模过程中首先搭建上下模座的基础基体，采用矩形钢板作为模架承载主体，上下模座之间配置四根对称布置的精密导柱导套结构，导柱与下模座采用过盈配合固定，导套与上模座采用压装固定，合模过程中导柱与导套的滑动配合可保证上下模的合模精度，避免冲压过程中出现错位啃模的问题。上模座中心位置安装冲压工作头，工作头采用阶梯轴结构设计，上端设置夹持定位段用于与冲压设备的滑块连接固定，下端为成型工作端，可根据冲压工序需求更换不同的冲头结构。上下模之间设置卸料板结构，卸料板通过弹性连接件与上模座连接，冲压完成后上模回程过程中，卸料板可将卡滞在冲头上的工件顺利脱出，避免工件随冲头上移影响连续作业。下模座上方设置定位工装，用于待冲压坯料的精准定位，保证每一次冲压的位置一致性，定位结构采用可调式设计，可适配一定尺寸范围内的坯料加工需求。材质配置方面，模座部分采用45号钢材质，渲染时赋予哑光钢材质感，导柱导套部分采用轴承钢材质，表面做镀铬抛光处理，呈现亮面金属反光效果，冲头与下模成型部分采用合金工具钢材质，表面做淬火硬化质感表现，透明外壳部分采用半透明亚克力材质，用于直观展示内部模架的装配结构，方便查看各部件的位置关系与运动逻辑。设计过程中重点考量了冲压作业的受力分布，将模座的受力点均匀布置在导柱与中心工作头的连线上，避免偏载导致的模架变形，同时预留了标准件的安装位置，所有连接螺栓、定位销均采用国标标准件建模，可直接导出工程图用于生产加工。整体结构紧凑，导向精度高，可适配小吨位冲床的五金件冲压加工需求，建模过程中所有特征均保留参数化编辑能力，可根据实际冲压产品的尺寸需求快速调整模架大小、冲头形状与定位结构，缩短工装设计的迭代周期。
