民用航空涡扇喷气发动机结构展示模型

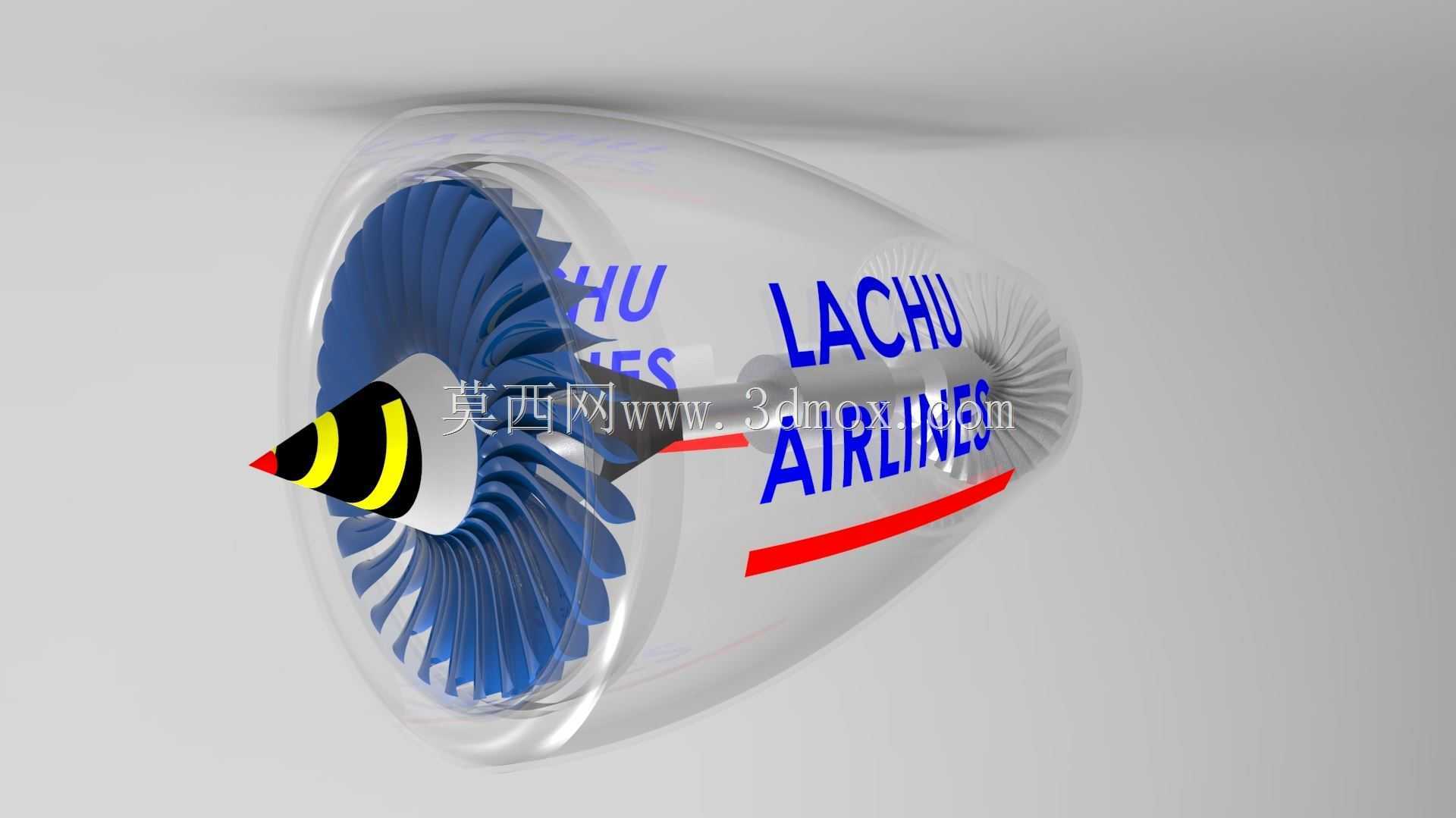

该模型还原了大涵道比涡扇喷气发动机的核心结构，可用于航空类专业教学演示、航空动力装置结构认知实训，也可作为航空科普展项的配套展示载体，帮助从业者快速理清涡扇发动机的气流走向与核心部件布局逻辑。从结构设计来看，模型完整呈现了进气道、多级低压压气机叶片、高压压气机段、环形燃烧室、高低压涡轮组与尾喷管的相对位置关系，前端整流锥采用黑黄警示色涂装，既还原真机的地面安全标识特征，也能在结构展示时清晰区分进气端与排气端。叶片部分采用等比例缩小的翼型截面设计，每级压气机叶片的扭转角度、叶尖间隙都参照真机气动布局设置，可直观展示不同压气级的气流压缩逻辑，透明外涵道壳体设计能让观察者清晰区分外涵道冷气流与内涵道热气流的流通路径，理解大涵道比发动机高推进效率、低油耗的结构原理。设计过程中优先考虑了结构展示的直观性，没有做全封闭的外壳封装，将核心转动部件的连接关系、支撑结构的安装位置都做了外露处理，方便学习者理解转子系统的支撑逻辑与静子部件的固定方式。安装边界方面，模型整体采用同轴圆柱布局，最大外径集中在风扇段，整体长度与风扇段直径的比例参照现役民用大涵道比发动机的尺寸比例设置，可直接适配常规航空教学展台的安装空间，不需要额外调整展台承重或预留特殊安装接口；各部件的拆分边界参照发动机实际维修单元体划分逻辑设置，可单独拆解风扇段、压气机段、涡轮段做分模块展示，满足不同场景下的结构教学需求。在实际工程参考层面，该模型的结构布局可作为航空类课程设计的参考蓝本，帮助初学者快速建立涡扇发动机的整体结构概念，理清各功能段的气动衔接关系，避免在初始方案设计阶段出现部件布局错位、气流通道干涉等基础问题；模型中叶片与轮盘的连接方式、机匣与转子的同轴度定位结构，也能为小型航空动力装置的原理样机结构设计提供直观的布局参考。
