MQ1航空制导炸弹外观结构三维数模

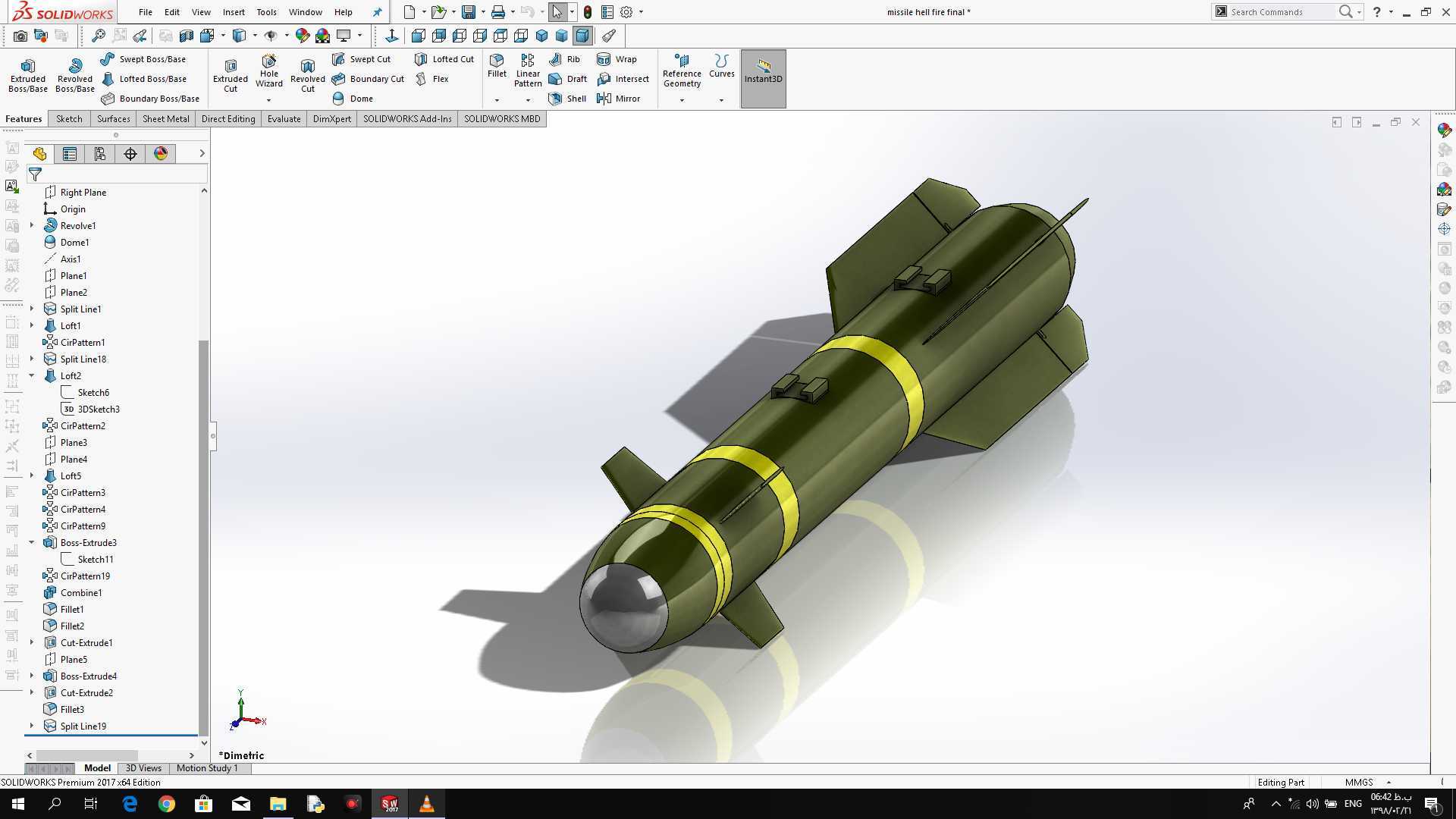

该款航空制导弹药的三维结构数模，还原了常规空面制导炸弹的典型构型，整体采用旋成体流线弹身设计，头部为半球形钝头导引舱段，可适配激光、卫星等不同制导模块的安装接口，弹身中段设置三组环形加强筋结构，既承担弹体飞行过程中的气动载荷传递，也为战斗部、制导舱、控制舱的分段连接提供定位基准。弹体尾部布置四片切尖三角翼稳定尾翼，呈X型布局安装在弹身尾段，尾翼后缘预留了气动舵面的安装转轴空间，可在飞行过程中通过舵面偏转调整飞行姿态，修正弹道偏差，保证末端打击精度。

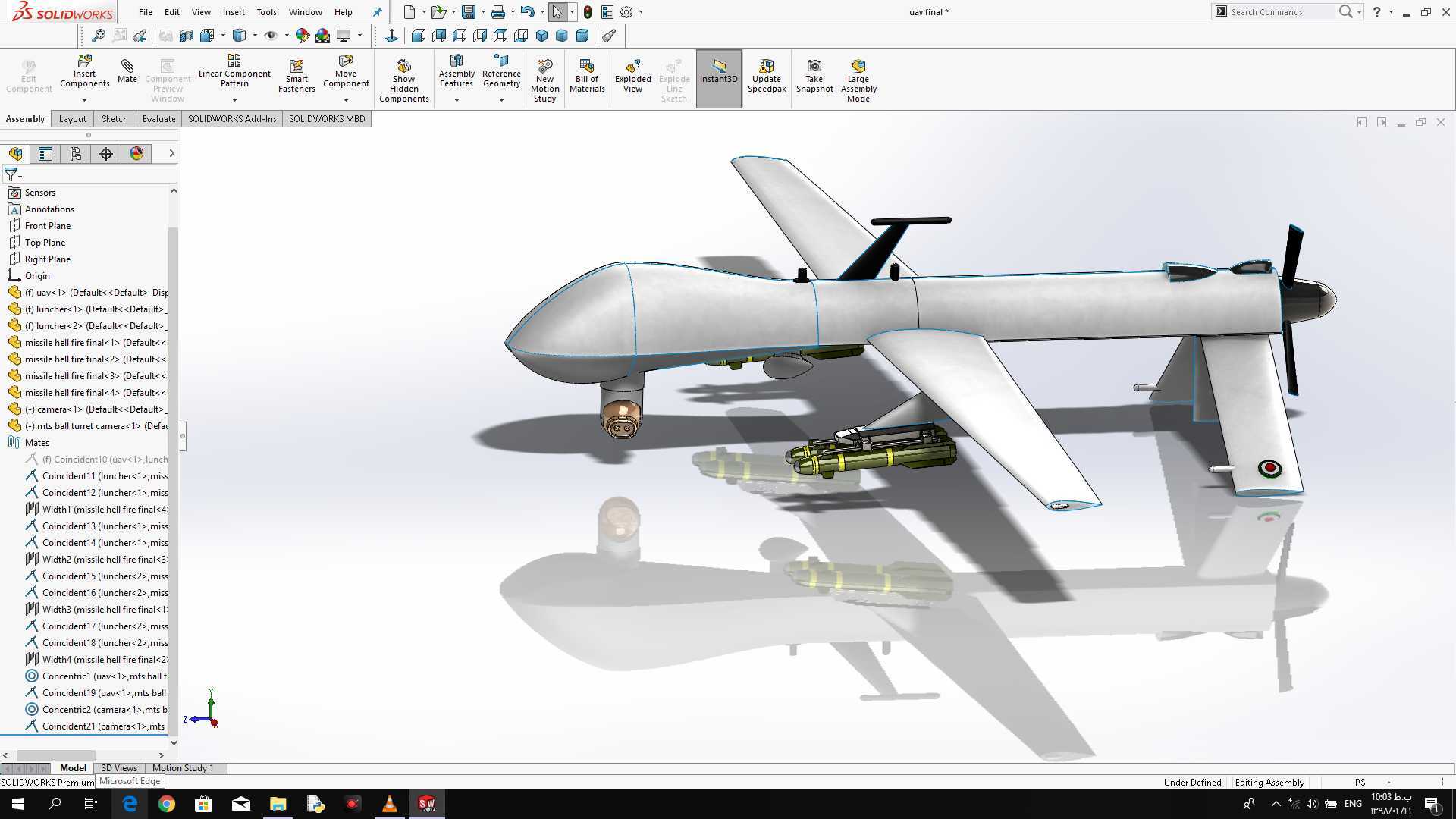

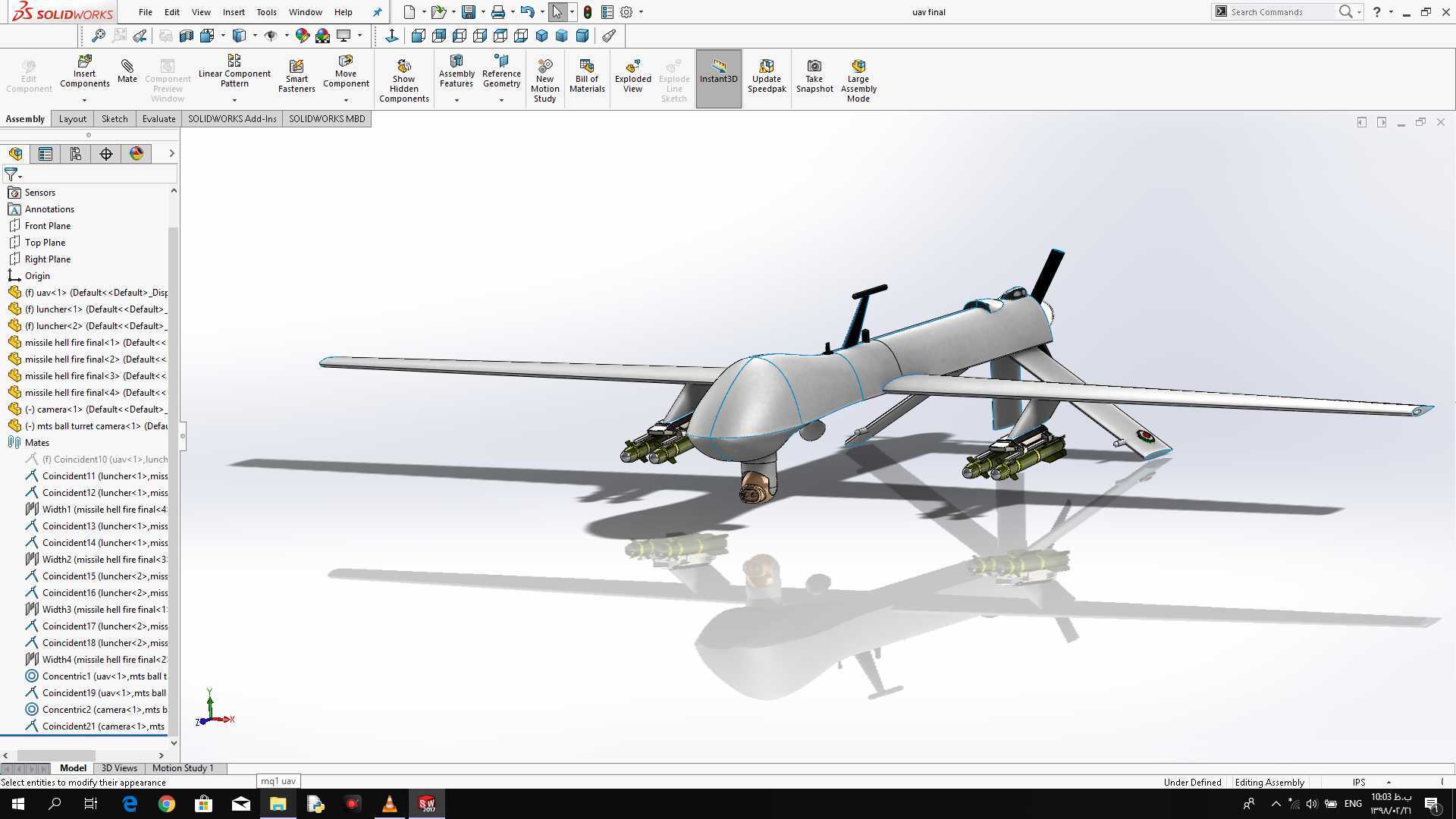

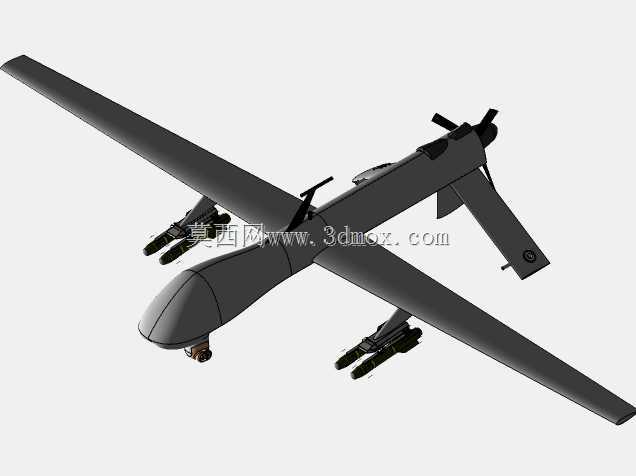

从实际应用场景来看，这类弹药主要配属中低空长航时无人机平台，执行对地精确打击任务，可针对轻型装甲目标、野战工事、地面集结人员等点目标实施精准摧毁，相比传统无控航空炸弹，其命中精度可提升一个数量级，附带损伤范围大幅缩小，适配低烈度冲突、反恐作战等任务场景的使用需求。设计过程中优先考虑弹体与无人机挂架的适配性，弹身上部设置两处吊挂接口，接口间距符合通用无人机挂架的安装尺寸边界，挂点位置经过重心配平计算，保证弹药挂载后无人机的飞行姿态稳定，投放时可顺利脱离挂架，不会与载机产生干涉。

弹体内部结构按照功能划分为四个舱段，头部导引舱预留了导引头电子元件的安装空间，中部战斗部舱可适配爆破、破甲、子母等不同类型战斗部，后部控制舱集成了舵机、飞控板、电池组件的安装位，尾部舱段布置减速伞或火箭增程发动机的安装接口，各舱段之间采用止口定位加螺栓连接的方式，既保证装配精度，也便于地勤人员快速更换不同功能模块，适配不同任务的挂载需求。气动外形设计阶段经过多轮流场仿真验证，弹身表面的黄带标识区域为勤务操作的定位标记，对应弹体内部的关键部件位置，便于地面维护人员快速识别操作点位，尾翼的后掠角度经过优化，在亚音速飞行状态下可提供足够的稳定力矩，同时减小飞行阻力，保证弹药的投放射程满足战术指标要求。
