永磁体内置式无刷直流电机结构设计

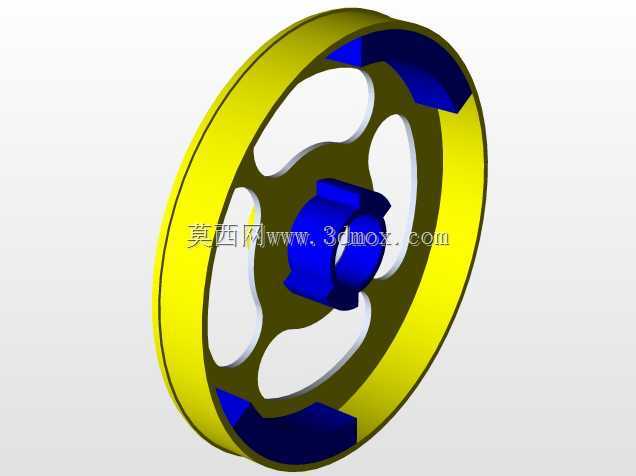

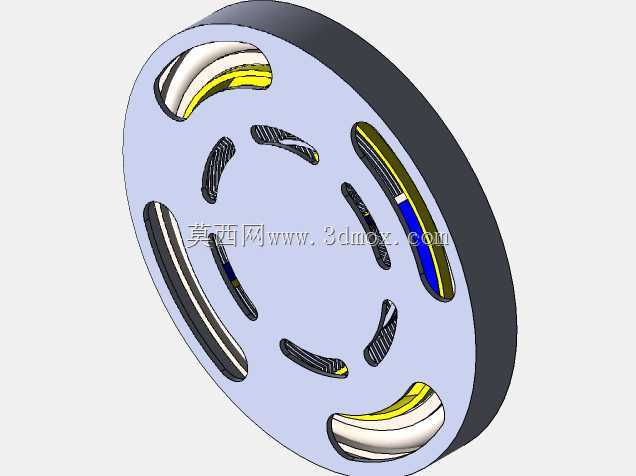

这款无刷直流电机的结构设计，核心围绕永磁体与内部组件的分隔布局展开，从实际应用场景来看，这类结构可适配小型自动化设备动力输出、民用电动工具驱动、小型代步车轮毂动力等多个对电机功率密度有要求的场景，相比传统表贴式永磁无刷电机，该结构在高速运转时的永磁体固定可靠性有明显提升，能避免高速离心力导致的磁钢脱落问题。从设计思路上，结构采用盘式布局的转子框架，将永磁体嵌装在转子外缘的独立槽位内，通过非导磁的隔磁结构将永磁体与转子内部的支撑结构做物理分隔，既可以减少磁漏，提升磁路利用率，也能避免内部金属构件对磁场分布造成干扰，让气隙磁场分布更趋近于设计的正弦波形，降低电机运转时的转矩脉动。在功能特性层面，这种分隔式永磁体布局，能让电机在相同体积下获得更高的扭矩输出，同时运转过程中的铁损控制更优，长时间连续工作时的温升表现更好，适合需要长时间稳定运转的工况。从安装边界来看，盘式的扁平结构可以适配轴向安装空间受限的设备场景，转子外缘的环形结构可以直接与负载端的传动部件做同轴连接，不需要额外加装过渡连接法兰，能缩减整个动力单元的轴向尺寸。实际做结构校核时，需要注意永磁体槽位的公差配合，既要保证磁钢安装后的紧固性，也要预留磁钢受热膨胀的微量间隙，避免高温工况下磁钢挤压变形导致的转子动平衡失效；隔磁结构的厚度需要结合磁钢的磁能积做匹配，过厚会挤占磁钢安装空间降低功率密度，过薄则会出现磁漏导致效率下降。转子端面上开设的多组弧形通槽，一方面是为了降低转子整体的转动惯量，提升电机的动态响应速度，另一方面也可以在电机运转时形成轴向的空气对流，辅助带走绕组和磁钢产生的热量，提升电机的持续过载能力。这类结构的电机在选型适配时，需要匹配对应的霍尔传感器位置或者无位置传感器驱动方案，因为内置式磁路的电感参数与表贴式结构有明显差异，驱动参数需要做对应调校才能发挥出结构的性能优势。
