手摇式三轮康复代步自行车结构设计

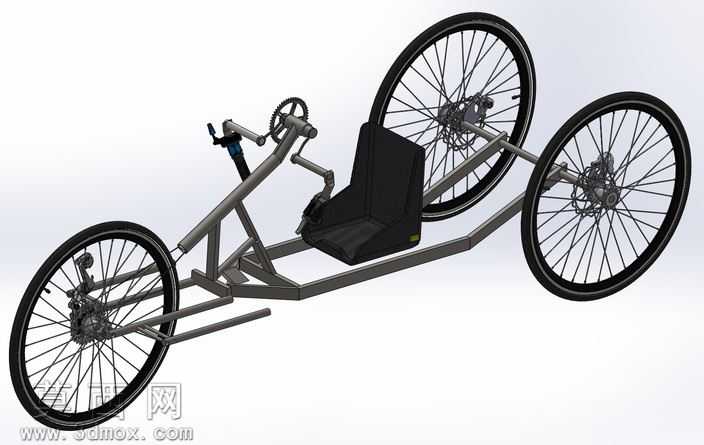

本作品为面向肢体残障人士设计的手摇驱动三轮代步车三维模型，整体采用躺式骑行的低重心布局，在三维建模过程中首先完成了主体桁架式车架的参数化搭建，以金属管材的焊接拼接逻辑为基础，逐段绘制车架的空间路径，通过扫描、凸台拉伸等特征生成等壁厚的管架结构，精准预留出座椅安装位、前轮转向轴安装位、后轮轴安装位以及手摇驱动机构的装配空间，确保各部件的装配间隙符合机械设计公差要求。驱动系统部分完整还原了手摇曲柄、传动链轮、链条、飞轮的传动链路，建模时对链轮的齿形、曲柄的弯折角度、手握把的防滑纹理都做了精细化还原，同时匹配了碟刹制动结构，对刹车卡钳、刹车碟片的安装位、走线路径都做了合理排布，保障制动功能的结构合理性。行走系统部分按照真实自行车轮的结构完成建模，包含辐条、轮圈、内外轮胎、花鼓等细节，轮胎表面添加了符合防滑需求的胎纹材质，前轮采用单轮转向布局，通过连杆结构与手部操控的转向把连接，建模时验证了转向角度的活动范围，避免转向过程中出现结构干涉。座椅部分采用一体化的高靠背支撑设计，建模时参考了人体工程学的坐姿角度，对座椅的承托曲面做了平滑处理，预留了安全带安装点位，保障乘坐的稳定性与舒适度。渲染阶段为金属车架赋予了哑光金属漆材质，轮胎赋予黑色橡胶材质，座椅部分赋予哑光黑色硬质塑料搭配软质坐垫的复合材质，整体场景采用纯白背景搭配柔和的环境光，清晰展现整车的结构布局与部件细节，设计过程中充分考虑了残障人士的使用需求，将驱动、转向、制动的操控部件全部集中在上肢可触及的区域，低重心的三轮布局无需额外支撑即可保持静止稳定，有效提升了使用过程中的安全性，整车结构简洁可靠，在保障结构强度的同时尽可能控制整体重量，适配日常短途代步、康复出行的使用场景。
